Interacumulador com serpentina de espiral vitrificada de chão 150 litros diâmetro 560mm

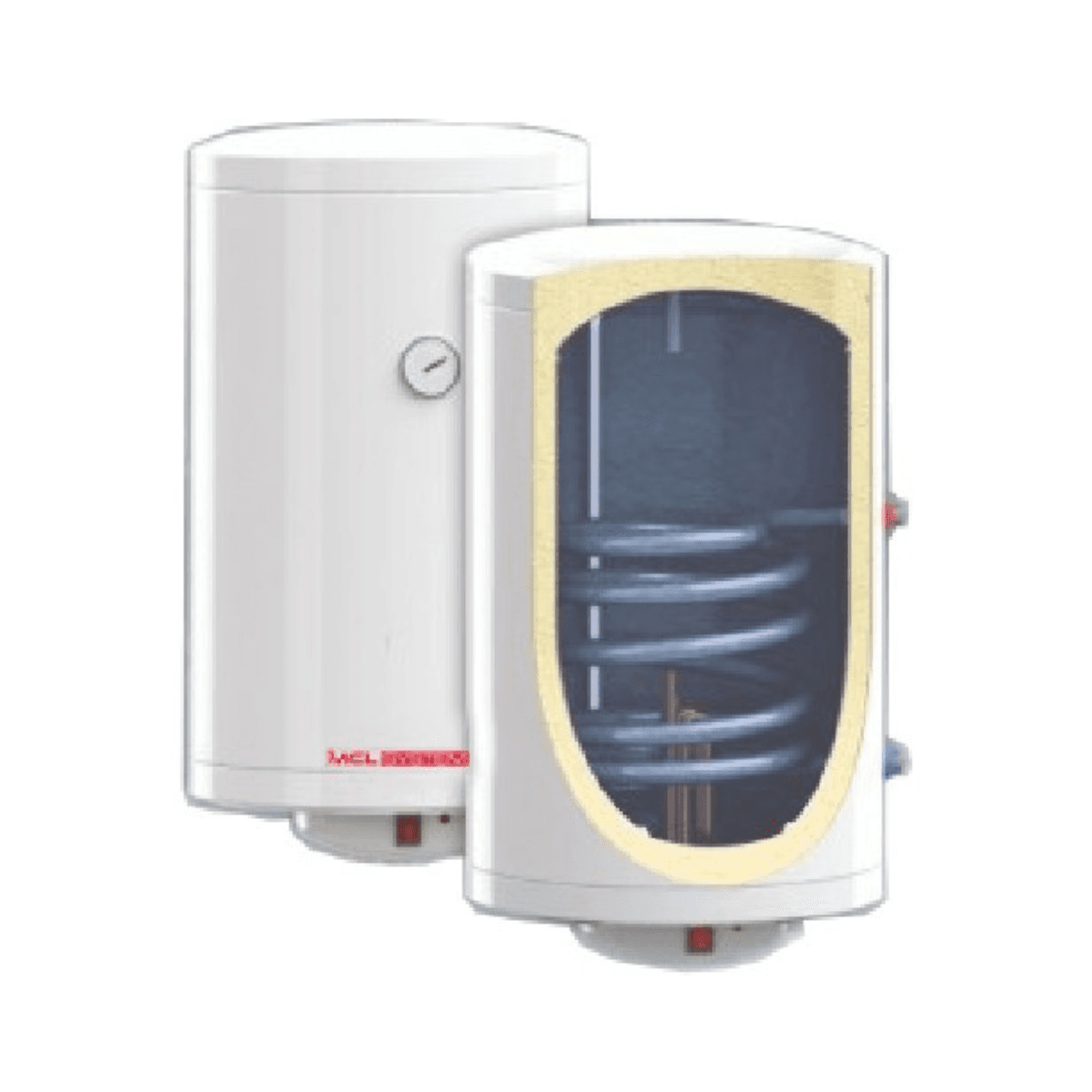

O interacumulador Mecalia 05825 DPAV/IBC 150 é um depósito vertical de chão para a acumulação e produção de água quente sanitária (AQS), fabricado em aço vitrificado e equipado com um permutador de calor através de serpentina espiral. Com uma capacidade nominal de 150 litros, está especialmente dimensionado para trabalhar com bombas de calor, embora a Mecalia também contemple a sua utilização com caldeiras e sistemas de energia solar.

A sua serpentina dispõe de uma superfície de permuta de 1,40 m² e uma potência de permuta declarada de 18 kW nas condições de ensaio especificadas pelo fabricante. O depósito incorpora isolamento em espuma rígida de poliuretano injetado isento de HCFC, proteção catódica através de ânodo de magnésio e boca de registo para facilitar as operações de inspeção e manutenção.

Interacumulador de 150 litros para produção de AQS

A referência Mecalia 05825 pertence à gama DPAV/IBC de interacumuladores com serpentina espiral e foi concebida para instalações que necessitam produzir e armazenar água quente sanitária através de uma fonte térmica externa.

O modelo apresenta uma capacidade nominal de 150 litros e uma capacidade efetiva declarada de 131 litros, sendo adequado para consumos domésticos e pequenos ou médios volumes de acumulação.

Entre as suas aplicações habituais encontram-se as habitações unifamiliares e outras instalações domésticas de AQS.

Especialmente concebido para bomba de calor

A Mecalia dimensionou a serpentina interior da gama DPAV/IBC tendo em conta as necessidades de uma instalação com bomba de calor.

Isto é especialmente importante em sistemas de aerotermia, onde as temperaturas do circuito primário costumam ser inferiores às utilizadas tradicionalmente com uma caldeira e é necessária uma superfície de permuta adequada para transferir energia para a água acumulada.

A documentação comercial atual da Mecalia contempla o modelo para sistemas com:

• Bomba de calor.
• Caldeira.
• Energia solar.

Serpentina espiral de 1,40 m²

O DPAV/IBC 150 incorpora uma serpentina espiral com uma superfície de permuta de 1,40 m².

O volume interno da serpentina é de 8,6 litros e a Mecalia declara uma perda de carga de aproximadamente 0,12 m.c.a. nas condições de ensaio indicadas.

Este permutador interno permite transferir para a AQS acumulada a energia proveniente do circuito primário da bomba de calor, caldeira ou sistema solar compatível.

Potência de permuta de 18 kW

Para o modelo de 150 litros, a Mecalia declara uma potência de permuta de 18 kW.

Este valor é estabelecido com condições de funcionamento do circuito primário de 55/45 °C e do circuito secundário de 10/45 °C, pelo que a potência real obtida numa instalação dependerá das temperaturas, caudais e condições efetivas de funcionamento.

Produção de AQS até 440 l/h em condições de ensaio

Nas condições de ensaio indicadas pela Mecalia, o DPAV/IBC 150 apresenta uma produção de 440 litros por hora.

O caudal primário utilizado como referência pelo fabricante é de 1.550 l/h.

Estes dados permitem dimensionar com maior precisão o comportamento do interacumulador quando integrado com o gerador térmico adequado.

Depósito de aço vitrificado

O depósito é fabricado em aço vitrificado através do método flow-coating a 850 °C, conforme a DIN 4753.

O vitrificado cria um revestimento interior destinado a proteger o aço do contacto continuado com a água sanitária e faz parte da proteção anticorrosiva do depósito.

Ânodo de magnésio incluído

O interacumulador incorpora de série um ânodo de proteção catódica de magnésio.

O ânodo atua como elemento consumível para complementar a proteção do depósito contra a corrosão. Tal como acontece nos acumuladores vitrificados, deve ser verificado periodicamente e substituído quando o seu desgaste assim o exigir.

Isolamento térmico em poliuretano

O DPAV/IBC utiliza espuma rígida de poliuretano injetado isenta de HCFC como isolamento térmico.

O acabamento exterior indicado pela Mecalia é em skay. O isolamento ajuda a reduzir as perdas de temperatura da água armazenada e, com isso, a necessidade de voltar a fornecer energia ao depósito.

Classe energética C

A ficha técnica do modelo DPAV/IBC 150 estabelece uma classe de eficiência energética C.

As perdas estáticas declaradas pelo fabricante são de 73 W.

Instalação vertical sobre o chão

O interacumulador foi concebido para uma instalação vertical apoiada sobre o chão.

O seu formato cilíndrico permite concentrar 150 litros de capacidade nominal em dimensões exteriores de:

• Diâmetro: 560 mm.
• Altura: 1.070 mm.

Estas dimensões devem ser tidas em conta tanto para selecionar o local como para prever o acesso necessário durante a instalação e as posteriores tarefas de manutenção.

Boca de registo incluída

O Mecalia DPAV/IBC incorpora uma boca de registo DN110, facilitando o acesso ao interior do depósito durante determinadas operações de inspeção e manutenção.

Esta característica é especialmente útil para a manutenção periódica do acumulador ao longo da sua vida útil.

Ligação para resistência elétrica

O depósito incorpora uma tomada de 1½" prevista para a instalação de uma resistência elétrica compatível.

Esta ligação permite configurar soluções com apoio elétrico quando o projeto da instalação assim o exigir. A resistência não deve ser considerada incluída, salvo indicação expressa no fornecimento.

Ligação de recirculação de AQS

O interacumulador dispõe de uma ligação de recirculação de 3/4".

Esta tomada permite integrá-lo em redes de AQS com circuito de retorno, habituais quando se pretende dispor de água quente rapidamente em pontos de consumo afastados do acumulador.

Tomadas para termóstato

O depósito dispõe de diferentes tomadas de 1/2" para termóstato ou sensores de temperatura, o que permite monitorizar a temperatura da água acumulada e utilizar essa informação para a regulação do gerador térmico.

Ligações hidráulicas

Segundo o esquema técnico da Mecalia, o modelo DPAV/IBC 150 dispõe das seguintes ligações:

• Ânodo de magnésio: 1¼".
• Boca de registo: DN110.
• Vazamento: 1".
• Entrada de água fria: 1".
• Retorno do circuito primário: 1".
• Tomadas para termóstato: 1/2".
• Recirculação de AQS: 3/4".
• Ida do circuito primário: 1".
• Saída de AQS: 1".
• Tomada para resistência elétrica: 1½".
• Tomada para ventilação: 1".

Temperatura máxima de trabalho de 90 °C

A Mecalia especifica uma temperatura máxima de trabalho de 90 °C para esta gama de interacumuladores.

O fabricante indica ainda que devem ser instaladas sempre as correspondentes válvulas de segurança no sistema.

Peso de 70 kg

O DPAV/IBC 150 apresenta um peso aproximado em vazio de 70 kg.

Uma vez cheio, o peso total da instalação aumenta consideravelmente, pelo que o pavimento e o local selecionado devem ser adequados para suportar o depósito em serviço.

Características técnicas do Mecalia 05825

• Marca: Mecalia.
• Referência: 05825.
• Modelo: DPAV/IBC 150.
• Tipo: interacumulador de AQS com serpentina espiral.
• Instalação: vertical sobre o chão.
• Capacidade nominal: 150 litros.
• Capacidade efetiva: 131 litros.
• Material do depósito: aço vitrificado.
• Sistema de vitrificação: flow-coating a 850 °C segundo DIN 4753.
• Superfície da serpentina: 1,40 m².
• Volume da serpentina: 8,6 litros.
• Potência de permuta: 18 kW.
• Produção de AQS: 440 l/h nas condições de ensaio do fabricante.
• Caudal primário: 1.550 l/h.
• Perda de carga da serpentina: 0,12 m.c.a.
• Condições de ensaio do primário: 55/45 °C.
• Condições de ensaio do secundário: 10/45 °C.
• Temperatura máxima de trabalho: 90 °C.
• Isolamento: espuma rígida de poliuretano injetado.
• Isento de HCFC: sim.
• Acabamento exterior: skay.
• Proteção anticorrosão: ânodo catódico de magnésio.
• Ânodo incluído: sim.
• Boca de registo: DN110.
• Ligação para resistência: 1½".
• Ligação de recirculação: 3/4".
• Classe energética: C.
• Perdas estáticas: 73 W.
• Diâmetro: 560 mm.
• Altura: 1.070 mm.
• Peso: aproximadamente 70 kg.

Interacumulador para aerotermia, caldeira ou energia solar

O Mecalia 05825 DPAV/IBC 150 oferece uma solução compacta para produzir e armazenar AQS através de um gerador térmico externo. A sua serpentina de 1,40 m² está especialmente dimensionada para trabalhar com bomba de calor, enquanto a documentação comercial da Mecalia também contempla a sua utilização com caldeira e energia solar.

A combinação de depósito de aço vitrificado, proteção através de ânodo de magnésio, isolamento de poliuretano, boca de registo, ligação de recirculação e tomada para resistência elétrica permite integrá-lo em instalações domésticas de AQS que requerem um interacumulador vertical de 150 litros com boas possibilidades de manutenção e configuração hidráulica.
