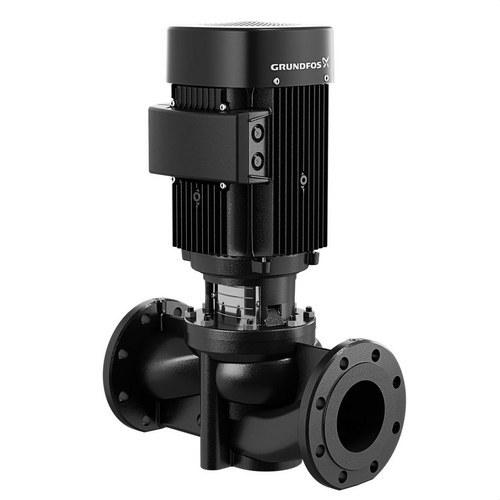

Bomba em linha TP 50-120/2 A-F-A-BQQE-FW1

A bomba em linha Grundfos TP 50-120/2 A-F-A-BQQE-FW1, referência 98279255, é uma bomba centrífuga de uma etapa projetada para aplicações em sistemas de aquecimento, refrigeração e distribuição de água em edifícios comerciais e industriais. Esta bomba oferece um desempenho excepcional e um design otimizado que permite uma fácil manutenção e uma alta durabilidade, ideal para aplicações exigentes que requerem um fluxo de água contínuo e eficiente.

Design de extração superior para fácil manutenção:

Uma das principais características da Grundfos TP 50-120/2 é seu design de extração superior, que permite desmontar o cabeçote da bomba (incluindo o motor, o cabeçote e o impulsor) sem necessidade de desconectar os tubos do sistema. Este design facilita enormemente a manutenção e o reparo, reduzindo os tempos de inatividade e os custos associados ao desmonte completo do equipamento. Este tipo de design é especialmente útil em aplicações industriais onde o tempo de manutenção é crucial para evitar interrupções prolongadas no serviço.

Materiais de alta qualidade e durabilidade:

A bomba é fabricada com materiais de alta qualidade que garantem uma excelente durabilidade e resistência à corrosão. O corpo da bomba é feito de fundição EN-GJL-250 (ASTM Class 35), o que assegura uma estrutura sólida e resistente para aplicações de alto desempenho. Além disso, o impulsor da bomba é fabricado em aço inoxidável EN 1.4301 (AISI 304), o que lhe confere uma resistência superior à corrosão e ao desgaste, mesmo quando utilizado com líquidos agressivos ou em condições exigentes.

O fechamento mecânico da bomba foi projetado para atender à norma EN 12756, garantindo um selamento eficaz e confiável durante seu funcionamento. A bomba está equipada com um fechamento de bolsa de borracha não equilibrado, que oferece um excelente desempenho de selagem e contribui para a durabilidade e eficiência geral do equipamento.

Desempenho hidráulico:

A bomba Grundfos TP 50-120/2 oferece um fluxo nominal de 17,3 m³/h e uma altura nominal de elevação de 8,1 m, o que a torna uma opção ideal para aplicações em que é necessário um fluxo constante e uma pressão estável. Com uma velocidade nominal de 2840-2870 rpm, a bomba garante um desempenho eficiente em sistemas que precisam mover grandes volumes de água rapidamente.

O diâmetro real do impulsor de 87 mm e seu design otimizado permitem que a bomba alcance uma circulação de água eficiente com baixo consumo energético. Além disso, a bomba é adequada para uma ampla gama de temperaturas do líquido, com um intervalo operacional de -25°C a 120°C, o que a torna ideal tanto para sistemas de aquecimento quanto de refrigeração.

Instalação e conexão:

A bomba Grundfos TP 50-120/2 foi projetada para uma instalação em linha, o que significa que os portos de sucção e descarga têm o mesmo diâmetro, facilitando sua integração em sistemas de tubulação existentes. A conexão da bomba é feita por meio de flanges DIN PN 6/10 de acordo com as normas EN 1092-2 e ISO 7005-2, garantindo uma instalação segura e padronizada.

Com um comprimento entre portos de 280 mm e um tamanho de conexão de DN 50, a bomba é fácil de instalar em sistemas de tubulação padrão, reduzindo a necessidade de adaptações adicionais. Além disso, sua pressão máxima de trabalho de 10 bar garante que a bomba pode operar de maneira segura em aplicações com altas pressões.

Dados elétricos e eficiência energética:

A Grundfos TP 50-120/2 está equipada com um motor assíncrono de alta eficiência que atende à classe de eficiência energética IE3, garantindo um baixo consumo de energia e um desempenho otimizado. A potência nominal do motor é de 0,75 kW, permitindo que a bomba ofereça um desempenho potente com um consumo energético reduzido.

O motor foi projetado para operar com uma tensão nominal de 3 x 220-240D/380-415Y V a uma frequência de rede de 50 Hz, o que assegura sua compatibilidade com a maioria das instalações elétricas padrão. O motor também possui uma classe de proteção IP55, que o protege contra a entrada de poeira e jatos de água, garantindo uma longa vida útil e um funcionamento seguro em ambientes industriais e comerciais exigentes.

Especificações técnicas chave:

• Fluxo nominal: 17,3 m³/h
• Altura nominal: 8,1 m
• Velocidade nominal: 2840-2870 rpm
• Pressão máxima de trabalho: 10 bar
• Intervalo de temperatura do líquido: -25°C a 120°C
• Potência nominal do motor: 0,75 kW
• Tensão nominal: 3 x 220-240D/380-415Y V
• Classe de eficiência do motor: IE3
• Grau de proteção: IP55

Vantagens da Grundfos TP 50-120/2:

• Fácil manutenção: Graças ao seu design de extração superior, a manutenção da bomba pode ser realizada sem necessidade de desconectar os tubos, reduzindo o tempo de inatividade.
• Materiais duráveis: O corpo da bomba de fundição e o impulsor de aço inoxidável garantem uma longa vida útil e uma alta resistência à corrosão.
• Desempenho eficiente: Com um fluxo nominal de 17,3 m³/h e uma altura nominal de 8,1 m, a bomba é ideal para aplicações que requerem um fluxo constante de água.
• Alta eficiência energética: Atende à classe de eficiência energética IE3, o que assegura um baixo consumo de energia e um desempenho otimizado.
• Versatilidade na instalação: A conexão por flanges DIN e o design em linha facilitam sua integração em sistemas de tubulação comerciais e industriais.
