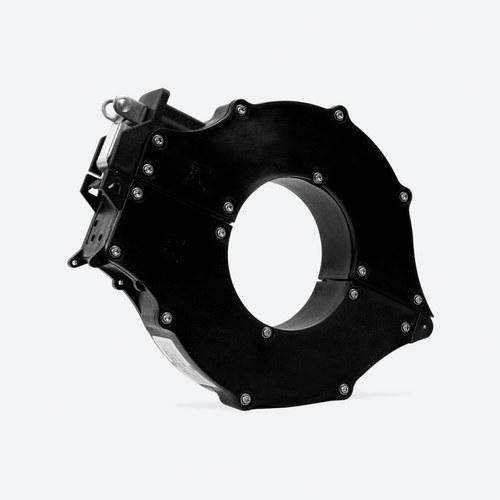

Transformador de corrente de núcleo partido TQR-8 400/5A

O transformador de corrente de núcleo partido Circutor TQR-8 400/5A (código M76037) foi projetado para simplificar a instalação em sistemas elétricos sem a necessidade de interromper o fornecimento de energia, tornando-se uma solução ideal para aplicações onde não é possível parar o fluxo elétrico. Este transformador de corrente é especialmente útil em instalações monofásicas com correntes primárias de até 400 A e uma relação de transformação de 400/5 A.

Núcleo partido para instalação simples: Uma das características principais do Circutor TQR-8 é seu design com núcleo partido, que permite instalar o transformador diretamente ao redor dos cabos ou barras sem a necessidade de desconectar a instalação. Essa característica é extremamente vantajosa em situações onde a interrupção do fornecimento elétrico seria custosa ou impraticável, tornando-se uma opção ideal para instalações comerciais ou industriais críticas.

Alta precisão e confiabilidade: Este transformador oferece alta precisão na medição de corrente, com uma classe de precisão 1 e 3, fornecendo uma potência de 1,5 VA (Classe 1) e 3 VA (Classe 3), garantindo que as medições sejam confiáveis e consistentes, mesmo em condições de operação exigentes. Além disso, sua capacidade de suportar sobrecargas permanentes de 120 % da corrente nominal garante que possa operar de maneira segura em diversas condições.

Especificações técnicas: O TQR-8 tem um diâmetro interno de 80 mm, o que o torna compatível com uma ampla gama de cabos e barras. Com uma tensão de isolamento de 3 kV entre os terminais e uma frequência nominal de 50/60 Hz, este transformador foi projetado para funcionar de maneira otimizada em sistemas elétricos padrão.

Resistência térmica e proteção: O transformador foi projetado para suportar condições térmicas difíceis, com uma resistência à intensidade térmica de curto-circuito (Ith) de 60 In e uma intensidade dinâmica de 2,5 Ith. Além disso, sua carcaça de plástico autoextinguível de acordo com a norma UL 94 garante alta resistência ao fogo e a impactos. O transformador possui um grau de proteção de IP40, ou IP65 com uma junta de proteção adicional, tornando-o adequado para diversas condições ambientais.

Aplicações versáteis: O Circutor TQR-8 400/5A é ideal para instalações que requerem a medição de corrente sem interromper o fornecimento, como em instalações industriais, comerciais e residenciais. Sua capacidade de operar em faixas de temperatura de -10 ºC a +60 ºC e sua resistência à umidade relativa de 15% a 85% sem condensação garantem que possa funcionar em uma variedade de ambientes.

Especificações técnicas:

• Corrente primária: 400 A.
• Relação de transformação: 400/5 A.
• Diâmetro interno: 80 mm.
• Precisão: Classe 1 (1,5 VA), Classe 3 (3 VA).
• Tensão de isolamento: 3 kV.
• Grau de proteção: IP40 (IP65 com junta).
• Dimensões: 216 x 173 x 43.1 mm.
• Peso: 0,952 kg.
• Normas: UNE-EN 61869-2, UL 94.

Vantagens do sistema:

• Fácil instalação graças ao design de núcleo partido, que evita a necessidade de interromper o fornecimento elétrico.
• Alta precisão na medição, garantindo dados confiáveis e consistentes para monitorar o sistema elétrico.
• Resistente e durável, com uma carcaça de plástico autoextinguível e proteção contra condições ambientais adversas.

O transformador de corrente de núcleo partido Circutor TQR-8 400/5A é uma solução eficiente e confiável para a medição de correntes em instalações monofásicas, oferecendo facilidade de instalação, precisão e durabilidade em um formato compacto.
