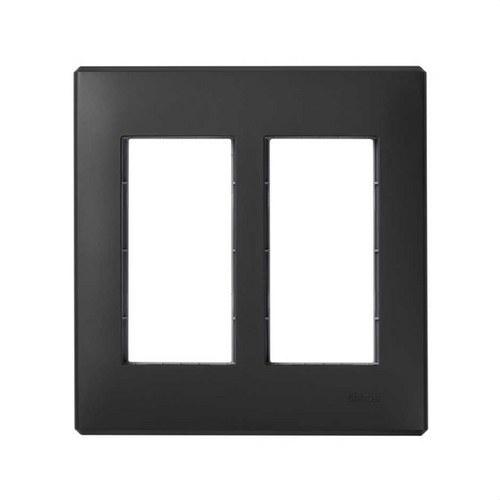

Moldura para embutir na parede e estrutura para 2 elementos duplos grafite Simon 500 Cima

O quadro de embutir para parede com suporte para 2 elementos duplos Simon 500 Cima (ref. 51010102-038) com acabamento grafite RAL 7021 é uma solução robusta e profissional para instalações elétricas que exigem máxima segurança, resistência e durabilidade.

Projetado para acomodar 4 módulos (2 elementos duplos), este conjunto inclui quadro de embutir, suportes, divisória metálica, cabo de aterramento e manual de instalação, fornecendo tudo o que é necessário para uma instalação completa e segura.

Com dimensões externas de 157 x 164 x 30 mm e profundidade de 21 mm, adapta-se perfeitamente ao espaço de instalação de 141 x 135 mm, garantindo uma integração precisa na parede.

Fabricado em material termoplástico livre de halogênios, oferece alto nível de segurança em caso de incêndio, evitando a propagação da chama e reduzindo a toxicidade dos fumos. Esta característica o torna uma opção ideal tanto para edifícios públicos quanto privados e residências particulares.

Características técnicas em destaque:

• Série: Simon 500 Cima
• Versão: 2 elementos duplos (4 módulos)
• Acabamento: Grafite (RAL 7021)
• Dimensões: 157 x 164 x 30 mm
• Profundidade: 21 mm
• Dimensão do espaço: 141 x 135 mm
• Grau de proteção: IP4X
• Classificação de resistência a impactos: IK07
• Resistência ao calor: +125ºC (IEC 60695-10-2)
• Temperatura máxima de trabalho: +90ºC
• Extinção: +850ºC / 30 segundos (GWFI conforme IEC 60695-2-11)
• Resistência do isolamento: >5 MΩ a 500 V
• Força dielétrica: Sem perfuração ou contorno com 2000 V a 50 Hz durante 1 minuto

Incorpora divisória metálica para garantir imunidade eletromagnética em cabeamento VDM, melhorando a proteção contra interferências quando instalada corretamente nos compartimentos apropriados da caixa.

O sistema de fixação é feito por encaixe direto na caixa, sem necessidade de ferramentas, embora seja possível parafusar os suportes opcionalmente para uma fixação extra, caso a instalação exija.

Instalação:

• Adequado para instalação embutida em parede
• Instalável em caixa específica Simon 500 Cima
• Sentido de instalação vertical
• Remoção e desmontagem somente com ferramenta
• Faixa de temperatura durante a instalação: -5ºC a +60ºC
• Distância recomendada entre caixas para alinhamento ideal: 22 mm

Além do alto desempenho técnico, destaca-se pela resistência a choques, impactos, umidade e altas temperaturas, mantendo sua integridade estrutural e estética ao longo do tempo.

A manutenção é simples: limpar com um pano macio e seco, evitando produtos abrasivos ou que contenham cloro para preservar o acabamento.

Uma solução profissional pensada para instalações exigentes onde segurança e durabilidade são prioridades. Quando se busca um quadro resistente, confiável e com acabamento elegante, esta opção supera as expectativas.
