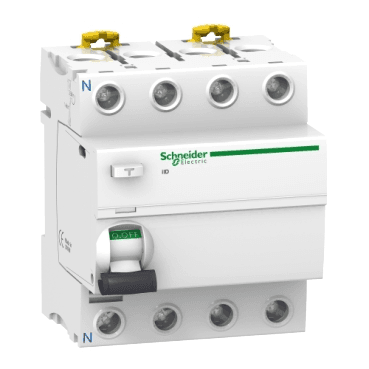

Diferencial iID 4P 40A 300mA A

O disjuntor diferencial iID 4P 40A 300mA Tipo A, referência A9R24440 da Schneider Electric, é um dispositivo de proteção elétrica projetado para prevenir choques elétricos e riscos de incêndio devido a falhas à terra. Este disjuntor diferencial (RCCB) de 4 polos é adequado para uso em uma ampla gama de aplicações residenciais, comerciais e industriais, onde é essencial garantir a segurança das pessoas e a integridade das instalações elétricas.

Com uma corrente nominal de 40A e uma sensibilidade de 300mA, este diferencial é capaz de desconectar o circuito automaticamente ao detectar um vazamento de corrente, protegendo eficazmente contra os perigos de choques elétricos. Sua classe de proteção tipo A permite que o dispositivo detecte tanto correntes residuais alternadas quanto correntes pulsantes, tornando-o uma opção ideal para circuitos que alimentam dispositivos eletrônicos, como eletrodomésticos, iluminação e outros equipamentos de corrente contínua controlados por inversores de frequência.

Características técnicas principais:

• Corrente nominal [In]: 40 A
• Sensibilidade a vazamentos à terra: 300 mA
• Número de polos: 4P
• Classe de proteção contra vazamentos à terra: Tipo A (protege contra correntes alternadas e pulsantes)
• Tensão nominal de emprego [Ue]: 380-415 V CA a 50/60 Hz
• Tensão nominal de isolamento [Ui]: 500 V CA
• Frequência de operação: 50/60 Hz

O diferencial iID está equipado com uma série de características de segurança avançadas, incluindo o indicador VisiTrip, que facilita a identificação rápida do circuito defeituoso caso o dispositivo dispare, economizando tempo e reduzindo o esforço de intervenção. Além disso, a janela VisiSafe fornece um sinal visual claro na alavanca do dispositivo, mostrando uma faixa verde quando os polos estão completamente abertos, permitindo realizar tarefas de manutenção a montante de forma segura.

Segurança e proteção:

Este disjuntor diferencial oferece uma proteção eficaz contra choques elétricos por contato indireto e falhas à terra, desconectando automaticamente o circuito quando são detectados vazamentos de corrente superiores a 300mA. Isso é crucial não apenas para a proteção das pessoas, mas também para evitar incêndios causados por vazamentos de corrente nas instalações elétricas. Sua capacidade de corte nominal de 1500 A e sua corrente condicional de curto-circuito de 10 kA garantem uma proteção robusta em caso de sobrecargas ou curto-circuitos.

Durabilidade e confiabilidade:

• Durabilidade mecânica: Até 20.000 ciclos
• Durabilidade elétrica: Até 15.000 ciclos em condições de operação normais
• Resistência a picos de tensão: Suporta até 6 kV, protegendo contra sobretensões transitórias causadas por raios ou perturbações na rede elétrica.

Instalação:

O disjuntor diferencial iID é compatível com sistemas elétricos de montagem em trilho DIN, facilitando sua integração em quadros elétricos modulares. Com uma largura de 8 módulos de 9 mm, este diferencial foi projetado para ocupar um espaço reduzido no quadro, permitindo uma instalação mais compacta e organizada. As conexões nos terminais permitem o uso de cabos rígidos de até 35 mm² e cabos flexíveis de até 25 mm², com um torque de aperto recomendado de 3,5 N.m, garantindo uma instalação sólida e confiável.

Dimensões e design:

• Altura: 91 mm
• Largura: 72 mm
• Profundidade: 73,5 mm
• Peso: 0,37 kg
• Cor: Branco (RAL 9003)

Benefícios adicionais:

• VisiTrip: Indica claramente a falha do circuito, facilitando a identificação e reduzindo o tempo de diagnóstico.
• VisiSafe: A faixa verde na alavanca fornece um sinal visual claro para garantir que o circuito esteja completamente aberto antes de realizar trabalhos de manutenção.
• Compatibilidade normativa: Este dispositivo atende à norma EN/IEC 61008-1, garantindo altos padrões de segurança e desempenho em instalações elétricas.

Aplicações:

O disjuntor diferencial Acti9 iID 4P 40A 300mA Tipo A é ideal para qualquer instalação elétrica onde seja necessário proteger contra vazamentos à terra, tanto em ambientes residenciais quanto industriais. Sua capacidade de lidar com correntes alternadas e pulsantes o torna adequado para proteger circuitos que alimentam equipamentos eletrônicos sensíveis.

Este diferencial Acti9 iID oferece uma proteção confiável e avançada para garantir a segurança das instalações elétricas, facilitando ao mesmo tempo sua manutenção graças aos seus indicadores visuais e sua fácil instalação.
