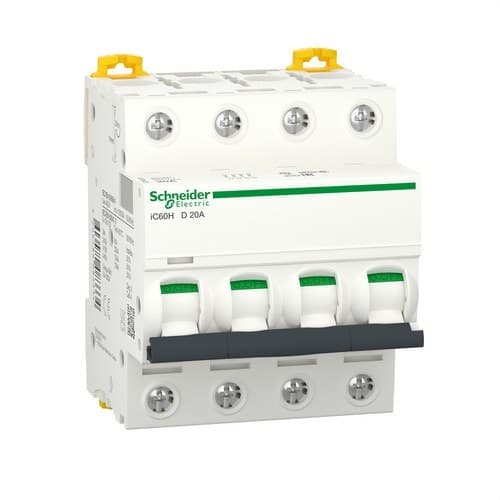

Disjuntor IC60H 4P 20A Curva D

Descrição técnica

Disjuntor magnetotérmico Schneider Electric Acti9 iC60H de 4 polos, 20 A e curva D. Foi concebido para a proteção de circuitos com elevadas correntes de arranque, mantendo elevado poder de corte em formato modular.

Aplicações e vantagens

Especialmente adequado para linhas com cargas indutivas ou arranques exigentes, como motores, transformadores ou equipamentos com picos de ligação.

Características técnicas

• Gama: Acti9 iC60H.
• Número de polos: 4P, com 4 polos protegidos.
• Corrente nominal: 20 A.
• Curva de disparo: D.
• Poder de corte: 10 kA segundo IEC 60898-1 e 15 kA segundo IEC 60947-2.
• Poder de corte até 30 kA a 220-240 V CA segundo EN/IEC 60947-2.
• Tensão de isolamento Ui: 500 V CA.
• Resistência a impulsos Uimp: 6 kV.
• Classe de limitação: 3.
• Indicador de posição de contacto e sinalização local de disparo.

Instalação

A curva D deve ser selecionada apenas quando a instalação e a proteção a montante permitirem a corrente de disparo necessária.
