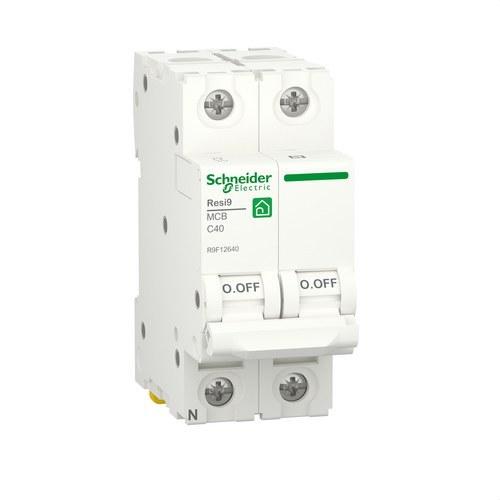

Disjuntor Magnetotérmico Resi9 1P+N 40 A 6000 A 230 V

O magnetotérmico Resi9 1P+N da Schneider Electric é um interruptor automático em miniatura concebido para oferecer uma proteção fiável em aplicações residenciais, proporcionando uma defesa eficaz contra sobrecargas e curtos-circuitos em circuitos elétricos. Este dispositivo faz parte da gama premium Resi9, especialmente pensada para se adaptar às necessidades tanto dos proprietários de habitações como dos instaladores, garantindo segurança e eficiência na proteção elétrica de lares e edifícios residenciais.

Este magnetotérmico combina duas funções essenciais: proteção térmica para sobrecargas e proteção magnética para curtos-circuitos, assegurando que os circuitos elétricos estejam bem protegidos em qualquer situação. A sua capacidade de corte é de até 6000 A em 230 V CA, conforme a norma EN/IEC 60898-1, o que garante um elevado nível de segurança face a eventos inesperados na rede elétrica. Isto faz dele uma excelente opção para edifícios individuais e coletivos, assegurando uma proteção robusta para instalações elétricas residenciais.

O Resi9 1P+N, com uma corrente nominal de 40 A e um disparo térmico-magnético de curva C, é ideal para proteger circuitos que possam experimentar picos de corrente moderados durante o seu funcionamento normal. A tecnologia térmico-magnética permite que o dispositivo responda com precisão a qualquer irregularidade elétrica, desconectando o circuito quando necessário para evitar danos aos equipamentos conectados e, mais importante ainda, prevenir possíveis incêndios ou perigos para os habitantes do lar.

O interruptor conta com uma construção compacta e eficiente, com dimensões de 81 mm de altura, 36 mm de largura e 72 mm de profundidade, o que facilita a sua instalação mesmo em quadros elétricos com espaço reduzido. O seu peso leve, de apenas 240 gramas, contribui para uma manipulação simples e o seu design moderno em cor branca (RAL 9003) assegura que se integre perfeitamente em qualquer ambiente residencial, oferecendo uma solução discreta mas eficaz para a proteção dos circuitos.

O Resi9 também se destaca pela facilidade de instalação e desmontagem, resultando numa poupança de tempo e esforço para os instaladores. O dispositivo é facilmente montado em calhas DIN através de um sistema ajustável em clips, tornando-o altamente adaptável a diferentes configurações de quadros elétricos. Além disso, os terminais tipo túnel localizados na parte superior e inferior permitem a conexão de cabos rígidos de até 35 mm² ou flexíveis de até 25 mm², proporcionando uma excelente versatilidade para diferentes tipos de instalações elétricas.

Outro aspeto importante é a durabilidade do produto, que conta com uma vida útil de até 20.000 ciclos mecânicos e 10.000 ciclos elétricos, garantindo um desempenho fiável ao longo dos anos. O interruptor também inclui uma indicação clara de ligado e desligado no dispositivo, facilitando o seu uso e monitorização visual por parte do utilizador.

Dados técnicos

• Corrente nominal: 40 A.
• Capacidade de corte: 6000 A a 230 V CA, de acordo com EN/IEC 60898-1.
• Tecnologia de disparo: Térmico-magnético, curva C.
• Tensão nominal de emprego: 230 V CA, 50/60 Hz.
• Resistência a picos de tensão: Até 4 kV.
• Durabilidade: 20.000 ciclos mecânicos e 10.000 ciclos elétricos.
• Normas: Certificado pela AENOR, de acordo com EN/IEC 60898-1.

Vantagens chave

• Proteção contra sobrecargas e curtos-circuitos: Este interruptor combina proteção térmica e magnética, oferecendo segurança em caso de sobrecargas elétricas ou curtos-circuitos.
• Fácil instalação: O design modular e a montagem em calha DIN permitem uma instalação rápida e simples, facilitando o trabalho do instalador.
• Durabilidade estendida: Com uma vida útil de até 20.000 ciclos mecânicos, o Resi9 assegura um desempenho fiável a longo prazo.

Em resumo, o interruptor magnetotérmico Resi9 1P+N 40 A da Schneider Electric é uma solução avançada para a proteção de instalações elétricas residenciais. Com a sua capacidade de corte de 6000 A, design compacto e facilidade de instalação, este dispositivo é ideal para garantir a segurança dos circuitos elétricos em lares e edifícios residenciais. Além disso, a sua construção robusta e durabilidade garantem uma longa vida útil, tornando-o um excelente investimento para qualquer projeto elétrico.
