Magnetotérmico Resi9 2P 40 A 6000 A 230 V

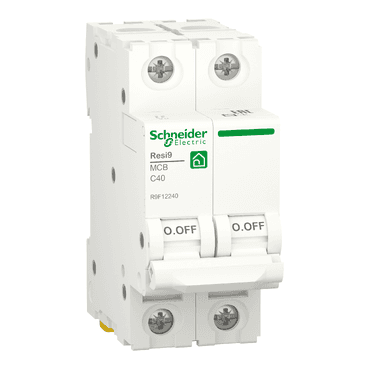

O disjuntor automático Resi9 2P 40A da Schneider Electric, referência R9F12240, é um dispositivo de proteção elétrica confiável, projetado para garantir a proteção de instalações elétricas residenciais individuais e coletivas. Este disjuntor automático em miniatura (MCB) combina de maneira eficaz a proteção contra curtos-circuitos e sobrecargas, proporcionando uma solução completa e segura para os circuitos elétricos em residências e pequenos edifícios.

O disjuntor Resi9 está equipado com 2 polos protegidos e possui uma corrente nominal de 40A, o que o torna uma opção ideal para circuitos de tamanho médio. Sua capacidade de corte em caso de curtos-circuitos atinge 6000A a 400VAC, garantindo a segurança da instalação em caso de falhas graves. Este nível de proteção atende aos requisitos da norma internacional EN/IEC 60898-1, assegurando que o disjuntor resista tanto a sobrecargas quanto a picos de corrente inesperados.

A tecnologia de disparo do disjuntor é térmico-magnética, permitindo que ele reaja rapidamente a variações de corrente. A curva de disparo C é a mais comum em aplicações residenciais, tornando-o uma opção adequada para proteger dispositivos sensíveis contra sobrecargas transitórias ou curtos-circuitos.

Características técnicas:

• Corrente nominal [In]: 40A
• Número de polos: 2P
• Capacidade de corte: 6000A Icn a 400V CA 50/60Hz conforme EN/IEC 60898-1
• Tensão nominal de emprego [Ue]: 400V CA
• Tensão nominal de isolamento [Ui]: 440V CA
• Frequência de rede: 50/60Hz
• Resistência a picos de tensão: 4kV
• Curva de disparo: C
• Tecnologia de disparo: Térmico-magnético
• Capacidade de conexão: Terminais do tipo túnel para cabos rígidos de até 35 mm² e cabos flexíveis de até 25 mm²
• Comprimento de cabo pelado: 14 mm
• Par de aperto: 3,5 N.m

Dimensões e montagem:

• Altura: 81 mm
• Largura: 36 mm
• Profundidade: 72 mm
• Profundidade embutida: 44 mm
• Peso do produto: 240 g
• Montagem: Em trilho DIN, o que facilita uma instalação modular e eficiente em quadros elétricos residenciais
• Passos de 9 mm: 4

Este disjuntor automático é compatível com uma instalação padrão em trilho DIN, tornando-o adequado para sua integração em quadros elétricos modulares. O design compacto deste modelo, com uma largura de 4 passos de 9 mm, permite uma fácil instalação mesmo em espaços reduzidos.

Durabilidade:

O Resi9 2P 40A foi projetado para ser extremamente durável, com uma resistência mecânica de até 20.000 ciclos e uma resistência elétrica de até 10.000 ciclos. Isso garante que o disjuntor manterá um desempenho confiável ao longo do tempo, mesmo em aplicações que requerem operações frequentes.

Segurança e proteção:

Este disjuntor automático oferece um alto nível de proteção para circuitos elétricos, sem necessidade de proteção adicional contra fugas à terra. O dispositivo fornece uma clara indicação de ligado e desligado por meio de uma alavanca de controle e conta com um grau de proteção IP20 nos terminais e IP40 quando instalado dentro de um gabinete modular, garantindo maior segurança nas instalações.

Benefícios adicionais:

• Fácil instalação e manutenção: Graças ao seu design modular e montagem em trilho DIN, o disjuntor pode ser facilmente instalado ou desmontado, permitindo ajustes rápidos e eficientes na instalação.
• Resistência a condições extremas: O disjuntor pode operar em uma faixa de temperatura de -25°C a 60°C, tornando-o adequado para uma ampla variedade de ambientes.
• Confiabilidade: Com sua capacidade de corte de 6000A e proteção térmico-magnética, o disjuntor assegura a integridade da instalação elétrica, mesmo em situações de falha elétrica severa.

Este disjuntor automático Resi9 2P 40A da Schneider Electric é uma solução robusta e confiável para proteger circuitos elétricos em edifícios residenciais, garantindo a continuidade do serviço e a segurança contra sobrecargas e curtos-circuitos. Sua fácil instalação e seu design durável o tornam uma opção ideal para qualquer instalação elétrica moderna.
