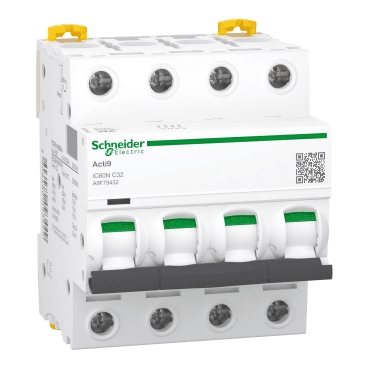

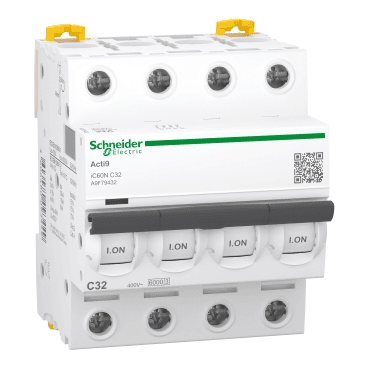

Magnetotérmico IC60N 4P 32A Curva C 10kA

O disjuntor miniatura (MCB) Acti9 iC60N 4P 32 A da Schneider Electric é um dispositivo projetado para oferecer proteção completa contra sobrecargas e curtos-circuitos em sistemas elétricos de baixa tensão. Este disjuntor automático de 4 polos (com todos os polos protegidos) está otimizado para aplicações em instalações tanto de corrente alternada (CA) quanto de corrente contínua (CC), proporcionando segurança e confiabilidade no fornecimento elétrico.

Com uma corrente nominal de 32 A e uma curva de disparo tipo C, o Acti9 iC60N garante uma resposta rápida e eficaz diante de sobrecargas e curtos-circuitos, protegendo tanto as pessoas quanto os equipamentos conectados à rede. Este disjuntor é ideal para ser utilizado em ambientes residenciais, comerciais e industriais leves, onde é necessária uma proteção confiável e robusta.

O disjuntor tem uma capacidade de corte de 6000 A a 400 V CA conforme a norma IEC/EN 60898-1, o que assegura seu desempenho em instalações com níveis de corrente de curto-circuito médios. Além disso, este dispositivo pode operar com um poder de corte de 10 kA a 230/400 V CA e até 20 kA a 230 V CA, o que o torna adequado para proteger circuitos em aplicações de maior exigência.

Características chave:

• Corrente nominal: 32 A
• Curva de disparo: Tipo C (resposta média)
• Capacidade de corte: 6000 A a 400 V CA segundo IEC/EN 60898-1
• Proteção: Curto-circuitos e sobrecargas em sistemas de corrente alternada e contínua

O disjuntor Acti9 iC60N conta com uma série de características avançadas que facilitam tanto sua instalação quanto sua manutenção. O indicador de Visitrip, exclusivo da Schneider Electric, permite identificar rapidamente o circuito que causou o disparo do disjuntor, reduzindo consideravelmente o tempo de diagnóstico e intervenção. Além disso, a faixa verde Visisafe garante a desconexão física dos contatos, permitindo realizar a manutenção a jusante de forma segura.

O design compacto deste disjuntor permite que seja instalado em trilhos DIN padrão, tornando a integração em quadros elétricos modulares rápida e simples. Além disso, conta com terminais de conexão simples na parte superior e inferior, que aceitam cabos rígidos de até 35 mm² e cabos flexíveis de até 25 mm², oferecendo flexibilidade no design do sistema elétrico.

Dados técnicos chave:

• Tensão nominal de isolamento (Ui): 500 V CA
• Resistência a picos de tensão (Uimp): 6 kV
• Frequência de operação: 50/60 Hz
• Classe de limitação: Classe 3 conforme IEC/EN 60898-1
• Durabilidade mecânica: 20.000 ciclos
• Durabilidade elétrica: 10.000 ciclos
• Dimensões: 72 mm de largura, 85 mm de altura, 78,5 mm de profundidade
• Peso: 0,5 kg

Características adicionais:

• Proteção robusta: O Acti9 iC60N foi projetado para oferecer uma proteção eficaz tanto em redes de corrente alternada quanto contínua, com capacidade de cortar altos níveis de corrente em aplicações críticas.
• Confiabilidade na manutenção: Graças à sua faixa Visisafe, os usuários podem ter certeza de que os contatos estão fisicamente desconectados, aumentando a segurança durante as tarefas de manutenção.
• Design modular: Sua instalação em trilho DIN facilita a integração em qualquer quadro elétrico, tornando-o uma opção flexível e versátil para uma ampla gama de aplicações.

Aplicações típicas:

Este disjuntor automático é ideal para uso em instalações onde seja necessária uma proteção robusta e confiável contra curtos-circuitos e sobrecargas. Suas aplicações incluem sistemas de distribuição elétrica em edifícios residenciais e comerciais, pequenas indústrias e qualquer instalação que utilize tanto corrente alternada quanto contínua. Além disso, sua capacidade de ser integrado em quadros modulares e sua compatibilidade com blocos de distribuição e barramentos tipo pente o tornam uma solução flexível para diversas configurações de instalação.

O disjuntor miniatura Acti9 iC60N 4P 32 A da Schneider Electric é uma solução altamente confiável para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com sua capacidade de corte de até 6000 A e características avançadas como o indicador Visitrip e a faixa Visisafe, este dispositivo garante a segurança e confiabilidade em instalações elétricas, facilitando tanto sua instalação quanto a manutenção.
