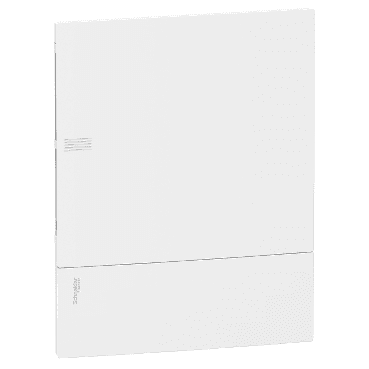

Caixa de distribuição embutida 2 filas 24 módulos porta branca

A caixa de distribuição embutida Resi9, referência MIP20212 da Schneider Electric, é uma solução robusta e elegante, projetada especificamente para instalações elétricas em ambientes residenciais, tanto em novas construções como em projetos de renovação. Este quadro de distribuição é ideal para garantir a segurança e organização dos circuitos elétricos, proporcionando espaço suficiente para a instalação de dispositivos modulares e protegendo a instalação contra fatores externos.

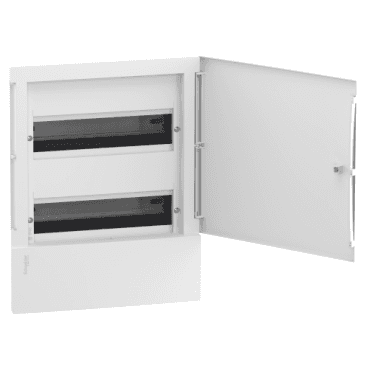

Esta caixa de distribuição é composta por 2 filas que podem acomodar um total de 24 módulos de 18 mm, permitindo a instalação de uma ampla gama de aparelhagem modular, como disjuntores, diferenciais, contactores e outros dispositivos de controlo. O design modular proporciona flexibilidade e permite uma organização clara e eficiente dos circuitos elétricos dentro da envolvente.

O quadro está equipado com um carril DIN assimétrico de 35 mm, que facilita a instalação dos módulos em filas organizadas, tornando a montagem rápida e simples para os instaladores profissionais. Além disso, a caixa está equipada com orifícios pré-cortados para a entrada de cabos, agilizando a instalação e minimizando a necessidade de modificações no momento da conexão.

Características técnicas:

• Número de módulos por fila: 12 módulos (18 mm por módulo)
• Número total de módulos: 24 módulos
• Número de filas: 2
• Corrente nominal [In]: Até 63 A
• Tensão nominal: 230-400V CA
• Tipo de porta: Porta simples de cor branca, RAL 9003
• Grau de proteção: IP40 (proteção contra o contato com objetos sólidos maiores de 1 mm)
• Material da envolvente: Tecnoplástico de alta resistência (parte traseira, porta e frontal)
• Conformidade normativa: IEC 529, IEC 60439-3, IEC 60670-24

Dimensões:

• Altura (total): 377 mm
• Largura (total): 294 mm
• Profundidade total: 98 mm
• Profundidade embutida: 80 mm
• Largura e altura da montagem embutida: 270 mm (largura) x 353 mm (altura)

O design compacto e ergonómico desta caixa de distribuição embutida permite sua instalação numa ampla gama de ambientes residenciais, mesmo em espaços reduzidos. A envolvente é fabricada em tecnoplástico de alta qualidade, garantindo uma resistência ótima a impactos e protegendo os componentes internos contra sujeira e poeira. A porta branca lisa desta caixa não só oferece um toque moderno e discreto, mas também garante um acesso rápido e fácil aos dispositivos instalados.

Vantagens adicionais:

• Ergonomia e flexibilidade: O design modular e a disposição embutida tornam esta caixa de distribuição extremamente fácil de instalar e manter, proporcionando flexibilidade para se adaptar a diversas configurações elétricas.
• Proteção confiável: Com um grau de proteção IP40, esta envolvente protege os componentes elétricos internos contra poeira e objetos sólidos pequenos, garantindo uma maior durabilidade do sistema elétrico.
• Preparada para o futuro: O quadro pode ser equipado com uma luz de posição, facilitando sua localização durante falhas elétricas ou em situações de emergência, melhorando a segurança do ambiente.

Aplicações:

• Instalações residenciais: Perfeito para novas construções ou renovações, esta caixa de distribuição adapta-se facilmente às normas de segurança atuais e oferece espaço suficiente para qualquer tipo de instalação elétrica residencial.
• Fácil manutenção: O design da caixa e sua compatibilidade com dispositivos modulares padrão facilitam o acesso e a manutenção dos sistemas elétricos, reduzindo o tempo de intervenção em caso de falhas ou ajustes.

Com seu design moderno e especificações técnicas avançadas, a caixa de distribuição embutida Resi9 2 filas 24 módulos da Schneider Electric é a opção ideal para os instaladores que procuram uma solução segura, flexível e esteticamente agradável em projetos residenciais.
