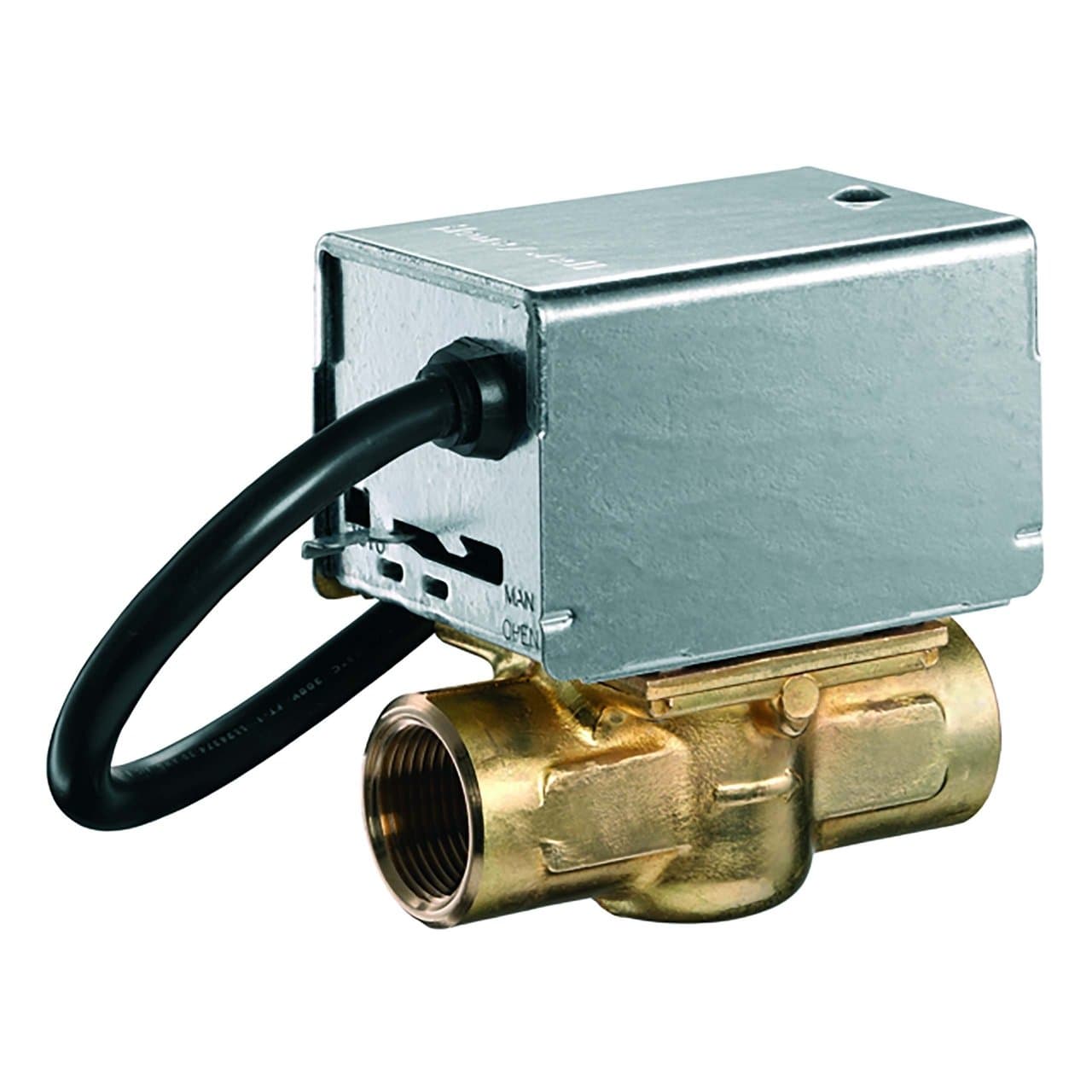

Válvula de zona motorizada de 2 vias 1"

A válvula de zona motorizada Resideo V4043H1122/U é uma válvula de 2 vias com conexão roscada interna de 1", projetada para controlar automaticamente a passagem de água em instalações hidrônicas de aquecimento e refrigeração. Dispõe de um Kvs de 8,6, atuador elétrico a 230 V, funcionamento liga/desliga, retorno por mola e contato auxiliar SPDT, proporcionando uma solução compacta para a regulação independente de circuitos ou zonas.

Esta válvula trabalha em configuração normalmente fechada: quando não recebe alimentação, a mola mantém fechado o passo da água. Ao aplicar tensão, o atuador abre a válvula e permite a circulação pelo circuito. Está especialmente indicada para instalações domésticas e pequenas aplicações comerciais onde seja necessário automatizar o fornecimento de água quente ou fria a uma zona específica.

Características principais da Resideo V4043H1122/U

• Marca: Resideo.
• Série: V4043H.
• Referência: V4043H1122/U.
• Tipo: válvula de zona motorizada de 2 vias.
• Funcionamento: liga/desliga.
• Posição sem tensão: normalmente fechada.
• Conexão: rosca interna BSPP de 1".
• Diâmetro nominal: DN25.
• Kvs: 8,6.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Consumo elétrico: 9,6 VA.
• Intensidade: aproximadamente 0,04 A.
• Retorno: por mola para posição fechada.
• Contato auxiliar: SPDT.
• Pressão máxima de serviço: 8,6 bar.
• Pressão diferencial máxima de fechamento: 0,45 bar.
• Temperatura do fluido: de 5 a 88 °C.
• Tempo nominal de abertura: aproximadamente 15 segundos.
• Corpo: latão.
• Haste: aço inoxidável.
• Elemento de fechamento: NBR.
• Juntas: EPDM.
• Acionamento manual: sim.
• Comprimento do cabo: 1 m.

Controle automático do caudal por zonas

A Resideo V4043H1122/U permite abrir ou fechar automaticamente um circuito hidráulico em função da demanda de aquecimento ou refrigeração. Pode ser integrada em instalações divididas por zonas para controlar de forma independente a passagem de água para radiadores, fan coils, circuitos de aquecimento ou outros emissores compatíveis.

Quando um termostato ou controlador solicita funcionamento, o atuador recebe alimentação e abre a válvula. Ao desaparecer o sinal elétrico, o mecanismo de retorno por mola fecha automaticamente a passagem, deixando o circuito isolado.

Válvula normalmente fechada com retorno por mola

A posição de repouso desta válvula é fechada. Isso significa que, na ausência de alimentação elétrica, a água não circula através do corpo da válvula. Quando se aplica tensão ao atuador, o motor vence a força da mola e desloca o mecanismo até a posição aberta.

Ao retirar a alimentação, a mola devolve automaticamente a válvula à sua posição inicial. Este funcionamento é especialmente prático em sistemas por zonas, já que cada circuito permanece fechado enquanto não houver demanda.

Conexão de 1" e Kvs 8,6

A referência V4043H1122/U corresponde à versão com conexão roscada interna BSPP de 1" e diâmetro nominal DN25. Sua capacidade hidráulica é definida por um Kvs de 8,6, segundo a documentação comercial da Resideo para o mercado europeu.

Este valor deve ser considerado durante o dimensionamento da instalação, juntamente com a vazão requerida e a perda de pressão disponível, garantindo que a válvula trabalhe dentro das condições previstas pelo fabricante.

Pressão máxima de serviço de 8,6 bar

A válvula admite uma pressão estática máxima de funcionamento de 8,6 bar. Para esta versão DN25 de 1", a Resideo estabelece uma pressão diferencial máxima de fechamento de 0,45 bar.

A pressão diferencial é especialmente importante nas válvulas de zona, já que uma diferença excessiva entre a entrada e a saída pode impedir que o mecanismo feche corretamente. Por isso, este valor deve ser verificado durante o cálculo hidráulico do circuito.

Atuador elétrico de 230 V

O atuador da V4043H1122/U funciona com alimentação de 230 V CA a 50 Hz. Seu consumo elétrico nominal é de aproximadamente 9,6 VA, com intensidade próxima de 0,04 A.

A válvula utiliza um acionamento de duas posições, por isso foi projetada para trabalhar totalmente aberta ou totalmente fechada, e não para realizar uma regulação proporcional contínua da vazão.

Contato auxiliar SPDT integrado

O modelo V4043H incorpora um contato auxiliar SPDT de fim de curso. Este contato permite utilizar a posição da válvula como sinal elétrico para coordenar outros componentes da instalação.

Por exemplo, pode ser usado para autorizar o funcionamento de uma caldeira ou de uma bomba de circulação assim que a válvula atingir a posição correspondente. A Resideo especifica para este contato auxiliar uma capacidade de 2,2 A a 220-240 V CA e 50 Hz.

Abertura em aproximadamente 15 segundos

O tempo nominal indicado pela Resideo para a abertura desta válvula é de aproximadamente 15 segundos. O mecanismo motorizado realiza a abertura de forma progressiva até atingir a posição final requerida.

Quando a alimentação é interrompida, o retorno mecânico por mola devolve o mecanismo à posição fechada, sem necessidade de alimentar eletricamente o motor durante o fechamento.

Acionamento manual

A válvula incorpora uma alavanca de abertura manual que permite atuar sobre o mecanismo quando não há alimentação elétrica. Esta função é útil durante determinadas operações de enchimento, esvaziamento, purga, colocação em serviço ou verificação da instalação.

Quando o funcionamento elétrico é restabelecido, a válvula pode voltar ao seu modo automático normal.

Para água e misturas com glicol

A Resideo especifica esta válvula para o controle de água e misturas de água com até 50 % de glicol, conforme as condições indicadas pela VDI 2035. Isso permite utilizá-la em circuitos hidrônicos de aquecimento e refrigeração que exijam proteção anticongelante.

A faixa de temperatura permitida para o fluido está compreendida entre 5 e 88 °C, cobrindo as condições habituais de numerosos sistemas de climatização e aquecimento por água.

Construção resistente

O corpo da válvula é fabricado em latão, enquanto a sede utiliza igualmente latão. A haste é de aço inoxidável e o elemento de fechamento é fabricado em NBR, com juntas de EPDM.

Esta combinação de materiais foi projetada para proporcionar um funcionamento confiável em circuitos hidrônicos fechados dentro dos limites de pressão, temperatura e qualidade da água estabelecidos pela Resideo.

Manutenção simplificada

Uma das vantagens da série V4043H é que o cabeçote motorizado completo pode ser desmontado ou substituído sem desconectar o corpo hidráulico da tubulação nem esvaziar a instalação. O motor também pode ser substituído sem retirar o corpo da válvula.

Esta construção facilita consideravelmente as tarefas de manutenção quando a intervenção afeta apenas o atuador ou seus componentes elétricos.

Instalação compacta

A Resideo descreve a série V4043H como uma solução compacta para facilitar sua montagem em instalações onde o espaço disponível é limitado. O equipamento é fornecido com um cabo elétrico de aproximadamente 1 metro, facilitando sua conexão ao sistema de controle.

A instalação deve respeitar o sentido de circulação indicado no corpo e as posições de montagem estabelecidas pelo fabricante. O cabeçote deve permanecer acessível para facilitar futuras tarefas de verificação e manutenção.

Aplicações habituais

• Instalações domésticas de aquecimento.
• Sistemas de aquecimento divididos por zonas.
• Circuitos hidrônicos independentes.
• Instalações com radiadores.
• Sistemas de climatização por água.
• Pequenas instalações comerciais.
• Controle de água quente ou fria.
• Circuitos com misturas de água e glicol compatíveis.
• Instalações onde seja necessário coordenar a válvula com uma bomba ou caldeira por meio de contato auxiliar.

Dados técnicos da Resideo V4043H1122/U

• Fabricante: Resideo.
• Família: V4043H.
• Referência: V4043H1122/U.
• Aplicação: controle hidrônico.
• Tipo de válvula: motorizada de zona.
• Número de vias: 2.
• Configuração: passagem reta.
• Controle: duas posições, liga/desliga.
• Posição sem alimentação: fechada.
• Ação: retorno por mola para fechamento.
• Conexão: rosca interna BSPP.
• Medida: 1".
• Diâmetro nominal: DN25.
• Kvs: 8,6.
• Pressão máxima de serviço: 8,6 bar.
• Pressão diferencial máxima de fechamento: 0,45 bar.
• Tensão: 230 V CA.
• Frequência: 50 Hz.
• Potência consumida: 9,6 VA.
• Intensidade: 0,04 A.
• Tempo nominal de abertura: 15 segundos.
• Temperatura do fluido: 5-88 °C.
• Temperatura ambiente máxima: 52 °C.
• Umidade relativa: 5-95 %, sem condensação.
• Contato auxiliar: SPDT.
• Capacidade do contato auxiliar: 2,2 A a 220-240 V CA, 50 Hz.
• Corpo: latão.
• Sede: latão.
• Haste: aço inoxidável.
• Bola de fechamento: NBR.
• Juntas: EPDM.
• Abertura manual: sim.
• Comprimento do cabo: 1 m.

Válvula motorizada de 1" para regulação por zonas

A Resideo V4043H1122/U combina uma conexão de 1", Kvs 8,6, acionamento a 230 V, retorno por mola e contato auxiliar SPDT para automatizar o controle de circuitos de aquecimento e refrigeração. Sua configuração normalmente fechada permite manter cada zona isolada enquanto não houver demanda.

A possibilidade de abertura manual e de substituir o cabeçote motorizado sem esvaziar o circuito facilita tanto a colocação em serviço quanto a manutenção posterior. Para obter um funcionamento correto, devem ser respeitados especialmente a pressão diferencial máxima de 0,45 bar, a faixa de temperaturas e as instruções elétricas e hidráulicas fornecidas pela Resideo.
