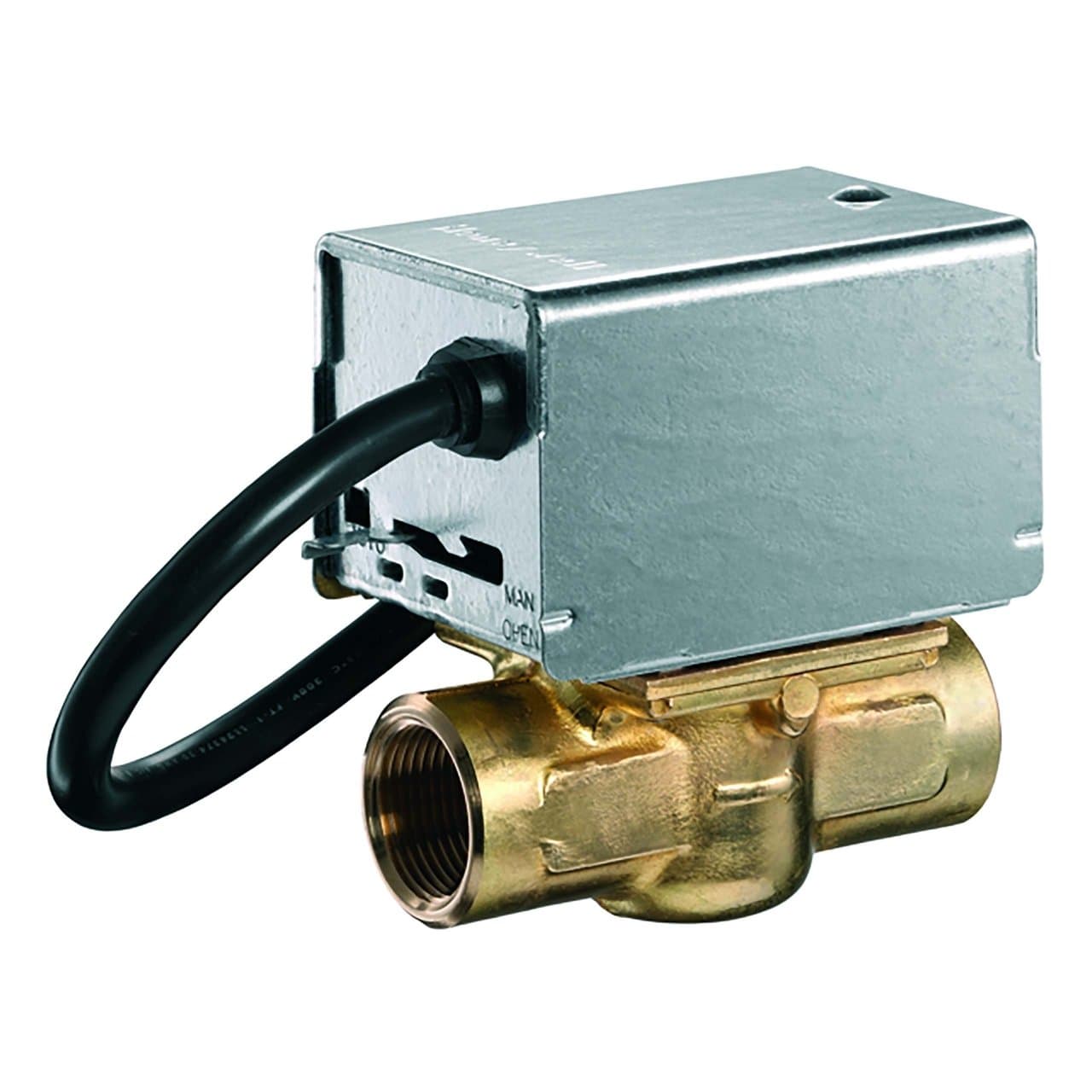

Válvula de zona motorizada de 2 vias 3/4"

A válvula de zona motorizada Resideo V4043H1114/U é uma válvula de 2 vias com ligação roscada interna de 3/4", concebida para controlar automaticamente o fluxo de água em instalações de aquecimento e refrigeração. Incorpora atuador elétrico a 230 V CA, funcionamento tudo-ou-nada, retorno por mola e um contacto auxiliar SPDT que permite coordenar o seu funcionamento com outros elementos da instalação.

Este modelo da série V4043H dispõe de um valor Kvs de 6,9 e uma pressão diferencial máxima de fecho de 0,55 bar. A sua configuração normalmente fechada faz com que a válvula regresse automaticamente à posição de fecho quando desaparece a alimentação elétrica.

Características principais da Resideo V4043H1114/U

• Tipo: válvula de zona motorizada de 2 vias.
• Referência: V4043H1114/U.
• Ligação: rosca interna BSPP de 3/4".
• Diâmetro nominal: DN20.
• Funcionamento: tudo-ou-nada, 2 posições.
• Posição sem tensão: normalmente fechada.
• Retorno: por mola.
• Alimentação: 230 V CA, 50 Hz.
• Valor Kvs: 6,9.
• Pressão diferencial máxima de fecho: 0,55 bar.
• Pressão estática máxima: aproximadamente 8,6 bar.
• Temperatura do fluido: de 5 a 88 °C.
• Contacto auxiliar: SPDT.
• Acionamento manual: sim.
• Material do corpo: latão.
• Comprimento do cabo: 1 m.

Controlo de zonas em instalações de aquecimento

A Resideo V4043H foi concebida para regular o caudal para diferentes circuitos hidráulicos de forma automática. Pode ser utilizada, por exemplo, para abrir ou fechar o fluxo de água para uma determinada zona de aquecimento de acordo com a procura indicada por um termóstato ou pelo sistema de controlo.

A Resideo indica a utilização desta gama tanto em instalações domésticas como em pequenas aplicações comerciais de aquecimento e refrigeração, onde seja necessário controlar de forma independente o caudal de água quente ou fria.

Funcionamento normalmente fechado com retorno por mola

A válvula funciona através de um atuador elétrico de duas posições. Quando recebe alimentação, o motor desloca o mecanismo interno para abrir a passagem da água. Quando a tensão desaparece, uma mola de retorno leva automaticamente a válvula para a posição fechada.

Esta configuração normalmente fechada permite que o circuito fique interrompido quando não existe procura ou em caso de falha de alimentação elétrica. A ficha técnica oficial identifica expressamente este modelo como uma válvula de retorno por mola para fecho.

Ligação de 3/4" e Kvs 6,9

A referência V4043H1114/U incorpora ligações roscadas internas BSPP de 3/4", equivalentes a um diâmetro nominal DN20. A sua capacidade hidráulica é definida por um Kvs de 6,9, enquanto a pressão diferencial máxima admissível para garantir o fecho é de 0,55 bar.

Estas características tornam-na adequada para circuitos de aquecimento por zonas, ramais de radiadores e outras aplicações hidrónicas que operem dentro dos limites hidráulicos estabelecidos pela Resideo.

Alimentação a 230 V e contacto auxiliar SPDT

O atuador trabalha com uma alimentação nominal de 230 V CA a 50 Hz. Além disso, a versão V4043H incorpora um contacto auxiliar de fim de curso SPDT, ou seja, um contacto unipolar comutado que pode ser utilizado para transmitir o estado da válvula a outros componentes do sistema.

Este contacto auxiliar permite, por exemplo, integrar a válvula em esquemas de controlo nos quais a abertura de uma zona deve ser coordenada com a ativação de uma caldeira, uma bomba de circulação ou outro elemento da instalação. A documentação oficial especifica para o contacto auxiliar uma capacidade de 2,2 A a 220-240 V CA e 50 Hz.

Acionamento manual integrado

A válvula incorpora uma alavanca de abertura manual. Em condições normais deve permanecer na posição automática, embora possa ser deslocada para a posição de abertura manual para determinadas operações como enchimento, esvaziamento ou colocação em serviço da instalação.

A Resideo indica que, com a alavanca na posição manual, o contacto auxiliar permanece sem atuar até que a alimentação elétrica seja restabelecida.

Corpo em latão e componentes resistentes

O corpo hidráulico é fabricado em latão, tal como a sede. A haste é em aço inoxidável, a esfera de fecho utiliza NBR e as juntas são em EPDM, materiais selecionados para trabalhar em circuitos hidráulicos dentro das condições especificadas pelo fabricante.

A cobertura e a base do atuador são metálicas, proporcionando proteção ao conjunto de acionamento e permitindo instalar a válvula em quadros hidráulicos, salas técnicas e circuitos de aquecimento compactos.

Temperatura e pressão de funcionamento

A V4043H1114/U pode trabalhar com fluidos a temperaturas compreendidas entre 5 e 88 °C. A sua pressão estática máxima é de aproximadamente 8,6 bar, enquanto a pressão diferencial máxima de fecho para esta versão de 3/4" é de 0,55 bar.

Estes limites devem ser respeitados durante o dimensionamento da instalação para garantir um funcionamento correto e uma vida útil adequada da válvula.

Abertura rápida do circuito

O tempo nominal de abertura indicado pela Resideo para esta referência é de aproximadamente 15 segundos. O sistema foi concebido para funcionamento cíclico, abrindo e fechando o circuito de acordo com os comandos do sistema de regulação.

O consumo elétrico especificado para o atuador é de 9,6 VA, com uma intensidade aproximada de 0,04 A.

Manutenção simplificada

Uma das vantagens construtivas desta série é a possibilidade de desmontar ou substituir a cabeça motorizada completa sem desligar o corpo da válvula das tubagens nem esvaziar o circuito. O motor também pode ser substituído mantendo instalado o corpo hidráulico.

Esta solução facilita as tarefas de manutenção e reduz a intervenção necessária quando apenas é preciso atuar sobre o mecanismo elétrico.

Instalação da válvula V4043H

A válvula pode ser montada em diferentes posições, mas a Resideo especifica que a cabeça motorizada não deve ficar situada abaixo do nível horizontal da tubagem. Também deve ser respeitado o sentido do fluxo indicado pela seta gravada no corpo de latão.

Durante a instalação não deve ser utilizada a cabeça como ponto de apoio para apertar as ligações. O fabricante recomenda segurar diretamente o corpo de latão para evitar esforços sobre o atuador.

Aplicações habituais

• Instalações de aquecimento divididas por zonas.
• Circuitos de radiadores.
• Controlo de ramais hidráulicos independentes.
• Instalações domésticas de aquecimento central.
• Pequenas instalações comerciais.
• Sistemas hidrónicos de aquecimento e refrigeração compatíveis.
• Instalações onde seja necessário coordenar a válvula com uma bomba ou uma caldeira através de um contacto auxiliar.

Dados técnicos da Resideo V4043H1114/U

• Marca: Resideo.
• Família: V4043H.
• Referência: V4043H1114/U.
• Tipo: válvula motorizada de zona.
• Número de vias: 2.
• Configuração hidráulica: passagem reta.
• Posição sem alimentação: fechada.
• Ação do atuador: retorno por mola para fecho.
• Controlo: 2 posições.
• Ligação: rosca interna BSPP de 3/4".
• Diâmetro nominal: DN20.
• Kvs: 6,9.
• Cv: 8.
• Pressão diferencial máxima de fecho: 0,55 bar.
• Pressão estática máxima: 8,62 bar aproximadamente.
• Tensão: 230 V CA.
• Frequência: 50 Hz.
• Consumo: 9,6 VA.
• Intensidade: 0,04 A.
• Tempo nominal de abertura: 15 s.
• Temperatura do fluido: 5-88 °C.
• Temperatura ambiente máxima: 52 °C.
• Contacto auxiliar: SPDT.
• Capacidade do contacto auxiliar: 2,2 A a 220-240 V CA, 50 Hz.
• Comprimento do cabo: 1 m.
• Corpo: latão.
• Sede: latão.
• Haste: aço inoxidável.
• Esfera: NBR.
• Juntas: EPDM.
• Abertura manual: sim.

Válvula motorizada para regulação automática por zonas

A Resideo V4043H1114/U combina uma ligação de 3/4", Kvs 6,9, acionamento a 230 V, retorno automático por mola e contacto auxiliar SPDT para oferecer uma solução compacta de controlo hidráulico. O seu funcionamento normalmente fechado permite gerir automaticamente o fluxo de água em cada zona de acordo com a procura da instalação.

O seu corpo em latão, a possibilidade de acionamento manual e a cabeça substituível sem intervir nas ligações hidráulicas facilitam tanto a instalação como a manutenção. Para assegurar um funcionamento correto devem ser respeitados o sentido de circulação, as posições de montagem e os limites de pressão e temperatura definidos pela Resideo.
