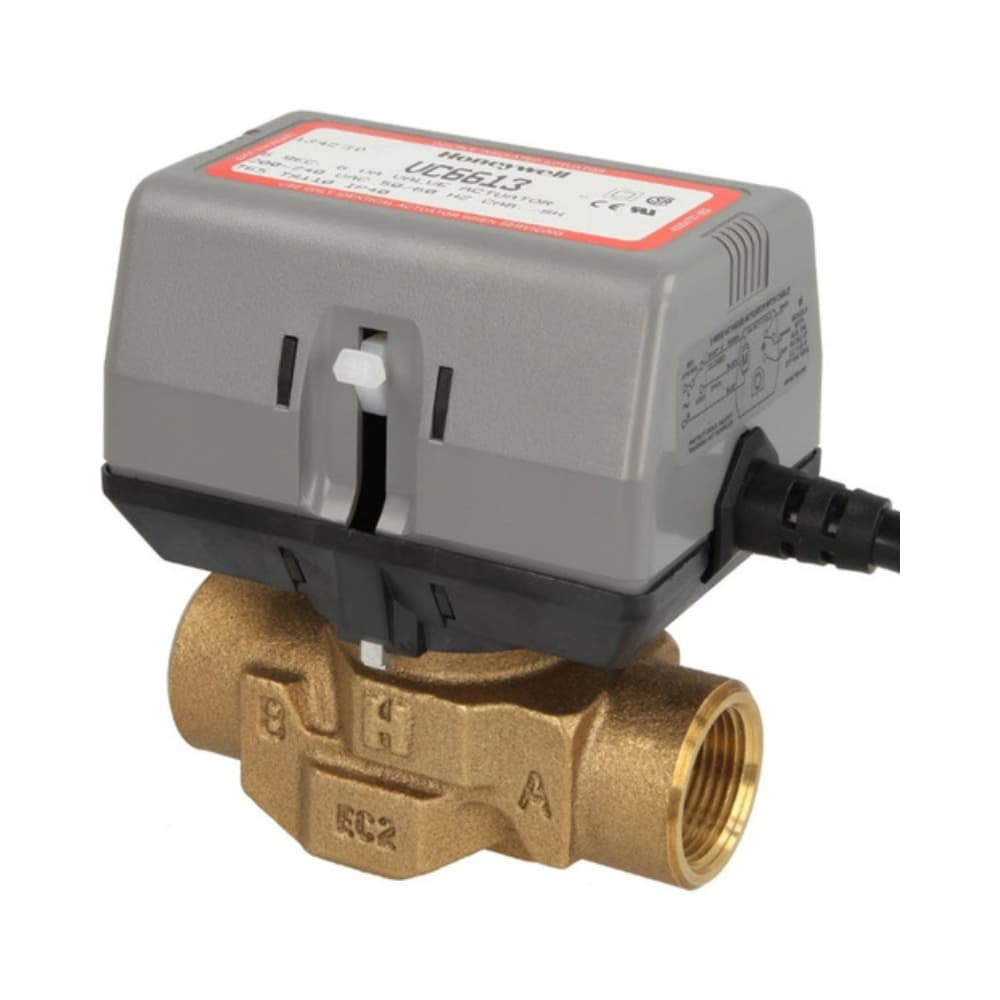

Válvula de zona motorizada de 2 vias 3/4"

A válvula de zona motorizada Resideo VC6613AJ1000/U é uma válvula hidrónica de 2 vias com conexão roscada fêmea BSPP de 3/4", projetada para controlar automaticamente a passagem de água quente ou fria em instalações de aquecimento e refrigeração. Incorpora atuador elétrico a 230 V, controle ON/OFF por sinal SPDT de 3 fios e contato auxiliar SPDT, oferecendo uma solução compacta para a regulação por zonas.

A série VC é indicada para aplicações domésticas e pequenas instalações comerciais, podendo ser utilizada para controlar circuitos de radiadores, fan coils, convetores e outros emissores hidráulicos. Sua construção equilibrada permite trabalhar com uma pressão estática de até 20 bar e uma pressão diferencial máxima de 4 bar.

Características principais da Resideo VC6613AJ1000/U

• Marca: Resideo.
• Série: VC.
• Referência: VC6613AJ1000/U.
• Tipo: válvula de zona motorizada.
• Número de vias: 2.
• Conexão: rosca fêmea BSPP de 3/4".
• Alimentação do atuador: 200-240 V CA.
• Frequência: 50/60 Hz.
• Controle: ON/OFF SPDT de 3 fios.
• Contato auxiliar: SPDT.
• Pressão estática máxima: 20 bar.
• Pressão diferencial máxima: 4 bar.
• Temperatura do fluido: de 1 a 95 °C.
• Temperatura ambiente máxima: 65 °C.
• Tempo nominal de abertura: 7 segundos a 50 Hz.
• Consumo elétrico: 4 VA durante o deslocamento.
• Comprimento do cabo: 1 m.
• Corpo da válvula: latão.
• Haste: aço inoxidável.
• Juntas: EPDM.

Controle automático de circuitos de aquecimento e refrigeração

A Resideo VC6613AJ1000/U foi projetada para abrir ou fechar automaticamente a passagem da água em função dos comandos recebidos do sistema de regulação. Pode ser integrada com termostatos, aquastatos, interruptores de fluxo e outros dispositivos de controle compatíveis com sua configuração elétrica.

Em uma instalação dividida por zonas, permite controlar de forma independente a vazão que circula para uma determinada parte do sistema, ajudando a adaptar o funcionamento do aquecimento ou da refrigeração à demanda de cada ambiente ou circuito.

Atuador a 230 V com controle SPDT de 3 fios

Esta variante da série VC utiliza um atuador para alimentação de rede de 200-240 V CA a 50/60 Hz. A linha é identificada comercialmente em Portugal como versão de 230 V e emprega um sistema de controle ON/OFF SPDT por 3 fios.

Quando o controlador solicita a abertura, o atuador desloca o mecanismo interno até alcançar a posição correspondente. Ao receber a ordem contrária, o motor volta a acionar a válvula até a posição de fechamento. Portanto, não utiliza um sistema convencional de retorno por mola, mas sim um acionamento motorizado em ambos os sentidos.

Abertura e fechamento rápidos em 7 segundos

O tempo nominal de curso especificado pela Resideo é de aproximadamente 7 segundos a 50 Hz. A 60 Hz, o fabricante indica um funcionamento aproximadamente 20 % mais rápido.

O atuador incorpora uma lógica interna que faz com que consuma energia apenas enquanto desloca a válvula para a posição solicitada. Seu consumo durante a manobra é de aproximadamente 4 VA.

Contato auxiliar SPDT integrado

A VC6613AJ1000/U dispõe de contato auxiliar SPDT, que pode ser utilizado para coordenar a posição da válvula com outros componentes da instalação. Isso permite, por exemplo, comandar uma bomba de circulação, transmitir um sinal a um sistema de controle ou autorizar o funcionamento de outro equipamento assim que a válvula atingir a posição requerida.

A documentação técnica da série VC especifica para o contato auxiliar uma capacidade de 1 A a 250 V CA, 50/60 Hz, com uma carga mínima de 0,05 A a 24 V CC.

Pressão máxima de 20 bar

A válvula admite uma pressão estática máxima de funcionamento de 20 bar e uma pressão diferencial máxima de até 4 bar. A construção equilibrada do cartucho permite que a vedação das passagens seja praticamente independente da pressão diferencial existente através da válvula.

Na versão de 2 vias, a água pode circular em qualquer um dos dois sentidos, o que traz flexibilidade durante o projeto e a montagem do circuito hidráulico.

Para água quente, fria e misturas com glicol

A série VC foi projetada para trabalhar com água e misturas de água com glicol de até 50 %, desde que a qualidade do fluido seja adequada para instalações hidrónicas, conforme as especificações da Resideo.

O intervalo normal de temperatura do meio situa-se entre 1 e 95 °C. A documentação técnica também contempla picos de curta duração de até 120 °C sob as condições estabelecidas pelo fabricante.

Corpo de latão e cartucho interno

O corpo hidráulico é fabricado em latão. O conjunto da haste incorpora aço inoxidável e o cartucho utiliza materiais técnicos como Ryton, Fortron ou Noryl, dependendo da versão de fabricação. As juntas e elementos de vedação são feitos em EPDM.

Todos os principais componentes móveis e de vedação concentram-se no conjunto do cartucho, simplificando a construção da válvula e as futuras operações de manutenção.

Funcionamento silencioso e redução do golpe de aríete

A Resideo projeta as válvulas hidrónicas VC para aproveitar um movimento sinusoidal do atuador. Esta característica favorece um acionamento silencioso e ajuda a reduzir os efeitos associados ao golpe de aríete quando a instalação está corretamente dimensionada.

Como em qualquer sistema hidráulico, uma velocidade de circulação excessiva ou uma pressão insuficiente em alta temperatura pode gerar ruídos nas tubagens, pelo que devem ser respeitados os critérios de dimensionamento da instalação.

Abertura manual para enchimento e manutenção

A válvula incorpora uma alavanca de abertura manual que permite manter a passagem aberta independentemente do funcionamento elétrico. Esta função pode ser utilizada durante operações de enchimento, purga ou esvaziamento do circuito e também permite abrir a válvula manualmente em caso de interrupção da alimentação.

Quando o funcionamento elétrico é restabelecido, o atuador pode voltar a responder automaticamente aos comandos do sistema de regulação.

Cabeça do atuador substituível sem esvaziar a instalação

Uma das vantagens da gama Resideo VC é que a cabeça do atuador pode ser desmontada e substituída sem esvaziar o circuito hidráulico, desde que o corpo da válvula e o conjunto do cartucho permaneçam instalados na tubagem.

Esta construção facilita as intervenções de manutenção, pois permite atuar sobre o motor ou o trem de engrenagens sem desmontar necessariamente o corpo hidráulico da instalação.

Comportamento em caso de falha de alimentação

Nas versões com atuador SPDT de 3 fios, uma interrupção do fornecimento elétrico faz com que a válvula permaneça na posição em que se encontrava no momento do corte. Quando a alimentação volta, o atuador responde novamente à solicitação do controlador.

Este comportamento deve ser levado em conta ao projetar o sistema, especialmente quando a aplicação exigir uma posição de segurança determinada em caso de falha elétrica.

Aplicações da válvula Resideo VC6613AJ1000/U

• Instalações de aquecimento divididas por zonas.
• Circuitos de refrigeração hidrónica.
• Sistemas de radiadores.
• Fan coils.
• Convetores e emissores hidráulicos.
• Pequenas instalações comerciais.
• Controle independente de ramais hidráulicos.
• Sistemas controlados por termostato ou outro dispositivo SPDT compatível.

Dados técnicos da Resideo VC6613AJ1000/U

• Fabricante: Resideo.
• Família: VC.
• Referência: VC6613AJ1000/U.
• Configuração: 2 vias.
• Tipo de conexão: BSPP fêmea.
• Medida: 3/4".
• Tensão de alimentação: 200-240 V CA.
• Frequência: 50/60 Hz.
• Tipo de comando: ON/OFF SPDT, 3 fios.
• Contato auxiliar: SPDT.
• Consumo do atuador: 4 VA durante a manobra.
• Tempo nominal de abertura: 7 segundos a 50 Hz.
• Pressão máxima de funcionamento: 20 bar.
• Pressão diferencial máxima: 4 bar.
• Temperatura normal do fluido: 1-95 °C.
• Pico de temperatura de curta duração: até 120 °C.
• Temperatura ambiente máxima: 65 °C.
• Fluido: água ou mistura de água e glicol.
• Concentração máxima de glicol: 50 %.
• Corpo: latão.
• Haste: aço inoxidável.
• Juntas: EPDM.
• Cabo: 1 m.
• Comprimento aproximado do corpo de 3/4": 94 mm.
• Largura aproximada do atuador: 68 mm.
• Altura aproximada do conjunto de 2 vias: 113 mm.
• Acionamento manual: sim.
• Atuador removível sem esvaziar o circuito: sim.

Válvula motorizada compacta para regulação por zonas

A Resideo VC6613AJ1000/U oferece uma solução de controle de vazão para instalações que exigem uma válvula motorizada de 2 vias, conexão fêmea de 3/4" e alimentação a 230 V. Seu acionamento rápido, elevada pressão admissível e possibilidade de substituir a cabeça sem esvaziar o circuito facilitam tanto a instalação quanto as operações posteriores de manutenção.

Para garantir um funcionamento adequado, devem ser respeitados os limites de pressão e temperatura, o esquema de ligação elétrica e as instruções de montagem especificadas pela Resideo, além de verificar a compatibilidade do controlador utilizado com o seu sistema ON/OFF SPDT de 3 fios.
