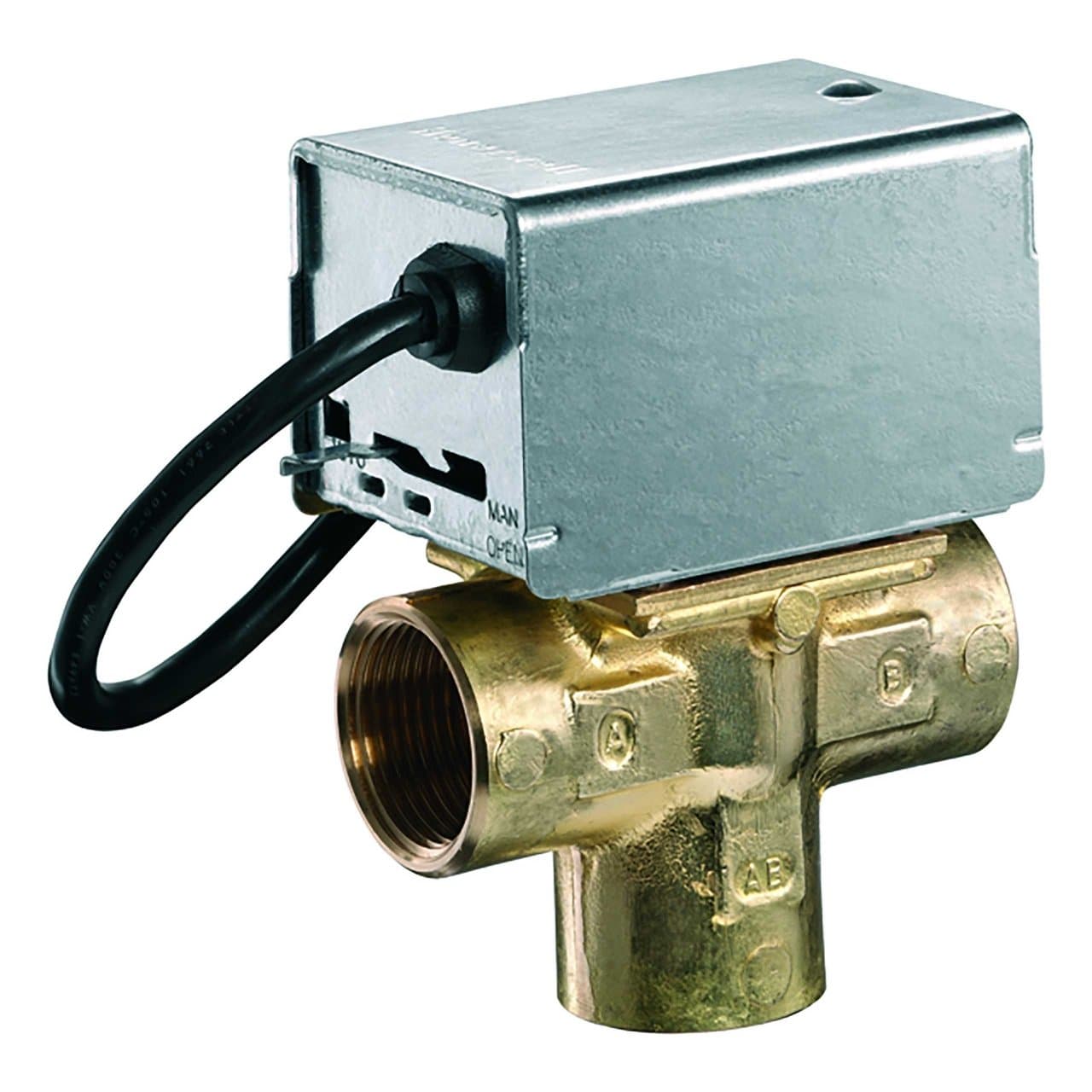

Válvula de zona motorizada de 3 vias 1"

A válvula de zona motorizada Resideo V4044C1312/U é uma válvula desviadora de 3 vias com conexões roscadas fêmea de 1", projetada para direcionar automaticamente o fluxo de água entre dois circuitos em instalações de aquecimento e água quente sanitária. Funciona por meio de um atuador elétrico a 230 V / 50 Hz com retorno por mola e oferece um Kvs de 8,1, proporcionando uma solução compacta para instalações hidráulicas domésticas e pequenas aplicações comerciais.

Esta versão da série V4044C opera por controle liga/desliga e dispõe de um corpo de latão preparado para temperaturas do fluido entre 5 e 88 °C. Para a referência de 1", a Resideo especifica uma pressão diferencial máxima de 0,55 bar, enquanto a pressão máxima de funcionamento da série é de 8,6 bar.

Características principais da Resideo V4044C1312/U

• Marca: Resideo.
• Série: V4044C.
• Referência: V4044C1312/U.
• Tipo: válvula de zona motorizada desviadora.
• Número de vias: 3.
• Funcionamento: liga/desliga.
• Conexões: rosca fêmea de 1".
• Diâmetro nominal: DN25.
• Kvs: 8,1.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Sinal de controle: SPST.
• Retorno: por mola.
• Pressão máxima de funcionamento: 8,6 bar.
• Pressão diferencial máxima: 0,55 bar.
• Temperatura do fluido: de 5 a 88 °C.
• Temperatura ambiente: de 5 a 50 °C.
• Corpo da válvula: latão.
• Tampa e base do atuador: aço galvanizado.
• Comprimento do cabo: 1.000 mm.

Válvula desviadora motorizada de 3 vias

A V4044C1312/U foi concebida para desviar o fluxo para um de dois circuitos. Ao contrário de uma válvula misturadora, o seu funcionamento é orientado para selecionar um percurso hidráulico ou outro, permitindo gerir automaticamente a distribuição da água conforme as necessidades da instalação.

A Resideo indica que a série V4044C pode ser utilizada para controlar o fluxo entre os circuitos de aquecimento e água quente sanitária em sistemas centrais totalmente bombeados. A válvula permite a passagem para apenas uma zona de cada vez, o que facilita a priorização ou seleção automática entre diferentes circuitos.

Conexões roscadas fêmea de 1"

A referência V4044C1312/U corresponde especificamente à variante com conexões de 1". As conexões internas roscadas facilitam a sua integração em instalações hidráulicas convencionais por meio de acessórios compatíveis.

Para esta medida, a Resideo estabelece um Kvs de 8,1, parâmetro que representa a capacidade hidráulica de passagem da válvula e que deve ser considerado juntamente com a vazão de projeto e a perda de pressão disponível na instalação.

Pressão diferencial máxima de 0,55 bar

A variante de 1" admite uma pressão diferencial máxima de 0,55 bar. Este valor determina a diferença máxima de pressão através da válvula dentro das condições de funcionamento especificadas pelo fabricante.

A pressão máxima de serviço indicada para a série V4044 é de 8,6 bar. Ambos os valores devem ser verificados durante o dimensionamento hidráulico para garantir que a válvula possa realizar corretamente as suas manobras de abertura e retorno.

Atuador elétrico a 230 V

O atuador funciona com alimentação de 230 V CA a 50 Hz, uma configuração habitual em instalações domésticas de aquecimento. O acionamento é do tipo liga/desliga por meio de um sinal SPST.

Quando o atuador recebe alimentação, o motor desloca a válvula para a posição correspondente. Ao desaparecer a tensão, a mola de retorno desloca novamente o mecanismo para a sua posição de repouso.

Retorno por mola

O sistema de retorno mecânico permite que a válvula adote automaticamente uma posição definida quando deixa de receber alimentação. Segundo a documentação da Resideo para a série V4044C, a válvula realiza o deslocamento elétrico para a porta A e retorna para a porta B por ação da mola.

O fabricante especifica um tempo aproximado de 18 segundos para o deslocamento motorizado para a porta A e cerca de 8 segundos para o retorno por mola para a porta B.

Controle liga/desliga

A Resideo V4044C1312/U opera por meio de um simples sistema ON/OFF ou liga/desliga. Isso permite comandá-la a partir de termostatos, aquastatos ou outros elementos de regulação compatíveis que forneçam o sinal exigido pelo atuador.

Este tipo de funcionamento é especialmente adequado quando é necessário apenas selecionar entre dois percursos hidráulicos, sem realizar uma regulação proporcional da vazão.

Sem contato auxiliar integrado

A série V4044C corresponde às versões sem microinterruptor auxiliar integrado. A Resideo diferencia estas válvulas da série V4044F, que incorpora contato auxiliar para sinalização ou controle de outros equipamentos.

Por esse motivo, a V4044C1312/U é especialmente indicada para instalações em que apenas é necessário realizar a comutação hidráulica entre os dois circuitos, sem exigir um sinal elétrico adicional de fim de curso.

Para água e misturas de água com glicol

A válvula é adequada para trabalhar com água e misturas de água com glicol compatíveis com os requisitos indicados pela Resideo e com as condições estabelecidas pela VDI 2035.

O intervalo de temperatura permitido para o fluido é de 5 a 88 °C, o que permite utilizá-la tanto em circuitos de aquecimento como em outros sistemas hidrônicos que operem dentro dessa faixa.

Corpo de latão

O corpo hidráulico é fabricado em latão, proporcionando resistência mecânica para o funcionamento habitual em sistemas de aquecimento. A tampa e a base do atuador são feitas de aço galvanizado, protegendo o mecanismo elétrico e de acionamento.

A sua construção combina em um único conjunto o corpo da válvula e o atuador motorizado, simplificando a sua incorporação em instalações novas ou em trabalhos de substituição de uma válvula compatível.

Aplicações da V4044C1312/U

Esta válvula desviadora pode ser utilizada em instalações onde seja necessário selecionar automaticamente um de dois circuitos hidráulicos. Entre as suas aplicações habituais encontram-se:

• Sistemas domésticos de aquecimento.
• Instalações de aquecimento e produção de AQS.
• Comutação entre circuito de aquecimento e acumulador de água quente.
• Instalações hidráulicas divididas em dois circuitos.
• Sistemas centrais totalmente bombeados.
• Pequenas instalações comerciais de climatização.
• Aplicações com água ou misturas compatíveis de água e glicol.

Funcionamento entre as portas A e B

A V4044 é uma válvula desviadora que utiliza uma conexão comum para direcionar o fluxo para uma das outras duas portas. Quando o atuador muda de posição, a passagem de água é comutada entre ambos os percursos, evitando alimentar simultaneamente as duas zonas nas aplicações para as quais foi projetada.

Este princípio é especialmente útil em sistemas onde existe uma prioridade de água quente sanitária ou onde um único gerador deve alimentar alternadamente diferentes partes da instalação.

Instalação e manutenção

A válvula deve ser instalada respeitando a identificação e a disposição das portas indicada pela Resideo. Também devem ser considerados o sentido do fluxo, a posição permitida do atuador e o espaço necessário para futuras operações de manutenção.

O fabricante dispõe de motores, cabeçotes de acionamento e kits de manutenção específicos para a família V4044, facilitando a substituição de determinados componentes sem necessidade de substituir sempre o conjunto completo.

Para garantir um funcionamento correto, devem ser respeitados os limites de temperatura, pressão estática e pressão diferencial, bem como as indicações de ligação elétrica estabelecidas nas instruções do fabricante.

Dados técnicos da Resideo V4044C1312/U

• Fabricante: Resideo.
• Família: V4044C.
• Referência: V4044C1312/U.
• Produto: válvula de zona motorizada.
• Configuração: 3 vias.
• Função hidráulica: desviadora.
• Controle: liga/desliga.
• Sinal de entrada: SPST.
• Conexões: rosca fêmea.
• Medida: 1".
• DN: 25.
• Kvs: 8,1.
• Pressão diferencial máxima: 0,55 bar.
• Pressão máxima de funcionamento: 8,6 bar.
• Tensão de alimentação: 230 V CA.
• Frequência: 50 Hz.
• Retorno: por mola.
• Tempo aproximado de acionamento para a porta A: 18 segundos.
• Tempo aproximado de retorno para a porta B: 8 segundos.
• Temperatura do fluido: 5-88 °C.
• Temperatura ambiente: 5-50 °C.
• Fluido: água ou mistura de água e glicol conforme as condições do fabricante.
• Material do corpo: latão.
• Tampa do atuador: aço galvanizado.
• Base do atuador: aço galvanizado.
• Comprimento do cabo: 1.000 mm.
• Contato auxiliar: não incorporado na versão V4044C.

Válvula de 3 vias para aquecimento e AQS

A Resideo V4044C1312/U combina uma conexão roscada de 1", Kvs 8,1, acionamento elétrico a 230 V e retorno por mola para gerir automaticamente o fluxo entre dois circuitos. A sua configuração desviadora é especialmente útil em sistemas onde é necessário alternar entre aquecimento e produção de água quente sanitária.

O seu corpo de latão e o funcionamento liga/desliga proporcionam uma solução simples para automatizar a distribuição da água. Para obter o desempenho previsto, é necessário dimensionar corretamente o circuito e respeitar a pressão diferencial máxima de 0,55 bar e as demais condições de instalação especificadas pela Resideo.
