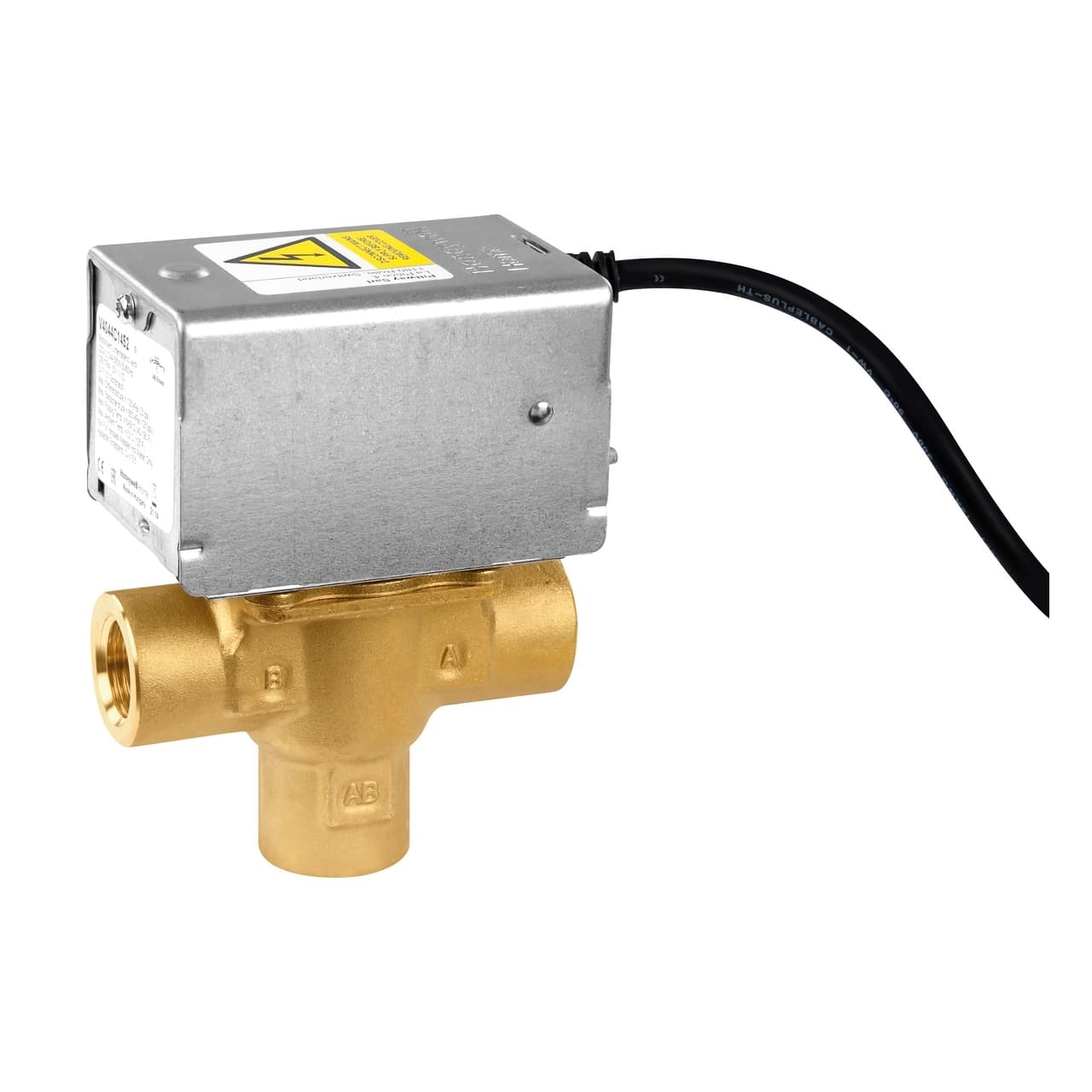

Válvula de zona motorizada de 3 vias 1"

A válvula de zona motorizada Resideo V4044F1034/U é uma válvula desviadora de 3 vias com ligação roscada interna de 1" (DN25), concebida para controlar o caudal de água quente ou fria em instalações de aquecimento e refrigeração. Equipada com atuador elétrico de 230 V, retorno por mola e contacto auxiliar SPST, permite gerir automaticamente a circulação entre os diferentes ramais de uma instalação hidráulica.

Este modelo pertence à série V4044F da Resideo e é especialmente indicado para instalações domésticas e pequenas aplicações comerciais. O seu corpo em latão, o acionamento de duas posições e a construção compacta facilitam a integração em sistemas hidrónicos de climatização, aquecimento e refrigeração.

Características principais da válvula Resideo V4044F1034/U

• Tipo: válvula de zona motorizada desviadora de 3 vias.
• Ligação: rosca interna de 1".
• Diâmetro nominal: DN25.
• Alimentação: 230 V CA, 50 Hz.
• Acionamento: elétrico de duas posições com retorno por mola.
• Valor Kvs: 8,1.
• Pressão máxima de serviço: 8,6 bar.
• Pressão diferencial máxima de fecho: 0,55 bar.
• Contacto auxiliar: SPST.
• Temperatura do fluido: de 5 a 88 °C.
• Temperatura ambiente máxima: 50 °C.
• Material do corpo: latão.
• Tampa e base do atuador: aço galvanizado.
• Referência: V4044F1034/U.

Controlo automático do caudal em instalações de aquecimento e refrigeração

A Resideo V4044F1034/U foi concebida para realizar a desvio automático do caudal entre as vias AB-A e AB-B. Desta forma, permite direcionar a água para diferentes circuitos em função da necessidade da instalação, sendo adequada para sistemas de aquecimento por zonas, climatização hidrónica e outras aplicações em que seja necessário selecionar automaticamente um de dois percursos hidráulicos.

O seu funcionamento de duas posições simplifica o controlo da instalação: um sinal elétrico aciona o motor da válvula e o sistema de retorno por mola permite recuperar automaticamente a posição correspondente quando cessa a alimentação elétrica.

Ligação de 1" e capacidade Kvs 8,1

A válvula incorpora ligações roscadas internas de 1", equivalentes a DN25, uma medida habitual em circuitos hidráulicos de aquecimento e refrigeração. O seu valor de caudal Kvs 8,1 permite trabalhar com instalações que requerem uma capacidade de passagem elevada dentro dos limites hidráulicos definidos pelo fabricante.

A pressão máxima de funcionamento indicada pela Resideo é de 8,6 bar, enquanto a pressão diferencial máxima para o fecho é de 0,55 bar.

Atuador motorizado a 230 V com retorno por mola

O atuador funciona com uma alimentação de 230 V CA a 50 Hz e utiliza um sistema de retorno por mola. A válvula foi concebida para aplicações de funcionamento cíclico, realizando a comutação entre as suas duas posições de acordo com os comandos recebidos pelo sistema de controlo.

O mecanismo incorpora ainda um acionamento manual, útil para posicionar a válvula quando necessário durante determinadas operações de instalação, verificação ou na ausência de alimentação elétrica.

Contacto auxiliar SPST integrado

Uma das características diferenciadoras da versão V4044F é a incorporação de um contacto auxiliar de fim de curso SPST. Este contacto permite coordenar o funcionamento da válvula com outros equipamentos da instalação, por exemplo uma caldeira, uma bomba de circulação ou outros componentes do sistema de controlo.

Desta forma, a válvula pode integrar sistemas de regulação em que seja necessário confirmar eletricamente uma determinada posição antes de ativar outro elemento da instalação.

Construção resistente para instalações hidrónicas

O corpo hidráulico da Resideo V4044F1034/U é fabricado em latão, enquanto a tampa e a base do atuador são em aço galvanizado. O veio utiliza aço inoxidável e os elementos internos de estanqueidade incluem materiais elastoméricos adaptados ao trabalho com circuitos de água.

A válvula pode ser utilizada com água ou misturas de água e glicol compatíveis com as especificações indicadas pela Resideo e pela norma VDI 2035. O intervalo de temperatura do fluido situa-se entre 5 e 88 °C, pelo que pode ser empregue tanto em circuitos de aquecimento como de refrigeração.

Manutenção simplificada

A construção da série V4044 foi pensada para facilitar as tarefas de instalação e manutenção. A Resideo indica que o conjunto motorizado pode ser substituído sem desmontar as ligações hidráulicas do corpo da válvula nem esvaziar completamente o circuito, reduzindo a intervenção necessária em operações de manutenção.

Além disso, o seu design compacto facilita a instalação em salas técnicas, armários de instalações e outros espaços onde a área disponível é limitada.

Aplicações da válvula de zona Resideo V4044F1034/U

Esta válvula motorizada de 3 vias é indicada para o controlo hidrónico em diferentes tipos de instalações, entre as quais:

• Instalações domésticas de aquecimento.
• Sistemas de aquecimento divididos por zonas.
• Circuitos de refrigeração por água.
• Sistemas de climatização hidrónica.
• Pequenas instalações comerciais.
• Controlo e desvio de água quente ou fria entre dois circuitos.
• Instalações onde seja necessário coordenar a válvula com uma bomba, caldeira ou outro dispositivo através de contacto auxiliar.

Dados técnicos da Resideo V4044F1034/U

• Marca: Resideo.
• Série: V4044F.
• Referência: V4044F1034/U.
• Tipo de válvula: válvula de zona desviadora.
• Número de vias: 3.
• Tipo de controlo: 2 posições.
• Tamanho da ligação: 1".
• Diâmetro nominal: DN25.
• Tipo de ligação: rosca interna BSPP.
• Kvs: 8,1.
• Cv: 9,5.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Contacto auxiliar: sim.
• Tipo de contacto auxiliar: SPST.
• Retorno: por mola.
• Acionamento manual: sim.
• Pressão máxima de serviço: 8,6 bar.
• Pressão diferencial máxima de fecho: 0,55 bar.
• Temperatura mínima do fluido: 5 °C.
• Temperatura máxima do fluido: 88 °C.
• Temperatura ambiente máxima: 50 °C.
• Material do corpo: latão.
• Material do veio: aço inoxidável.
• Material da esfera: NBR.
• Material das juntas: EPDM.
• Fluidos compatíveis: água e misturas de água-glicol, de acordo com as condições indicadas pelo fabricante.

Válvula de 3 vias para regulação por zonas

Graças à combinação de ligação DN25 de 1", Kvs 8,1, alimentação a 230 V, retorno por mola e contacto auxiliar, a Resideo V4044F1034/U permite automatizar a distribuição de água em instalações de aquecimento e refrigeração. A sua configuração de três vias facilita a comutação entre dois circuitos, enquanto o contacto auxiliar permite integrá-la com outros componentes do sistema de climatização.

Para garantir o funcionamento correto da válvula devem ser respeitados o sentido de circulação, as posições de montagem, os limites de pressão e temperatura e as instruções de ligação elétrica especificadas pela Resideo.
