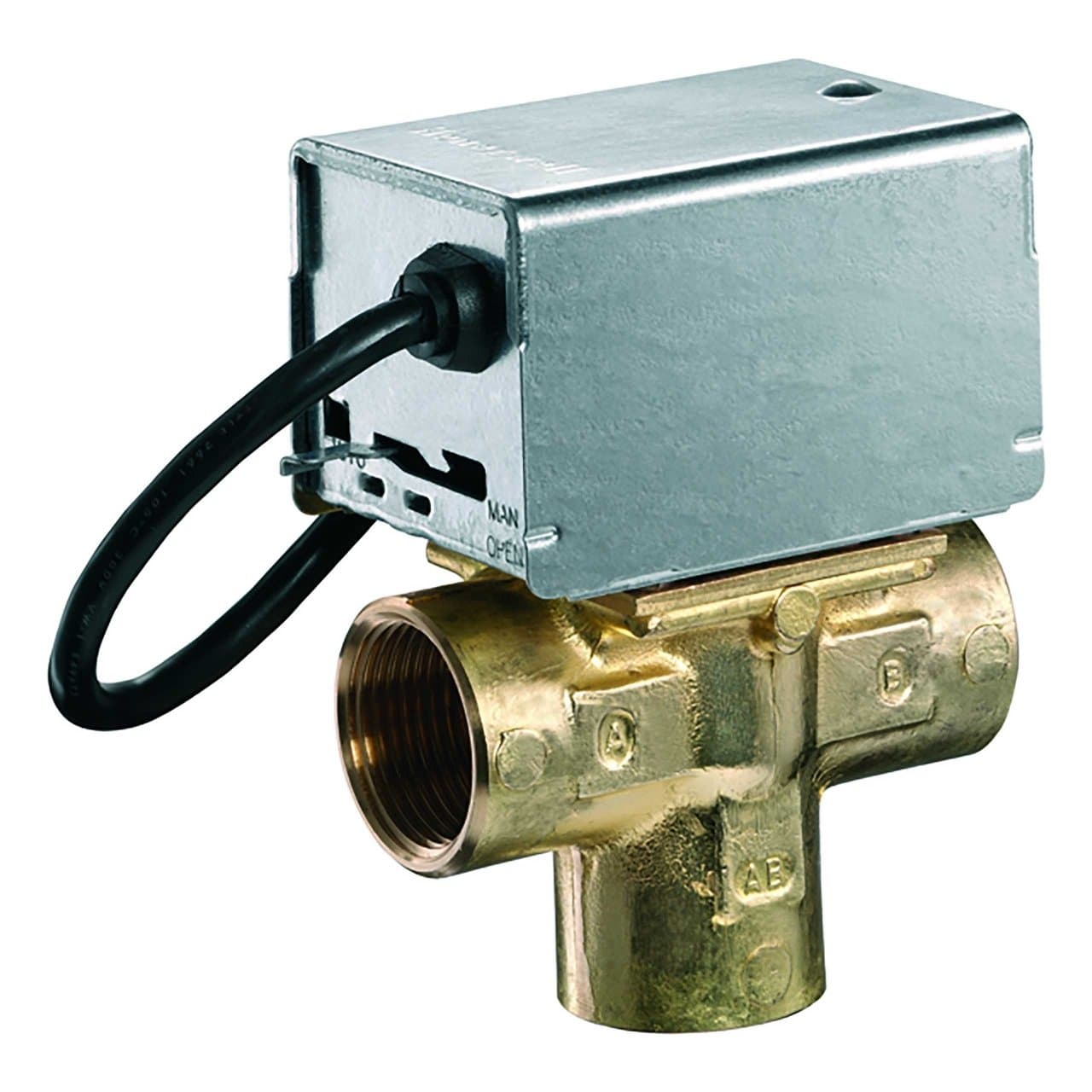

Válvula de zona motorizada de 3 vias 3/4"

A válvula de zona motorizada Resideo V4044C1189/U é uma válvula desviadora de 3 vias com ligações roscadas fêmea de 3/4", concebida para controlar automaticamente a distribuição de água em instalações de aquecimento e refrigeração. Incorpora um atuador elétrico a 230 V / 50 Hz com retorno por mola e funciona em controlo tudo-ou-nada, permitindo desviar o caudal entre dois circuitos hidráulicos.

Esta referência oferece um Kvs de 6,0 e admite uma pressão diferencial máxima de 0,69 bar. O seu corpo em latão, a alimentação direta a 230 V e o funcionamento automático tornam-na uma solução especialmente indicada para sistemas de aquecimento por água, produção de água quente sanitária e outras instalações hidrónicas onde seja necessário selecionar entre dois percursos de circulação.

Características principais da Resideo V4044C1189/U

• Marca: Resideo.
• Série: V4044C.
• Referência: V4044C1189/U.
• Tipo: válvula de zona motorizada desviadora.
• Número de vias: 3.
• Funcionamento: tudo-ou-nada.
• Ligações: rosca fêmea de 3/4".
• Diâmetro nominal: DN20.
• Kvs: 6,0.
• Pressão diferencial máxima: 0,69 bar.
• Pressão máxima de serviço da série: 8,6 bar.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Controlo: ON/OFF através de sinal SPST.
• Retorno: por mola.
• Temperatura do fluido: de 5 a 88 °C.
• Corpo: latão.
• Contacto auxiliar: não incorporado na versão V4044C.

Válvula desviadora de 3 vias

A V4044C1189/U foi concebida para realizar uma função de desvio do caudal. A sua ligação comum permite direcionar a água para um ou outro ramal do sistema em função da posição do atuador, tornando possível automatizar a seleção entre dois circuitos hidráulicos.

Esta configuração é útil, por exemplo, em instalações onde um mesmo gerador deve alimentar alternadamente um circuito de aquecimento ou um circuito destinado à produção de água quente sanitária. Também pode ser utilizada noutros sistemas hidrónicos compatíveis que exijam a seleção automática de um de dois percursos.

Ligações de 3/4" e Kvs 6,0

A referência V4044C1189/U corresponde especificamente à versão com ligações roscadas fêmea de 3/4". A sua capacidade hidráulica é definida por um valor Kvs de 6,0, parâmetro que deve ser considerado em conjunto com o caudal requerido e a perda de carga disponível ao dimensionar a instalação.

A Resideo especifica para esta variante uma pressão diferencial máxima de 0,69 bar. Respeitar este limite é importante para garantir que o mecanismo possa efetuar corretamente a comutação entre as suas posições.

Atuador elétrico a 230 V

A válvula incorpora um atuador preparado para funcionar com uma alimentação de 230 V CA a 50 Hz. O seu sistema de controlo tudo-ou-nada permite comandá-la através de termóstatos, aquastatos ou outros dispositivos compatíveis com um sinal ON/OFF.

O atuador realiza eletricamente o deslocamento para uma das posições de trabalho e dispõe de retorno mecânico por mola quando a alimentação desaparece. Esta configuração permite estabelecer uma posição definida de repouso sem necessidade de manter o motor alimentado para efetuar o retorno.

Controlo ON/OFF com retorno por mola

A família V4044 utiliza um mecanismo de duas posições. Quando ocorre uma solicitação, o atuador desloca o elemento interno para alterar o percurso da água. Ao cessar a alimentação, a mola devolve a válvula à sua posição de repouso.

Este funcionamento é adequado para aplicações em que não é necessária uma regulação proporcional do caudal, mas sim uma comutação completa entre dois circuitos.

Sem contacto auxiliar integrado

A versão V4044C não incorpora microinterruptor auxiliar de fim de curso. A Resideo diferencia esta gama das válvulas V4044F, que dispõem de contacto auxiliar para sinalização ou coordenação elétrica com bombas, caldeiras ou outros equipamentos.

Por isso, a V4044C1189/U é indicada para instalações onde apenas é necessário controlar hidraulicamente o desvio da água através do atuador, sem exigir um sinal elétrico adicional associado à posição final da válvula.

Corpo em latão para instalações hidrónicas

O corpo da válvula é fabricado em latão, material amplamente utilizado em componentes hidráulicos destinados a instalações de aquecimento e climatização. A sua construção compacta permite integrar num único conjunto o corpo desviador e o atuador elétrico.

A Resideo especifica um intervalo de temperatura do fluido de 5 a 88 °C, adequado para numerosas aplicações de aquecimento e refrigeração por água dentro dos limites estabelecidos pelo fabricante.

Pressão máxima de serviço de 8,6 bar

A família V4044 foi concebida para trabalhar com uma pressão máxima de serviço de 8,6 bar. No caso concreto da V4044C1189/U, o limite de pressão diferencial indicado pela Resideo é de 0,69 bar.

Ambos os parâmetros devem ser verificados durante o dimensionamento hidráulico, uma vez que uma pressão diferencial superior à admitida pode afetar a correta manobra e fecho da válvula.

Abertura manual

A construção da série V4044 incorpora um mecanismo de acionamento manual que permite atuar sobre a válvula quando não há alimentação elétrica. Esta função é prática durante trabalhos de colocação em funcionamento, enchimento, esvaziamento ou verificação da instalação.

Ao restabelecer-se o funcionamento elétrico, o mecanismo volta a trabalhar automaticamente de acordo com as ordens recebidas pelo sistema de controlo.

Manutenção simplificada

A gama V4044 foi concebida para facilitar as intervenções de manutenção. A Resideo indica que o cabeçote motorizado pode ser desmontado ou substituído sem desmontar as ligações hidráulicas do corpo nem esvaziar o circuito quando a intervenção afeta apenas o atuador.

O motor também pode ser substituído mantendo o corpo da válvula instalado, reduzindo o tempo necessário para determinadas reparações e evitando intervir desnecessariamente nas tubagens.

Aplicações habituais

A válvula motorizada Resideo V4044C1189/U pode ser utilizada em diferentes sistemas hidrónicos de controlo automático, entre eles:

• Instalações domésticas de aquecimento.
• Sistemas de aquecimento central.
• Instalações com produção de água quente sanitária.
• Comutação entre aquecimento e acumulação de AQS.
• Circuitos hidráulicos divididos em dois ramais.
• Pequenas instalações comerciais.
• Sistemas de climatização por água.
• Aplicações que exijam uma válvula desviadora de três vias.

Diferença entre as séries V4044C e V4044F

Dentro da gama de válvulas de zona de três vias da Resideo existem diferentes configurações. A V4044C1189/U oferece controlo tudo-ou-nada a 230 V e retorno por mola, mas não dispõe de contacto auxiliar.

A variante V4044F1000/U partilha a ligação de 3/4", o Kvs 6,0 e a pressão diferencial máxima de 0,69 bar, mas acrescenta um microinterruptor auxiliar SPDT. Esta diferença deve ser considerada quando o esquema elétrico da instalação necessitar de confirmar a posição da válvula ou comandar outros equipamentos através de um contacto de fim de curso.

Dados técnicos da Resideo V4044C1189/U

• Fabricante: Resideo.
• Família: V4044C.
• Referência: V4044C1189/U.
• Aplicação: controlo hidrónico.
• Tipo de válvula: motorizada desviadora.
• Número de vias: 3.
• Tipo de controlo: tudo-ou-nada.
• Sinal de comando: ON/OFF SPST.
• Ligação: rosca fêmea.
• Medida: 3/4".
• Diâmetro nominal: DN20.
• Kvs: 6,0.
• Pressão diferencial máxima: 0,69 bar.
• Pressão máxima de serviço: 8,6 bar.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Retorno: por mola.
• Temperatura do fluido: 5-88 °C.
• Corpo: latão.
• Ligações: interiores roscadas.
• Contacto auxiliar: não.
• Acionamento manual: sim.
• Cabeçote motorizado substituível: sim.

Controlo automático do caudal entre dois circuitos

A Resideo V4044C1189/U de 3 vias e 3/4" permite automatizar a distribuição da água entre dois ramais através de um sistema tudo-ou-nada simples e fiável. O seu Kvs 6,0, corpo em latão, alimentação a 230 V e retorno por mola facilitam a sua integração em instalações de aquecimento e climatização que exijam uma válvula desviadora motorizada.

Para assegurar um funcionamento correto devem ser respeitados especialmente a pressão diferencial máxima de 0,69 bar, o intervalo de temperatura de 5 a 88 °C e as instruções de ligação, orientação e manutenção estabelecidas pela Resideo.
