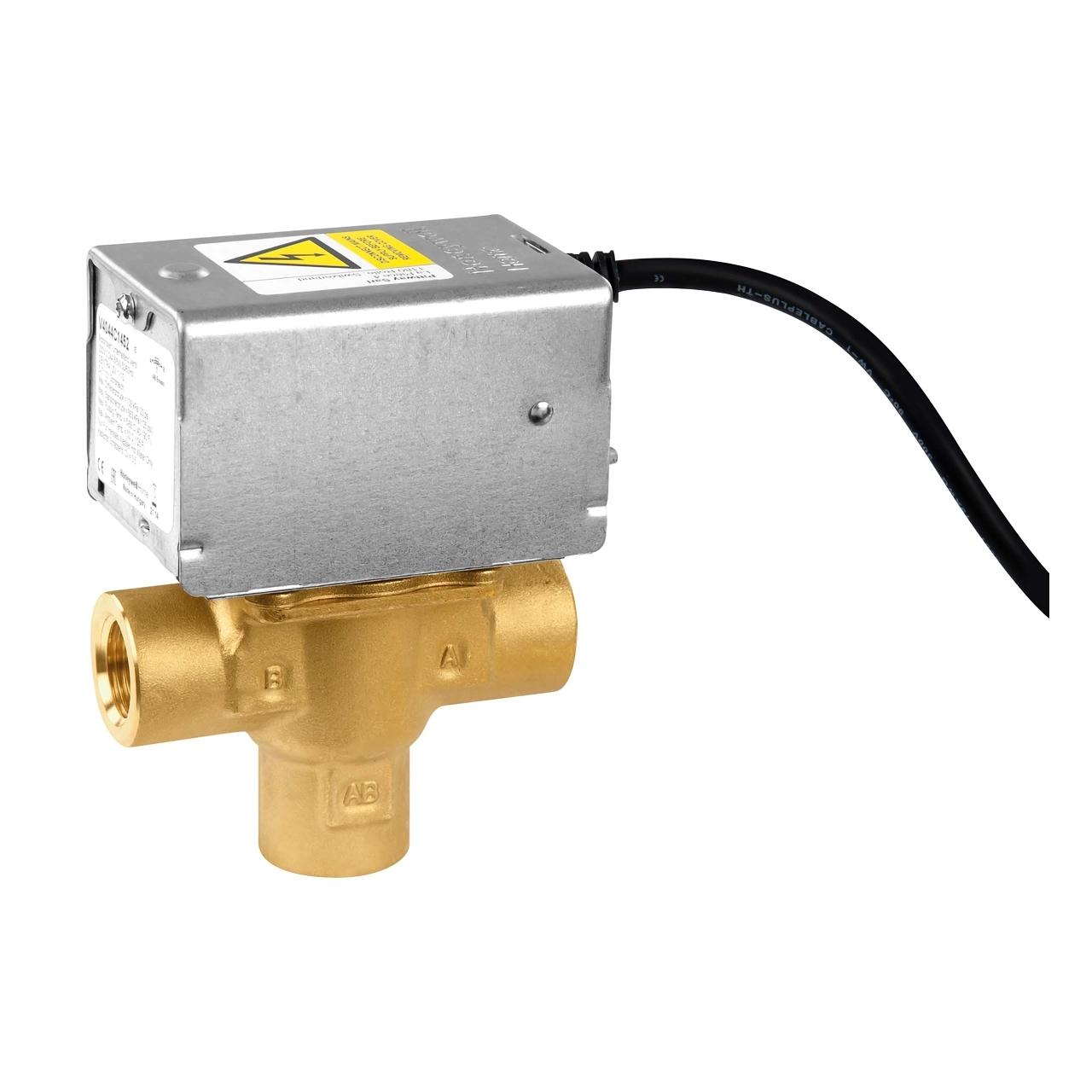

Válvula de zona motorizada de 3 vias 3/4"

A válvula de zona motorizada Resideo V4044F1000/U é uma válvula desviadora de 3 vias com conexões roscadas fêmea BSPP de 3/4", projetada para controlar e desviar automaticamente o fluxo de água quente ou fria em instalações de aquecimento e refrigeração. Incorpora um atuador elétrico a 230 V, retorno por mola e contato auxiliar SPDT, sendo especialmente adequada para sistemas domésticos e pequenas instalações comerciais que precisam gerir a passagem da água entre dois circuitos.

Esta versão da série V4044F oferece um valor Kvs de 6,0, uma pressão máxima de funcionamento de 8,6 bar e uma pressão diferencial máxima de fechamento de 0,69 bar. Sua construção compacta, corpo em latão e a possibilidade de substituir o cabeçote motorizado sem desmontar o corpo hidráulico facilitam tanto a instalação quanto as operações posteriores de manutenção.

Características principais da Resideo V4044F1000/U

• Marca: Resideo.
• Série: V4044F.
• Referência: V4044F1000/U.
• Tipo: válvula de zona motorizada desviadora.
• Número de vias: 3.
• Funcionamento: on/off, 2 posições.
• Conexão: rosca fêmea BSPP de 3/4".
• Diâmetro nominal: DN20.
• Kvs: 6,0.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Retorno: por mola.
• Contato auxiliar: SPDT.
• Pressão máxima de funcionamento: 8,6 bar.
• Pressão diferencial máxima de fechamento: 0,69 bar.
• Temperatura do fluido: de 5 a 88 °C.
• Tempo nominal de manobra: aproximadamente 30 segundos.
• Consumo elétrico: 9,6 VA.
• Corrente: aproximadamente 0,04 A.
• Comprimento do cabo: 1 m.
• Acionamento manual: sim.
• Material do corpo: latão.

Válvula desviadora de 3 vias para instalações hidráulicas

A Resideo V4044F1000/U foi projetada para realizar um controle desviador do fluxo entre as vias AB-A e AB-B. Diferentemente de uma válvula misturadora, sua função principal é direcionar a água proveniente de uma via comum para um dos dois percursos disponíveis, conforme a demanda da instalação.

Essa configuração permite utilizá-la em instalações de aquecimento ou refrigeração onde seja necessário alternar automaticamente o fluxo entre dois circuitos. Pode ser empregada, por exemplo, para gerir diferentes zonas, circuitos hidráulicos ou equipamentos terminais dentro de sistemas compatíveis com sua configuração de três vias.

Atuador elétrico a 230 V com retorno por mola

O atuador incorporado funciona com alimentação de 230 V CA a 50 Hz. Seu mecanismo motorizado desloca a válvula para a posição requerida quando recebe alimentação e utiliza um sistema de retorno por mola para retornar à posição de repouso quando cessa o sinal elétrico.

Esse princípio de funcionamento permite integrar a válvula com termostatos, aquastatos e outros sistemas de regulação on/off compatíveis. A Resideo especifica para este modelo um consumo aproximado de 9,6 VA e uma corrente de cerca de 0,04 A.

Contato auxiliar SPDT integrado

A principal diferença da série V4044F em relação a determinadas versões V4044C é a incorporação de um microinterruptor auxiliar SPDT. Esse contato permite usar a posição da válvula como sinal para controlar outros componentes da instalação.

Pode ser utilizado, por exemplo, para coordenar o funcionamento de uma bomba, uma caldeira ou outro equipamento assim que a válvula concluir a manobra requerida. A Resideo especifica uma capacidade do contato auxiliar de 2,2 A a 220-240 V CA e 50 Hz.

Conexões roscadas fêmea de 3/4"

A referência V4044F1000/U utiliza conexões internas BSPP de 3/4", correspondentes a um diâmetro nominal DN20. Esse formato facilita a montagem por meio de conexões roscadas comuns em instalações de aquecimento e climatização.

O modelo apresenta um valor Kvs de 6,0, dado que define sua capacidade hidráulica e deve ser considerado no dimensionamento da instalação, juntamente com a vazão necessária e a pressão diferencial disponível.

Pressão de trabalho e capacidade hidráulica

A válvula admite uma pressão estática máxima de 8,6 bar. Para esta variante de 3/4", a Resideo estabelece uma pressão diferencial máxima de fechamento de 0,69 bar.

Esses valores devem ser respeitados durante o projeto e a colocação em funcionamento do circuito para garantir que o atuador possa efetuar corretamente a comutação entre as duas vias e manter um funcionamento adequado ao longo de sua vida útil.

Para água quente e fria

A V4044F1000/U é indicada para o controle hidrônico de água quente ou fria em sistemas de aquecimento e refrigeração. Sua faixa de temperatura do fluido situa-se entre 5 e 88 °C.

A Resideo também contempla sua utilização com água ou misturas de água e glicol compatíveis com os requisitos estabelecidos para esse tipo de circuito. A qualidade da água e a concentração do fluido devem ser mantidas dentro das condições especificadas pelo fabricante.

Manobra em aproximadamente 30 segundos

A válvula utiliza um sistema de acionamento de duas posições e realiza o desvio do fluxo em um tempo nominal de aproximadamente 30 segundos. Esse funcionamento progressivo permite realizar a transição entre os dois percursos hidráulicos de forma controlada.

O mecanismo foi projetado para trabalhar de forma cíclica, respondendo aos comandos do sistema de regulação quando a demanda de aquecimento ou refrigeração muda.

Acionamento manual integrado

A válvula incorpora uma alavanca de acionamento manual que permite operar o mecanismo quando não há alimentação elétrica. Essa função é especialmente útil durante tarefas de enchimento, esvaziamento, colocação em serviço ou verificação da instalação.

Quando a alimentação é restabelecida, o mecanismo volta ao funcionamento automático previsto pelo atuador e pelo sistema de controle.

Corpo em latão e materiais resistentes

O corpo hidráulico da Resideo V4044F1000/U é fabricado em latão. A sede também utiliza latão, enquanto a haste é de aço inoxidável. O elemento de fechamento é fabricado em NBR e as vedações utilizam EPDM.

A tampa e a base do atuador são fabricadas em aço galvanizado, proporcionando proteção mecânica ao conjunto elétrico e ao mecanismo de acionamento.

Manutenção simplificada do atuador

A construção da série V4044 permite remover ou substituir o cabeçote motorizado completo sem desmontar as conexões hidráulicas do corpo da válvula nem esvaziar o sistema. O próprio motor também pode ser substituído sem retirar o corpo hidráulico.

Essa característica simplifica as operações de manutenção quando a intervenção afeta apenas o atuador, reduzindo o trabalho necessário sobre as tubulações da instalação.

Instalação compacta

A Resideo projetou a linha V4044 com uma construção compacta voltada para facilitar sua integração em instalações domésticas e pequenos sistemas comerciais. O modelo é fornecido com um cabo de conexão de 1 metro, permitindo sua ligação ao circuito de regulação.

Durante a montagem, deve-se respeitar a disposição das vias, o sentido de circulação indicado pelo fabricante e as posições de instalação permitidas. Além disso, o atuador deve ser mantido protegido contra condições ambientais incompatíveis com suas especificações.

Aplicações da válvula Resideo V4044F1000/U

• Instalações de aquecimento doméstico.
• Pequenas instalações comerciais.
• Sistemas de refrigeração hidrônica.
• Controle de água quente e fria.
• Instalações de aquecimento divididas por zonas.
• Desvio automático do fluxo entre dois circuitos.
• Sistemas com radiadores ou emissores hidráulicos.
• Aplicações com fan coils compatíveis.
• Instalações que exijam um contato auxiliar para coordenar outros equipamentos.

Dados técnicos da Resideo V4044F1000/U

• Fabricante: Resideo.
• Linha: V4044F.
• Referência: V4044F1000/U.
• Aplicação: controle hidrônico.
• Tipo: válvula de zona desviadora motorizada.
• Número de vias: 3.
• Controle: 2 posições, on/off.
• Configuração de fluxo: AB-A / AB-B.
• Conexão: BSPP interna.
• Medida: 3/4".
• Diâmetro nominal: DN20.
• Kvs: 6,0.
• Cv: 7,0.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Consumo elétrico: 9,6 VA.
• Corrente: 0,04 A.
• Retorno: por mola.
• Contato auxiliar: SPDT.
• Capacidade do contato auxiliar: 2,2 A a 220-240 V CA, 50 Hz.
• Pressão estática máxima: 8,6 bar.
• Pressão diferencial máxima de fechamento: 0,69 bar.
• Temperatura do fluido: 5-88 °C.
• Temperatura ambiente máxima: 52 °C.
• Umidade relativa de funcionamento: 5-95 %, sem condensação.
• Tempo nominal de manobra: 30 segundos.
• Comprimento do cabo: 1 m.
• Material do corpo: latão.
• Material da sede: latão.
• Material da haste: aço inoxidável.
• Elemento de fechamento: NBR.
• Vedações: EPDM.
• Tampa e base do atuador: aço galvanizado.
• Abertura manual: sim.

Controle automático do fluxo entre dois circuitos

A válvula motorizada Resideo V4044F1000/U de 3 vias e 3/4" reúne em um único conjunto uma válvula desviadora, um atuador elétrico a 230 V, retorno por mola e um contato auxiliar SPDT. Seu Kvs de 6,0 e suas conexões roscadas fêmea facilitam sua integração em sistemas de aquecimento e refrigeração que precisem alternar automaticamente o fluxo entre dois ramais.

A possibilidade de acionamento manual e de substituir o cabeçote motorizado sem desmontar o corpo hidráulico facilita as tarefas de colocação em serviço e manutenção. Para garantir um funcionamento correto, devem ser respeitadas as condições de pressão, temperatura, ligação elétrica e montagem indicadas pela Resideo.
