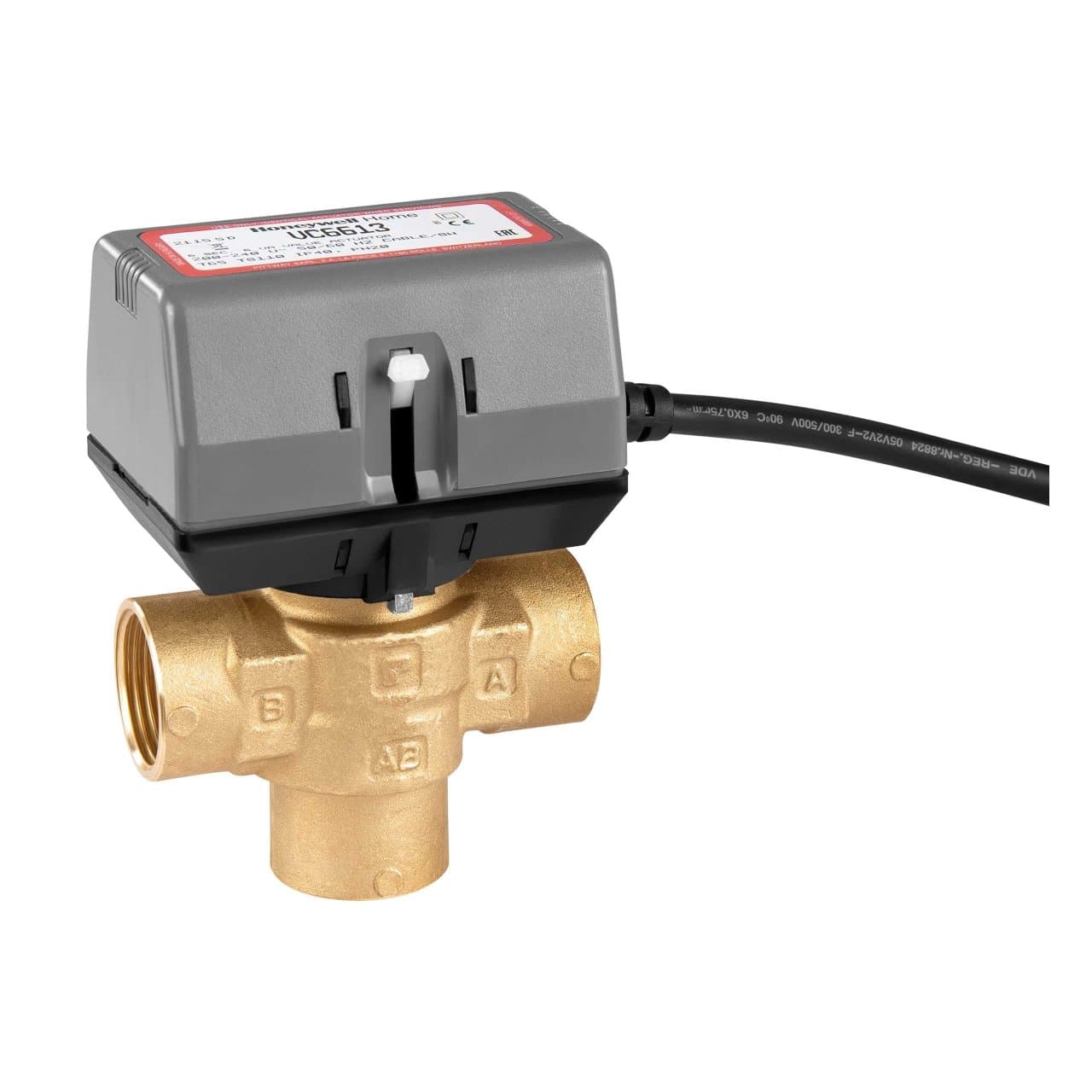

Válvula de zona motorizada de 3 vias 3/4"

A válvula de zona motorizada Resideo VC6613MH6000/U é uma válvula hidrónica de 3 vias com conexões roscadas fêmea BSPP de 3/4", projetada para desviar automaticamente o fluxo de água entre dois circuitos em instalações de aquecimento e refrigeração. Incorpora um atuador elétrico de 230 V, controle ON/OFF por sinal SPDT de 3 fios e contato auxiliar, oferecendo uma solução compacta para instalações domésticas e pequenas aplicações comerciais.

A válvula trabalha com uma configuração hidráulica AB-A / AB-B e foi projetada para suportar uma pressão estática máxima de 20 bar e uma pressão diferencial máxima de 4 bar. O atuador realiza a abertura ou o fechamento em aproximadamente 7 segundos a 50 Hz, permitindo uma resposta rápida aos comandos do sistema de regulação.

Características principais da Resideo VC6613MH6000/U

• Marca: Resideo.
• Série: VC.
• Referência: VC6613MH6000/U.
• Tipo: válvula de zona motorizada.
• Número de vias: 3.
• Configuração hidráulica: desviadora AB-A / AB-B.
• Conexão: rosca fêmea BSPP de 3/4".
• Diâmetro nominal: DN20.
• Alimentação: 200-240 V CA.
• Frequência: 50/60 Hz.
• Controle: ON/OFF SPDT de 3 fios.
• Contato auxiliar: SPDT.
• Tempo de manobra: aproximadamente 7 segundos a 50 Hz.
• Consumo do atuador: 4 VA durante o movimento.
• Pressão máxima de funcionamento: 20 bar.
• Pressão diferencial máxima: 4 bar.
• Temperatura do fluido: de 1 a 95 °C.
• Temperatura ambiente máxima: 65 °C.
• Corpo: latão.
• Haste: aço inoxidável.
• Juntas: EPDM.
• Comprimento do cabo: 1 m.

Válvula desviadora de 3 vias

A Resideo VC6613MH6000/U utiliza uma configuração de três vias com uma entrada comum AB e duas vias A e B. O atuador desloca o cartucho interno para direcionar o fluxo entre AB-A ou AB-B conforme o sinal recebido do sistema de regulação.

Quando a haste se desloca para baixo, a via B fica fechada e a água circula entre AB e A. Com a haste na posição superior, a passagem ocorre entre AB e B. Essa disposição permite utilizar a válvula para desviar a água entre dois circuitos hidráulicos diferentes.

Controle ON/OFF SPDT de 3 fios

A série VC6613 está preparada para controle ON/OFF por sinal SPDT de 3 fios. O motor recebe alimentação para se deslocar em ambos os sentidos, portanto não utiliza o funcionamento convencional com retorno por mola.

Quando o controlador ordena a mudança de circuito, o atuador move o cartucho até a posição correspondente. Uma vez alcançada a posição final, a lógica interna interrompe o motor, de forma que o consumo elétrico ocorre principalmente durante o deslocamento da válvula.

Em caso de interrupção da alimentação elétrica, a válvula permanece na posição em que se encontrava. Quando a tensão retorna, ela responde novamente ao comando recebido do controlador.

Alimentação a 230 V

A referência VC6613MH6000/U utiliza um atuador preparado para uma tensão de alimentação de 200 a 240 V CA a 50/60 Hz, comercializado habitualmente como versão de 230 V. Isso facilita sua integração em instalações de aquecimento e climatização com circuitos de comando alimentados diretamente pela rede elétrica.

O consumo nominal do atuador é de aproximadamente 4 VA enquanto muda de posição.

Abertura e fechamento rápidos

O atuador da válvula proporciona uma manobra rápida. A Resideo especifica um tempo nominal de aproximadamente 7 segundos a 50 Hz. A uma frequência de 60 Hz, o deslocamento pode ocorrer aproximadamente 20 % mais rápido.

Essa velocidade de atuação facilita uma resposta ágil em sistemas de aquecimento e refrigeração por zonas quando a demanda térmica muda.

Contato auxiliar SPDT

A versão VC6613M incorpora um contato auxiliar SPDT que permite integrar a posição da válvula com outros componentes do sistema. Esse contato pode ser usado para transmitir um sinal de posição ou coordenar o funcionamento com bombas, caldeiras ou outros elementos de regulação.

A documentação técnica da série especifica para o contato auxiliar uma capacidade de 1 A a 250 V CA, 50/60 Hz, com uma carga mínima de 0,05 A a 24 V CC.

Pressão de funcionamento de até 20 bar

A válvula foi projetada para trabalhar com uma pressão estática máxima de 20 bar. A pressão diferencial máxima admissível entre as conexões é de 4 bar, o que permite sua integração em uma ampla variedade de circuitos hidrônicos dentro dos limites indicados pela Resideo.

A construção equilibrada do cartucho reduz a influência da pressão diferencial sobre o mecanismo de fechamento, favorecendo um acionamento estável nas condições de serviço especificadas.

Para água quente e fria

A série VC pode trabalhar com água quente, água fria e misturas de água com glicol. A ficha técnica europeia atual da Resideo especifica uma concentração máxima de glicol de 50 %, com qualidade da água conforme os requisitos indicados para instalações hidrônicas.

A temperatura normal de trabalho do fluido situa-se entre 1 e 95 °C. A documentação do fabricante também contempla picos de curta duração de até 120 °C sob as condições especificadas.

Corpo de latão e componentes resistentes

O corpo hidráulico da válvula é fabricado em latão. O conjunto da haste utiliza aço inoxidável e o cartucho incorpora materiais técnicos de alta resistência, enquanto as juntas e os elementos de vedação são fabricados em EPDM.

Todos os principais elementos móveis e de vedação estão agrupados no cartucho interno, uma construção que simplifica a manutenção e reduz o número de componentes móveis alojados diretamente no corpo da válvula.

Atuador removível para facilitar a manutenção

O atuador pode ser removido do corpo hidráulico sem necessidade de esvaziar previamente toda a instalação. Essa característica permite substituir o motor ou o conjunto atuador mantendo instalado o corpo da válvula e o cartucho hidráulico.

Se o problema estiver no próprio cartucho ou houver um vazamento hidráulico, será necessário isolar ou drenar o circuito seguindo as instruções de serviço do fabricante antes de intervir no conjunto interno.

Projetada para funcionamento silencioso

As válvulas hidrônicas Resideo VC utilizam um movimento progressivo do mecanismo interno projetado para proporcionar um funcionamento silencioso quando a instalação está corretamente dimensionada.

Uma velocidade excessiva da água ou uma pressão hidráulica insuficiente em sistemas que operam em temperaturas elevadas podem gerar ruído nas tubulações, por isso devem ser respeitados os critérios de dimensionamento e balanceamento hidráulico da instalação.

Aplicações habituais

A válvula Resideo VC6613MH6000/U pode ser utilizada em diferentes instalações hidrônicas onde seja necessário desviar automaticamente a água entre dois circuitos:

• Instalações de aquecimento por zonas.
• Sistemas de refrigeração por água.
• Circuitos de radiadores.
• Fan coils e unidades terminais hidrônicas.
• Convectores de água.
• Sistemas de climatização domésticos.
• Pequenas instalações comerciais.
• Desvio entre diferentes circuitos hidráulicos.
• Instalações geridas por termostatos ou controladores SPDT compatíveis.

Dimensões da válvula de 3 vias

Segundo a ficha técnica da série VC, o corpo de 3 vias com conexão BSPP de 3/4" apresenta dimensões compactas que facilitam sua montagem em instalações onde o espaço disponível é limitado.

• Comprimento do corpo: 94 mm.
• Altura total aproximada: 130 mm.
• Largura do atuador: 68 mm.
• Altura do atuador: aproximadamente 90 mm.

Dados técnicos da Resideo VC6613MH6000/U

• Fabricante: Resideo.
• Família: VC.
• Referência: VC6613MH6000/U.
• Tipo: válvula de zona motorizada de 3 vias.
• Padrão da válvula: A-AB-B.
• Conexões: rosca fêmea BSPP de 3/4".
• Diâmetro nominal: DN20.
• Tensão: 200-240 V CA.
• Frequência: 50/60 Hz.
• Controle: ON/OFF SPDT de 3 fios.
• Contato auxiliar: SPDT.
• Capacidade do contato auxiliar: 1 A a 250 V CA, 50/60 Hz.
• Consumo do atuador: 4 VA durante a manobra.
• Tempo nominal de acionamento: 7 segundos a 50 Hz.
• Pressão máxima de funcionamento: 20 bar.
• Pressão máxima de ruptura indicada para a série: 100 bar.
• Pressão diferencial máxima: 4 bar.
• Temperatura do fluido: 1-95 °C.
• Pico de temperatura de curta duração: até 120 °C.
• Temperatura ambiente máxima: 65 °C.
• Fluidos: água e misturas água-glicol compatíveis.
• Concentração de glicol segundo a ficha técnica europeia: até 50 %.
• Corpo: latão.
• Haste: aço inoxidável.
• Cartucho: polímeros técnicos Ryton, Fortron ou Noryl conforme fabricação.
• Juntas: EPDM.
• Curso da haste: aproximadamente 10 mm.
• Cabo de alimentação/controle: 1 m.
• Comprimento do corpo: 94 mm.
• Altura aproximada do conjunto: 130 mm.

Válvula motorizada de 3 vias para instalações hidrônicas

A Resideo VC6613MH6000/U permite automatizar o desvio de água entre dois ramais por meio de uma válvula de 3 vias compacta e um atuador elétrico de resposta rápida. A combinação de conexões fêmea de 3/4", controle SPDT de 3 fios, alimentação a 230 V, pressão máxima de 20 bar e manobra em cerca de 7 segundos facilita sua integração em sistemas de aquecimento e refrigeração por zonas.

Para obter um funcionamento correto, devem ser respeitados o esquema hidráulico AB-A-B, a ligação elétrica, os limites de pressão e temperatura e as instruções de montagem e manutenção especificadas pela Resideo.
