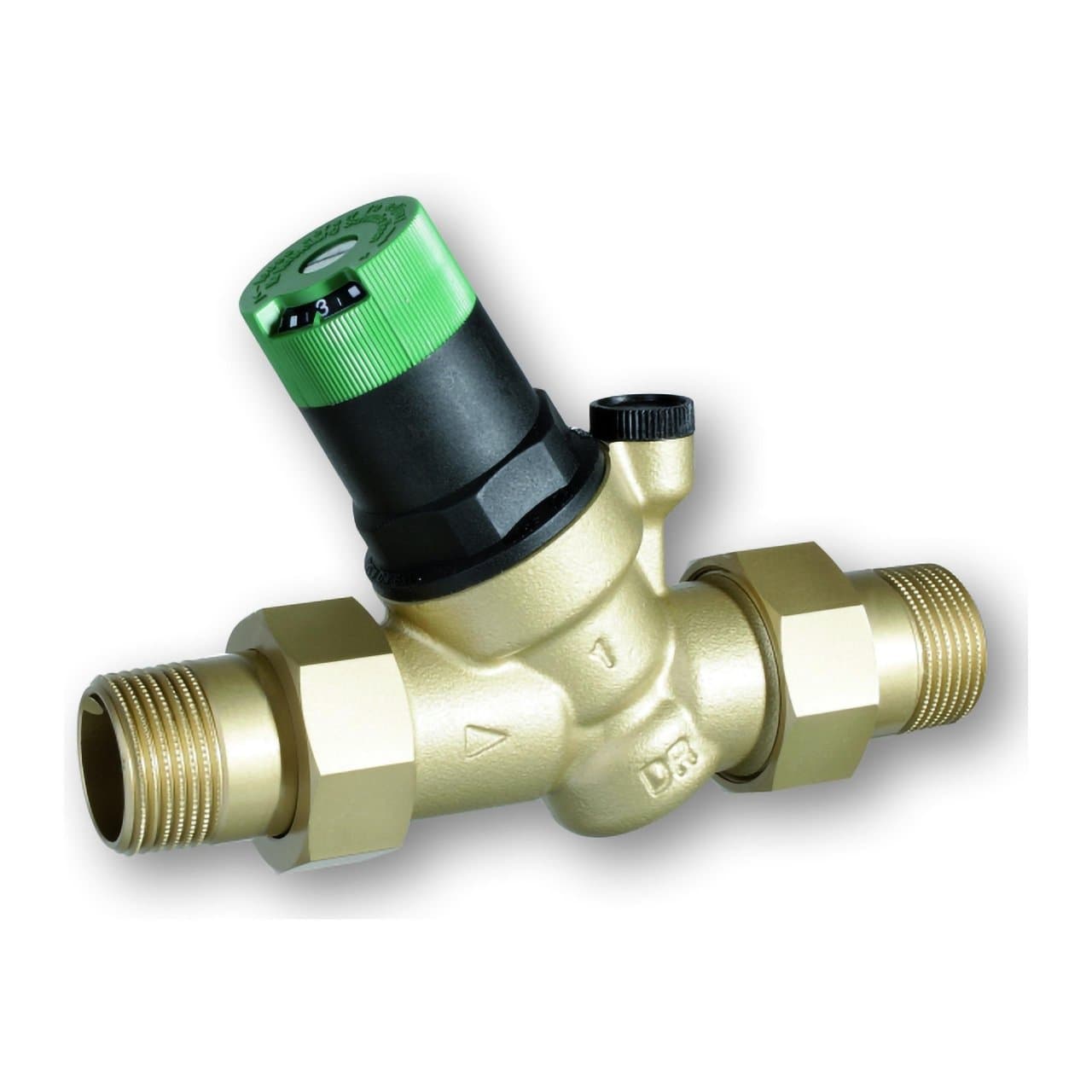

Válvula redutora com conexões roscadas R1"

A válvula redutora de pressão Resideo D05FS-1A foi concebida para reduzir e estabilizar a pressão em instalações de água potável, protegendo tubagens, torneiras, eletrodomésticos e outros componentes contra uma pressão excessiva proveniente da rede de abastecimento. Esta versão dispõe de ligações roscadas de 1", diâmetro nominal DN25 e um valor Kvs de 3,7 m³/h, sendo adequada para instalações domésticas e, dentro das suas condições de funcionamento, também para aplicações comerciais e industriais.

O seu design com assento equilibrado permite manter estável a pressão a jusante mesmo quando ocorrem flutuações importantes na pressão de entrada. A válvula admite uma pressão máxima de entrada de 25 bar e permite regular a saída entre 1,5 e 6 bar, com um pré-ajuste de fábrica de 3 bar para facilitar a colocação em serviço.

Características principais da Resideo D05FS-1A

• Marca: Resideo.
• Gama: Braukmann D05FS.
• Referência: D05FS-1A.
• Tipo: válvula redutora de pressão.
• Aplicação: instalações de água potável.
• Design: assento equilibrado.
• Ligação: R 1".
• Diâmetro nominal: DN25.
• Tipo de ligação: conjunto de uniões roscadas exteriores.
• Kvs: 3,7 m³/h.
• Pressão máxima de entrada: 25 bar.
• Pressão de saída regulável: de 1,5 a 6 bar.
• Pré-ajuste de fábrica: 3 bar.
• Queda mínima de pressão: 1 bar.
• Corpo: latão resistente à dezincificação.
• Membrana: EPDM.
• Juntas: EPDM.
• Escala de ajuste: integrada.
• Cartucho interno: substituível.

Redução e estabilização da pressão da água

A função principal da Resideo D05FS é transformar uma pressão de entrada elevada ou variável numa pressão de saída inferior e estável. Desta forma, ajuda a proteger os componentes situados a jusante contra as consequências de uma pressão excessiva.

A instalação de uma válvula redutora também pode contribuir para reduzir o consumo de água e diminuir o ruído hidráulico produzido em tubagens e torneiras. Ao trabalhar com uma pressão adaptada às necessidades reais da instalação, evitam-se caudais desnecessariamente elevados e melhoram-se as condições de funcionamento do conjunto.

Assento equilibrado face a variações de pressão

A D05FS utiliza um sistema de pressão de entrada equilibrada. Graças a este design, as flutuações que possam ocorrer na rede de abastecimento têm uma influência mínima sobre a pressão regulada a jusante.

O funcionamento baseia-se no equilíbrio entre a força da mola de regulação e a pressão que atua sobre a membrana. Quando existe consumo e a pressão de saída diminui, o mecanismo abre a válvula até recuperar o valor selecionado.

Quando o consumo cessa, a pressão a jusante aumenta novamente e o mecanismo reduz a passagem até restabelecer o equilíbrio. Este princípio permite manter uma pressão de abastecimento estável dentro dos limites definidos pelo fabricante.

Pressão regulável entre 1,5 e 6 bar

A pressão a jusante pode ser regulada entre 1,5 e 6 bar através do comando situado na parte superior da válvula. A pressão selecionada é visualizada diretamente através da escala de ajuste integrada, facilitando a configuração durante a colocação em funcionamento.

A válvula é fornecida com um pré-ajuste de fábrica de 3 bar. Este valor pode ser posteriormente alterado para se adaptar às necessidades específicas da instalação, respeitando sempre o intervalo de regulação permitido.

A pressão máxima admissível na entrada é de 25 bar e a Resideo especifica uma queda mínima de pressão de 1 bar.

Ligações roscadas de 1" e DN25

A referência D05FS-1A corresponde à versão com diâmetro nominal DN25 e uniões de ligação de 1". A variante A é fornecida com conjunto de ligações roscadas exteriores, o que facilita tanto a montagem inicial como a desmontagem da válvula durante futuras operações de manutenção.

Para esta medida, a Resideo especifica um Kvs de 3,7 m³/h. Este valor indica a capacidade hidráulica da válvula e deve ser considerado em conjunto com o caudal previsto e a perda de carga disponível ao dimensionar a instalação.

Corpo de latão resistente à dezincificação

O corpo é fabricado em latão resistente à dezincificação, um material especialmente adequado para componentes destinados ao contacto contínuo com água potável.

O cartucho interno é fabricado em material sintético de alta qualidade e utiliza uma membrana de EPDM. As juntas também utilizam EPDM e a mola de regulação permanece separada da água potável durante o funcionamento.

A Resideo indica que os materiais utilizados cumprem os requisitos UBA e possuem aprovação ACS.

Cartucho interno totalmente substituível

O conjunto interno de regulação pode ser totalmente substituído. Esta característica facilita a manutenção da válvula, permitindo renovar os principais componentes funcionais mantendo instalado o corpo principal quando as condições da intervenção o permitem.

A construção modular simplifica as inspeções e facilita a conservação da instalação a longo prazo.

Escala de pressão integrada

O comando superior incorpora uma escala de regulação que permite visualizar o valor selecionado diretamente na válvula. Isto facilita o ajuste durante a instalação e permite modificar a pressão de saída sem necessidade de interpretar posições aproximadas do comando.

Para uma verificação precisa da pressão real do circuito pode ser utilizado um manómetro compatível com a instalação.

Temperatura de funcionamento

A documentação atual da Resideo para esta referência estabelece uma temperatura máxima do fluido de 30 °C nas condições padrão indicadas para o produto. A válvula pode trabalhar com água a temperaturas até 70 °C quando a pressão máxima é limitada a 10 bar.

A temperatura ambiente de funcionamento indicada situa-se entre 5 e 55 °C. A válvula deve ser instalada num local protegido contra geadas e dentro dos limites ambientais especificados pelo fabricante.

Aplicação em instalações de água potável

A Resideo desenvolve a série D05FS principalmente para a proteção de instalações domésticas de água potável contra uma pressão excessiva de abastecimento. Também pode ser utilizada em instalações comerciais ou industriais, desde que as condições de serviço permaneçam dentro das especificações do produto.

Entre as suas aplicações habituais encontram-se:

• Redes domésticas de abastecimento de água.
• Instalações interiores de habitações.
• Edifícios residenciais.
• Instalações comerciais.
• Redes que recebem uma pressão de abastecimento superior à necessária.
• Instalações com variações frequentes de pressão de entrada.
• Proteção de torneiras, aparelhos sanitários e equipamentos ligados à rede de água.

Redução do ruído hidráulico

Uma pressão de rede excessiva pode aumentar a velocidade de circulação da água e gerar ruídos em tubagens, válvulas e pontos de consumo. Ao reduzir a pressão e mantê-la num nível mais constante, a D05FS ajuda a minimizar o ruído de circulação dentro da instalação.

Esta característica melhora as condições de funcionamento da rede e é especialmente útil em instalações onde a pressão disponível é significativamente superior à necessária.

Recomendações de instalação

A válvula deve ser instalada respeitando o sentido de circulação indicado no corpo e numa posição que permita aceder facilmente ao comando de regulação e ao cartucho interno.

A Resideo recomenda instalá-la num local facilmente acessível e protegido contra geadas para simplificar as tarefas de inspeção e manutenção. A instalação deve ser realizada em conformidade com a regulamentação aplicável e com as instruções técnicas do fabricante.

Também é recomendável dispor de válvulas de corte antes e depois do conjunto para facilitar futuras intervenções na instalação.

Dimensões da Resideo D05FS-1A

• Ligação: R 1".
• Diâmetro nominal: DN25.
• Comprimento total: 176 mm.
• Comprimento do corpo sem uniões: 97 mm.
• Altura: 124 mm.

Dados técnicos da válvula redutora Resideo D05FS-1A

• Fabricante: Resideo.
• Família: Braukmann D05FS.
• Referência: D05FS-1A.
• Tipo: válvula redutora de pressão.
• Meio: água potável.
• Design: assento equilibrado.
• Ligação: R 1".
• Diâmetro nominal: DN25.
• Tipo de ligação: uniões roscadas exteriores.
• Kvs: 3,7 m³/h.
• Pressão máxima de entrada: 25 bar.
• Pressão de saída: 1,5-6 bar.
• Pré-ajuste: 3 bar.
• Queda mínima de pressão: 1 bar.
• Temperatura máxima do fluido: 30 °C nas condições padrão indicadas.
• Temperatura máxima com pressão limitada a 10 bar: 70 °C.
• Temperatura ambiente: 5-55 °C.
• Humidade relativa admissível: 25-85 %, sem condensação.
• Corpo: latão resistente à dezincificação.
• Membrana: EPDM.
• Juntas: EPDM.
• Cartucho: material sintético de alta qualidade, substituível.
• Mola de regulação: separada da água potável.
• Escala de ajuste: integrada.
• Comprimento: 176 mm.
• Altura: 124 mm.
• Aprovação: ACS.
• Homologação: DVGW.

Válvula redutora compacta para instalações de água

A Resideo D05FS-1A combina ligação de 1", diâmetro DN25, Kvs 3,7 m³/h e regulação de pressão entre 1,5 e 6 bar numa válvula compacta destinada a estabilizar a pressão das instalações de água potável.

O seu assento equilibrado ajuda a manter constante a pressão a jusante face a variações da rede, enquanto o corpo de latão resistente à dezincificação, o cartucho substituível e a escala de regulação integrada facilitam tanto o funcionamento como as operações posteriores de manutenção.

Para garantir um desempenho correto devem ser respeitadas as condições de pressão e temperatura, o sentido de circulação e as instruções de montagem e manutenção especificadas pela Resideo.
