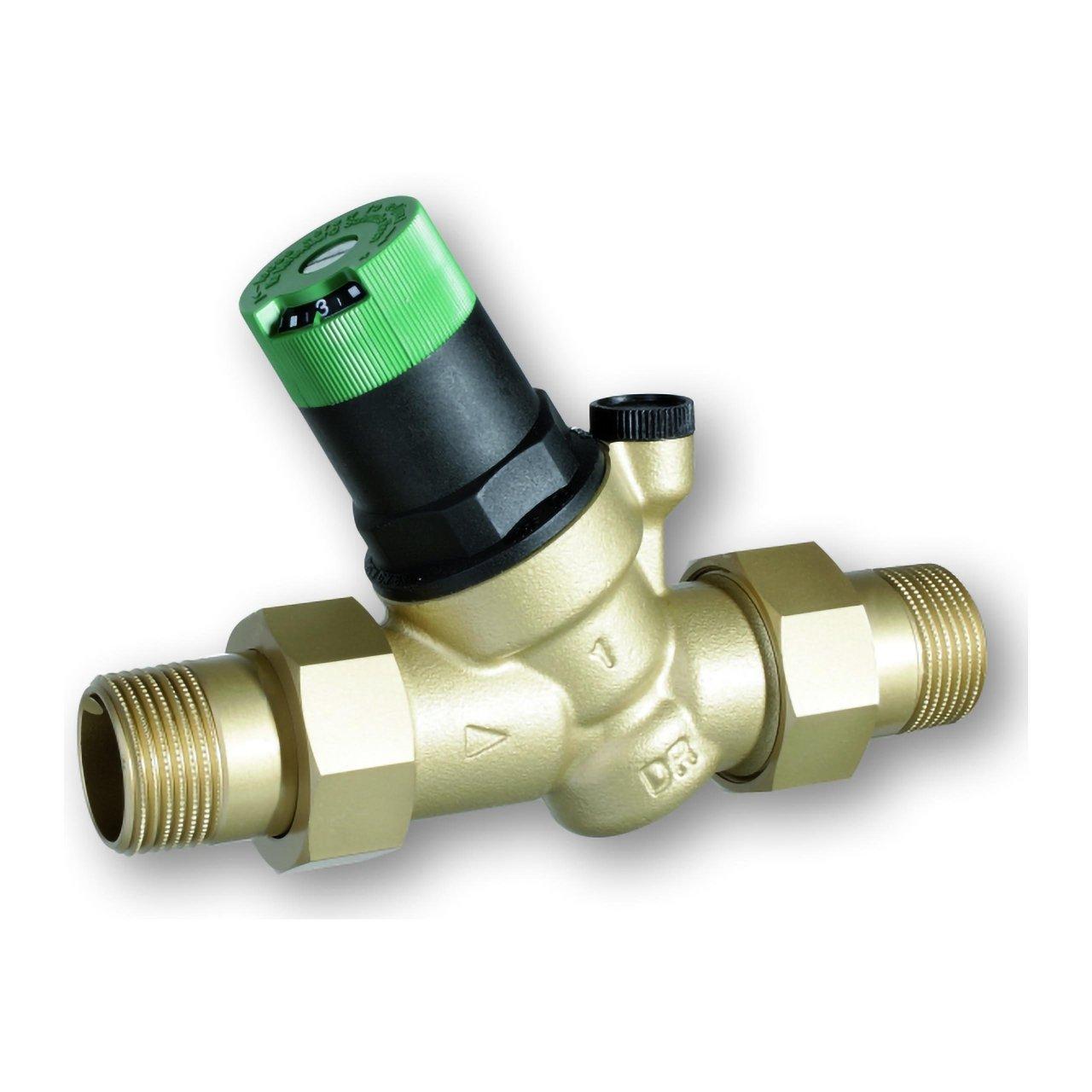

Válvula redutora com conexões roscadas R3/4"

A válvula redutora de pressão Resideo D05FS-3/4A foi projetada para reduzir e estabilizar a pressão em instalações de água potável, protegendo tubulações, torneiras e equipamentos contra pressão excessiva proveniente da rede. Esta versão conta com ligações roscadas de 3/4", diâmetro nominal DN20 e um valor Kvs de 3,5 m³/h, sendo adequada para instalações domésticas e, dentro das suas especificações, também para aplicações comerciais e industriais.

A D05FS utiliza um sistema de assento equilibrado que ajuda a manter constante a pressão de saída, mesmo quando ocorrem variações significativas na pressão de entrada. Suporta até 25 bar de pressão a montante e permite regular a saída entre 1,5 e 6 bar, com um pré-ajuste de fábrica de 3 bar.

Características principais da Resideo D05FS-3/4A

• Marca: Resideo.
• Gama: Braukmann D05FS.
• Referência: D05FS-3/4A.
• Tipo: válvula redutora de pressão com assento equilibrado.
• Aplicação: instalações de água potável.
• Ligação: R 3/4".
• Diâmetro nominal: DN20.
• Kvs: 3,5 m³/h.
• Pressão máxima de entrada: 25 bar.
• Pressão de saída regulável: 1,5-6 bar.
• Pré-ajuste de fábrica: 3 bar.
• Queda mínima de pressão: 1 bar.
• Temperatura máxima da água segundo EN 1567: 30 °C.
• Temperatura máxima da água a 10 bar: 70 °C.
• Corpo: latão resistente à dezincificação.
• Diafragma: EPDM.
• Juntas: EPDM.
• Cartucho interno: substituível.
• Escala de ajuste: integrada.
• Ligação para manómetro: sim.
• Manómetro: não incluído.

Redução e estabilização da pressão

A função da Resideo D05FS é reduzir uma pressão de alimentação elevada para um valor inferior e estável na instalação situada a jusante. Desta forma, contribui para evitar danos provocados por sobrepressões e ajuda a proteger os diferentes componentes ligados à rede de água.

Uma pressão de trabalho reduzida e constante também pode contribuir para diminuir o consumo de água e minimizar os ruídos hidráulicos em tubagens, válvulas e torneiras.

Assento equilibrado face às variações da rede

A válvula funciona através de um sistema de compensação entre um diafragma e uma mola de regulação. Quando a pressão a jusante diminui devido ao consumo, a mola provoca a abertura da válvula até recuperar o valor selecionado.

A pressão de entrada não influencia diretamente a abertura ou o fecho do mecanismo, pelo que as flutuações da rede têm uma influência reduzida sobre a pressão regulada na saída.

Pressão ajustável de 1,5 a 6 bar

A pressão de saída pode ser regulada entre 1,5 e 6 bar através da roda de ajuste situada na parte superior. A escala graduada integrada permite visualizar o valor selecionado e facilita a colocação em funcionamento da instalação.

A válvula é fornecida pré-ajustada a 3 bar. Este valor pode ser alterado posteriormente para se adaptar às necessidades da instalação, sempre dentro do intervalo estabelecido pela Resideo.

Ligações roscadas de 3/4" e Kvs 3,5

A referência D05FS-3/4A corresponde à versão DN20 com ligações de 3/4". A opção A incorpora uniões roscadas exteriores na entrada e na saída, facilitando a montagem e desmontagem da redutora durante as tarefas de instalação ou manutenção.

Para este tamanho, a Resideo especifica um Kvs de 3,5 m³/h. Este valor permite determinar a capacidade hidráulica da válvula e deve ser considerado em conjunto com o caudal requerido e a perda de pressão disponível ao dimensionar a instalação.

Corpo de latão resistente à dezincificação

O corpo da válvula é fabricado em latão resistente à dezincificação. As uniões da variante A também são de latão, enquanto o cartucho interno é fabricado em material sintético de alta qualidade.

O conjunto incorpora diafragma de EPDM, juntas de EPDM e mola de regulação de aço. A mola fica separada da água potável durante o funcionamento.

Cartucho interno substituível

O cartucho de regulação pode ser totalmente substituído, o que facilita as operações de manutenção e permite renovar os componentes funcionais internos sem necessidade de substituir todo o corpo instalado.

Esta construção simplifica as intervenções periódicas e favorece a manutenção da válvula ao longo da sua vida útil.

Preparada para instalar um manómetro

O corpo dispõe de uma ligação para manómetro, permitindo verificar diretamente a pressão regulada a jusante. O manómetro não está incluído e pode ser selecionado como acessório em função da escala de pressão necessária.

A combinação do manómetro opcional e da escala integrada na roda de ajuste facilita tanto a configuração inicial como as verificações posteriores da pressão de serviço.

Temperaturas de funcionamento

Para aplicações segundo a EN 1567, a Resideo estabelece uma temperatura máxima do meio de 30 °C. A válvula admite temperaturas até 70 °C quando a pressão máxima é limitada a 10 bar.

A temperatura ambiente de funcionamento indicada pelo fabricante situa-se entre 5 e 55 °C, num ambiente limpo, seco e protegido contra geadas.

Instalação horizontal ou vertical

A D05FS pode ser instalada tanto em posição horizontal como vertical. Em montagem vertical, a carcaça da mola e a roda de ajuste devem ficar orientadas para cima.

A Resideo recomenda instalar válvulas de corte e colocar a redutora numa localização facilmente acessível para facilitar a leitura, limpeza e manutenção. Também recomenda instalar um filtro antes da válvula redutora para proteger o mecanismo contra partículas presentes na água.

Depois da válvula deve ser deixado um troço reto de tubagem equivalente a 5 vezes o diâmetro nominal, conforme as indicações de instalação do fabricante e a EN 806-2.

Dimensões da Resideo D05FS-3/4A

• Ligação: R 3/4".
• Diâmetro nominal: DN20.
• Comprimento total L: 163 mm.
• Comprimento do corpo I: 95 mm.
• Altura H: 123 mm.
• Cota h: 96 mm.
• Peso: 0,82 kg.
• Distância mínima à parede a partir do eixo da tubagem: 55 mm.

Dados técnicos da válvula redutora Resideo D05FS-3/4A

• Fabricante: Resideo.
• Série: Braukmann D05FS.
• Referência: D05FS-3/4A.
• Fluido: água potável.
• Sistema: redutora de pressão acionada por mola com assento equilibrado.
• Ligação: R 3/4".
• Diâmetro nominal: DN20.
• Tipo de ligação: uniões roscadas exteriores na entrada e na saída.
• Kvs: 3,5 m³/h.
• Pressão máxima de entrada: 25 bar.
• Pressão de saída: 1,5-6 bar.
• Pré-ajuste de pressão: 3 bar.
• Queda mínima de pressão: 1 bar.
• Temperatura máxima segundo EN 1567: 30 °C.
• Temperatura máxima a 10 bar: 70 °C.
• Temperatura ambiente: 5-55 °C.
• Humidade relativa ambiente: 25-85 %, sem condensação.
• Corpo: latão resistente à dezincificação.
• Uniões: latão.
• Cartucho: material sintético de alta qualidade.
• Diafragma: EPDM.
• Juntas: EPDM.
• Mola: aço.
• Escala de regulação: integrada.
• Manómetro incluído: não.
• Instalação: horizontal ou vertical.
• Certificações: DVGW e ACS.

Válvula redutora para instalações de água potável

A Resideo D05FS-3/4A combina uma ligação de 3/4", DN20, Kvs 3,5 m³/h e regulação de pressão de 1,5 a 6 bar para proteger e estabilizar instalações de água potável. O seu assento equilibrado ajuda a manter constante a pressão de saída face às flutuações da rede.

O corpo em latão resistente à dezincificação, o cartucho substituível e a escala integrada de regulação facilitam tanto a instalação como a manutenção. Para garantir um funcionamento adequado, devem ser respeitados os limites de pressão e temperatura e as recomendações de montagem indicadas pela Resideo.
