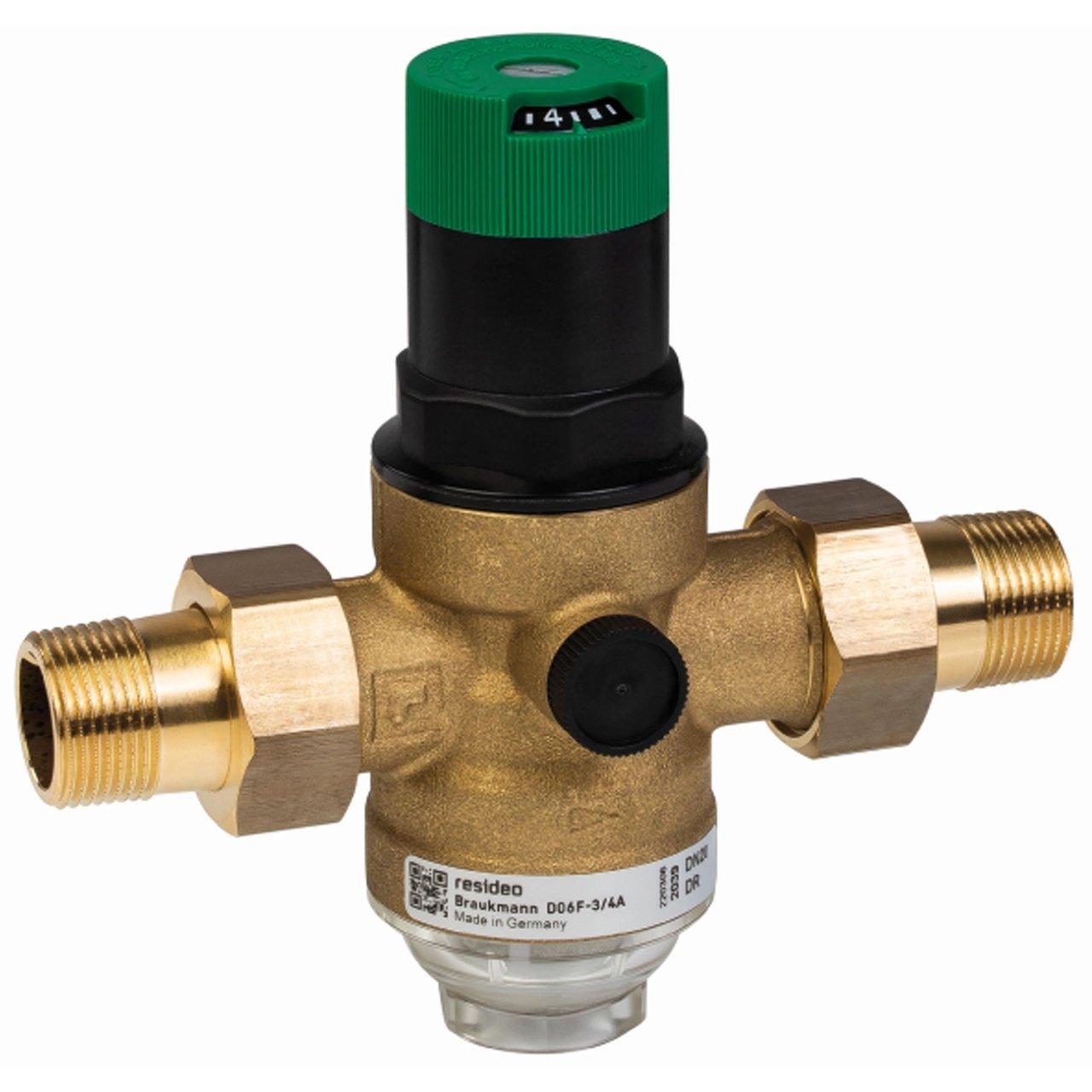

Válvula redutora de pressão com filtro e copo transparente 1"

A válvula redutora de pressão Resideo Braukmann D06F-1A foi concebida para reduzir e estabilizar a pressão em instalações de água potável, protegendo tubagens, torneiras e equipamentos contra uma pressão de alimentação excessiva. Esta versão dispõe de ligações roscadas de 1", diâmetro nominal DN25, filtro fino integrado e copo do filtro transparente, que permite verificar visualmente o seu estado sem desmontar o conjunto.

Graças ao seu design com assento equilibrado, a pressão de saída mantém-se estável mesmo que ocorram variações na pressão de entrada. Permite regular a pressão a jusante entre 1,5 e 6 bar, vem pré-ajustada de fábrica para 3 bar e admite uma pressão máxima de entrada de 16 bar nesta versão equipada com copo transparente.

Características principais da Resideo D06F-1A

• Marca: Resideo.
• Série: Braukmann D06F.
• Referência: D06F-1A.
• Tipo: válvula redutora de pressão com assento equilibrado.
• Aplicação: instalações de água potável.
• Tamanho da ligação: 1".
• Diâmetro nominal: DN25.
• Tipo de ligação: conjunto de racores roscados exteriores na entrada e na saída.
• Valor Kvs: 5,8 m³/h.
• Filtro: filtro fino integrado.
• Tamanho da malha: 0,16 mm.
• Material do filtro: aço inoxidável.
• Copo do filtro: transparente.
• Pressão máxima de entrada: 16 bar com copo transparente.
• Pressão de saída regulável: de 1,5 a 6 bar.
• Pressão pré-ajustada de fábrica: 3 bar.
• Queda mínima de pressão: 1 bar.
• Temperatura máxima do fluido: 40 °C para a versão com copo transparente.
• Corpo: latão resistente à dezincificação.
• Diafragma e juntas: EPDM.
• Escala de ajuste: integrada.
• Ligações para manómetro: integradas em ambos os lados do corpo.
• Manómetro: não incluído.

Redução e estabilização da pressão da água

A Resideo D06F-1A permite reduzir uma pressão elevada proveniente da rede para um nível adequado à instalação situada a jusante. Uma pressão controlada ajuda a evitar danos causados por sobrepressões e contribui para proteger os componentes ligados à rede de água.

Além disso, manter uma pressão de funcionamento reduzida e constante pode ajudar a diminuir o consumo de água e reduzir os ruídos de circulação que podem ocorrer em tubagens, válvulas e torneiras quando a pressão de alimentação é superior à necessária.

Assento equilibrado para uma pressão de saída constante

O funcionamento da válvula baseia-se num sistema de equilíbrio entre a força do diafragma e a força da mola de regulação. Quando existe consumo de água e a pressão a jusante diminui, a mola provoca a abertura da válvula até que a pressão selecionada volte a ser atingida.

O design de pressão de entrada equilibrada evita que as flutuações a montante tenham uma influência significativa sobre a pressão regulada. Desta forma, a D06F mantém uma pressão de saída estável dentro das suas condições nominais de funcionamento.

Pressão regulável de 1,5 a 6 bar

A pressão de saída pode ser ajustada através do comando situado na parte superior do dispositivo dentro de um intervalo de 1,5 a 6 bar. A escala incorporada permite visualizar diretamente o valor selecionado e facilita a regulação durante a colocação em serviço.

A válvula é fornecida pré-ajustada para 3 bar, embora este valor possa ser posteriormente alterado para se adaptar às necessidades da instalação. A queda mínima de pressão especificada pelo fabricante é de 1 bar.

Filtro fino integrado de 0,16 mm

A Resideo D06F integra um filtro fino de aço inoxidável com uma malha de 0,16 mm. Este elemento ajuda a reter partículas presentes na água antes de estas alcançarem o mecanismo de regulação da válvula.

O filtro faz parte do próprio conjunto, proporcionando num único dispositivo as funções de redução de pressão e filtragem. O seu elemento filtrante pode ser verificado durante as operações periódicas de manutenção.

Copo transparente para facilitar a inspeção

A versão D06F-1A incorpora um copo de filtro transparente em material sintético. A sua transparência permite verificar visualmente a acumulação de sujidade e avaliar quando é necessário realizar uma operação de limpeza ou manutenção.

Com este tipo de copo, a Resideo especifica uma pressão máxima de entrada de 16 bar. O fabricante indica que, se a válvula puder ficar exposta a radiação ultravioleta ou a vapores de solventes, deve ser utilizado o copo de filtro em latão compatível indicado para a gama.

Ligação de 1" e capacidade Kvs 5,8

A referência D06F-1A corresponde à variante com ligação R de 1" e diâmetro nominal DN25. A versão A inclui um conjunto de racores roscados exteriores tanto na entrada como na saída, facilitando a ligação e a posterior desmontagem do conjunto durante trabalhos de manutenção.

Para este tamanho, a Resideo declara um valor Kvs de 5,8 m³/h. Este parâmetro permite dimensionar a válvula de acordo com o caudal requerido e a perda de pressão disponível na instalação.

Corpo de latão resistente à dezincificação

O corpo principal é fabricado em latão resistente à dezincificação, enquanto os racores roscados também são de latão. O cartucho interior utiliza material sintético de alta qualidade e incorpora um diafragma de EPDM.

As juntas são igualmente de EPDM e a mola de regulação é fabricada em aço. O design mantém a mola separada da água potável durante o funcionamento.

Cartucho interno totalmente substituível

O conjunto interno de regulação pode ser totalmente substituído, facilitando a manutenção da válvula e evitando ter de substituir necessariamente todo o corpo instalado quando for preciso intervir no mecanismo interno.

Esta construção modular é especialmente útil em instalações onde se pretende facilitar as operações periódicas de manutenção e prolongar a vida útil do conjunto.

Preparada para instalar um manómetro

O corpo da D06F dispõe de ligações para manómetro em ambos os lados, permitindo controlar a pressão de saída diretamente na instalação. O manómetro é comercializado como acessório e não está incluído com a válvula.

A combinação da escala de ajuste integrada e de um manómetro opcional facilita tanto o pré-ajuste inicial como as verificações posteriores de funcionamento.

Temperatura e condições de funcionamento

Para a versão A com copo de filtro transparente, a Resideo especifica uma temperatura máxima do fluido de 40 °C. Nas condições de ensaio contempladas pela EN 1567, a documentação técnica estabelece uma temperatura máxima de 30 °C.

A pressão máxima de entrada é de 16 bar e a gama de regulação a jusante é de 1,5 a 6 bar. Estas condições devem ser respeitadas durante o dimensionamento e a instalação para assegurar o correto funcionamento do redutor.

Instalação e manutenção

A válvula deve ser instalada numa zona facilmente acessível, protegida contra geadas e com espaço suficiente para realizar as operações de ajuste, inspeção e manutenção. A Resideo recomenda instalar válvulas de corte e deixar a jusante um troço reto de tubagem de pelo menos cinco vezes o diâmetro nominal, conforme a EN 806-2.

A D06F requer manutenção periódica conforme a EN 806-5. O copo transparente facilita a inspeção do filtro, enquanto o cartucho substituível simplifica as intervenções sobre o mecanismo de regulação.

Dimensões da Resideo D06F-1A

• Ligação: R 1".
• Diâmetro nominal: DN25.
• Comprimento total L: 180 mm.
• Comprimento I: 100 mm.
• Altura H: 111 mm.
• Cota h: 64 mm.
• Diâmetro D: 61 mm.
• Peso: aproximadamente 1,4 kg.

Dados técnicos da válvula redutora Resideo D06F-1A

• Fabricante: Resideo.
• Gama: Braukmann D06F.
• Referência: D06F-1A.
• Fluido: água potável.
• Princípio de funcionamento: válvula redutora acionada por mola com assento equilibrado.
• Ligação: R 1".
• Diâmetro nominal: DN25.
• Ligações de entrada e saída: conjunto de racores roscados exteriores.
• Kvs: 5,8 m³/h.
• Pressão máxima de entrada: 16 bar.
• Gama de pressão de saída: 1,5-6 bar.
• Pré-ajuste: 3 bar.
• Queda mínima de pressão: 1 bar.
• Temperatura máxima do fluido: 40 °C na versão com copo transparente.
• Filtro fino integrado: sim.
• Malha do filtro: 0,16 mm.
• Material do filtro: aço inoxidável.
• Copo do filtro: material sintético transparente.
• Corpo: latão resistente à dezincificação.
• Racores: latão.
• Cartucho: material sintético de alta qualidade.
• Diafragma: EPDM.
• Juntas: EPDM.
• Mola: aço para molas.
• Escala de pressão: integrada.
• Ligações para manómetro: sim, em ambos os lados do corpo.
• Manómetro incluído: não.
• Certificação: ACS.
• Homologação: DVGW.
• Homologação WRAS: até 23 °C.

Proteção, regulação e filtragem num único conjunto

A Resideo D06F-1A combina num único dispositivo a redução de pressão e um filtro fino integrado, oferecendo uma solução completa para instalações de água potável. A sua ligação de 1", DN25, Kvs 5,8 m³/h e regulação entre 1,5 e 6 bar permitem adaptá-la a numerosas instalações domésticas, comerciais e industriais dentro dos limites estabelecidos pelo fabricante.

O copo transparente facilita a verificação do estado do filtro, enquanto o assento equilibrado ajuda a manter estável a pressão a jusante face a variações no abastecimento. A escala de regulação, as ligações para manómetro e o cartucho substituível facilitam ainda a colocação em funcionamento e a posterior manutenção da instalação.
