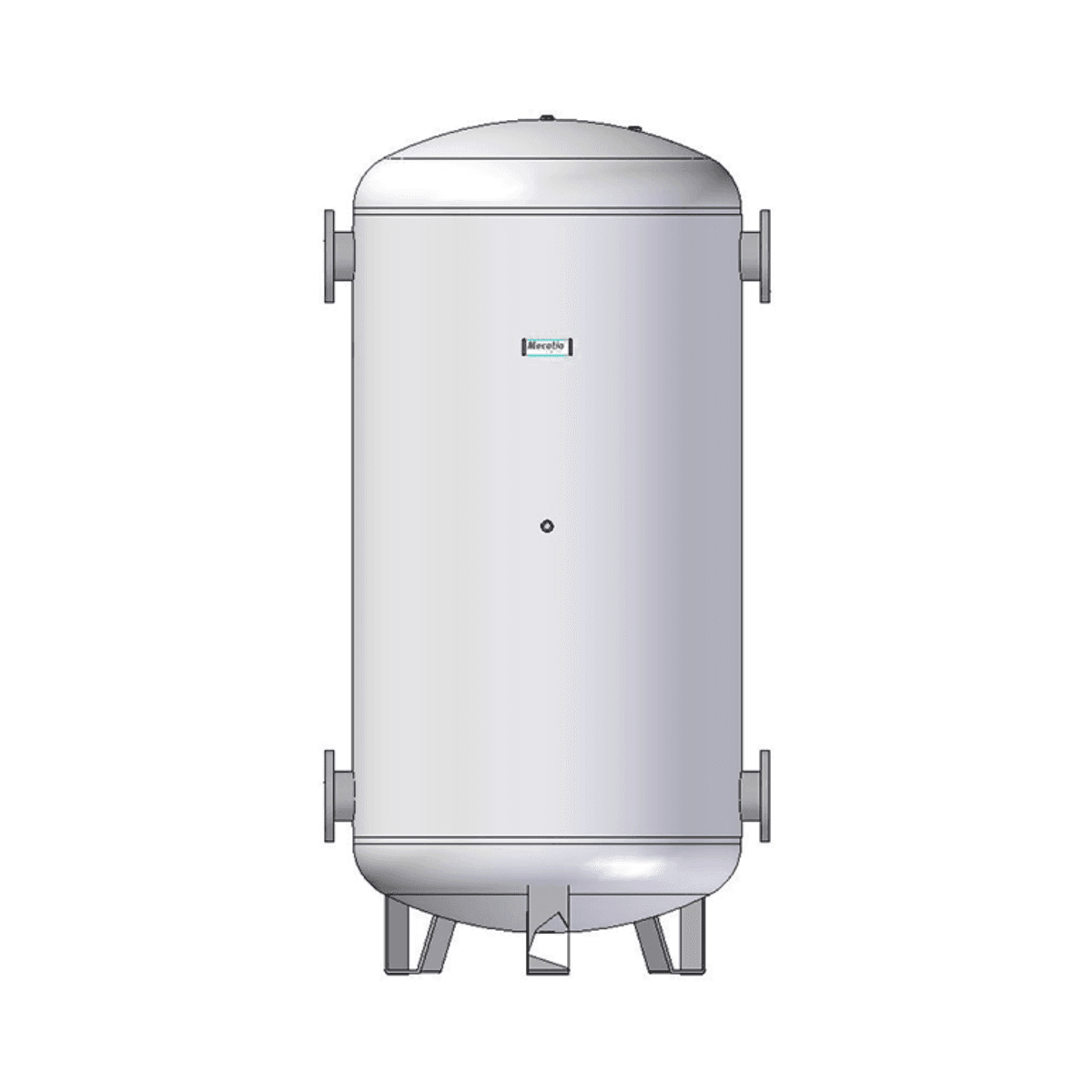

Depósito de inércia de aço inoxidável Mecalia DPI/DI de 100 litros

O depósito de inércia Mecalia DPI/DI de 100 litros, referência 02704, foi concebido para acumular água fria ou quente do circuito primário em instalações de aquecimento e climatização. É fabricado em aço inoxidável AISI 304, incorpora isolamento térmico e foi pensado para instalação vertical sobre o piso.

Com uma pressão máxima de trabalho de 6 bar e uma faixa de temperatura entre -10 e 90 graus Celsius, este depósito permite aumentar o volume de água disponível no circuito e favorecer um funcionamento mais estável de sistemas com bomba de calor, caldeira, energia solar ou equipamentos de produção de água fria.

Depósito de inércia de 100 litros para aquecimento e climatização

O Mecalia DPI/DI 100 atua como volume de acumulação dentro do circuito primário da instalação. A sua função é armazenar energia térmica sob a forma de água quente ou fria e disponibilizar uma reserva que pode ser utilizada quando a instalação o exigir.

A incorporação de um depósito de inércia pode ajudar a aumentar o volume hidráulico disponível e a estabilizar o funcionamento da instalação, especialmente em sistemas de climatização e aquecimento que trabalham com geradores como bombas de calor, caldeiras ou sistemas solares.

Fabricado em aço inoxidável AISI 304

O corpo do depósito é fabricado em aço inoxidável AISI 304, proporcionando uma construção resistente para utilização com água do circuito primário.

A Mecalia especifica este modelo para trabalhar exclusivamente em circuitos fechados. O depósito não foi concebido para acumulação direta de água quente sanitária, pelo que deve ser utilizado apenas nas aplicações hidráulicas indicadas pelo fabricante.

Adequado para água fria e quente

O depósito pode ser utilizado tanto com água quente como com água fria do circuito primário. A sua temperatura de funcionamento situa-se entre -10 e 90 graus Celsius, o que permite integrá-lo em diferentes configurações de aquecimento e refrigeração.

Entre as aplicações indicadas pela Mecalia encontram-se instalações de climatização com chiller de água, sistemas de energia solar, bombas de calor e caldeiras.

Pressão de trabalho de 6 bar

O Mecalia DPI/DI 100 está preparado para trabalhar a uma pressão máxima de 6 bar. A instalação deve dispor sempre dos dispositivos de proteção hidráulica adequados e a Mecalia indica expressamente a necessidade de instalar válvulas de segurança.

A pressão, temperatura e configuração hidráulica da instalação devem manter-se dentro dos limites estabelecidos pelo fabricante.

Isolamento térmico de poliuretano

O depósito incorpora isolamento térmico em espuma rígida de poliuretano injetado, com uma condutividade térmica declarada de 0,022 watts por metro e grau Celsius e uma densidade compreendida entre 45 e 50 quilogramas por metro cúbico.

A espuma utilizada é isenta de HCFC e reduz as trocas térmicas entre a água acumulada e o ambiente, ajudando a conservar durante mais tempo a temperatura do circuito.

O acabamento exterior é realizado através de revestimento em PVC ou poliéster semirrígido, consoante a capacidade do depósito.

Instalação vertical sobre o piso

O DPI/DI 100 foi concebido para uma instalação vertical apoiada sobre o piso. O depósito incorpora pés na parte inferior para proporcionar uma base estável e manter a envolvente separada da superfície de instalação.

O seu formato vertical permite concentrar os 100 litros de capacidade numa área reduzida, facilitando a integração em salas técnicas e espaços destinados a equipamentos de aquecimento e climatização.

Quatro ligações principais roscadas

Os depósitos DPI/DI até 500 litros incorporam quatro tubagens principais com rosca fêmea. No modelo de 100 litros, as ligações principais para os circuitos de aquecimento e refrigeração são de 1 polegada e meia.

Estas ligações permitem configurar o depósito como elemento de acumulação e integração hidráulica entre o gerador e os circuitos consumidores.

Ligações do Mecalia DPI/DI 100

• Purgador: ligação de meia polegada.
• Válvula de segurança: ligação de meia polegada.
• Saída para o circuito de calor: ligação de 1 polegada e meia.
• Saída para o circuito de frio: ligação de 1 polegada e meia.
• Drenagem: ligação de três quartos de polegada.
• Entrada desde chiller ou retorno à caldeira: ligação de 1 polegada e meia.
• Tomada para termómetro: ligação de meia polegada.
• Entrada desde caldeira ou retorno ao chiller: ligação de 1 polegada e meia.

Preparado para diferentes configurações hidráulicas

A disposição das ligações permite utilizar o depósito com equipamentos destinados tanto à produção de calor como de frio. A Mecalia identifica tomadas específicas para a entrada desde caldeira, retorno à caldeira, entrada desde chiller, retorno ao chiller e saídas para os circuitos consumidores.

Dispõe também de ligações independentes para purga, drenagem, válvula de segurança e termómetro, facilitando a integração dos elementos auxiliares necessários na instalação.

Dimensões compactas para 100 litros de capacidade

O modelo DPI/DI 100 apresenta um diâmetro exterior aproximado de 520 milímetros e uma altura total de 963 milímetros.

O corpo cilíndrico dispõe de uma altura útil indicada de 600 milímetros e o conjunto apresenta um peso aproximado de 26 quilogramas.

Estas dimensões facilitam o planeamento do espaço necessário na sala técnica e devem ser tidas em conta para garantir um acesso adequado durante a instalação e a manutenção.

Aplicações com bomba de calor e aerotermia

Entre as aplicações indicadas pela Mecalia encontra-se o aquecimento ou arrefecimento através de bomba de calor. Por isso, o DPI/DI 100 pode ser integrado como depósito de inércia em instalações de aerotermia compatíveis que necessitem de aumentar o volume de água do circuito primário.

O dimensionamento do depósito deve ser realizado de acordo com as necessidades hidráulicas do sistema e as indicações do fabricante da bomba de calor ou do gerador instalado.

Utilização com caldeiras, energia solar e chillers

Além das bombas de calor, a Mecalia contempla a utilização da gama DPI/DI com caldeiras, sistemas de energia solar e chillers de água.

O depósito pode atuar como elemento de acumulação de energia térmica para adaptar a produção do gerador às necessidades do circuito, tanto em aplicações de aquecimento como de refrigeração.

Características técnicas do Mecalia DPI/DI 100

• Marca: Mecalia.
• Referência: 02704.
• Modelo: DPI/DI 100.
• Tipo de produto: depósito de inércia.
• Capacidade: 100 litros.
• Material: aço inoxidável AISI 304.
• Aplicação: água fria ou quente do circuito primário.
• Uso: aquecimento e climatização.
• Funcionamento: circuito fechado.
• Apto para água quente sanitária: não.
• Pressão máxima de trabalho: 6 bar.
• Temperatura de trabalho: entre -10 e 90 graus Celsius.
• Instalação: vertical sobre o piso.
• Diâmetro exterior: 520 milímetros.
• Altura total: 963 milímetros.
• Altura do corpo indicada pelo fabricante: 600 milímetros.
• Peso: aproximadamente 26 quilogramas.
• Ligações principais: rosca fêmea de 1 polegada e meia.
• Ligação de purga: meia polegada.
• Ligação para válvula de segurança: meia polegada.
• Ligação de drenagem: três quartos de polegada.
• Ligação para termómetro: meia polegada.
• Isolamento: espuma rígida de poliuretano injetado.
• Condutividade térmica do isolamento: 0,022 watts por metro e grau Celsius.
• Densidade do isolamento: entre 45 e 50 quilogramas por metro cúbico.
• Isolamento isento de HCFC: sim.
• Fontes de produção compatíveis: bomba de calor, caldeira, energia solar e chiller de água.

Depósito de inércia em inox para estabilizar o circuito primário

O Mecalia DPI/DI 100 oferece uma capacidade de 100 litros num depósito de aço inoxidável AISI 304 preparado para trabalhar tanto com água quente como fria. O seu isolamento térmico, pressão de trabalho de 6 bar e múltiplas ligações permitem integrá-lo numa ampla variedade de sistemas de aquecimento e climatização.

A sua compatibilidade com bombas de calor, caldeiras, energia solar e chillers torna-o especialmente útil como volume de acumulação em instalações onde seja necessário dispor de maior inércia térmica e de um funcionamento hidráulico mais estável, sempre dentro de um circuito fechado e sem utilização direta para água quente sanitária.
