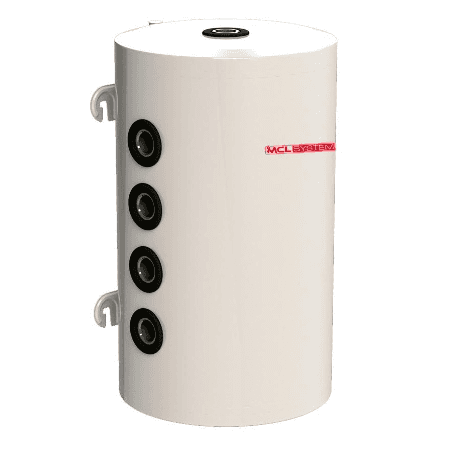

Depósito de inércia de parede Mecalia DPAC/DI/MCL de 100 litros

O depósito de inércia mural Mecalia DPAC/DI/MCL de 100 litros, referência 12508, foi concebido para armazenar água fria ou quente do circuito primário de instalações de aquecimento e climatização. Fabricado em aço carbono, trabalha a uma pressão máxima de 6 bar e a uma temperatura até 90 °C, sendo uma solução especialmente adequada para instalações com bomba de calor, caldeira, energia solar ou equipamentos de produção de água fria.

A sua função principal é acrescentar volume e inércia térmica ao circuito hidráulico, ajudando a estabilizar o funcionamento do gerador e a armazenar temporariamente energia térmica. O modelo de 100 litros apresenta um formato compacto de Ø440 mm e foi concebido para instalação vertical mural, embora a gama mini também admita disposição vertical apoiada no chão, de acordo com as indicações do fabricante.

Depósito de inércia de 100 litros para aquecimento e climatização

O Mecalia DPAC/DI/MCL 100 pertence à gama de depósitos de inércia compactos do fabricante, disponível em capacidades compreendidas entre 30 e 100 litros.

Destina-se a trabalhar com água do circuito primário em sistemas onde seja conveniente aumentar o volume hidráulico disponível, armazenar temporariamente energia ou desacoplar parcialmente a produção de calor ou frio do consumo da instalação.

Pode ser utilizado tanto com água quente como com água fria, pelo que é adequado para instalações de:

• Aerotermia e bombas de calor.
• Caldeiras.
• Aquecimento por radiadores ou piso radiante.
• Sistemas de climatização.
• Chillers de água.
• Instalações de energia solar térmica.

Não adequado para água quente sanitária

O fabricante especifica expressamente que este depósito de inércia não é adequado para AQS.

Foi concebido exclusivamente para funcionar num circuito hidráulico fechado de aquecimento ou climatização. Por este motivo, não deve ser utilizado como acumulador de água potável nem como depósito de água quente sanitária para consumo humano.

Fabricado em aço carbono

O depósito é fabricado em aço carbono, material adequado para circuitos primários fechados de instalações térmicas.

Tratando-se de um depósito destinado ao circuito técnico e não à água sanitária, não incorpora o vitrificado interior característico dos acumuladores de AQS.

Pressão de trabalho de 6 bar

A gama compacta DPAC/DI/MCL de 30 a 100 litros foi concebida para trabalhar a uma pressão máxima de 6 bar.

Esta pressão de serviço permite a sua integração em numerosas instalações domésticas e profissionais de aquecimento e climatização. O sistema deverá incorporar sempre as respetivas válvulas e elementos de segurança dimensionados de acordo com as características da instalação.

Temperatura máxima de trabalho de 90 °C

O Mecalia DPAC/DI/MCL admite uma temperatura máxima de funcionamento de 90 °C.

Esta ampla gama térmica permite utilizar o depósito tanto em instalações de aquecimento como em sistemas de refrigeração hidráulica, sempre dentro dos limites estabelecidos pela Mecalia e pelos restantes componentes do circuito.

Ideal para instalações com bomba de calor

Os depósitos de inércia são especialmente comuns em instalações de aerotermia e bomba de calor, onde permitem aumentar o volume de água disponível no circuito.

A incorporação de um volume de inércia corretamente dimensionado pode ajudar a reduzir ciclos de arranque e paragem do gerador, estabilizar o caudal hidráulico e dispor de uma reserva térmica temporária.

O dimensionamento final do depósito deve ser realizado de acordo com a potência da bomba de calor, o volume de água existente, os requisitos mínimos de caudal do fabricante do gerador e as características concretas da instalação.

Adequado para circuitos de aquecimento e refrigeração

O depósito pode armazenar água fria ou quente do circuito primário, pelo que não está limitado apenas a aplicações de aquecimento.

Também pode ser utilizado em instalações de climatização com chiller ou bomba de calor reversível para proporcionar inércia ao circuito quando o sistema trabalha em refrigeração.

Isolamento térmico de poliuretano rígido

O depósito incorpora isolamento através de espuma rígida de poliuretano injetado, destinado a reduzir a troca térmica indesejada entre a água armazenada e o ambiente.

O isolamento utilizado pela Mecalia é isento de HCFC.

Nesta gama compacta, o fabricante utiliza ainda um acabamento exterior em chapa lacada a forno, proporcionando proteção mecânica ao isolamento e um acabamento adequado para instalações técnicas interiores.

Formato vertical mural

A referência 12508 está incluída pela Mecalia nos modelos de instalação mural da gama DPAC/DI/MCL.

O seu reduzido diâmetro de 440 mm facilita a colocação em salas técnicas e outros espaços onde se pretende limitar a área ocupada pelos componentes hidráulicos.

A tarifa vigente do fabricante indica para esta referência dimensões comerciais de aproximadamente:

• Diâmetro: 440 mm.
• Altura: 913 mm.

Ligações hidráulicas roscadas de 1½"

A ficha dimensional do DPAC/DI/MCL 100 mostra diferentes ligações distribuídas verticalmente em ambos os lados do depósito para facilitar a sua integração hidráulica.

No modelo de 100 litros, as ligações indicadas no esquema técnico são roscas fêmea de 1½".

O design oferece pontos específicos para:

• Ligações para a instalação.
• Ligações para o gerador ou caldeira.
• Purgador ou instalação de sonda.
• Esvaziamento do depósito.

A disposição de várias tomadas a diferentes alturas oferece flexibilidade para adaptar o esquema hidráulico às necessidades de cada instalação.

Ligações para instalação e gerador

Segundo o esquema técnico da Mecalia, o depósito dispõe de várias tomadas identificadas especificamente como ligações à instalação e ligações à caldeira.

Esta configuração facilita a sua utilização como elemento de inércia situado entre o gerador térmico e o circuito de distribuição.

A escolha concreta das ligações a utilizar dependerá do esquema hidráulico, dos caudais e das recomendações do fabricante do gerador.

Tomada superior para purga ou sonda

A parte superior incorpora uma ligação destinada a purga ou instalação de uma sonda.

Esta tomada pode facilitar a evacuação do ar acumulado na zona superior do depósito ou permitir a colocação de um elemento de medição compatível, conforme o desenho da instalação.

Ligação inferior para esvaziamento

Na parte inferior existe uma ligação identificada para esvaziamento, facilitando as operações de manutenção e drenagem do circuito quando necessário.

Peso de 29 kg

O Mecalia DPAC/DI/MCL 100 apresenta um peso aproximado em vazio de 29 kg.

Deve ter-se em conta que, uma vez cheio, o conjunto aumenta consideravelmente o seu peso. O sistema de fixação mural e o suporte construtivo devem ser dimensionados para suportar em segurança o peso total do depósito cheio e as cargas resultantes das tubagens ligadas.

Ajuda a estabilizar o funcionamento da instalação

A incorporação de um depósito de inércia aumenta o volume de água disponível no circuito. Esta reserva térmica ajuda a suavizar variações rápidas de temperatura e pode reduzir a frequência com que o gerador precisa de arrancar e parar.

Em instalações com vários circuitos ou consumos variáveis, o volume adicional também pode contribuir para condições hidráulicas mais estáveis.

A função exata e o esquema de ligação devem ser definidos durante o projeto da instalação, uma vez que um depósito de inércia pode ser utilizado de diferentes formas consoante o gerador, os emissores e o sistema de regulação.

Características técnicas do Mecalia 12508

• Marca: Mecalia.
• Referência: 12508.
• Modelo: DPAC/DI/MCL 100.
• Tipo: depósito de inércia.
• Capacidade: 100 litros.
• Aplicação: aquecimento e climatização.
• Fluido: água fria ou quente do circuito primário.
• Adequado para AQS: não.
• Tipo de circuito: fechado.
• Material: aço carbono.
• Instalação: vertical mural.
• Pressão máxima de trabalho: 6 bar.
• Temperatura máxima de trabalho: 90 °C.
• Ligações: roscadas fêmea.
• Medida das ligações do modelo de 100 L: 1½".
• Ligação para purga/sonda: sim.
• Ligação para esvaziamento: sim.
• Ligações para instalação: sim.
• Ligações para gerador/caldeira: sim.
• Isolamento: espuma rígida de poliuretano injetado.
• Isolamento isento de HCFC: sim.
• Acabamento exterior: chapa lacada a forno.
• Diâmetro: 440 mm.
• Altura comercial atual: 913 mm.
• Peso: aproximadamente 29 kg.
• Compatível com bomba de calor: sim.
• Compatível com caldeira: sim.
• Compatível com energia solar: sim.
• Utilizável em refrigeração: sim.

Depósito de inércia compacto para bomba de calor e climatização

O Mecalia DPAC/DI/MCL 100 disponibiliza 100 litros adicionais de volume hidráulico num formato compacto de instalação mural, tornando-se uma solução especialmente útil para sistemas de aerotermia, aquecimento e refrigeração onde é necessário aumentar a inércia térmica do circuito.

A sua construção em aço carbono, pressão máxima de 6 bar, temperatura de serviço até 90 °C, isolamento de poliuretano e múltiplas ligações de 1½" facilitam a sua integração em diferentes esquemas hidráulicos profissionais.

Por estar destinado exclusivamente à água do circuito primário, deve ser utilizado sempre em circuito fechado e não como acumulador de água quente sanitária.
