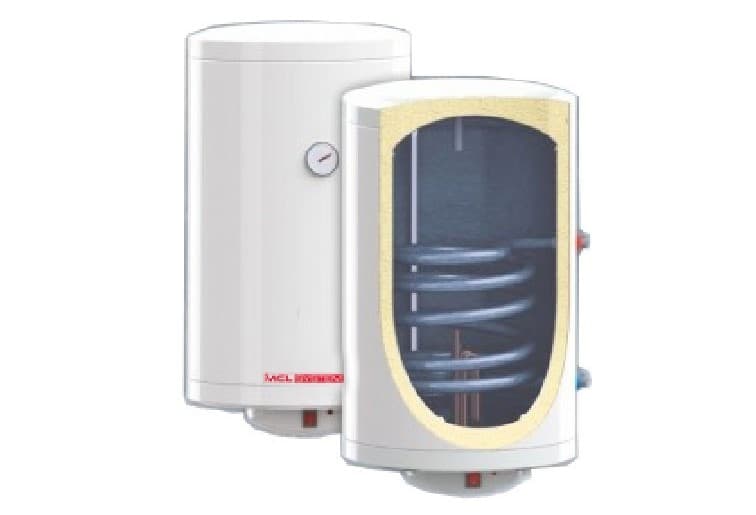

Interacumulador com serpentina de espiral vitrificada mural 150 litros diâmetro 520mm

O interacumulador mural Mecalia 07932 DPAV/IM S1 150 foi concebido para a acumulação e produção de água quente sanitária (AQS) através de energia solar ou caldeira. Dispõe de uma capacidade nominal de 150 litros, 138 litros efetivos e um permutador interior por serpentina espiral de 1,00 m². O seu depósito é fabricado em aço vitrificado através do processo flow-coating a 850 °C segundo a norma DIN 4753 e está preparado para instalação vertical mural.

O equipamento trabalha com uma pressão máxima de 8 bar no circuito de AQS e 6 bar na serpentina, admite temperaturas até 90 °C e incorpora proteção catódica através de ânodo de magnésio. O seu isolamento em espuma rígida de poliuretano injetado, livre de HCFC, ajuda a limitar as perdas térmicas da água acumulada.

Interacumulador mural de 150 litros para AQS

A referência 07932 corresponde ao modelo DPAV/IM S1 150 da Mecalia, um depósito interacumulador concebido para instalações onde é necessário produzir e armazenar AQS utilizando um gerador térmico externo.

As suas principais capacidades são:

• Capacidade nominal: 150 litros.
• Capacidade efetiva: 138 litros.
• Instalação: vertical mural.
• Diâmetro: 520 mm.

O seu formato mural permite aproveitar o espaço disponível em salas técnicas e outras zonas de instalação onde se pretende evitar a ocupação de área no chão.

Depósito de aço vitrificado

O depósito é fabricado em aço vitrificado através do método flow-coating a 850 °C segundo DIN 4753.

O revestimento vitrificado protege a superfície interior do depósito que se encontra em contacto permanente com a água sanitária, proporcionando uma solução específica para a acumulação de AQS.

Serpentina espiral de 1,00 m²

O Mecalia DPAV/IM S1 150 incorpora um permutador de calor por serpentina espiral situado no interior do depósito.

Para o modelo de 150 litros, a Mecalia especifica uma superfície de permuta de 1,00 m².

O fabricante indica que esta serpentina está dimensionada de acordo com as necessidades de uma instalação de energia solar térmica e também é adequada para trabalhar com caldeira.

Potência de permuta de 27,09 kW

Nas condições de ensaio estabelecidas pela Mecalia, a serpentina do modelo de 150 litros atinge uma potência de permuta de 27,09 kW.

Este dado é obtido nas seguintes condições:

• Circuito primário: 90/70 °C.
• Circuito secundário: 10/45 °C.

A potência real disponível numa instalação pode variar em função das temperaturas de trabalho, caudais, potência do gerador e condições hidráulicas do sistema.

Produção de AQS de 354 litros por hora

Nas condições de ensaio de 90/70 °C no primário e 10/45 °C no secundário, a Mecalia declara uma produção de 354 l/h.

O fabricante especifica para estas condições um caudal do circuito primário de 733 l/h.

Volume da serpentina de 4,50 litros

A serpentina interior apresenta um volume de 4,50 litros.

A perda de carga declarada pela Mecalia é de aproximadamente 0,31 m.c.a., dado que deve ser tido em conta durante o dimensionamento do circuito primário e a seleção da bomba circuladora.

Preparado para energia solar e caldeira

A Mecalia desenvolve este interacumulador para a produção de AQS através de energia solar térmica ou caldeira.

Pode trabalhar com:

• Energia solar térmica.
• Caldeira a gás.
• Caldeira a gasóleo.
• Caldeira a biomassa.

O calor proveniente do gerador circula pela serpentina interior e é transferido para a água sanitária armazenada no depósito.

Pressão de AQS até 8 bar

O depósito foi concebido para trabalhar com uma pressão máxima de AQS de 8 bar.

O circuito primário que atravessa a serpentina admite uma pressão máxima de 6 bar.

A Mecalia especifica expressamente que devem ser instaladas sempre as correspondentes válvulas de segurança. Os elementos de proteção devem ser dimensionados de acordo com as características do equipamento e da instalação.

Temperatura máxima de 90 °C

A temperatura máxima de trabalho especificada pela Mecalia para este interacumulador é de 90 °C.

A temperatura habitual de funcionamento de uma instalação deverá ser definida de acordo com o gerador utilizado, o sistema de regulação e as necessidades de AQS.

Ânodo de magnésio incluído

O depósito incorpora um ânodo de proteção catódica de magnésio incluído no fornecimento.

Este componente complementa a proteção anticorrosiva do depósito vitrificado. Tratando-se de um elemento consumível, é necessário verificar periodicamente o seu estado durante as operações de manutenção e substituí-lo quando o desgaste o exigir.

Isolamento em poliuretano rígido

O interacumulador utiliza espuma rígida de poliuretano injetado como isolamento térmico.

A Mecalia especifica que o material isolante está livre de HCFC e que o acabamento exterior é realizado através de chapa lacada no forno.

O isolamento reduz a transferência de calor para o ambiente e ajuda a conservar durante mais tempo a temperatura da AQS armazenada.

Classe energética C

A ficha técnica do DPAV/IM S1 150 estabelece uma classe de eficiência energética C.

As perdas estáticas declaradas são de 71 W, correspondentes à dissipação térmica do depósito nas condições normalizadas de ensaio.

Instalação vertical mural

O Mecalia 07932 foi especificamente concebido para uma instalação vertical sobre parede.

Esta configuração permite libertar espaço no chão e é especialmente prática em salas técnicas, compartimentos de instalações e outros locais com área disponível limitada.

A parede, as fixações e o sistema de ancoragem devem ser adequados para suportar em segurança o peso do equipamento completamente cheio, além das cargas transmitidas pelas tubagens.

Diâmetro de 520 mm

O modelo de 150 litros tem um diâmetro exterior de 520 mm.

A tabela Mecalia 2025 especifica umas dimensões comerciais de Ø520 x 1.085 mm de altura, um dado especialmente útil para verificar previamente o espaço disponível para a instalação.

Peso de 70 kg

A ficha técnica do fabricante estabelece um peso em vazio de aproximadamente 70 kg.

Uma vez cheio com água, o peso total aumenta de forma significativa, pelo que deve ser dada especial atenção à resistência da parede e ao sistema de ancoragem utilizado para a montagem.

Ligações hidráulicas

O esquema técnico do fabricante identifica as ligações necessárias para integrar o depósito nos circuitos de AQS e de produção térmica.

• Saída de AQS: 1/2".
• Entrada de água fria: 1/2".
• Ida do circuito primário: 3/4".
• Retorno do circuito primário: 3/4".
• Bainha para termóstato: incluída no design.
• Ânodo de magnésio: incluído.

Para o modelo DPAV/IM S1 de 150 litros, a tabela técnica não indica uma ligação independente de recirculação.

Resistência elétrica de 2.000 W segundo ficha técnica

A tabela técnica da Mecalia especifica para o modelo DPAV/IM S1 150 uma resistência elétrica de 2.000 W a 230 V.

Este sistema permite dispor de apoio elétrico para o aquecimento da água nas condições previstas pelo fabricante.

Características técnicas do Mecalia 07932

• Marca: Mecalia.
• Referência: 07932.
• Modelo: DPAV/IM S1 150.
• Tipo: interacumulador de AQS com serpentina espiral.
• Instalação: vertical mural.
• Capacidade nominal: 150 litros.
• Capacidade efetiva: 138 litros.
• Material do depósito: aço vitrificado.
• Vitrificação: flow-coating a 850 °C segundo DIN 4753.
• Superfície de permuta: 1,00 m².
• Potência de permuta: 27,09 kW em condições de ensaio 90/70 °C - 10/45 °C.
• Volume da serpentina: 4,50 litros.
• Perda de carga da serpentina: 0,31 m.c.a.
• Produção de AQS: 354 l/h nas condições de ensaio do fabricante.
• Caudal primário: 733 l/h.
• Pressão máxima de AQS: 8 bar.
• Pressão máxima da serpentina: 6 bar.
• Temperatura máxima de trabalho: 90 °C.
• Isolamento: espuma rígida de poliuretano injetado.
• Livre de HCFC: sim.
• Acabamento exterior: chapa lacada no forno.
• Proteção anticorrosão: ânodo catódico de magnésio.
• Ânodo de magnésio incluído: sim.
• Resistência indicada na ficha técnica: 2.000 W.
• Tensão da resistência: 230 V.
• Saída de AQS: 1/2".
• Entrada de água fria: 1/2".
• Ida do primário: 3/4".
• Retorno do primário: 3/4".
• Diâmetro: 520 mm.
• Altura comercial atual: 1.085 mm.
• Peso em vazio: 70 kg.
• Classe energética: C.
• Perdas estáticas: 71 W.
• Aplicação: produção e acumulação de AQS.
• Fontes térmicas contempladas: energia solar ou caldeira a gás, gasóleo ou biomassa.

Interacumulador compacto para AQS com energia solar ou caldeira

O Mecalia DPAV/IM S1 150 combina 150 litros de capacidade nominal com uma serpentina espiral de 1 m² e uma instalação vertical mural, proporcionando uma solução especialmente prática para produzir e armazenar AQS sem ocupar espaço no chão.

O seu depósito de aço vitrificado, ânodo de magnésio, isolamento de poliuretano, pressão de AQS de 8 bar e temperatura máxima de 90 °C permitem integrá-lo em instalações domésticas e profissionais alimentadas por energia solar térmica ou caldeira.

Graças aos seus 138 litros de capacidade efetiva, 354 l/h de produção nas condições de ensaio do fabricante e formato de Ø520 mm, é especialmente indicado para instalações que necessitam de uma solução mural de capacidade média com permutador interno.
