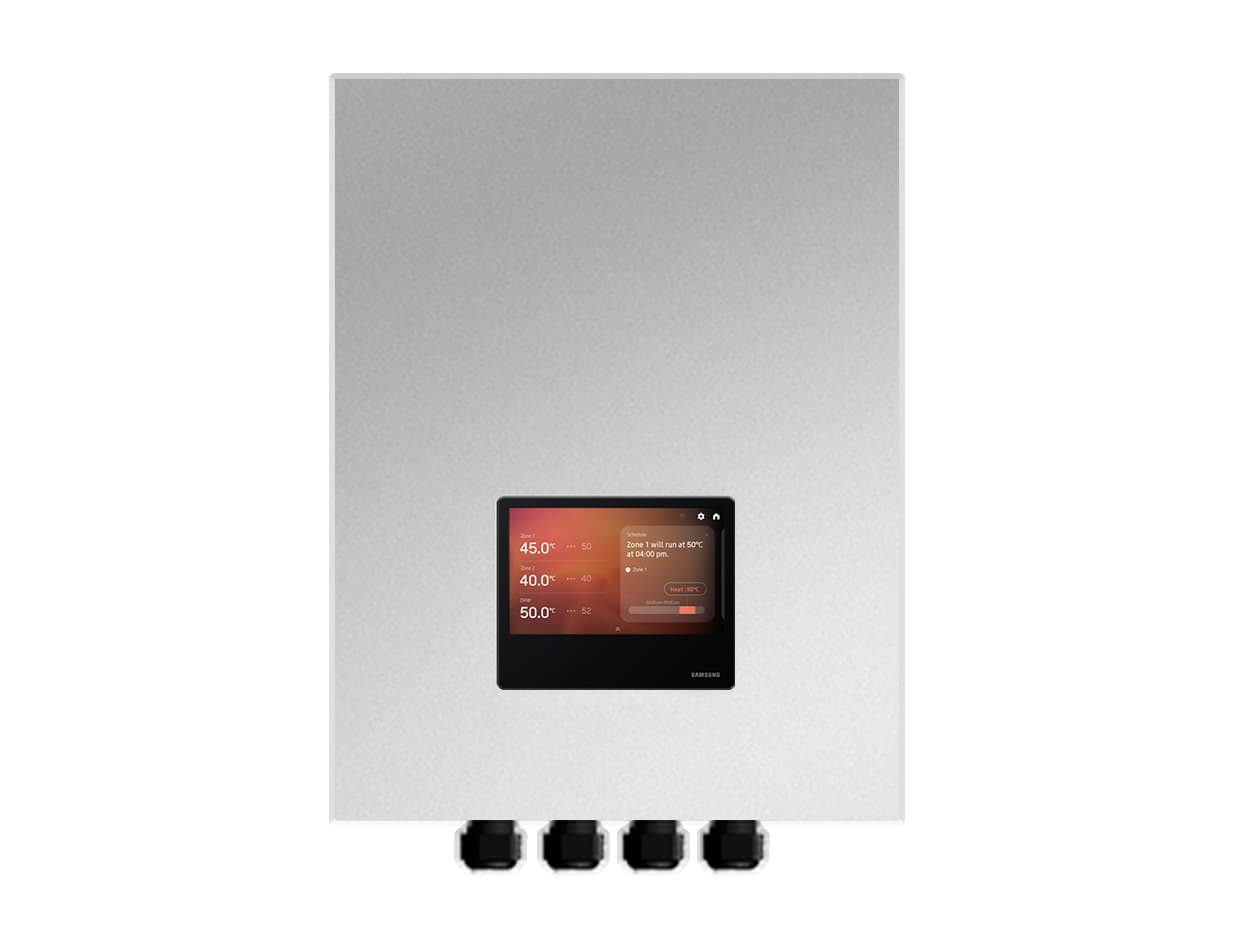

Controlador em cascata Samsung MCM-D3E0N

O controlador em cascata Samsung MCM-D3E0N foi concebido para gerir instalações formadas por várias bombas de calor ar-água Samsung EHS Mono a partir de um único sistema de controlo. Permite ligar entre 2 e 8 unidades exteriores e atingir uma potência total de até 128 kW, oferecendo uma solução especialmente indicada para habitações multifamiliares, edifícios comerciais, instalações coletivas e projetos com elevadas necessidades de aquecimento, arrefecimento e água quente sanitária.

O controlador distribui automaticamente a procura térmica entre as bombas de calor ligadas, colocando em funcionamento apenas o número de unidades necessário em cada momento. Inclui ainda um ecrã tátil AI Home de 7 polegadas, conectividade WiFi, integração com Samsung SmartThings, monitorização energética e controlo de até duas zonas de aquecimento.

Controlo em cascata de até 8 bombas de calor Samsung EHS

A principal função do Samsung MCM-D3E0N é coordenar várias unidades exteriores EHS Mono para que trabalhem como uma única instalação térmica.

O sistema admite um máximo de 8 bombas de calor ligadas a um controlador. A Samsung contempla instalações com unidades de igual capacidade e também combinações de diferentes potências, desde que pertençam ao mesmo tipo de produto compatível.

Com oito unidades de 16 kW, a instalação pode atingir uma capacidade total de até 128 kW, permitindo utilizar tecnologia de bomba de calor Samsung em projetos com necessidades térmicas consideravelmente superiores às de uma instalação residencial individual.

Gestão automática em função da procura térmica

O controlador analisa continuamente as necessidades de aquecimento, arrefecimento e água quente sanitária da instalação e adapta o número de bombas de calor que devem permanecer ativas.

Quando a procura aumenta, o sistema pode incorporar progressivamente mais unidades em funcionamento. Quando diminui, reduz o número de bombas ativas para evitar utilizar equipamentos desnecessariamente.

Esta estratégia permite trabalhar com uma capacidade ajustada à procura real do edifício e aproveitar de forma mais eficiente uma instalação composta por várias bombas de calor.

Equilíbrio das horas de funcionamento

O Samsung MCM-D3E0N também gere a distribuição das horas de trabalho entre as unidades exteriores.

Para equilibrar a sua utilização, o controlador pode arrancar prioritariamente a unidade que acumula menos horas de funcionamento e parar a que apresenta maior tempo de utilização.

Esta lógica permite repartir o trabalho entre as diferentes bombas de calor da cascata em vez de fazer funcionar sempre as mesmas unidades.

Funcionamento contínuo perante incidências numa unidade

Uma instalação em cascata proporciona ainda uma maior capacidade de continuidade de serviço. Se uma das bombas de calor apresentar uma incidência, o sistema pode identificar a unidade afetada e continuar a trabalhar com o restante equipamento disponível.

Desta forma, uma avaria individual não implica necessariamente a paragem completa de toda a instalação térmica, uma característica especialmente interessante em edifícios com necessidades permanentes de aquecimento ou AQS.

Aquecimento, arrefecimento e água quente sanitária

O controlador em cascata está preparado para gerir diferentes necessidades térmicas numa instalação Samsung EHS:

• Aquecimento.
• Arrefecimento.
• Produção de água quente sanitária (AQS).
• Controlo de duas zonas de aquecimento.

Isto permite utilizar o mesmo sistema de controlo em projetos que combinam climatização e produção de água quente através de várias bombas de calor ar-água.

Controlo de duas zonas de aquecimento

O MCM-D3E0N admite a gestão de duas zonas independentes, facilitando a criação de instalações com diferentes circuitos hidráulicos ou necessidades de temperatura.

O controlador pode intervir sobre bombas de zona e válvulas misturadoras para coordenar o funcionamento hidráulico da instalação de acordo com o esquema concebido.

Esta possibilidade é especialmente útil em sistemas que combinam, por exemplo, piso radiante com outros emissores ou zonas do edifício que requerem condições de funcionamento diferentes.

Ecrã tátil AI Home de 7 polegadas

O controlador incorpora um ecrã tátil AI Home de 7 polegadas que fornece uma interface gráfica para gerir e supervisionar a instalação.

A partir do ecrã é possível aceder a informações de funcionamento, temperaturas, modos de operação, programação e diferentes parâmetros relacionados com o sistema EHS.

A interface permite centralizar num único ponto o controlo de uma instalação que pode ser composta por várias bombas de calor e diferentes circuitos hidráulicos.

WiFi integrado e Samsung SmartThings

O MCM-D3E0N incorpora conectividade WiFi e pode integrar-se no ecossistema Samsung SmartThings.

Com uma conta Samsung e uma ligação WiFi compatível, o utilizador pode registar a instalação no SmartThings e dispor de funções conectadas de supervisão e controlo.

A Samsung especifica para o controlador a utilização de redes WiFi de 2,4 GHz.

Monitorização do consumo energético

O sistema permite consultar informação relacionada com o consumo energético da instalação e das unidades exteriores ligadas.

A monitorização facilita analisar o funcionamento do sistema em cascata e verificar como se distribui a procura entre as diferentes bombas de calor.

Com a ligação ao SmartThings podem ainda ser utilizadas funções de visualização e configuração energética compatíveis com a instalação.

Programação horária

O controlador permite estabelecer programações de funcionamento para adaptar o sistema aos horários e necessidades térmicas do edifício.

É possível definir períodos de funcionamento e setpoints para reduzir o uso desnecessário da climatização quando determinadas zonas ou instalações não requerem serviço.

Modo Fora de casa

Entre as suas funções inclui-se o modo Fora de casa, desenvolvido para manter o aquecimento a uma temperatura reduzida durante períodos de ausência.

Esta função é útil para manter condições mínimas no edifício sem utilizar a instalação com os mesmos parâmetros de conforto de um período de ocupação normal.

Modo silencioso

O sistema dispõe também de modo silencioso, permitindo adaptar o funcionamento das bombas de calor quando é necessário reduzir o impacto acústico da instalação.

A sua disponibilidade e comportamento dependem das unidades exteriores EHS ligadas e da configuração realizada durante a colocação em funcionamento.

Gestão de produção fotovoltaica e Smart Grid

O controlador dispõe de funções relacionadas com PV Ready e Smart Grid Ready, permitindo integrar a produção térmica em estratégias de gestão energética do edifício.

Em instalações corretamente configuradas, a disponibilidade de energia fotovoltaica ou determinados sinais externos pode ser utilizada para adaptar o funcionamento da bomba de calor e aproveitar de forma mais eficiente a energia disponível.

Controlo de bombas, válvulas e elementos auxiliares

Além de gerir as unidades exteriores, o MCM-D3E0N está preparado para intervir sobre diferentes componentes hidráulicos e auxiliares de uma instalação EHS.

Consoante a configuração realizada, pode gerir ou fornecer sinais de controlo para elementos como:

• Bombas primárias.
• Bombas secundárias.
• Bombas de circuitos de zona.
• Válvulas de 2 e 3 vias.
• Válvulas misturadoras.
• Resistência de apoio para aquecimento.
• Resistência de apoio para AQS.
• Caldeira de apoio.
• Sensores de temperatura.

A configuração concreta depende do projeto hidráulico e deve ser realizada seguindo os esquemas e parâmetros estabelecidos pela Samsung.

Sensores de temperatura incluídos

O controlador é fornecido com sensores destinados a supervisionar diferentes temperaturas da instalação hidráulica.

A documentação Samsung contempla sensores para parâmetros como a temperatura do depósito, entrada e saída de água e diferentes pontos de controlo necessários para gerir corretamente o sistema em cascata.

Compatibilidade com Samsung EHS Mono

O MCM-D3E0N foi desenvolvido especificamente para sistemas de bomba de calor Samsung EHS Mono.

A Samsung contempla a sua utilização com diferentes famílias compatíveis, entre elas:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 com bomba integrada.

As unidades ligadas dentro de uma mesma cascata devem pertencer ao mesmo tipo de produto. Não devem ser misturadas diferentes famílias incompatíveis dentro da mesma cascata.

É possível combinar diferentes capacidades dentro de uma mesma família compatível; por exemplo, unidades de diferentes potências da gama Mono R290.

Control Kit MIM-E03GN consoante a unidade exterior

Em determinadas configurações EHS Mono é necessário instalar um Control Kit Samsung MIM-E03GN associado a cada unidade exterior para realizar a comunicação e o controlo da cascata.

A Samsung indica que os modelos EHS Mono R290 com bomba integrada podem funcionar na solução de cascata sem o MIM-E03GN, enquanto outras famílias compatíveis requerem o kit de controlo correspondente.

A necessidade do acessório deve ser sempre verificada de acordo com a referência exata das bombas de calor selecionadas para o projeto.

Alimentação monofásica

O controlador utiliza uma alimentação de 220-240 V a 50 Hz.

A ligação elétrica, proteções e cablagem devem ser dimensionadas e executadas de acordo com o manual de instalação Samsung e a regulamentação aplicável.

Dimensões do Samsung MCM-D3E0N

O controlador apresenta dimensões líquidas de 380 mm de largura, 480 mm de altura e 150 mm de profundidade.

A Samsung especifica atualmente um peso líquido de 7,3 kg. As dimensões da embalagem são de 445 x 605 x 250 mm, com um peso bruto de aproximadamente 11,4 kg.

Características técnicas do Samsung MCM-D3E0N

• Marca: Samsung.
• Referência: MCM-D3E0N.
• Tipo: controlador em cascata para bomba de calor ar-água.
• Gama compatível: Samsung EHS Mono.
• Número de unidades exteriores: de 2 a 8.
• Capacidade máxima do sistema: até 128 kW.
• Aquecimento: sim.
• Arrefecimento: sim.
• Produção de AQS: sim.
• Controlo de duas zonas: sim.
• Gestão automática de unidades em cascata: sim.
• Equilíbrio de horas de funcionamento: sim.
• Funcionamento parcial perante falha de uma unidade: sim, consoante a configuração do sistema.
• Ecrã: AI Home tátil.
• Tamanho do ecrã: 7 polegadas.
• WiFi integrado: sim.
• SmartThings: compatível.
• Rede WiFi: 2,4 GHz.
• Monitorização energética: sim.
• Programação: sim.
• Modo Fora de casa: sim.
• Modo silencioso: sim.
• PV Ready: sim.
• Smart Grid Ready: sim.
• Controlo de bombas hidráulicas: sim, consoante a configuração.
• Controlo de válvulas: sim, consoante a configuração.
• Controlo de resistências de apoio: sim.
• Controlo de caldeira de apoio: disponível consoante a configuração.
• Alimentação: 220-240 V / 50 Hz.
• Dimensões líquidas: 380 x 480 x 150 mm.
• Peso líquido: 7,3 kg.
• Dimensões da embalagem: 445 x 605 x 250 mm.
• Peso bruto: 11,4 kg.
• Cor: cinzento acetinado.

Controlo centralizado para instalações EHS de alta potência

O Samsung MCM-D3E0N permite ampliar as possibilidades das bombas de calor EHS Mono para além de uma instalação individual, coordenando até oito unidades como um único sistema de produção térmica.

A sua gestão automática da procura, o equilíbrio das horas de funcionamento, a possibilidade de atingir até 128 kW e o controlo de aquecimento, arrefecimento, AQS e duas zonas tornam-no uma solução especialmente orientada para instalações coletivas e projetos profissionais.

A incorporação de AI Home de 7 polegadas, WiFi, SmartThings, monitorização energética e funções de integração fotovoltaica e Smart Grid permite ainda centralizar o funcionamento e a supervisão energética de uma instalação Samsung EHS em cascata.
