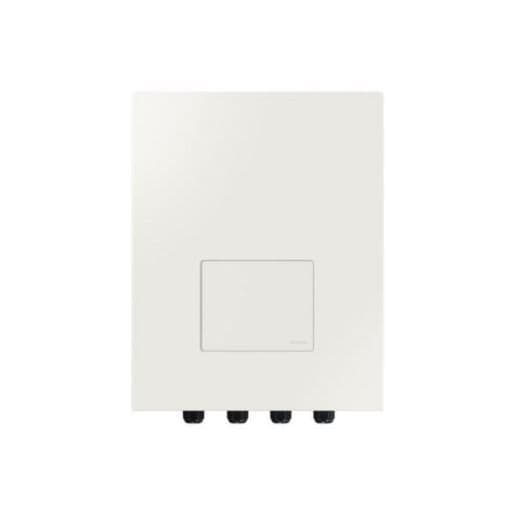

Kit de controle em cascata Samsung MIM-E03CN

O Samsung MIM-E03GN é um kit de controlo específico para integrar unidades exteriores Samsung EHS Mono sem bomba de circulação incorporada num sistema de aerotermia em cascata. Trabalha em conjunto com o controlador central de cascata Samsung MCM-D3E0N e permite que cada unidade exterior compatível se comunique e funcione de forma coordenada em instalações de aquecimento, arrefecimento e água quente sanitária de elevada potência.

A Samsung especifica que deve ser instalado um MIM-E03GN por cada unidade exterior compatível que necessite de kit de controlo. Com esta arquitetura, o sistema em cascata pode gerir até 8 bombas de calor EHS Mono e atingir uma potência total máxima de 128 kW, oferecendo uma solução especialmente indicada para edifícios residenciais coletivos, habitações de grandes dimensões e aplicações comerciais que necessitam de maior capacidade térmica.

Kit específico para sistemas Samsung EHS em cascata

O MIM-E03GN foi desenvolvido especificamente para o novo sistema de controlo em cascata da Samsung. A sua função é servir como interface de controlo de cada unidade exterior EHS Mono compatível que não dispõe de bomba integrada, permitindo a sua ligação ao controlador principal MCM-D3E0N.

A Samsung indica expressamente que o MIM-E03GN é o kit dedicado às unidades exteriores ligadas ao sistema em cascata e que outros kits de controlo não devem ser utilizados como substitutos nesta configuração.

Até 8 bombas de calor e 128 kW de potência

Quando utilizado em conjunto com o controlador de cascata MCM-D3E0N, o sistema pode gerir até 8 unidades exteriores Samsung EHS Mono. Com unidades até 16 kW, a instalação pode atingir uma capacidade conjunta máxima de 128 kW.

Esta configuração modular permite adaptar a potência disponível às necessidades térmicas do edifício. O sistema pode coordenar o funcionamento das diferentes bombas de calor em função da procura, evitando que todas as unidades tenham de trabalhar simultaneamente quando não é necessário.

Funcionamento modular e repartição de carga

A solução de cascata Samsung foi concebida para modular a capacidade total em função da procura de aquecimento, arrefecimento ou água quente sanitária. O controlador principal coordena as unidades exteriores ligadas e distribui a carga entre elas para adaptar a produção às necessidades da instalação.

A Samsung permite combinar unidades exteriores de diferentes potências desde que pertençam ao mesmo tipo de produto. Por exemplo, dentro de um sistema EHS Mono R290 podem ser combinadas diferentes capacidades dessa mesma família.

Não é permitido misturar numa mesma cascata diferentes famílias de produto incompatíveis. A seleção das unidades deve ser feita seguindo as tabelas de combinação e as instruções técnicas da Samsung.

Compatível com diferentes gamas EHS Mono

O sistema de cascata Samsung admite diferentes famílias de bombas de calor EHS Mono. O MIM-E03GN é utilizado nas unidades compatíveis que necessitam de um kit de controlo individual para se ligarem ao controlador central.

• Samsung EHS Mono R32: compatível com o sistema de cascata através de MIM-E03GN, consoante o modelo.
• Samsung EHS Mono HT Quiet: compatível com o sistema de cascata através de MIM-E03GN.
• Samsung EHS Mono R290: compatível através de MIM-E03GN nas versões sem bomba integrada.
• Samsung EHS Mono R290 com bomba integrada: não necessita de MIM-E03GN.

A Samsung especifica que as unidades R290 Mono com bomba integrada podem ser ligadas ao sistema de cascata sem este kit de controlo, uma vez que dispõem dos componentes necessários integrados.

Controlador principal MCM-D3E0N necessário

O MIM-E03GN não é, por si só, o controlador mestre da instalação. A sua função é ligar uma unidade exterior individual ao sistema de cascata. A gestão global do conjunto cabe ao Samsung MCM-D3E0N, que atua como controlador central.

Em instalações com várias unidades exteriores sem bomba incorporada, utiliza-se um MIM-E03GN para cada bomba de calor, enquanto um único MCM-D3E0N se encarrega de coordenar o conjunto.

Aquecimento, arrefecimento e AQS

O sistema EHS Cascade da Samsung está preparado para gerir instalações de aquecimento, arrefecimento e produção de água quente sanitária. Isto permite utilizar várias bombas de calor como uma única instalação coordenada e adaptar o seu funcionamento à procura térmica do edifício.

O controlador de cascata pode ainda gerir duas zonas de aquecimento independentes e admite a integração com outras fontes térmicas para configurar sistemas híbridos, desde que o projeto cumpra as condições e esquemas hidráulicos previstos pela Samsung.

Maior continuidade de serviço

Uma instalação com várias bombas de calor em cascata oferece uma arquitetura modular face a soluções baseadas numa única máquina de grande potência. A Samsung concebeu o sistema para que, em determinadas situações de avaria de uma unidade, o controlador possa isolá-la e manter operacionais as restantes unidades disponíveis.

Esta estratégia permite manter capacidade de produção térmica enquanto a unidade afetada é verificada e revela-se especialmente interessante em edifícios onde o aquecimento ou a produção de AQS têm elevada importância.

Integração com Modbus e sistemas conectados

O controlador central MCM-D3E0N utilizado em conjunto com o MIM-E03GN é compatível com comunicação Modbus para facilitar a sua integração com sistemas externos de controlo e gestão de edifícios.

A plataforma de cascata também oferece compatibilidade com EHS Cloud e SmartThings nas versões de firmware especificadas pela Samsung. Estas funções dizem respeito ao sistema de controlo em cascata e podem exigir ligação à internet, conta Samsung e componentes de comunicação adicionais consoante a configuração instalada.

Sensor de caudal incluído

O fornecimento do MIM-E03GN inclui um sensor de caudal com cabo de 1,5 metros. Este elemento permite controlar o fluxo de água associado à unidade exterior e faz parte dos componentes necessários para integrar corretamente a bomba de calor no sistema hidráulico de cascata.

Também são fornecidos os conectores de tubagem necessários para a integração hidráulica do kit, bem como elementos de fixação e juntas.

Conteúdo do fornecimento do Samsung MIM-E03GN

• Kit de controlo: Samsung MIM-E03GN.
• Sensor de caudal: 1 unidade com cabo de 1,5 m.
• Conector de tubagem direito: Ø exterior 28 mm, 1 unidade.
• Conector de tubagem esquerdo: Ø exterior 28 mm, 1 unidade.
• Elementos de fixação: 2 unidades.
• Juntas tóricas: 2 unidades.

Dimensões e alimentação

O MIM-E03GN apresenta um formato mural com dimensões de 380 x 480 x 150 mm e um peso líquido aproximado de 6,7 kg. A sua alimentação elétrica é monofásica a 230 V e 50 Hz.

A comunicação com o sistema utiliza cablagem específica de controlo, que deve ser instalada respeitando as secções, percursos e requisitos indicados no manual de instalação da Samsung.

Características técnicas do Samsung MIM-E03GN

• Marca: Samsung.
• Referência: MIM-E03GN.
• Tipo: kit de controlo para sistema EHS em cascata.
• Aplicação: unidades exteriores Samsung EHS Mono compatíveis sem bomba integrada.
• Controlador principal compatível: MCM-D3E0N.
• Número de kits necessários: 1 por cada unidade exterior compatível que requeira Control Kit.
• Número máximo de unidades exteriores por controlador de cascata: 8.
• Capacidade máxima do sistema de cascata: até 128 kW com 8 unidades de 16 kW.
• Alimentação: monofásica, 230 V, 50 Hz.
• Secção de cabo de comunicação indicada: 0,75 mm².
• Número de unidades geridas diretamente por cada MIM-E03GN: 1.
• Sensor de caudal: incluído.
• Comprimento do cabo do sensor de caudal: 1,5 m.
• Conectores hidráulicos incluídos: 2 x Ø28 mm exterior.
• Dimensões: 380 x 480 x 150 mm.
• Peso líquido: aproximadamente 6,7 kg.
• Instalação: mural.

Compatibilidade dentro da instalação em cascata

A Samsung estabelece que o número máximo de unidades exteriores ligadas a um único controlador MCM-D3E0N é de oito. As unidades utilizadas devem pertencer a uma mesma família de produto, embora possam ser usadas capacidades diferentes dentro dessa família.

Por exemplo, é possível combinar diferentes potências de EHS Mono R290 compatíveis dentro da mesma instalação, mas não misturar livremente unidades R290, R32 e HT Quiet entre si numa única cascata.

As unidades Samsung EHS Mono R290 que incorporam bomba de circulação integrada podem trabalhar diretamente com o controlador de cascata e não requerem o MIM-E03GN. Em contrapartida, as unidades compatíveis sem bomba integrada utilizam este kit como interface individual com o sistema.

Solução para instalações de aerotermia de elevada potência

O Samsung MIM-E03GN permite transformar várias bombas de calor EHS Mono compatíveis numa instalação modular coordenada através do controlador MCM-D3E0N. Esta arquitetura permite atingir até 128 kW com oito unidades, adaptar progressivamente a potência à procura e dispor de maior flexibilidade do que uma solução baseada numa única unidade de elevada capacidade.

Pel as suas características, é uma solução especialmente indicada para edifícios plurifamiliares, aplicações comerciais e projetos de aerotermia centralizada onde seja necessário combinar várias bombas de calor Samsung EHS Mono.

Importante: o MIM-E03GN é um kit de controlo individual para o sistema de cascata e não substitui o controlador principal MCM-D3E0N. Deve ser verificada a compatibilidade exata de cada unidade exterior antes de conceber a instalação. ClimateHub e Hydro Unit não são compatíveis com esta solução de cascata segundo a documentação atual da Samsung.
