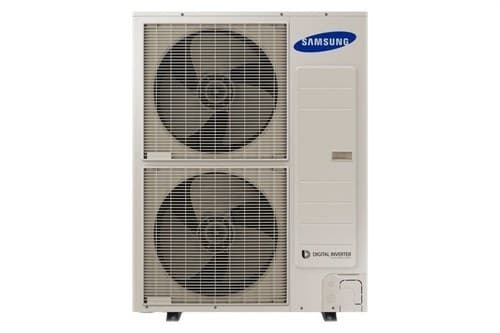

Unidade exterior bibloc aerotermia Samsung EHS TDM Plus 12 kW

A unidade exterior de aerotermia Samsung EHS TDM Plus AE120MXTPEH/EU é uma bomba de calor bibloc de 12 kW concebida para sistemas de climatização que combinam tecnologia ar-água (A2W) e ar-ar (A2A). Graças ao sistema TDM Plus da Samsung, uma única unidade exterior pode მუშაობar com um módulo hidráulico para aquecimento, arrefecimento e produção de água quente sanitária e, ao mesmo tempo, alimentar unidades interiores de expansão direta compatíveis.

Este modelo oferece uma potência nominal de 12 kW tanto em aquecimento como em arrefecimento, alimentação monofásica e refrigerante R410A. A sua capacidade para trabalhar em aquecimento ar-água com temperaturas exteriores até -25 °C permite utilizá-lo em instalações residenciais e comerciais que necessitem de climatização durante todo o ano.

Características principais da Samsung AE120MXTPEH/EU

• Marca: Samsung.
• Gama: EHS TDM Plus.
• Referência: AE120MXTPEH/EU.
• Tipo: unidade exterior de bomba de calor bibloc.
• Tecnologia: ar-água (A2W) e ar-ar (A2A).
• Potência nominal em aquecimento: 12 kW.
• Potência nominal em arrefecimento: 12 kW.
• COP nominal: 4,41.
• EER nominal: 4,14.
• Consumo nominal em aquecimento: 2,72 kW.
• Consumo nominal em arrefecimento: 2,90 kW.
• Alimentação: monofásica, 220-240 V, 50 Hz.
• Refrigerante: R410A.
• Carga de refrigerante de fábrica: 3,5 kg.
• Caudal de ar: 103 m³/min.
• Pressão sonora: 51 dB(A) em arrefecimento e 52 dB(A) em aquecimento.
• Potência sonora: 70 dB(A).
• Dimensões: 940 x 1.420 x 330 mm.
• Peso líquido: 107 kg.

Tecnologia Samsung EHS TDM Plus

A principal característica do sistema EHS TDM Plus é a possibilidade de combinar climatização ar-água e ar-ar utilizando uma única unidade exterior. O sistema pode transferir energia para o circuito hidráulico através de um Hydro Kit compatível e também alimentar unidades interiores de expansão direta compatíveis com TDM Plus.

Esta arquitetura permite combinar diferentes soluções de climatização dentro do mesmo projeto. Por exemplo, uma habitação pode utilizar piso radiante para aquecimento e recorrer simultaneamente a unidades interiores de ar para obter uma resposta térmica mais rápida em determinadas divisões.

O sistema de controlo permite estabelecer prioridades e modos de funcionamento para adaptar a bomba de calor às necessidades da instalação.

12 kW de potência nominal em aquecimento

A AE120MXTPEH/EU proporciona uma capacidade nominal de aquecimento de 12 kW. Nas condições nominais especificadas pela Samsung apresenta um COP de 4,41, com um consumo elétrico nominal de 2,72 kW.

O COP representa a relação entre a energia térmica fornecida e a energia elétrica consumida sob determinadas condições de ensaio. O desempenho real da instalação dependerá de fatores como a temperatura exterior, a temperatura da água de impulsão, a necessidade térmica do edifício e o tipo de emissor instalado.

12 kW de capacidade em arrefecimento

Além do aquecimento, esta unidade exterior proporciona uma capacidade nominal de arrefecimento de 12 kW. A Samsung especifica um EER nominal de 4,14 e um consumo elétrico nominal de 2,90 kW nas condições de ensaio correspondentes.

O arrefecimento pode ser realizado através do circuito ar-água com emissores compatíveis, como fan coils ou sistemas de piso refrescante corretamente dimensionados, ou através de unidades interiores ar-ar compatíveis com o sistema TDM Plus.

Aquecimento rápido combinando ar e água

A tecnologia TDM Plus permite aproveitar as características de dois sistemas de climatização diferentes. O circuito hidrónico pode proporcionar uma climatização estável através de piso radiante ou outros emissores de água, enquanto as unidades interiores ar-ar podem oferecer uma resposta mais rápida quando é necessário alterar a temperatura de uma divisão em pouco tempo.

Esta combinação permite conceber sistemas flexíveis que adaptem o seu funcionamento às diferentes necessidades de conforto ao longo do dia.

Funcionamento em aquecimento até -25 °C

A Samsung especifica para a AE120MXTPEH/EU uma ampla gama de funcionamento exterior. Em modo aquecimento ar-água pode funcionar com temperaturas exteriores compreendidas entre -25 e 35 °C.

Para produção de água quente sanitária através de um sistema corretamente configurado com Hydro Kit e acumulador compatível, o intervalo exterior indicado atinge igualmente os -25 °C.

Intervalos de temperatura exterior

Os intervalos de funcionamento especificados pela Samsung dependem do modo selecionado:

• Aquecimento ar-água A2W: -25 a 35 °C.
• Arrefecimento ar-água A2W: 10 a 46 °C.
• Produção de AQS: -25 a 43 °C.
• Aquecimento ar-ar A2A: -25 a 24 °C.
• Arrefecimento ar-ar A2A: 10 a 46 °C.

Estes valores correspondem à temperatura exterior e devem ser considerados em conjunto com os limites de funcionamento do módulo hidráulico, unidades interiores e restantes componentes instalados.

Sistema bibloc

A Samsung AE120MXTPEH/EU utiliza uma arquitetura bibloc. O circuito frigorífico liga a unidade exterior a um módulo hidráulico interior compatível, onde se realiza a transferência de calor para o circuito de água da instalação.

Esta configuração mantém o circuito hidráulico principal no interior do edifício e proporciona flexibilidade para conceber a sala técnica e selecionar o acumulador de AQS de acordo com as necessidades do projeto.

A unidade exterior por si só não constitui um sistema completo de aerotermia. Deve ser combinada com o Hydro Kit, sistema de controlo e restantes componentes compatíveis especificados pela Samsung.

Compatível com Hydro Kit Samsung TDM Plus

Para uma instalação ar-água, a AE120MXTPEH/EU pode ser combinada com o Hydro Kit Samsung AE160BNYDEH/EU em instalações monofásicas compatíveis. Este módulo hidráulico permite alimentar os circuitos de aquecimento e arrefecimento e gerir a produção de AQS através de um acumulador externo.

A seleção do módulo hidráulico, depósito, bombas, elementos de segurança e restantes acessórios deve ser feita de acordo com as necessidades do edifício e o esquema hidráulico previsto.

Produção de água quente sanitária

O sistema EHS TDM Plus pode ser utilizado para produzir água quente sanitária quando a unidade exterior é combinada com um módulo hidráulico, um acumulador compatível e os componentes de regulação correspondentes.

O volume do acumulador pode ser selecionado de acordo com o número de utilizadores e o consumo previsto, o que permite adaptar a instalação a habitações e projetos com diferentes necessidades de AQS.

Refrigerante R410A

A AE120MXTPEH/EU utiliza refrigerante R410A. A Samsung especifica uma carga de fábrica de 3,5 kg e um potencial de aquecimento global GWP de 2.088.

A carga de fábrica equivale a aproximadamente 7,31 toneladas de CO₂ equivalente. Tratando-se de um equipamento que utiliza gases fluorados, a instalação, manipulação do circuito frigorífico, manutenção e colocação em funcionamento devem ser realizadas por profissionais habilitados, de acordo com a legislação aplicável.

Ligações frigoríficas

As ligações frigoríficas especificadas para esta unidade exterior são:

• Linha de líquido: 9,52 mm (3/8").
• Linha de gás: 15,88 mm (5/8").

O dimensionamento e o traçado da instalação frigorífica devem respeitar os comprimentos máximos, desníveis, carga adicional de refrigerante e demais condições indicadas no manual de instalação da Samsung.

Alimentação monofásica

A referência AE120MXTPEH/EU corresponde à versão monofásica de 12 kW. A sua alimentação é de 220-240 V a 50 Hz.

A Samsung comercializa também a referência AE120MXTPGH/EU para instalações trifásicas, pelo que é importante verificar a alimentação elétrica disponível e selecionar a versão adequada.

Dados elétricos

Em condições nominais, a Samsung especifica uma intensidade de funcionamento de 13,2 A em arrefecimento e 12,4 A em aquecimento.

• MCA, corrente mínima do circuito: 28 A.
• MFA, proteção máxima: 35 A.

A secção dos condutores e as proteções elétricas devem ser determinadas de acordo com a documentação de instalação, o comprimento da linha, as condições de montagem e a legislação elétrica em vigor.

Caudal de ar de 103 m³/min

A unidade exterior incorpora um ventilador de hélice com um caudal nominal de 103 m³/min. O movimento de ar através do permutador exterior permite realizar a troca energética necessária para o funcionamento da bomba de calor.

Durante a montagem devem ser respeitadas as distâncias mínimas de instalação estabelecidas pela Samsung para permitir uma correta entrada e descarga de ar e evitar recirculações que possam reduzir o desempenho do sistema.

Nível sonoro

A Samsung especifica uma pressão sonora de 51 dB(A) em arrefecimento e 52 dB(A) em aquecimento. O nível de potência sonora declarado é de 70 dB(A).

O nível acústico percecionado na instalação final depende da distância, da localização da unidade, das superfícies próximas e das possíveis reflexões sonoras. Por este motivo, deve ser cuidadosamente selecionado o local da unidade exterior e respeitada a legislação acústica aplicável.

Dimensões e peso

A AE120MXTPEH/EU utiliza um chassis exterior preparado para fornecer a potência necessária em sistemas TDM Plus de elevada capacidade.

• Largura: 940 mm.
• Altura: 1.420 mm.
• Profundidade: 330 mm.
• Peso líquido: 107 kg.
• Dimensões de transporte: 995 x 1.598 x 426 mm.
• Peso de transporte: 115 kg.

Aplicações da Samsung EHS TDM Plus 12 kW

Graças à combinação de climatização ar-água e ar-ar, esta unidade exterior pode ser utilizada em diferentes tipos de instalações:

• Habitações unifamiliares.
• Instalações de aquecimento por piso radiante.
• Sistemas de piso refrescante compatíveis.
• Fan coils.
• Radiadores de baixa temperatura.
• Produção de AQS através de acumulador externo.
• Climatização através de unidades interiores de expansão direta compatíveis.
• Reabilitação de sistemas de climatização.
• Pequenos edifícios e aplicações comerciais compatíveis com a sua potência.

Dados técnicos da Samsung AE120MXTPEH/EU

• Fabricante: Samsung.
• Família: EHS.
• Gama: TDM Plus.
• Referência: AE120MXTPEH/EU.
• Tipo: unidade exterior de aerotermia bibloc.
• Tecnologia: ar-água e ar-ar.
• Alimentação: monofásica.
• Tensão: 220-240 V.
• Frequência: 50 Hz.
• Potência nominal em aquecimento A7/W35: 12 kW.
• Potência em aquecimento A7/W55: 10,7 kW.
• Potência nominal em arrefecimento A35/W18: 12 kW.
• COP nominal: 4,41.
• EER nominal: 4,14.
• Consumo nominal em aquecimento: 2,72 kW.
• Consumo nominal em arrefecimento: 2,90 kW.
• Intensidade em aquecimento: 12,4 A.
• Intensidade em arrefecimento: 13,2 A.
• MCA: 28 A.
• MFA: 35 A.
• Compressor: rotativo.
• Ventilador: hélice.
• Caudal de ar: 103 m³/min.
• Refrigerante: R410A.
• Carga de fábrica: 3,5 kg.
• GWP: 2.088.
• Carga equivalente: 7,31 tCO₂e.
• Tubagem de líquido: 9,52 mm (3/8").
• Tubagem de gás: 15,88 mm (5/8").
• Pressão sonora em frio: 51 dB(A).
• Pressão sonora em calor: 52 dB(A).
• Potência sonora: 70 dB(A).
• Temperatura exterior em aquecimento A2W: -25 a 35 °C.
• Temperatura exterior em arrefecimento A2W: 10 a 46 °C.
• Temperatura exterior para AQS: -25 a 43 °C.
• Temperatura exterior em aquecimento A2A: -25 a 24 °C.
• Temperatura exterior em arrefecimento A2A: 10 a 46 °C.
• Dimensões: 940 x 1.420 x 330 mm.
• Peso líquido: 107 kg.

Aerotermia de 12 kW com sistema TDM Plus

A Samsung AE120MXTPEH/EU fornece 12 kW nominais de aquecimento e arrefecimento dentro de um sistema flexível capaz de combinar climatização hidrónica e expansão direta. Esta tecnologia permite utilizar uma única unidade exterior para cobrir diferentes necessidades térmicas do edifício quando combinada com os módulos interiores e acessórios TDM Plus adequados.

O seu COP nominal de 4,41, o funcionamento em aquecimento com temperaturas exteriores até -25 °C e a possibilidade de trabalhar com piso radiante, fan coils, unidades interiores de ar e produção de AQS fazem desta unidade uma solução versátil para projetos de climatização integral.

A unidade exterior deve ser combinada com o Hydro Kit, controlos, acumulador de AQS e demais componentes compatíveis necessários conforme o projeto. O dimensionamento, a instalação frigorífica e hidráulica e a colocação em funcionamento devem ser realizados por profissionais qualificados, seguindo a documentação técnica da Samsung e a legislação em vigor.
