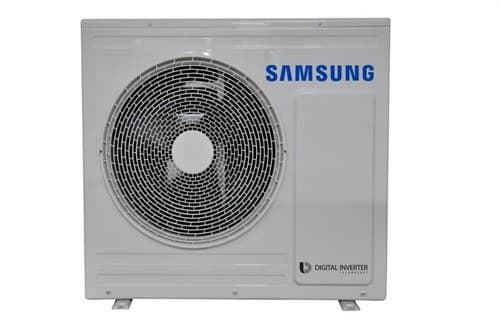

Unidade exterior bibloc aerotérmica Samsung EHS TDM Plus 6,6 kW

A unidade exterior bibloc Samsung EHS TDM Plus AE066MXTPEH/EU é uma bomba de calor aerotérmica monofásica concebida para sistemas capazes de combinar climatização ar-água e ar-ar. Oferece uma capacidade nominal de 6,6 kW em aquecimento e 6,7 kW em arrefecimento, permitindo desenvolver uma solução integral para aquecimento, arrefecimento e, juntamente com os componentes interiores adequados, produção de água quente sanitária.

A tecnologia Samsung TDM Plus permite utilizar uma única unidade exterior para alimentar tanto o circuito hidráulico do sistema EHS como unidades interiores de expansão direta compatíveis. Desta forma é possível combinar, consoante a configuração do projeto, piso radiante, fancoils ou outros emissores hidráulicos com unidades interiores de climatização por ar.

Sistema Samsung EHS TDM Plus ar-água e ar-ar

A principal característica da gama TDM Plus é a sua capacidade para integrar duas formas de climatização dentro de uma mesma solução. O sistema ar-água pode fornecer energia térmica ao circuito hidráulico de aquecimento ou arrefecimento, enquanto o sistema ar-ar permite climatizar diretamente as divisões através de unidades interiores compatíveis.

A Samsung destaca que esta arquitetura permite atingir rapidamente uma temperatura confortável através de climatização por ar e complementar o funcionamento com sistemas hidráulicos como o piso radiante. Tudo isto é gerido através dos controlos compatíveis do sistema TDM Plus.

6,6 kW de capacidade em aquecimento

A Samsung AE066MXTPEH/EU proporciona uma capacidade nominal de aquecimento de 6,6 kW. Nas condições nominais especificadas pela Samsung atinge um COP de 4,49, com um consumo elétrico nominal de 1,47 kW.

O desempenho real de uma bomba de calor depende de fatores como a temperatura exterior, a temperatura de impulsão da água, a necessidade do edifício, o sistema emissor e a configuração completa da instalação.

6,7 kW de capacidade em arrefecimento

Em arrefecimento, a unidade exterior oferece uma capacidade nominal de 6,7 kW e um EER de 4,53 nas condições de ensaio indicadas pela Samsung. O consumo elétrico nominal declarado para arrefecimento é de 1,48 kW.

O arrefecimento pode ser aproveitado através do circuito hidráulico com emissores compatíveis ou através de unidades interiores de expansão direta, dependendo da configuração TDM Plus instalada.

Funcionamento mesmo com temperaturas exteriores de -25 °C

A Samsung EHS TDM Plus AE066MXTPEH/EU está preparada para trabalhar em aquecimento com temperaturas exteriores muito baixas. A Samsung especifica os seguintes intervalos de funcionamento:

• Aquecimento ar-água: de -25 a 35 °C.
• Arrefecimento ar-água: de 10 a 46 °C.
• Produção de água quente sanitária: de -25 a 43 °C.
• Aquecimento ar-ar: de -25 a 24 °C.
• Arrefecimento ar-ar: de 10 a 46 °C.

Estes amplos intervalos permitem utilizar o sistema durante todo o ano, sempre dentro das condições de projeto e funcionamento estabelecidas pela Samsung.

Alta eficiência energética

A gama Samsung EHS foi concebida para aproveitar a energia contida no ar exterior e transferi-la para o sistema de climatização através de tecnologia de bomba de calor.

A documentação energética da Samsung situa esta combinação em classe A++ para aplicações de aquecimento a baixa temperatura e classe A+ para aplicações de temperatura média, consoante a configuração de sistema avaliada.

Os sistemas de emissão de baixa temperatura, como o piso radiante, são especialmente adequados para aproveitar o desempenho de uma bomba de calor aerotérmica.

Alimentação elétrica monofásica

A referência AE066MXTPEH/EU corresponde a uma unidade exterior com alimentação monofásica. A Samsung especifica uma intensidade nominal de 6,9 A em arrefecimento e 6,7 A em aquecimento.

• MCA: 20 A.
• MFA: 25 A.

A secção da cablagem, as proteções elétricas e os restantes elementos da instalação devem ser dimensionados segundo o manual da Samsung, o comprimento das linhas e a regulamentação elétrica aplicável.

Refrigerante R410A

A unidade exterior utiliza refrigerante R410A e dispõe de uma carga de fábrica de 2,6 kg. A Samsung declara para esta carga um equivalente de 5,43 tCO2e.

A carga adicional que possa ser necessária dependerá do projeto e do comprimento das tubagens frigoríficas. Qualquer intervenção no circuito frigorífico deve ser realizada por pessoal qualificado e em conformidade com a regulamentação aplicável.

Ligações frigoríficas

A Samsung AE066MXTPEH/EU utiliza as seguintes ligações frigoríficas:

• Tubagem de líquido: 9,52 mm (3/8").
• Tubagem de gás: 15,88 mm (5/8").

Os comprimentos máximos, desníveis, carga adicional e demais condições de montagem devem ser verificados na documentação técnica correspondente à configuração concreta do sistema EHS TDM Plus.

Compressor rotativo

A unidade exterior incorpora um compressor rotativo que trabalha em conjunto com o sistema eletrónico de regulação da bomba de calor.

O controlo adapta o funcionamento à necessidade térmica do sistema, permitindo manter condições de climatização estáveis e otimizar o funcionamento face a sistemas convencionais de funcionamento fixo.

Caudal de ar exterior

O ventilador exterior do tipo hélice proporciona um caudal de ar de 47 m³/min, permitindo realizar a troca térmica necessária entre o circuito frigorífico e o ar exterior.

Para assegurar um funcionamento adequado devem ser respeitadas as distâncias mínimas de instalação recomendadas pela Samsung e manter-se livres de obstáculos as zonas de entrada e saída de ar.

Níveis sonoros

A Samsung especifica uma pressão sonora de 47 dB(A) em arrefecimento e 48 dB(A) em aquecimento. O nível de potência sonora declarado é de 67 dB(A).

O ruído percecionado na instalação dependerá de fatores como a localização da unidade exterior, a distância, a presença de paredes ou outras superfícies refletoras e as condições de funcionamento.

Características técnicas Samsung AE066MXTPEH/EU

• Marca: Samsung.
• Referência: AE066MXTPEH/EU.
• Gama: EHS TDM Plus.
• Tipo: unidade exterior de aerotermia bibloc.
• Sistema: bomba de calor ar-água / ar-ar TDM Plus.
• Alimentação: monofásica.
• Capacidade nominal em aquecimento: 6,6 kW.
• Capacidade nominal em arrefecimento: 6,7 kW.
• COP nominal: 4,49.
• EER nominal: 4,53.
• Consumo nominal em aquecimento: 1,47 kW.
• Consumo nominal em arrefecimento: 1,48 kW.
• Intensidade nominal em aquecimento: 6,7 A.
• Intensidade nominal em arrefecimento: 6,9 A.
• MCA: 20 A.
• MFA: 25 A.
• Compressor: rotativo.
• Ventilador: tipo hélice.
• Caudal de ar: 47 m³/min.
• Refrigerante: R410A.
• Carga de refrigerante de fábrica: 2,6 kg.
• Ligação frigorífica de líquido: 9,52 mm (3/8").
• Ligação frigorífica de gás: 15,88 mm (5/8").
• Pressão sonora em arrefecimento: 47 dB(A).
• Pressão sonora em aquecimento: 48 dB(A).
• Potência sonora: 67 dB(A).
• Intervalo exterior em aquecimento ar-água: -25 a 35 °C.
• Intervalo exterior em arrefecimento ar-água: 10 a 46 °C.
• Intervalo exterior para AQS: -25 a 43 °C.
• Intervalo exterior em aquecimento ar-ar: -25 a 24 °C.
• Intervalo exterior em arrefecimento ar-ar: 10 a 46 °C.
• Dimensões líquidas (largura x altura x profundidade): 880 x 793 x 310 mm.
• Peso líquido: 61 kg.

Climatização integral com uma única unidade exterior

O conceito TDM Plus permite que uma única unidade exterior participe tanto na climatização hidráulica como na climatização direta por ar. Isto ajuda a reduzir o espaço exterior ocupado por equipamentos e permite desenvolver instalações flexíveis adaptadas a diferentes divisões e necessidades térmicas.

Numa configuração completa pode ser combinada com módulos hidráulicos, ClimateHub e unidades interiores Samsung compatíveis, segundo as tabelas e limites de combinação estabelecidos pelo fabricante.

Unidade exterior compacta para sistemas de aerotermia Samsung

Com dimensões de 880 x 793 x 310 mm e um peso líquido de 61 kg, a Samsung AE066MXTPEH/EU oferece uma solução relativamente compacta para um sistema capaz de integrar aplicações ar-água e ar-ar.

A sua capacidade de 6,6 kW em aquecimento e 6,7 kW em arrefecimento, juntamente com um COP nominal de 4,49, funcionamento em aquecimento até -25 °C e a versatilidade do sistema TDM Plus, tornam-na uma opção especialmente indicada para projetos residenciais que procuram centralizar diferentes necessidades de climatização através de aerotermia.

Importante: esta referência corresponde exclusivamente à unidade exterior Samsung EHS TDM Plus. Para dispor de um sistema operacional é necessário combiná-la com as unidades interiores, módulo hidráulico ou ClimateHub, controlos e acessórios compatíveis que cada instalação exija. As prestações e a eficiência finais dependem da combinação completa selecionada.
