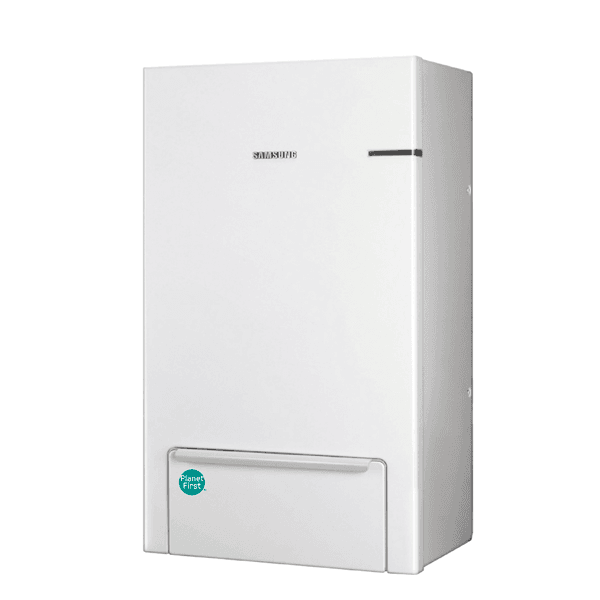

Kit hidro sem depósito integrado Samsung TDM Plus R410A 12 kW

O Hydro Kit Samsung EHS TDM Plus AE160BNYDEH/EU é um módulo hidráulico mural sem depósito integrado, concebido para fazer parte de sistemas de aerotermia Samsung EHS TDM Plus com refrigerante R410A. Esta unidade transforma a energia do circuito frigorífico proveniente da unidade exterior em água quente ou fria para alimentar sistemas hidrónicos de aquecimento e arrefecimento, podendo მუშაობar em configurações TDM Plus de 12 e 16 kW consoante a unidade exterior com que seja combinada.

Numa instalação de 12 kW, este Hydro Kit pode ser combinado com a unidade exterior Samsung AE120MXTPEH/EU. O sistema resultante fornece uma potência nominal de 12 kW tanto em aquecimento como em arrefecimento. A mesma referência de módulo hidráulico também é compatível com a unidade exterior AE160MXTPEH/EU para configurar um sistema de até 16 kW em aquecimento.

Características principais do Samsung AE160BNYDEH/EU

• Marca: Samsung.
• Gama: EHS TDM Plus.
• Referência: AE160BNYDEH/EU.
• Tipo: Hydro Kit ou módulo hidráulico mural.
• Sistema: aerotermia bibloc TDM Plus.
• Depósito de AQS integrado: não.
• Refrigerante do sistema: R410A.
• Configurações compatíveis: 12 e 16 kW.
• Alimentação: monofásica 220-240 V, 50 Hz.
• Resistência elétrica de apoio: 6 kW.
• Temperatura de impulsão em aquecimento: 15-55 °C.
• Temperatura de impulsão em arrefecimento: 5-25 °C.
• Ligações hidráulicas: 1 1/4".
• Ligação frigorífica de líquido: 9,52 mm (3/8").
• Ligação frigorífica de gás: 15,88 mm (5/8").
• Dimensões: 510 x 850 x 315 mm.
• Peso líquido: 45,5 kg segundo a ficha de produto atual da Samsung.

Hydro Kit para sistemas Samsung EHS TDM Plus

O AE160BNYDEH/EU atua como interface entre o circuito frigorífico da bomba de calor e o circuito hidráulico da habitação ou edifício. Recebe a energia térmica gerada pela unidade exterior e transfere-a para a água que posteriormente circula para os diferentes emissores de climatização.

Pode ser utilizado para alimentar instalações como piso radiante, fan coils, radiadores de baixa temperatura e outros emissores hidráulicos compatíveis. Também pode fazer parte de um sistema destinado a produzir água quente sanitária através de um acumulador externo devidamente dimensionado.

Tecnologia TDM Plus: ar-água e ar-ar

A tecnologia Samsung TDM Plus permite combinar climatização ar-água e ar-ar dentro de um mesmo sistema. Isto torna possível utilizar o circuito hidrónico para piso radiante ou emissores de água e, ao mesmo tempo, incorporar unidades interiores de expansão direta compatíveis para obter uma resposta térmica mais rápida em determinadas divisões.

Esta arquitetura oferece flexibilidade ao projeto da instalação, uma vez que permite combinar diferentes sistemas de emissão utilizando uma única unidade exterior TDM Plus compatível.

Compatível com sistemas de 12 e 16 kW

A referência AE160BNYDEH/EU pode trabalhar com diferentes unidades exteriores TDM Plus. A Samsung contempla especificamente a sua combinação com:

• AE120MXTPEH/EU: configuração monofásica de 12 kW.
• AE160MXTPEH/EU: configuração monofásica de 16 kW.

Com a unidade exterior AE120MXTPEH/EU, o sistema oferece uma capacidade nominal de aquecimento de 12 kW a A7/W35 e uma capacidade nominal de arrefecimento de 12 kW a A35/W18.

Com a unidade exterior AE160MXTPEH/EU, o conjunto atinge até 16 kW nominais em aquecimento e 14,5 kW em arrefecimento.

Temperatura da água para aquecimento e arrefecimento

O módulo hidráulico permite trabalhar com diferentes temperaturas de impulsão consoante o modo selecionado. A Samsung especifica uma temperatura de água de saída de:

• Aquecimento: de 15 a 55 °C.
• Funcionamento através de bomba de calor: de 25 a 55 °C nas condições indicadas pela Samsung.
• Arrefecimento: de 5 a 25 °C.

Este amplo intervalo permite adaptar o sistema a instalações de piso radiante/refrescante, fan coils e outros emissores hidráulicos concebidos para trabalhar com bomba de calor.

Sem depósito de água quente integrado

O AE160BNYDEH/EU é um Hydro Kit mural sem acumulador integrado. Isto permite selecionar separadamente o depósito de água quente sanitária mais adequado às necessidades de cada projeto.

Esta configuração diferencia-se das soluções Samsung ClimateHub, que incorporam o depósito de AQS dentro da própria unidade interior. O formato mural é especialmente interessante quando já existe um acumulador compatível ou quando se pretende instalar um depósito externo com uma capacidade específica.

Resistência elétrica de apoio de 6 kW

O Hydro Kit incorpora uma resistência elétrica de apoio de 6 kW. Este elemento pode fornecer apoio adicional ao sistema hidráulico quando as condições de funcionamento ou a configuração do sistema o exijam.

O funcionamento da resistência é gerido pelo sistema de controlo da instalação e deve ser configurado de acordo com as necessidades térmicas, potência elétrica disponível e parâmetros definidos pela Samsung.

Controlo independente de 2 zonas

A Samsung incorpora na gama EHS a função de controlo de 2 zonas. Esta característica permite gerir simultaneamente dois circuitos que necessitem de diferentes temperaturas de água, facilitando instalações com diferentes tipos de emissores.

Por exemplo, pode ser utilizada uma zona para piso radiante de baixa temperatura e outra para emissores que necessitem de uma temperatura de impulsão diferente, desde que o sistema hidráulico seja concebido com os componentes de regulação correspondentes.

Preparado para integração fotovoltaica e Smart Grid

A gama Samsung EHS TDM Plus dispõe de funções preparadas para a integração com sistemas fotovoltaicos e Smart Grid. A função de integração fotovoltaica permite adaptar o funcionamento tendo em conta a disponibilidade de produção solar, enquanto a compatibilidade Smart Grid permite responder a determinados sinais de uma rede elétrica inteligente.

Estas funções dependem da configuração do sistema e da instalação dos elementos de controlo necessários.

Ligações hidráulicas de 1 1/4"

As ligações de entrada e saída de água do Hydro Kit têm uma medida de 1 1/4". Este diâmetro foi pensado para suportar os caudais hidráulicos exigidos pelas configurações de alta potência compatíveis com o módulo.

O dimensionamento das tubagens, bomba, vaso de expansão, elementos de segurança e restante circuito deve ser realizado de acordo com o caudal necessário e as especificações técnicas da Samsung.

Ligações frigoríficas para R410A

O módulo liga-se à unidade exterior através de tubagens frigoríficas. Para esta referência, a Samsung estabelece:

• Linha de líquido: 9,52 mm (3/8").
• Linha de gás: 15,88 mm (5/8").

O circuito faz parte de um sistema bibloc com refrigerante R410A. A instalação e manipulação do circuito frigorífico devem ser realizadas por pessoal habilitado, respeitando as distâncias, desníveis, carga de refrigerante e demais condições definidas pela Samsung.

Alimentação monofásica

A referência AE160BNYDEH/EU corresponde à versão monofásica do módulo hidráulico. A sua alimentação é de 220-240 V a 50 Hz.

A Samsung comercializa também a variante AE160BNYDGH/EU com alimentação trifásica para projetos em que seja necessário este tipo de fornecimento elétrico.

Formato mural compacto

Por não incorporar acumulador integrado, o Hydro Kit apresenta dimensões compactas para uma unidade hidráulica da sua capacidade:

• Largura: 510 mm.
• Altura: 850 mm.
• Profundidade: 315 mm.
• Peso líquido: aproximadamente 45,5 kg.

O seu formato mural facilita a instalação em salas técnicas e espaços interiores onde se pretenda manter separado o módulo hidráulico do depósito de AQS.

Nível sonoro reduzido

Tratando-se de um módulo hidráulico interior, o funcionamento acústico é consideravelmente mais discreto do que o de uma unidade exterior. A ficha atual da Samsung declara uma pressão sonora de 38 dB(A) e uma potência sonora de 55 dB(A) para esta referência.

A perceção acústica real dependerá também do local de instalação, fixação mural, circulação da água e características da instalação hidráulica.

Produção de água quente sanitária com acumulador externo

Embora o AE160BNYDEH/EU não incorpore depósito de AQS, pode ser integrado em instalações destinadas a produzir água quente sanitária através de um acumulador externo compatível e dos elementos hidráulicos e de controlo necessários.

Esta solução permite escolher o volume do acumulador em função do número de utilizadores e do consumo previsto, proporcionando maior flexibilidade do que uma unidade com depósito de capacidade fixa integrado.

Aplicações do Hydro Kit Samsung TDM Plus

• Aerotermia para habitações unifamiliares.
• Instalações de aquecimento por piso radiante.
• Sistemas de piso refrescante compatíveis.
• Instalações com fan coils.
• Radiadores de baixa temperatura.
• Produção de AQS através de acumulador externo.
• Sistemas TDM Plus que combinam ar-água e ar-ar.
• Instalações com duas zonas hidráulicas a diferentes temperaturas.
• Projetos com integração fotovoltaica ou Smart Grid compatível.

Dados técnicos do Samsung AE160BNYDEH/EU

• Fabricante: Samsung.
• Família: EHS.
• Gama: TDM Plus.
• Referência: AE160BNYDEH/EU.
• Tipo: Hydro Kit mural.
• Modo: bomba de calor ar-água.
• Refrigerante do sistema: R410A.
• Depósito integrado: não.
• Compatibilidade de potência: sistemas TDM Plus de 12 e 16 kW.
• Alimentação: 1 fase, 220-240 V, 50 Hz.
• Resistência elétrica de apoio: 6 kW.
• Temperatura de saída em aquecimento: 15-55 °C.
• Temperatura de saída em arrefecimento: 5-25 °C.
• Ligação hidráulica entrada/saída: 1 1/4".
• Ligação frigorífica de líquido: 9,52 mm (3/8").
• Ligação frigorífica de gás: 15,88 mm (5/8").
• Pressão sonora: 38 dB(A).
• Potência sonora: 55 dB(A).
• Dimensões: 510 x 850 x 315 mm.
• Peso líquido: 45,5 kg segundo a ficha atual da Samsung.
• Controlo de 2 zonas: compatível.
• Integração fotovoltaica: compatível consoante a configuração.
• Smart Grid Ready: sim, consoante a configuração.

Hydro Kit para uma instalação TDM Plus de 12 kW

Combinado com a unidade exterior Samsung AE120MXTPEH/EU, o AE160BNYDEH/EU faz parte de um sistema EHS TDM Plus de 12 kW nominais em aquecimento e 12 kW em arrefecimento. Esta configuração permite utilizar aerotermia ar-água para climatização hidrónica e, graças à tecnologia TDM Plus, combiná-la com climatização ar-ar através das unidades interiores compatíveis.

O seu formato mural sem depósito integrado proporciona liberdade para selecionar um acumulador externo de AQS, enquanto a resistência de apoio de 6 kW, o controlo de duas zonas e as funções preparadas para integração fotovoltaica e Smart Grid ampliam as possibilidades de configuração da instalação.

O Hydro Kit deve ser combinado com uma unidade exterior TDM Plus compatível e com os componentes hidráulicos, depósito de AQS, controlos e acessórios necessários para completar o sistema. O dimensionamento, a instalação frigorífica e hidráulica e a colocação em funcionamento devem ser realizados por profissionais qualificados, seguindo a documentação técnica da Samsung e a legislação em vigor.
