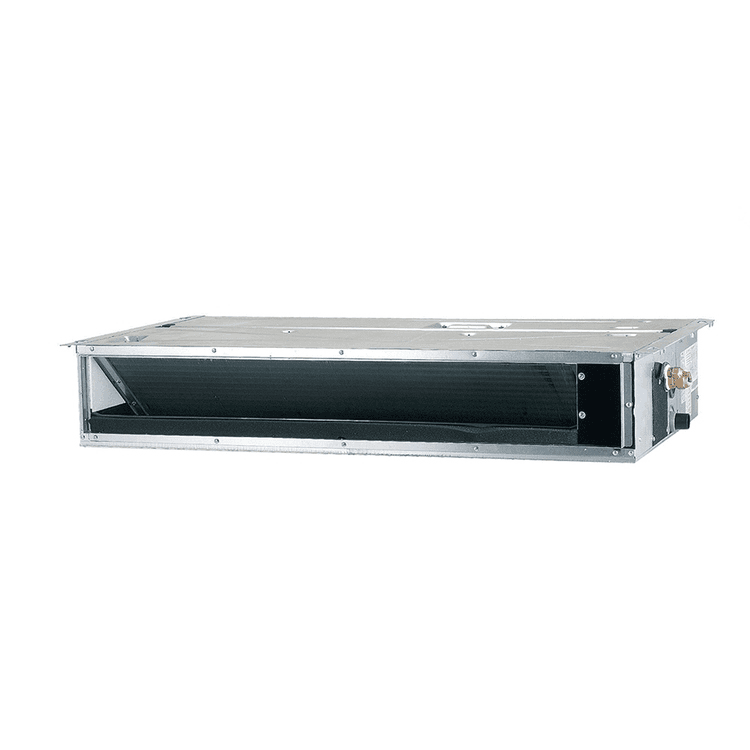

Unidade interior aerotérmica duto Samsung EHS TDM Plus 5,6 kW

A unidade interior por condutas Samsung EHS TDM Plus AE056BNMPEH/EU foi concebida para climatizar habitações e espaços profissionais através de uma instalação oculta em teto falso. Oferece uma capacidade nominal de 5,6 kW em refrigeração e 6,3 kW em aquecimento e faz parte da gama Samsung EHS TDM Plus, permitindo integrar climatização ar-ar numa solução de aerotermia compatível.

O seu formato de conduta de média pressão facilita a distribuição do ar por diferentes divisões através de uma rede de condutas e grelhas. Além disso, incorpora funções como Auto ESP, entrada de ar configurável, válvula de expansão eletrónica e bomba de drenagem de condensados integrada, simplificando o design e a instalação do sistema.

Conduta de média pressão para uma instalação discreta

A Samsung AE056BNMPEH/EU foi concebida para ser instalada oculta sobre um teto falso, deixando visíveis apenas as grelhas ou difusores de impulsão e retorno. Esta configuração permite manter uma estética limpa na divisão e distribuir o ar climatizado de forma centralizada.

A unidade trabalha com uma pressão estática externa regulável de 0 a 147 Pa, o que proporciona flexibilidade para se adaptar a diferentes configurações de condutas. A sua pressão estática standard é de 29,4 Pa.

5,6 kW em refrigeração e 6,3 kW em aquecimento

Este modelo oferece uma potência nominal de 5,6 kW em refrigeração e 6,3 kW em aquecimento, proporcionando climatização tanto durante os meses quentes como no inverno quando é integrado com uma unidade exterior Samsung EHS TDM Plus compatível.

A capacidade final e a eficiência energética do conjunto dependem da unidade exterior utilizada, das condições exteriores, da configuração da instalação e das características do edifício.

Ajuste automático Auto ESP

Uma das principais funcionalidades desta unidade de condutas Samsung é a função Auto ESP. Este sistema permite ajustar automaticamente o volume e a pressão do ar para os adaptar às características da instalação de condutas.

O controlo da pressão estática ajuda a conseguir uma distribuição de ar mais uniforme e facilita a colocação em funcionamento do sistema, evitando ajustes manuais desnecessários. A pressão estática externa também pode ser configurada através de um controlador compatível.

Entrada de ar inferior ou traseira

A unidade interior Samsung EHS TDM Plus AE056BNMPEH/EU permite configurar a aspiração de ar pela parte inferior ou pela parte traseira. Esta dupla possibilidade proporciona maior flexibilidade ao instalador na adaptação do equipamento ao espaço disponível no teto falso.

Esta característica é especialmente útil em remodelações ou instalações em que a altura disponível e a distribuição das condutas condicionam a posição da unidade.

Caudal de ar adaptável

O ventilador do tipo Sirocco proporciona diferentes níveis de caudal para ajustar o funcionamento às necessidades de climatização da instalação.

• Caudal de ar alto: 16,0 m³/min.
• Caudal de ar médio: 13,5 m³/min.
• Caudal de ar baixo: 9,0 m³/min.

Esta regulação permite combinar capacidade de climatização, distribuição do ar e conforto acústico em função das necessidades de cada instalação.

Funcionamento silencioso

A Samsung AE056BNMPEH/EU foi concebida para funcionar com níveis sonoros reduzidos, uma característica especialmente relevante ao instalar uma unidade de condutas perto de quartos, salas, escritórios ou outras zonas de utilização habitual.

• Pressão sonora em velocidade alta: 32 dB(A).
• Pressão sonora em velocidade média: 29 dB(A).
• Pressão sonora em velocidade baixa: 25 dB(A).
• Potência sonora: 57 dB(A).

O nível acústico percecionado dependerá também do design das condutas, das grelhas, do isolamento acústico e das condições de instalação.

Válvula de expansão eletrónica integrada

Este modelo incorpora uma válvula de expansão eletrónica EEV destinada a regular o fluxo de refrigerante no circuito frigorífico. A sua integração na própria unidade facilita a instalação dentro do sistema Samsung TDM Plus.

A unidade utiliza refrigerante R410A e dispõe de ligações frigoríficas de 6,35 mm para a linha de líquido e 12,7 mm para a linha de gás.

Bomba de drenagem de condensados incorporada

A bomba de drenagem de condensados vem integrada na unidade interior. Esta característica facilita a evacuação da água produzida durante o funcionamento em refrigeração e proporciona maior liberdade para desenhar o percurso do escoamento.

A ligação de drenagem utilizada pelo equipamento é do tipo VP25.

Filtro e melhoria opcional da qualidade do ar

A unidade dispõe de filtro para ajudar a reter partículas presentes no ar que circula através do sistema. A Samsung contempla ainda a possibilidade de instalar um kit ionizador de plasma SPi opcional para complementar o tratamento do ar interior.

Este acessório gera iões ativos destinados a ajudar a reduzir determinados poluentes presentes no ambiente. O kit SPi não faz parte do equipamento standard e deve ser selecionado de acordo com as necessidades do projeto.

Controlo WiFi opcional

A gama EHS TDM Plus admite opções adicionais de controlo para adaptar a instalação a diferentes necessidades. A Samsung contempla o kit WiFi MIM-H04EN como acessório para configurações compatíveis, permitindo integrar funções de controlo conectado dentro do ecossistema de climatização da marca.

Também existem diferentes controlos com fios e sem fios Samsung disponíveis como acessórios. A sua compatibilidade e os elementos necessários para a instalação devem ser verificados em função da configuração completa do sistema.

Características técnicas da Samsung AE056BNMPEH/EU

• Marca: Samsung.
• Referência: AE056BNMPEH/EU.
• Gama: EHS TDM Plus.
• Tipo: unidade interior por condutas de média pressão.
• Funcionamento: bomba de calor.
• Capacidade nominal em refrigeração: 5,6 kW.
• Capacidade nominal em aquecimento: 6,3 kW.
• Alimentação: monofásica, 220-240 V, 50 Hz.
• Intensidade nominal em refrigeração: 0,6 A.
• Intensidade nominal em aquecimento: 0,6 A.
• Consumo elétrico nominal da unidade interior em refrigeração: 0,07 kW.
• Consumo elétrico nominal da unidade interior em aquecimento: 0,07 kW.
• Tipo de ventilador: Sirocco.
• Caudal de ar alto / médio / baixo: 16,0 / 13,5 / 9,0 m³/min.
• Pressão estática externa mínima / standard / máxima: 0 / 29,4 / 147 Pa.
• Pressão sonora alta / média / baixa: 32 / 29 / 25 dB(A).
• Potência sonora: 57 dB(A).
• Refrigerante: R410A.
• Controlo de refrigerante: válvula de expansão eletrónica EEV integrada.
• Ligação de líquido: 6,35 mm (1/4").
• Ligação de gás: 12,7 mm (1/2").
• Ligação de drenagem: VP25.
• Bomba de drenagem de condensados: integrada.
• Dimensões líquidas (largura x altura x profundidade): 850 x 250 x 700 mm.
• Peso líquido: 27,9 kg.
• Entrada de ar: configurável pela parte inferior ou traseira.
• Regulação de pressão: Auto ESP.

Integração com Samsung EHS TDM Plus

A tecnologia Samsung EHS TDM Plus foi concebida para combinar climatização direta através de expansão frigorífica com as funções próprias de um sistema de aerotermia ar-água. Desta forma, uma instalação compatível pode utilizar unidades interiores de ar como este equipamento por condutas juntamente com outros elementos do sistema para aquecimento, refrigeração e produção de água quente sanitária.

A AE056BNMPEH/EU atua como unidade interior de climatização por ar e necessita de trabalhar com uma unidade exterior Samsung EHS TDM Plus compatível. A configuração final deve ser dimensionada tendo em conta as necessidades térmicas do imóvel e as combinações admitidas pela Samsung.

Uma solução de condutas versátil para sistemas Samsung TDM Plus

A unidade interior Samsung AE056BNMPEH/EU de 5,6 kW combina um design preparado para ser ocultado em teto falso com funcionalidades orientadas para facilitar a instalação e melhorar o conforto, como o ajuste automático Auto ESP, a aspiração inferior ou traseira, a bomba de condensados integrada e a válvula de expansão eletrónica incorporada.

A sua capacidade de 5,6 kW em frio e 6,3 kW em calor, juntamente com uma pressão estática ajustável até 147 Pa, tornam-na uma solução especialmente indicada para projetos de climatização por condutas integrados em sistemas de aerotermia Samsung EHS TDM Plus.

Importante: este produto corresponde à unidade interior por condutas. Para dispor de um sistema de climatização operacional é necessário combiná-lo com uma unidade exterior Samsung EHS TDM Plus compatível e com os elementos de instalação, controlo e distribuição de ar exigidos em cada projeto.
