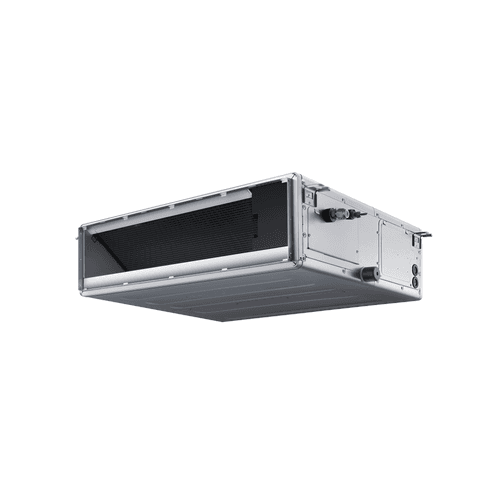

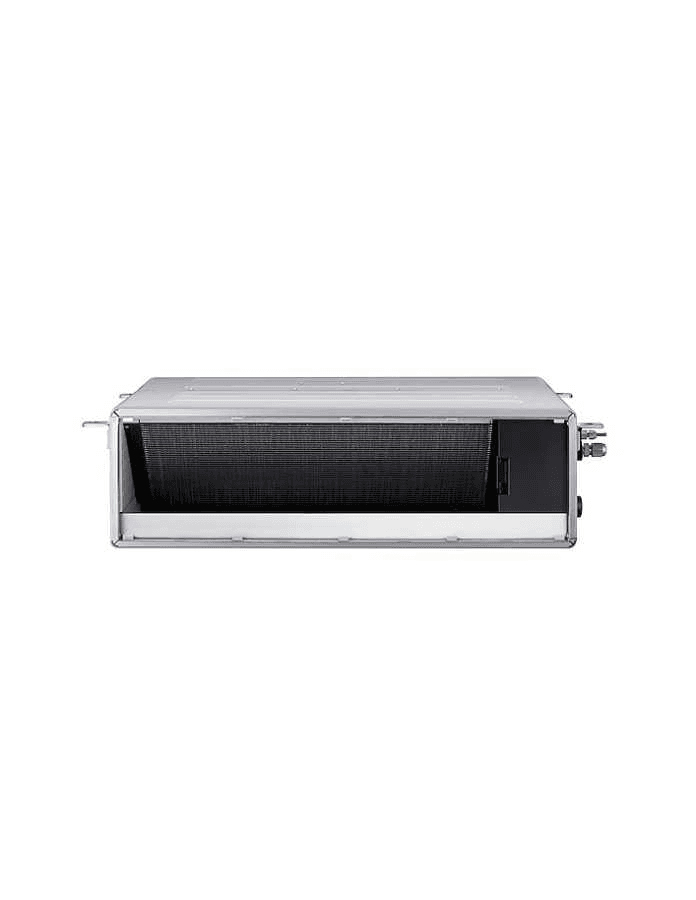

Unidade interior aerotérmica duto Samsung EHS TDM Plus 7,1 kW

A unidade interior por condutas Samsung EHS TDM Plus AE071ANMPEH/EU foi concebida para climatizar divisões através de distribuição de ar canalizado, permanecendo oculta sobre o teto falso. Oferece uma potência nominal de 7,1 kW em refrigeração e 8,0 kW em aquecimento e faz parte do sistema Samsung TDM Plus, que permite combinar climatização ar-ar e ar-água numa mesma instalação.

O seu design de conduta de média pressão, a função Auto ESP e uma pressão estática externa regulável até 147,1 Pa facilitam a adaptação a redes de condutas com diferentes características. Além disso, dispõe de duas possibilidades de retorno de ar, inferior ou posterior, bomba de drenagem integrada e um nível sonoro mínimo de apenas 27 dB(A).

Características principais da Samsung AE071ANMPEH/EU

• Marca: Samsung.
• Gama: EHS TDM Plus.
• Referência: AE071ANMPEH/EU.
• Tipo: unidade interior de condutas de média pressão.
• Funcionamento: bomba de calor.
• Potência nominal em refrigeração: 7,1 kW.
• Potência nominal em aquecimento: 8,0 kW.
• Alimentação: monofásica, 220-240 V, 50 Hz.
• Caudal de ar: 21 / 18 / 13 m³/min em velocidade alta, média e baixa.
• Pressão estática externa: 0 / 29,42 / 147,10 Pa.
• Função Auto ESP: sim.
• Pressão sonora: 36 / 32 / 27 dB(A).
• Potência sonora: 57 dB(A).
• Bomba de drenagem: integrada.
• Entrada de ar: inferior ou posterior.
• Ventilador: tipo Sirocco.
• Refrigerante do sistema: R410A.
• Válvula de expansão eletrónica: integrada.
• Dimensões: 850 x 250 x 700 mm.
• Peso líquido: 27,9 kg.

Unidade interior para sistemas Samsung EHS TDM Plus

A AE071ANMPEH/EU pertence à gama Samsung EHS TDM Plus, um sistema concebido para combinar climatização por ar e climatização hidrónica dentro de uma mesma solução. Esta unidade de condutas corresponde à parte ar-ar do sistema e permite acondicionar diretamente as divisões através de ar impulsionado por uma rede de condutas.

Numa instalação TDM Plus corretamente configurada, o sistema pode combinar unidades interiores de ar com um circuito hidráulico destinado a piso radiante, fan coils, radiadores compatíveis ou produção de água quente sanitária, dependendo dos restantes componentes instalados.

7,1 kW em refrigeração e 8,0 kW em aquecimento

A unidade fornece uma capacidade nominal de refrigeração de 7,1 kW, equivalente aproximadamente a 24.200 BTU/h, e uma capacidade nominal de aquecimento de 8,0 kW.

Estas prestações permitem utilizá-la em divisões de tamanho médio ou grande em projetos residenciais ou comerciais, desde que a potência necessária tenha sido calculada previamente tendo em conta a área, o isolamento, a orientação, as cargas internas e as condições climáticas.

Conduta de média pressão

A Samsung define este modelo como uma unidade de condutas de média pressão. Esta configuração permite superar perdas de carga superiores às de um equipamento de baixa pressão e proporciona maior flexibilidade no desenho da rede de impulsão e retorno.

A pressão estática externa pode ser ajustada entre 0 e 147,10 Pa, com um valor padrão de aproximadamente 29,42 Pa. Isto facilita adaptar o funcionamento do ventilador à resistência real de filtros, grelhas e condutas da instalação.

Auto ESP para ajustar automaticamente a pressão estática

A função Auto ESP permite otimizar automaticamente a pressão estática externa e o caudal de ar do equipamento. A Samsung desenvolveu esta função para facilitar a colocação em funcionamento das unidades de condutas de média pressão e adaptar o ventilador às características da instalação.

O ajuste correto da pressão ajuda a manter um caudal adequado nas diferentes grelhas e a evitar tanto um fluxo insuficiente como um excesso de velocidade do ar que possa gerar ruído.

Além do ajuste automático, a pressão estática externa pode ser configurada através de um controlador compatível.

Caudal de ar até 21 m³/min

A unidade incorpora um ventilador tipo Sirocco com três níveis principais de funcionamento. A Samsung declara os seguintes caudais:

• Velocidade alta: 21 m³/min.
• Velocidade média: 18 m³/min.
• Velocidade baixa: 13 m³/min.

A combinação entre caudal de ar e pressão estática permite distribuir o ar condicionado através de diferentes ramais e grelhas, desde que a rede de condutas esteja corretamente dimensionada e equilibrada.

Entrada de ar inferior ou posterior

A Samsung AE071ANMPEH/EU permite configurar o retorno de ar pela parte inferior ou pela parte posterior da unidade. Esta dupla possibilidade oferece flexibilidade durante a instalação, especialmente quando o espaço disponível no teto falso é limitado.

O instalador pode selecionar a configuração mais conveniente de acordo com a posição do equipamento, a localização das grelhas de retorno e o desenho da rede de condutas.

Apenas 250 mm de altura

A unidade apresenta uma altura de apenas 250 mm, o que facilita a sua colocação em tetos falsos onde existe uma câmara de instalação reduzida. As suas dimensões totais são:

• Largura: 850 mm.
• Altura: 250 mm.
• Profundidade: 700 mm.
• Peso líquido: 27,9 kg.

Ao ficar completamente oculta atrás do teto, apenas permanecem visíveis as grelhas ou difusores selecionados para a instalação, permitindo manter uma estética limpa na divisão.

Funcionamento silencioso a partir de 27 dB(A)

A Samsung especifica para esta unidade interior níveis de pressão sonora de 36 / 32 / 27 dB(A) em velocidade alta, média e baixa, respetivamente.

O nível mínimo de 27 dB(A) permite utilizá-la em espaços onde o conforto acústico é importante, como habitações, quartos, escritórios, salas de reuniões ou quartos de hotel, desde que a rede de condutas e as grelhas estejam corretamente concebidas.

A potência sonora declarada pela Samsung é de 57 dB(A).

Bomba de drenagem integrada

A AE071ANMPEH/EU incorpora de série uma bomba de drenagem para facilitar a evacuação da água condensada produzida durante o funcionamento em refrigeração.

A saída de condensados utiliza uma ligação VP25, com aproximadamente 25 mm de diâmetro exterior e 20 mm de diâmetro interior. A tubagem de drenagem deve ser instalada respeitando as inclinações, alturas e condições indicadas pela Samsung.

Refrigerante R410A

Esta unidade foi concebida para trabalhar em sistemas Samsung EHS TDM Plus que utilizam refrigerante R410A. O refrigerante circula entre as diferentes unidades do sistema através das ligações frigoríficas correspondentes.

A AE071ANMPEH/EU incorpora uma válvula de expansão eletrónica EEV, responsável por regular o caudal de refrigerante que atravessa o permutador interior em função das condições de funcionamento.

Ligações frigoríficas

A Samsung especifica para esta unidade as seguintes dimensões de tubagem:

• Linha de líquido: 9,52 mm (3/8").
• Linha de gás: 15,88 mm (5/8").

O dimensionamento final das tubagens, comprimentos máximos, desníveis e quantidade de refrigerante deve ser verificado em função da unidade exterior TDM Plus e da configuração completa do sistema.

Consumo elétrico da unidade interior

A unidade interior utiliza alimentação monofásica de 220-240 V e 50 Hz. A Samsung declara um consumo elétrico nominal de 110 W tanto em refrigeração como em aquecimento, associado principalmente ao funcionamento do ventilador e dos componentes internos da unidade.

A potência elétrica necessária para produzir frio ou calor depende principalmente da unidade exterior do sistema e não deve ser confundida com este consumo interno de 110 W, nem com o consumo total da instalação de climatização.

Kit de ionização SPi opcional

A Samsung permite complementar esta unidade com um kit ionizador de plasma SPi opcional. Este acessório foi concebido para melhorar o tratamento do ar interior através da geração de iões ativos.

O kit SPi não faz parte do fornecimento standard da referência AE071ANMPEH/EU e deve ser adquirido e instalado separadamente quando o projeto exigir esta função.

Instalação oculta por condutas

A climatização por condutas permite distribuir ar condicionado por várias zonas ou pontos de impulsão, mantendo a unidade completamente oculta. As grelhas e difusores podem ser selecionados de acordo com a estética e as necessidades de distribuição de ar do projeto.

Para obter um funcionamento adequado, devem ser corretamente calculadas as secções de conduta, perdas de carga, caudais de cada ramal, velocidade do ar e posição das grelhas de impulsão e retorno.

Aplicações da Samsung AE071ANMPEH/EU

• Habitações com climatização por condutas.
• Salas de estar e zonas comuns.
• Escritórios e gabinetes.
• Espaços comerciais.
• Hotéis e alojamentos.
• Salas de reuniões.
• Consultórios e clínicas.
• Instalações Samsung EHS TDM Plus que combinem climatização ar-ar e ar-água.

Dados técnicos da Samsung AE071ANMPEH/EU

• Fabricante: Samsung.
• Família: EHS.
• Gama: TDM Plus.
• Referência: AE071ANMPEH/EU.
• Tipo: unidade interior de condutas de média pressão.
• Modo: bomba de calor.
• Capacidade de refrigeração: 7,10 kW.
• Capacidade de aquecimento: 8,00 kW.
• Alimentação: monofásica, 220-240 V, 50 Hz.
• Consumo elétrico em refrigeração: 0,110 kW.
• Consumo elétrico em aquecimento: 0,110 kW.
• Intensidade nominal: 1,00 A.
• Ventilador: Sirocco.
• Caudal de ar alto: 21 m³/min.
• Caudal de ar médio: 18 m³/min.
• Caudal de ar baixo: 13 m³/min.
• Pressão estática externa mínima: 0 Pa.
• Pressão estática externa standard: 29,42 Pa.
• Pressão estática externa máxima: 147,10 Pa.
• Auto ESP: sim.
• Entrada de ar: inferior ou posterior.
• Refrigerante: R410A.
• Controlo de refrigerante: válvula EEV integrada.
• Linha frigorífica de líquido: 9,52 mm (3/8").
• Linha frigorífica de gás: 15,88 mm (5/8").
• Ligação de drenagem: VP25.
• Bomba de drenagem: integrada.
• Pressão sonora: 36 / 32 / 27 dB(A).
• Potência sonora: 57 dB(A).
• Dimensões: 850 x 250 x 700 mm.
• Peso líquido: 27,9 kg.
• Kit SPi: opcional.

Conduta de média pressão para sistemas EHS TDM Plus

A Samsung AE071ANMPEH/EU combina 7,1 kW de potência nominal em refrigeração, 8,0 kW em aquecimento, um caudal máximo de 21 m³/min e até 147,1 Pa de pressão estática num formato compacto de apenas 250 mm de altura.

A função Auto ESP facilita a adaptação à rede de condutas, enquanto a entrada de ar inferior ou posterior oferece flexibilidade durante a montagem. A isto somam-se o nível sonoro mínimo de 27 dB(A), a bomba de condensados integrada e a possibilidade de incorporar o kit SPi opcional.

Esta referência corresponde apenas à unidade interior de condutas. Para formar um sistema completo, deve ser combinada com uma unidade exterior Samsung EHS TDM Plus compatível, além dos controlos, tubagens, condutas, grelhas e restantes acessórios necessários para a instalação. O dimensionamento e a colocação em funcionamento devem ser realizados seguindo a documentação técnica oficial da Samsung.
