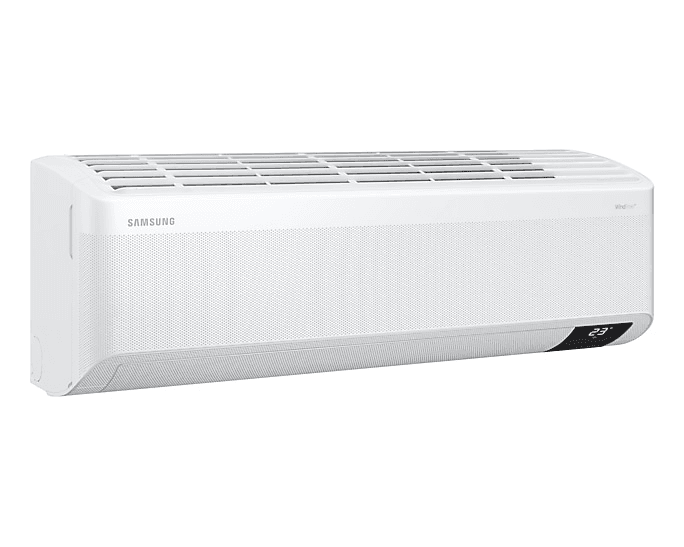

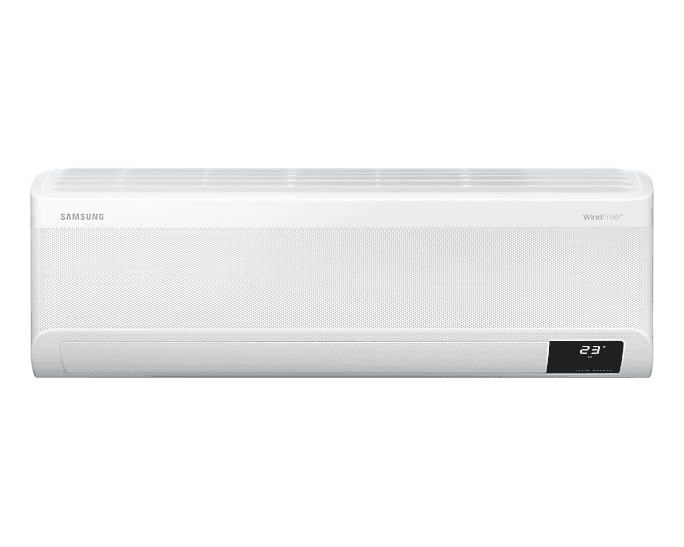

Unidade interior split aerotérmica Samsung TDM Plus WindFree Deluxe 3,6 kW

A unidade interior Samsung TDM Plus WindFree Deluxe AE036TNXDEH/EU é um split mural concebido para integrar-se em sistemas de aerotermia Samsung EHS TDM Plus, combinando climatização ar-ar com a versatilidade de uma solução capaz de trabalhar em conjunto com as funções ar-água do sistema. Oferece uma capacidade nominal de 3,6 kW em refrigeração e 4,0 kW em aquecimento, incorporando a tecnologia WindFree™ para manter uma temperatura confortável, reduzindo a sensação de correntes diretas de ar.

Este modelo pertence à gama TDM Plus WindFree™ Deluxe e é especialmente indicado para instalações onde se pretende climatizar divisões através de uma unidade mural dentro de um sistema EHS integral. A sua tecnologia, os diferentes modos de funcionamento e o baixo nível sonoro em modo WindFree™ fazem desta unidade uma solução adequada para habitações e outros espaços onde o conforto térmico e acústico são importantes.

Tecnologia WindFree™ para uma climatização mais confortável

A tecnologia Samsung WindFree™ distribui o ar climatizado de forma suave e uniforme através de milhares de microorifícios situados na frente da unidade. Desta forma, reduz-se a sensação de corrente de ar frio direta e cria-se um ambiente de ar em calma, especialmente agradável quando a divisão já atingiu a temperatura selecionada.

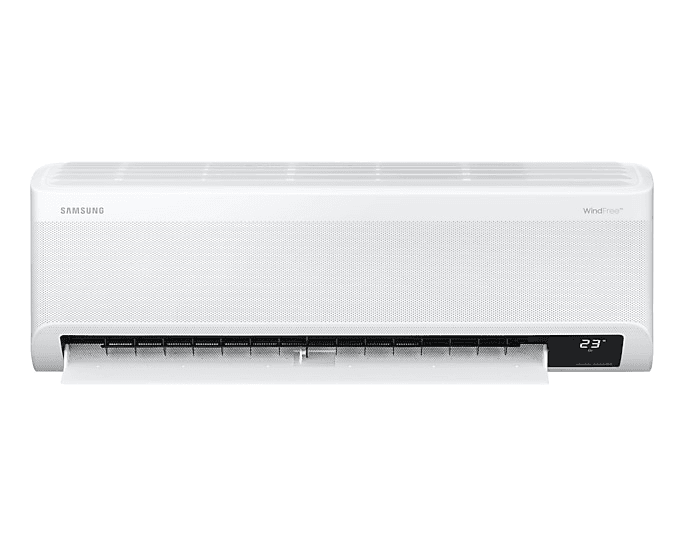

O sistema pode realizar uma refrigeração em duas etapas. Inicialmente utiliza o modo de arrefecimento rápido para atingir mais depressa a temperatura desejada e, posteriormente, passa ao funcionamento WindFree™, fechando a lâmina principal e distribuindo o ar através dos microorifícios.

Potência de 3,6 kW em frio e 4,0 kW em calor

A Samsung AE036TNXDEH/EU proporciona uma capacidade frigorífica nominal de 3,6 kW e uma capacidade calorífica nominal de 4,0 kW. Estas prestações permitem utilizar a unidade durante todo o ano, tanto para refrigerar como para fornecer aquecimento através do sistema de bomba de calor compatível.

As capacidades indicadas pela Samsung são obtidas em condições nominais de ensaio e podem variar em função da configuração do sistema, do comprimento das tubagens frigoríficas e das condições de temperatura interior e exterior.

Integração em sistemas Samsung EHS TDM Plus

O sistema Samsung TDM Plus foi concebido como uma solução combinada ar-água e ar-ar. Conforme a configuração instalada, permite integrar climatização através de unidades interiores como este split WindFree™ Deluxe juntamente com funções hidráulicas destinadas a aquecimento, arrefecimento e produção de água quente sanitária através dos componentes correspondentes do sistema.

A unidade AE036TNXDEH/EU atua como terminal interior de climatização ar-ar e deve ser instalada juntamente com uma unidade exterior Samsung EHS TDM Plus compatível e os acessórios necessários para a configuração do sistema.

Autolimpeza do permutador

A função Auto Clean ou autolimpeza ajuda a manter limpo o interior da unidade após a paragem do funcionamento. O sistema seca automaticamente o permutador de calor, contribuindo para reduzir a humidade residual que pode favorecer o aparecimento de odores e acumulações no interior.

Esta função simplifica a manutenção habitual do equipamento e ajuda a conservar condições adequadas de funcionamento ao longo do tempo.

Easy Filter Plus de fácil acesso

A unidade incorpora o filtro Easy Filter Plus, situado numa posição acessível na parte superior do equipamento. O seu design facilita a remoção, limpeza e posterior colocação sem necessidade de realizar operações complexas de desmontagem.

Uma manutenção periódica do filtro ajuda a conservar um caudal de ar adequado e a manter o desempenho do sistema de climatização.

Distribuição automática do ar

A Samsung TDM Plus WindFree Deluxe AE036TNXDEH/EU dispõe de controlo automático da direção do ar tanto vertical como horizontal. Esta característica permite distribuir o ar por diferentes zonas da divisão e adaptar a orientação do fluxo conforme as necessidades de conforto.

O ventilador do tipo Cross Flow oferece três níveis principais de caudal, atingindo valores de 10,3 / 9,1 / 8,3 m³/min em velocidade alta, média e baixa, respetivamente.

Funcionamento silencioso

O conforto acústico é outro dos pontos destacados desta unidade interior. A pressão sonora especificada pela Samsung é de 40 / 36 / 34 dB(A) em velocidades alta, média e baixa, enquanto em modo WindFree™ pode reduzir-se até 26 dB(A).

A potência sonora declarada é de 56 dB(A). Os níveis reais percecionados podem variar consoante as condições de instalação, as características acústicas da divisão e o modo de funcionamento selecionado.

Modos de funcionamento

A unidade dispõe de diferentes funções destinadas a adaptar a climatização a cada momento do dia e às necessidades dos utilizadores.

• WindFree™ Cooling: distribui o ar através dos microorifícios do painel para reduzir as correntes diretas.
• 2 Step Cooling: combina arrefecimento rápido e funcionamento WindFree™ para atingir a temperatura e manter posteriormente o conforto.
• Fast Cool: permite climatizar rapidamente a divisão.
• Good Sleep: adapta o funcionamento para melhorar o conforto durante as horas de descanso.
• Eco: modo destinado a otimizar o funcionamento do equipamento.
• Desumidificação: ajuda a reduzir a humidade ambiente.
• Modo ventilador: permite mover o ar sem necessidade de climatizar.
• Modo silencioso: reduz o nível sonoro de funcionamento.
• Troca automática: adapta automaticamente o modo de funcionamento quando a configuração do sistema o permite.
• Reinício automático: recupera o funcionamento após uma interrupção do fornecimento elétrico.

Controlo através de Samsung SmartThings

A unidade é compatível com Samsung SmartThings através do kit WiFi MIM-H04EN disponível como acessório. Com uma configuração compatível, é possível controlar e supervisionar o sistema a partir de um dispositivo móvel, incluindo funções como ligar e desligar, seleção do modo de climatização e programação.

A Samsung também contempla funções de monitorização energética e automatização dentro do ecossistema SmartThings. Para utilizar estas funcionalidades é necessária ligação WiFi, uma conta Samsung SmartThings e o kit de conectividade correspondente.

Dados técnicos da Samsung AE036TNXDEH/EU

• Marca: Samsung.
• Referência: AE036TNXDEH/EU.
• Gama: EHS TDM Plus WindFree™ Deluxe.
• Tipo: unidade interior mural ar-ar.
• Capacidade nominal em refrigeração: 3,6 kW.
• Capacidade nominal em aquecimento: 4,0 kW.
• Alimentação: monofásica, 220-240 V, 50 Hz.
• Consumo elétrico nominal da unidade interior em refrigeração: 37 W.
• Consumo elétrico nominal da unidade interior em aquecimento: 37 W.
• Intensidade nominal: 0,25 A.
• Tipo de ventilador: Cross Flow.
• Motor do ventilador: BLDC.
• Caudal de ar alto / médio / baixo: 10,3 / 9,1 / 8,3 m³/min.
• Pressão sonora alta / média / baixa / WindFree™: 40 / 36 / 34 / 26 dB(A).
• Potência sonora: 56 dB(A).
• Refrigerante: R410A.
• Ligação frigorífica de líquido: 6,35 mm (1/4").
• Ligação frigorífica de gás: 12,7 mm (1/2").
• Dimensões líquidas (largura x altura x profundidade): 820 x 299 x 215 mm.
• Peso líquido: 9 kg.
• Direção do ar vertical: automática.
• Direção do ar horizontal: automática.
• Filtro: Easy Filter Plus.
• Autolimpeza: sim.
• Visualização da temperatura interior: sim.
• Controlo de ecrã e sinal acústico: configurável.

Acessórios e requisitos de instalação

A Samsung especifica que a válvula de expansão eletrónica EEV não está incluída nesta unidade interior. Para controlar corretamente o fluxo de refrigerante numa instalação TDM Plus WindFree™ Deluxe é necessário instalar o kit EEV correspondente, que deve ser adquirido separadamente e selecionado de acordo com a configuração do sistema.

A documentação da Samsung contempla ainda diferentes elementos de controlo e gestão, entre eles o comando sem fios AR-EH03E, o controlador tátil MWR-SH11N, o controlador com fios MWR-WE13N, o sistema de gestão DMS2.5 MIM-D01AN e o kit WiFi MIM-H04EN. A inclusão ou necessidade de cada acessório deve ser verificada conforme a configuração concreta da instalação.

Uma unidade mural pensada para o conforto do sistema TDM Plus

A Samsung AE036TNXDEH/EU combina uma capacidade de 3,6 kW em refrigeração e 4,0 kW em aquecimento com as principais tecnologias de conforto da Samsung, como WindFree™, Auto Clean e Easy Filter Plus. O seu funcionamento silencioso, a distribuição automática do ar e os múltiplos modos de utilização permitem adaptar a climatização da divisão a diferentes necessidades.

Graças à sua integração com a plataforma EHS TDM Plus, é especialmente interessante em instalações que procuram combinar num mesmo sistema a climatização direta por ar com outras soluções de aerotermia Samsung. Para garantir o correto funcionamento, deve ser utilizada com uma unidade exterior TDM Plus compatível e com os acessórios hidráulicos, frigoríficos e de controlo exigidos pelo projeto.
