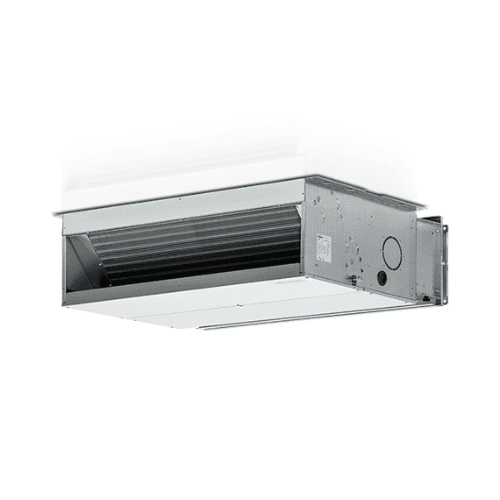

Fancoil de duto Galletti UTN 19A de 2 tubos 7,7 kW frio / 7,5 kW calor

O fancoil de conduta Galletti UTN 19A, referência UT19A0L00000N0A, é uma unidade terminal hidrónica canalizável de alto desempenho para instalações de 2 tubos. Incorpora bateria de troca de 4 filas, ventiladores centrífugos de dupla aspiração e motor elétrico de 3 velocidades, proporcionando até 1.577 m³/h de caudal de ar e uma pressão estática útil de até 62 Pa.

A sua elevada flexibilidade de montagem permite instalá-lo tanto em posição horizontal como vertical, facilitando a integração em tetos falsos, espaços técnicos e redes de condutas. A configuração concreta UT19A0L00000N0A dispõe de ligações hidráulicas à esquerda e é fornecida sem bateria adicional, válvula, painel de controlo, sondas nem filtro, permitindo completar o equipamento com os acessórios adequados a cada projeto.

Fancoil Galletti UTN 19A para sistemas de 2 tubos

O UTN 19A foi concebido para instalações hidrónicas em que a água fria ou quente proveniente do gerador circula por uma única bateria principal.

Numa instalação de 2 tubos, o mesmo circuito hidráulico é utilizado alternadamente para refrigeração ou aquecimento, consoante a estação e a temperatura da água fornecida.

Pode integrar-se, devidamente dimensionado, com sistemas como:

• Bombas de calor ar-água.
• Chillers de água.
• Caldeiras.
• Sistemas hidrónicos centralizados.
• Instalações residenciais e terciárias de climatização por condutas.

Versão A de alto desempenho

Dentro da nomenclatura da Galletti, a letra A identifica a versão canalizável de alto desempenho.

No UTN 19A, a bateria principal utiliza 4 filas de troca, com tubos de cobre e alhetas de alumínio fixadas por expansão mecânica para obter uma elevada superfície de transferência térmica.

Motor elétrico de 3 velocidades

O código de configuração incorpora um motor tipo 0, que a Galletti identifica como motor elétrico de 3 velocidades.

O motor está montado sobre suportes antivibratórios, dispõe de condensador permanente e proteção térmica do enrolamento e está diretamente acoplado ao conjunto de ventiladores centrífugos.

As diferentes velocidades permitem adaptar simultaneamente o caudal de ar, a potência térmica, a pressão disponível e as emissões acústicas às necessidades da instalação.

Caudal de ar até 1.577 m³/h

A ficha técnica oficial atual estabelece os seguintes caudais nominais para o Galletti UTN 19A:

• Velocidade mínima: 1.166 m³/h.
• Velocidade média: 1.500 m³/h.
• Velocidade máxima: 1.577 m³/h.

Esta gama permite adaptar o funcionamento às perdas de carga das condutas e ao volume de ar requerido no espaço climatizado.

Pressão estática útil até 62 Pa

A pressão disponível também varia consoante a velocidade selecionada:

• Velocidade mínima: 38 Pa.
• Velocidade média: 50 Pa.
• Velocidade máxima: 62 Pa.

Estes valores devem ser utilizados para dimensionar corretamente a rede de condutas, considerando as perdas de carga geradas por condutas, curvas, transições, filtros, grelhas e difusores.

Desempenho frigorífico atual

A Galletti publica atualmente o desempenho do UTN 19A em refrigeração com água a 7/12 °C e ar de entrada a 27 °C de bolbo seco e 19 °C de bolbo húmido, conforme a EN 1397:2021.

• Potência frigorífica total à velocidade mínima: 7,34 kW.
• Potência frigorífica total à velocidade média: 9,17 kW.
• Potência frigorífica total à velocidade máxima: 10,1 kW.

A potência frigorífica sensível publicada é:

• Velocidade mínima: 5,43 kW.
• Velocidade média: 6,81 kW.
• Velocidade máxima: 8,83 kW.

O desempenho real dependerá das temperaturas de entrada e saída da água, condições do ar, caudal hidráulico e velocidade selecionada.

Desempenho atual em aquecimento

Para aquecimento, os dados oficiais atuais são determinados com água a 45/40 °C e ar de entrada a 20 °C.

• Potência calorífica à velocidade mínima: 7,94 kW.
• Potência calorífica à velocidade média: 9,96 kW.
• Potência calorífica à velocidade máxima: 11,0 kW.

Estas condições de ensaio a baixa temperatura de água são especialmente relevantes para instalações hidrónicas modernas alimentadas por bomba de calor.

Caudal hidráulico em refrigeração

Nas condições nominais de refrigeração, a Galletti especifica:

• Velocidade mínima: 1.266 l/h.
• Velocidade média: 1.582 l/h.
• Velocidade máxima: 1.749 l/h.

As perdas de carga correspondentes na bateria principal são:

• Mínima: 20 kPa.
• Média: 31 kPa.
• Máxima: 36 kPa.

Caudal hidráulico em aquecimento

Com água a 45/40 °C, a tabela oficial indica:

• Velocidade mínima: 1.365 l/h.
• Velocidade média: 1.715 l/h.
• Velocidade máxima: 1.857 l/h.

As perdas de carga hidráulicas correspondentes são:

• Mínima: 22 kPa.
• Média: 29 kPa.
• Máxima: 34 kPa.

Ligações hidráulicas de 3/4"

O UTN 19A utiliza ligações hidráulicas de 3/4" na bateria principal.

A referência UT19A0L00000N0A incorpora especificamente as ligações da bateria principal no lado esquerdo, de acordo com o configurador oficial da Galletti.

A bateria da gama permite diferentes disposições consoante a configuração solicitada, pelo que deve ser respeitada a orientação correspondente à referência comercial concreta.

Configuração sem bateria adicional

A referência não incorpora uma segunda bateria de troca, confirmando a sua configuração para um sistema de 2 tubos.

Em instalações de 4 tubos, a Galletti utiliza uma bateria adicional independente para dispor simultaneamente de circuitos de água fria e quente, configuração que não corresponde a esta referência.

Sem válvula hidráulica de fábrica

A codificação UT19A0L00000N0A indica que a válvula de regulação está ausente no fornecimento base.

A Galletti dispõe como acessórios de válvulas de 2 e 3 vias e válvulas independentes de pressão com diferentes tipos de atuadores.

A válvula não deve ser considerada incluída, salvo se for expressamente adicionada à encomenda.

Sem painel de controlo incorporado

A configuração também é fornecida sem painel de controlo de fábrica.

A gama UTN admite diferentes soluções de regulação opcionais, entre elas:

• Controlos eletromecânicos.
• Controlos eletrónicos TED.
• LED503.
• MY COMFORT.
• Plataforma EVO.
• Placas EVOBOARD.

Isto permite selecionar a regulação de acordo com o projeto hidráulico e o sistema de automação do projeto.

Sem sondas opcionais de série

O código de referência especifica igualmente que não estão incluídas sondas adicionais.

A Galletti oferece opcionalmente sondas de:

• Temperatura do ar.
• Temperatura da água.
• Humidade.
• Combinações de ar, água e humidade.

Sem filtro de ar incluído

A letra N do configurador identifica esta execução como sem filtro.

Quando o projeto requer filtração, a Galletti dispõe de módulos opcionais:

• Filtro plano classe G2.
• Filtro ondulado classe G4.

O módulo de filtração deve ser selecionado como acessório e dimensionado tendo em conta a sua perda de carga.

Ventiladores centrífugos de dupla aspiração

O UTN utiliza ventiladores centrífugos de dupla aspiração com design orientado para reduzir as emissões acústicas.

Os ventiladores estão equilibrados estática e dinamicamente para limitar vibrações e esforços transmitidos ao eixo do motor.

Consumo elétrico do ventilador

A potência elétrica absorvida varia consoante a velocidade:

• Velocidade mínima: 290 W.
• Velocidade média: 380 W.
• Velocidade máxima: 505 W.

A alimentação elétrica nominal é 230 V monofásica a 50 Hz.

Dados acústicos

A potência sonora total certificada para o UTN 19A é:

• Velocidade mínima: 61 dB(A).
• Velocidade média: 67 dB(A).
• Velocidade máxima: 71 dB(A).

A potência sonora irradiada mais aspiração é de 59 / 65 / 69 dB(A), enquanto a potência sonora associada à impulsão é de 57 / 63 / 68 dB(A).

O nível acústico percecionado no recinto dependerá também do desenho das condutas, teto falso, isolamento, grelhas e características construtivas da instalação.

Instalação horizontal ou vertical

Uma das principais vantagens da gama UTN é a possibilidade de realizar montagem horizontal ou vertical.

A Galletti incorpora um sistema de recolha de condensados preparado para ambas as orientações, facilitando a integração do fancoil tanto em tetos falsos como em soluções técnicas verticais.

Aspiração de ar adaptável

A posição de aspiração pode ser modificada durante a instalação, aumentando a flexibilidade para ligar o retorno de ar à configuração disponível em obra.

Esta característica facilita a adaptação a condutas existentes ou a instalações onde o espaço técnico impõe limitações específicas.

Preparado para aporte de ar exterior

A envolvente incorpora um pré-recorte circular de Ø100 mm para aporte de ar exterior.

Isto facilita a ligação de uma entrada de renovação quando o desenho global do sistema de ventilação e climatização assim o preveja.

Compatível com condutas retangulares e flexíveis

A gama pode ser ligada mediante acessórios a:

• Condutas de secção retangular.
• Condutas flexíveis circulares de Ø200 mm.

A Galletti dispõe de painéis de ligação, plenums, uniões e outros acessórios para adaptar o fancoil a diferentes sistemas de distribuição de ar.

Estrutura de aço galvanizado isolada

A estrutura portante é fabricada em chapa de aço galvanizado e dispõe de isolamento interior de célula fechada com propriedades termoacústicas.

O isolamento ajuda a reduzir a transmissão sonora e a limitar a formação de condensação nas superfícies externas do equipamento.

Bateria de cobre e alumínio

O permutador principal é formado por tubos de cobre e alhetas de alumínio fixadas por mandrilagem.

A configuração de 4 filas do modelo 19A proporciona uma elevada superfície de troca para trabalhar tanto em refrigeração como em aquecimento com água.

Dimensões e peso do UTN 19A

O desenho dimensional oficial agrupa os modelos 16D, 16A e 19A dentro da mesma envolvente.

• Dimensão A: 1.174 mm.
• Dimensão B: 1.127 mm.
• Dimensão C: 1.096 mm.
• Dimensão D: 1.066 mm.
• Profundidade máxima indicada no desenho: 559 mm.
• Altura: 280 mm.
• Peso: 49 kg.
• Descarga de condensados horizontal: 17 mm.
• Descarga de condensados vertical: 17 mm.

As dimensões A, B, C e D correspondem a cotas específicas do desenho técnico e devem ser utilizadas em conjunto com o plano da Galletti para definir fixações, condutas e espaços de serviço.

Acessórios disponíveis para a gama UTN

A Galletti oferece numerosos acessórios para adaptar o fancoil a cada projeto:

• Módulos de aspiração com filtros G2 e G4.
• Grelhas de aspiração e impulsão.
• Painéis para ligação a condutas retangulares.
• Ligações para condutas flexíveis Ø200 mm.
• Uniões de 90°.
• Válvulas de 2 e 3 vias.
• Válvulas independentes de pressão.
• Controlos eletrónicos e eletromecânicos.
• Sondas de ar, água e humidade.
• Bandejas auxiliares de condensados.
• Kit de bomba de evacuação de condensados.
• Resistência elétrica auxiliar.
• Comporta para tomada de ar exterior.

Estes elementos são opcionais e não devem ser considerados incluídos na referência UT19A0L00000N0A salvo indicação expressa na encomenda.

Características técnicas do Galletti UT19A0L00000N0A

• Marca: Galletti.
• Gama: UTN.
• Modelo: UTN 19A.
• Referência: UT19A0L00000N0A.
• Tipo: fancoil hidrónico canalizável.
• Configuração hidráulica: 2 tubos.
• Versão: A, alto desempenho.
• Motor: 3 velocidades.
• Alimentação: 230 V / 1 fase / 50 Hz.
• Caudal de ar: 1.166 / 1.500 / 1.577 m³/h.
• Pressão estática útil: 38 / 50 / 62 Pa.
• Potência elétrica absorvida: 290 / 380 / 505 W.
• Potência frigorífica total atual: 7,34 / 9,17 / 10,1 kW.
• Potência frigorífica sensível: 5,43 / 6,81 / 8,83 kW.
• Potência calorífica atual: 7,94 / 9,96 / 11,0 kW.
• Bateria principal: 4 filas.
• Material da bateria: tubos de cobre e alhetas de alumínio.
• Ligações hidráulicas: 3/4".
• Lado das ligações: esquerdo.
• Válvula incluída: não.
• Painel de controlo incluído: não.
• Sondas opcionais incluídas: não.
• Filtro incluído: não.
• Instalação: horizontal ou vertical.
• Ventiladores: centrífugos de dupla aspiração.
• Preparação para ar exterior: Ø100 mm.
• Potência sonora total: 61 / 67 / 71 dB(A).
• Dimensão A: 1.174 mm.
• Profundidade máxima indicada: 559 mm.
• Altura: 280 mm.
• Peso: 49 kg.

Fancoil de conduta de alto desempenho e montagem flexível

O Galletti UTN 19A UT19A0L00000N0A combina uma bateria de 4 filas com até 1.577 m³/h de caudal e 62 Pa de pressão disponível, oferecendo uma solução canalizável para instalações hidrónicas de 2 tubos.

A sua possibilidade de montagem horizontal ou vertical, ligações à esquerda, preparação para aporte de ar exterior e ampla gama de acessórios permitem adaptá-lo a projetos residenciais e terciários com diferentes necessidades de distribuição e regulação.

A configuração é fornecida sem válvula, controlo, sondas nem filtro, permitindo ao profissional selecionar estes elementos de forma independente de acordo com as características do sistema hidráulico e de controlo.
