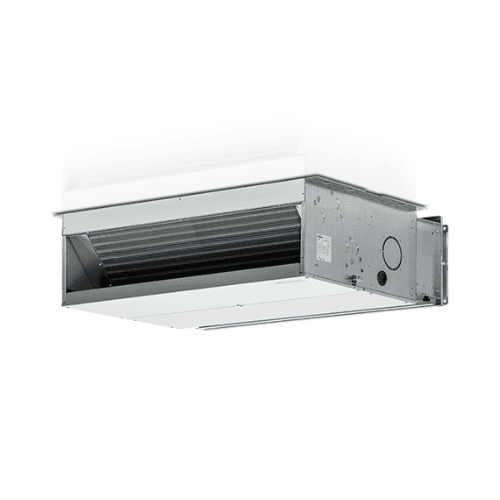

Fancoil de duto Galletti UTN 22A de 2 tubos 9,4 kW frio / 8,7 kW calor

O fancoil de conduta Galletti UTN 22A, referência UT22A0L00000N0A, é uma unidade terminal hidrónica canalizável de alta pressão concebida para sistemas de climatização a 2 tubos. Incorpora bateria de troca de alta eficiência, ventiladores centrífugos de dupla aspiração e motor elétrico de 3 velocidades, permitindo adaptar o caudal de ar e a pressão disponível às necessidades da instalação.

O seu design permite instalá-lo tanto em posição horizontal como vertical, facilitando a integração em tetos falsos, salas técnicas e outras instalações ocultas. O modelo UTN 22A proporciona até 2.222 m³/h de caudal de ar e uma pressão estática útil de até 75 Pa nos pontos nominais atualmente certificados pela Galletti.

Fancoil canalizável Galletti UTN 22A de 2 tubos

A configuração UT22A0L00000N0A corresponde a uma unidade para instalações hidrónicas de 2 tubos, pelo que uma única bateria principal é utilizada alternadamente para refrigeração ou aquecimento, consoante a temperatura da água fornecida pelo gerador.

Este tipo de instalação é habitual com:

• Bombas de calor ar-água.
• Chillers de água.
• Caldeiras.
• Sistemas hidrónicos centralizados.
• Instalações de climatização residenciais e terciárias.

Versão 22A de alto desempenho

No configurador oficial da Galletti, a letra A identifica a versão canalizável de alto desempenho, diferenciando-a das versões D standard da mesma gama.

A bateria principal do UTN 22A é composta por 4 filas de tubos de cobre com alhetas de alumínio fixadas por mandrilagem, proporcionando uma elevada superfície de troca térmica.

Motor de 3 velocidades

O código de configuração desta referência incorpora motor tipo 0, que a Galletti identifica como um motor elétrico de 3 velocidades.

O motor está montado sobre suportes antivibração, dispõe de condensador permanente e proteção térmica do enrolamento e encontra-se acoplado diretamente ao conjunto de ventiladores.

As três velocidades permitem modificar o comportamento do fancoil em função da necessidade térmica, do caudal de ar requerido e das perdas de carga da rede de condutas.

Caudal de ar até 2.222 m³/h

Para o UTN 22A, a Galletti certifica os seguintes caudais nominais de ar:

• Velocidade mínima: 1.436 m³/h.
• Velocidade média: 1.819 m³/h.
• Velocidade máxima: 2.222 m³/h.

Esta capacidade permite utilizar a unidade em instalações canalizadas onde é necessário transportar um volume considerável de ar para uma ou várias grelhas de insuflação.

Pressão estática útil até 75 Pa

A pressão disponível varia com a velocidade selecionada:

• Velocidade mínima: 31 Pa.
• Velocidade média: 50 Pa.
• Velocidade máxima: 75 Pa.

Estes valores permitem dimensionar a rede de condutas tendo em conta as perdas geradas por troços retos, curvas, grelhas, difusores, filtros e outros elementos de distribuição de ar.

Embora a gama UTN no seu conjunto possa atingir pressões superiores em determinadas configurações, para o UTN 22A devem ser utilizados os valores específicos de 31, 50 e 75 Pa certificados para as suas três velocidades nominais.

Desempenho atual em refrigeração

Na documentação técnica atual da Galletti, os desempenhos frigoríficos do UTN 22A são certificados com água a 7/12 °C e ar de entrada a 27 °C de bolbo seco e 19 °C de bolbo húmido, conforme a EN 1397:2021.

• Velocidade mínima: 9,20 kW.
• Velocidade média: 11,2 kW.
• Velocidade máxima: 13,1 kW.

A potência frigorífica sensível correspondente é:

• Mínima: 6,76 kW.
• Média: 8,32 kW.
• Máxima: 9,85 kW.

A potência disponível numa instalação real variará em função das temperaturas da água e do ar, do caudal hidráulico e da velocidade de ventilação selecionada.

Desempenho atual em aquecimento

Para aquecimento, a Galletti certifica os desempenhos com água a 45/40 °C e ar de entrada a 20 °C:

• Velocidade mínima: 9,73 kW.
• Velocidade média: 11,7 kW.
• Velocidade máxima: 13,7 kW.

Estes dados tornam o UTN 22A especialmente interessante para trabalhar com sistemas hidrónicos de baixa e média temperatura, incluindo instalações corretamente dimensionadas com bomba de calor.

Caudal hidráulico em refrigeração

Com as condições nominais de refrigeração utilizadas pelo fabricante, o caudal de água requerido é:

• Velocidade mínima: 1.584 l/h.
• Velocidade média: 1.927 l/h.
• Velocidade máxima: 2.249 l/h.

As perdas de pressão correspondentes na bateria são:

• Mínima: 12 kPa.
• Média: 17 kPa.
• Máxima: 22 kPa.

Caudal hidráulico em aquecimento

Com água a 45/40 °C e ar a 20 °C, a Galletti especifica:

• Caudal de água a velocidade mínima: 1.676 l/h.
• Caudal de água a velocidade média: 2.020 l/h.
• Caudal de água a velocidade máxima: 2.354 l/h.

As perdas de carga hidráulicas são:

• Mínima: 10 kPa.
• Média: 14 kPa.
• Máxima: 19 kPa.

Ligações hidráulicas de 1"

O UTN 22A dispõe de ligações hidráulicas de 1" para a bateria principal.

A configuração concreta UT22A0L00000N0A incorpora as ligações da bateria principal no lado esquerdo, segundo a codificação utilizada pela Galletti.

O fabricante oferece diferentes configurações da gama com ligações reversíveis, mas ao encomendar uma referência configurada deve respeitar-se a disposição definida pelo respetivo código.

Sem bateria adicional: configuração de 2 tubos

A referência analisada não incorpora uma segunda bateria de troca. Isto confirma a sua configuração para uma instalação de 2 tubos.

Num sistema de 2 tubos, o circuito hidráulico alterna entre água fria e água quente consoante a estação do ano ou o modo de funcionamento geral da instalação.

Sem válvula hidráulica integrada

A codificação desta referência indica que a válvula está ausente na configuração de fábrica.

A Galletti disponibiliza como acessórios diferentes kits de válvulas de 2 e 3 vias, com atuadores ON/OFF ou modulantes, que podem ser selecionados quando o projeto o exigir.

Assim, não deve ser considerada incluída uma válvula de regulação hidráulica, salvo se for expressamente adicionada à encomenda.

Sem painel de controlo integrado

A configuração UT22A0L00000N0A também indica que é fornecida sem painel de controlo integrado.

A Galletti oferece uma ampla gama de controlos opcionais, incluindo soluções eletromecânicas e eletrónicas com microprocessador, como os controlos TED, LED503, MY COMFORT e a plataforma EVO.

A seleção do controlo dependerá da regulação prevista para a instalação e dos acessórios hidráulicos utilizados.

Sem sondas adicionais de fábrica

A referência não incorpora sondas opcionais na sua configuração base.

Quando o sistema de regulação o exigir, a Galletti dispõe de sondas para:

• Temperatura do ar.
• Temperatura da água.
• Humidade.
• Combinações de vários sensores.

Sem filtro de ar de série

A letra N no código completo identifica esta configuração como sem filtro.

A Galletti oferece módulos de filtragem opcionais:

• Filtro G2 plano.
• Filtro G4 ondulado.

Se a instalação necessitar de filtragem na aspiração, deverá ser selecionado o módulo correspondente como acessório.

Ventiladores centrífugos de dupla aspiração

A gama UTN utiliza ventiladores centrífugos de dupla aspiração com pás concebidas para reduzir as emissões acústicas.

Os conjuntos são equilibrados estática e dinamicamente para limitar os esforços transmitidos ao veio do motor e reduzir vibrações durante o funcionamento.

Consumo elétrico do ventilador

A potência elétrica absorvida pelo conjunto de ventilação depende da velocidade selecionada:

• Velocidade mínima: 370 W.
• Velocidade média: 535 W.
• Velocidade máxima: 750 W.

A alimentação elétrica nominal da gama é 230 V monofásica, 50 Hz.

Dados acústicos

A Galletti declara para o UTN 22A uma potência sonora total de:

• Velocidade mínima: 60 dB(A).
• Velocidade média: 67 dB(A).
• Velocidade máxima: 74 dB(A).

A potência sonora irradiada mais aspiração é de 58 / 65 / 72 dB(A), enquanto a correspondente à insuflação de ar é de 57 / 64 / 71 dB(A).

Os níveis reais percebidos no espaço dependerão do desenho das condutas, isolamento acústico, grelhas, teto falso e condições construtivas do edifício.

Instalação horizontal ou vertical

Uma das principais vantagens da série UTN é a sua flexibilidade de montagem. A unidade pode ser instalada tanto em posição horizontal como vertical.

O sistema de recolha e evacuação de condensados foi concebido para permitir ambas as configurações, facilitando a adaptação a tetos falsos, paredes técnicas e outros espaços ocultos.

Aspiração de ar configurável

A posição de aspiração pode ser modificada durante a instalação, permitindo adaptar o retorno de ar à disposição disponível em obra.

Esta característica oferece maior flexibilidade quando o fancoil tem de ser integrado em espaços de dimensões reduzidas ou em redes de condutas previamente definidas.

Preparado para aporte de ar exterior

A estrutura incorpora um pré-recorte circular de Ø100 mm destinado ao aporte de ar exterior.

Isto permite integrar ar de renovação na rede quando o projeto do sistema de ventilação e climatização assim o exigir.

Compatível com condutas circulares ou retangulares

A gama UTN pode ser ligada mediante acessórios a:

• Condutas retangulares.
• Condutas flexíveis circulares de Ø200 mm.

A Galletti dispõe de painéis de ligação e acessórios específicos para facilitar a transição entre a unidade e os diferentes sistemas de distribuição de ar.

Estrutura de aço galvanizado isolada

A estrutura de suporte é fabricada em chapa de aço galvanizado e isolada internamente com material de célula fechada.

Este isolamento cumpre uma dupla função:

• Reduzir a transmissão acústica.
• Limitar a formação de condensação na superfície exterior.

A estrutura dispõe ainda de painéis que facilitam a inspeção e a manutenção do equipamento.

Bateria de cobre e alumínio

O permutador térmico é construído com tubos de cobre e alhetas de alumínio unidas por expansão mecânica.

Esta configuração proporciona uma elevada superfície de troca entre a água do circuito hidrónico e o ar impulsionado pelos ventiladores.

Dimensões do UTN 22A

O modelo 22A pertence ao grupo dimensional UTN 22-40 e apresenta aproximadamente:

• Largura total A: 1.174 mm.
• Profundidade máxima: 718 mm.
• Altura: 353 mm.
• Dimensão B: 1.127 mm.
• Dimensão C: 1.096 mm.
• Dimensão D: 1.066 mm.
• Peso: 67 kg.

O equipamento requer ainda espaços livres adequados para ligações, manutenção e circulação de ar, conforme o desenho dimensional do fabricante.

Drenos de condensados

A unidade dispõe de ligações para evacuação de condensados tanto em instalação horizontal como vertical.

Para o grupo dimensional UTN 22A, o fabricante indica uma dimensão de 17 mm associada aos pontos de descarga de condensados.

Ampla gama de acessórios Galletti

A série UTN pode ser complementada com numerosos acessórios para adaptar o fancoil às necessidades do projeto:

• Módulos de aspiração com filtros G2 ou G4.
• Grelhas de aspiração e insuflação.
• Painéis para ligação a condutas retangulares.
• Painéis para tubos flexíveis Ø200 mm.
• Racores de 90°.
• Válvulas de 2 e 3 vias.
• Controlos eletrónicos e eletromecânicos.
• Bandejas auxiliares de condensados.
• Bomba de evacuação de condensados.
• Comportas para tomada de ar exterior.
• Módulos de insuflação e aspiração.

Estes componentes são acessórios e não devem ser considerados incluídos na referência UT22A0L00000N0A, salvo indicação expressa no fornecimento.

Características técnicas do Galletti UT22A0L00000N0A

• Marca: Galletti.
• Gama: UTN.
• Modelo: UTN 22A.
• Referência: UT22A0L00000N0A.
• Tipo: fancoil hidrónico de condutas.
• Configuração hidráulica: 2 tubos.
• Versão: A, alto desempenho.
• Motor: 3 velocidades.
• Alimentação: 230 V / 1 fase / 50 Hz.
• Caudal de ar: 1.436 / 1.819 / 2.222 m³/h.
• Pressão estática útil: 31 / 50 / 75 Pa.
• Potência elétrica absorvida: 370 / 535 / 750 W.
• Potência frigorífica atual: 9,20 / 11,2 / 13,1 kW.
• Potência frigorífica sensível: 6,76 / 8,32 / 9,85 kW.
• Potência calorífica atual: 9,73 / 11,7 / 13,7 kW.
• Bateria principal: 4 filas.
• Ligações hidráulicas: 1".
• Lado das ligações: esquerdo nesta configuração.
• Válvula de regulação incluída: não.
• Painel de controlo incluído: não.
• Sondas opcionais incluídas: não.
• Filtro incluído: não.
• Instalação: horizontal ou vertical.
• Ventiladores: centrífugos de dupla aspiração.
• Estrutura: aço galvanizado isolado.
• Bateria: tubos de cobre e alhetas de alumínio.
• Preparação para ar exterior: pré-recorte Ø100 mm.
• Potência sonora total: 60 / 67 / 74 dB(A).
• Largura: 1.174 mm.
• Profundidade máxima: 718 mm.
• Altura: 353 mm.
• Peso: 67 kg.

Fancoil de condutas de alta capacidade e montagem flexível

O Galletti UTN 22A UT22A0L00000N0A combina uma bateria hidrónica de alto desempenho com um caudal máximo de 2.222 m³/h, até 75 Pa de pressão disponível e motor de três velocidades, proporcionando uma solução flexível para instalações de climatização por condutas.

A sua possibilidade de montagem horizontal ou vertical, ligações hidráulicas de 1", preparação para aporte de ar exterior e ampla gama de acessórios facilitam a integração em instalações residenciais de grande dimensão e aplicações terciárias.

A configuração concreta é fornecida para 2 tubos, ligações à esquerda, sem válvula, sem controlo, sem sondas e sem filtro, o que permite ao instalador completar o equipamento com os acessórios e sistema de regulação que melhor se adaptem ao projeto.
