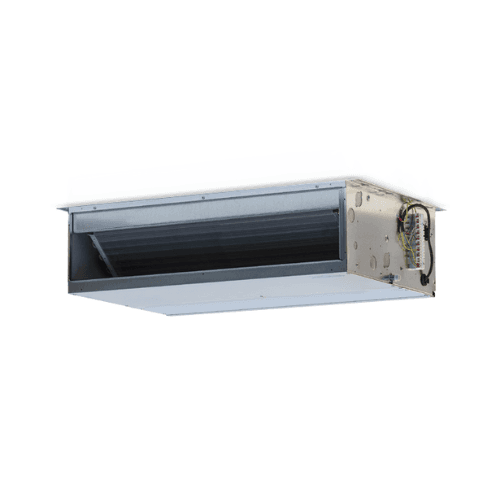

Fancoil de duto média pressão Galletti DUCTIMAX 34D 7 velocidades

O fancoil de conduta Galletti DUCTIMAX 34D, referência DM34D1L0000030B, é uma unidade terminal hidrónica de média pressão concebida para instalações ocultas em teto falso e distribuição do ar através de condutas. Está equipado com um motor multivelocidade de até 7 velocidades, bateria principal de 4 filas e ventiladores centrífugos de dupla aspiração, oferecendo uma solução compacta para climatização por água em habitações, escritórios e aplicações do setor terciário.

Em configuração de 2 tubos, o DUCTIMAX 34 oferece um caudal de ar certificado de até 402 m³/h, uma pressão estática disponível máxima de 63 Pa e uma potência frigorífica de até 2,96 kW nas condições nominais de ensaio da Galletti. A sua reduzida altura, de aproximadamente 250 mm, facilita a integração em tetos falsos com espaço limitado.

Fancoil canalizável Galletti DUCTIMAX 34D

DUCTIMAX é a gama da Galletti desenvolvida especificamente para instalações canalizadas de média pressão onde se procuram dimensões reduzidas e flexibilidade para adaptar o funcionamento do ventilador às necessidades reais da rede de condutas.

A série combina uma estrutura compacta com baterias de troca de cobre e alumínio e ventiladores centrífugos, permitindo distribuir ar climatizado de forma discreta através de grelhas ou difusores afastados da própria unidade.

Motor multivelocidade com até 7 velocidades

A referência DM34D1L0000030B incorpora a configuração comercial de 7 velocidades.

O motor elétrico é do tipo assíncrono monofásico, com condensador permanente, proteção térmica e montagem sobre suportes antivibratórios. A disponibilidade de diferentes velocidades permite adaptar o caudal, a pressão e o nível acústico de acordo com as características da instalação.

Para as prestações nominais certificadas do modelo DUCTIMAX 34, a Galletti utiliza como pontos de referência as velocidades 1, 6 e 7, correspondentes respetivamente aos níveis mínimo, médio e máximo publicados.

Caudal de ar de até 402 m³/h

Os caudais de ar nominais certificados para o DUCTIMAX 34 são:

• Velocidade mínima: 195 m³/h.
• Velocidade média: 360 m³/h.
• Velocidade máxima: 402 m³/h.

A seleção da velocidade permite equilibrar o volume de ar impulsionado com a pressão necessária nas condutas e o nível acústico exigido em cada projeto.

Pressão disponível de até 63 Pa

O DUCTIMAX 34 foi concebido para instalações de média pressão e fornece diferentes níveis de pressão estática consoante a velocidade selecionada:

• Velocidade mínima: 19 Pa.
• Velocidade média: 50 Pa.
• Velocidade máxima: 63 Pa.

Estes valores devem ser considerados durante o dimensionamento da rede de condutas, tendo em conta as perdas de carga introduzidas por condutas, curvas, transições, grelhas, filtros e demais acessórios.

Prestações frigoríficas em sistema de 2 tubos

Nas condições de ensaio atualmente utilizadas pela Galletti para refrigeração — água a 7/12 °C e ar de entrada a 27 °C de bolbo seco e 19 °C de bolbo húmido — o modelo 34 oferece:

• Potência frigorífica total a velocidade mínima: 1,57 kW.
• Potência frigorífica total a velocidade média: 2,69 kW.
• Potência frigorífica total a velocidade máxima: 2,96 kW.

A potência frigorífica sensível correspondente é:

• Mínima: 1,07 kW.
• Média: 1,86 kW.
• Máxima: 2,03 kW.

As prestações reais variarão em função da temperatura da água, das condições do ar de entrada, do caudal hidráulico e da velocidade de ventilação.

Prestações em aquecimento

Com água a 45/40 °C e ar de entrada a 20 °C, a Galletti declara para a configuração de 2 tubos:

• Potência calorífica a velocidade mínima: 1,59 kW.
• Potência calorífica a velocidade média: 2,80 kW.
• Potência calorífica a velocidade máxima: 3,10 kW.

Estes valores permitem que o DUCTIMAX seja integrado em sistemas hidrónicos alimentados por bombas de calor, chillers, caldeiras ou outros geradores compatíveis, desde que o dimensionamento hidráulico seja realizado para as condições reais do projeto.

Caudal hidráulico em refrigeração

Para as condições nominais de refrigeração, o caudal de água requerido é:

• Velocidade mínima: 274 l/h.
• Velocidade média: 476 l/h.
• Velocidade máxima: 527 l/h.

As perdas de carga correspondentes na bateria são:

• Mínima: 3 kPa.
• Média: 7 kPa.
• Máxima: 9 kPa.

Caudal hidráulico em aquecimento

Com as condições nominais de aquecimento, os caudais são:

• Velocidade mínima: 276 l/h.
• Velocidade média: 488 l/h.
• Velocidade máxima: 538 l/h.

As perdas de carga hidráulicas são:

• Mínima: 2 kPa.
• Média: 6 kPa.
• Máxima: 8 kPa.

Bateria de troca de 4 filas

O DUCTIMAX 34 incorpora uma bateria principal de 4 filas, formada por tubos de cobre e alhetas de alumínio unidas por expansão mecânica.

Esta configuração aumenta a superfície de troca térmica em relação aos modelos de 3 filas e permite obter maiores prestações com um caudal de ar contido.

A bateria inclui coletores e elementos para facilitar a purga do circuito hidráulico.

Ligações hidráulicas de 1/2"

O permutador principal utiliza ligações hidráulicas fêmea de 1/2".

A Galletti concebe as ligações da gama DUCTIMAX para que possam ser invertidas através da rotação da bateria quando as necessidades de montagem o permitam, proporcionando flexibilidade durante a instalação.

Ventiladores centrífugos de dupla aspiração

A unidade utiliza ventiladores centrífugos de dupla aspiração com pás curvadas para a frente.

Os ventiladores são equilibrados estática e dinamicamente e acoplados diretamente ao motor elétrico, reduzindo vibrações e permitindo alcançar a pressão necessária para o funcionamento com condutas.

Consumo elétrico do ventilador

A potência absorvida varia consoante a velocidade de funcionamento:

• Velocidade mínima: 34 W.
• Velocidade média: 85 W.
• Velocidade máxima: 106 W.

A alimentação elétrica nominal da unidade é 230 V monofásica, 50 Hz.

Níveis acústicos

A Galletti declara para o modelo 34 uma potência sonora total de:

• Velocidade mínima: 39 dB(A).
• Velocidade média: 50 dB(A).
• Velocidade máxima: 54 dB(A).

A potência sonora correspondente ao conjunto de aspiração mais radiação é de 37 / 48 / 52 dB(A), enquanto na impulsão se situa em 36 / 47 / 51 dB(A).

O nível sonoro percebido na divisão dependerá do desenho da rede de condutas, isolamento, tetos falsos, grelhas e distância relativamente às zonas ocupadas.

Design compacto para teto falso

DUCTIMAX foi desenvolvido especificamente para instalação horizontal embutida em teto falso.

A estrutura apresenta uma altura muito reduzida que facilita a sua colocação onde o espaço vertical disponível é limitado.

Para os modelos 33-34, as dimensões principais são aproximadamente:

• Largura total: 968 mm.
• Profundidade: 665 mm.
• Altura: 250 mm.
• Peso: aproximadamente 33 kg.

Estrutura em aço galvanizado

A estrutura portante do fancoil é realizada em chapa de aço galvanizado.

O interior incorpora isolamento termoacústico para reduzir tanto as perdas térmicas como a transmissão de ruído para o teto falso e o espaço climatizado.

Bandeja de condensados integrada

O DUCTIMAX incorpora dentro da sua estrutura a bandeja principal para a recolha da água de condensação gerada durante o funcionamento em refrigeração.

A Galletti posiciona a bandeja em pressão positiva relativamente ao ponto de descarga para facilitar a evacuação dos condensados.

A ligação de descarga indicada no desenho dimensional para esta família é de aproximadamente 17 mm.

Instalação através de condutas

Tratando-se de um fancoil oculto, o ar climatizado é distribuído a partir da unidade através de uma rede de condutas até grelhas ou difusores situados nas zonas que se pretendem climatizar.

Este sistema permite:

• Ocultar a unidade interior dentro do teto falso.
• Reduzir o impacto visual na divisão.
• Escolher a posição das grelhas de impulsão e retorno.
• Adaptar a distribuição do ar à arquitetura interior.
• Climatizar uma zona através de uma rede de condutas corretamente dimensionada.

Filtros de ar disponíveis

A gama DUCTIMAX admite sistemas de filtração regeneráveis de fibra acrílica em diferentes classes, consoante a configuração e os acessórios selecionados.

A Galletti contempla filtros G2, G3 e G4, permitindo adaptar o nível de filtração às necessidades do projeto.

A presença e a classe concreta do filtro devem ser verificadas de acordo com a configuração fornecida, uma vez que a gama dispõe de diferentes variantes e acessórios.

Ampla gama de acessórios

O DUCTIMAX pode ser complementado com numerosos acessórios para adaptar a unidade ao desenho da instalação:

• Válvulas de 3 vias com atuador.
• Controlos eletromecânicos.
• Controlos eletrónicos com microprocessador.
• Controlos MYCOMFORT e EVO.
• Sondas de temperatura e humidade.
• Plenums de impulsão e aspiração.
• Ligações para tubos flexíveis de Ø200 mm.
• Racores retos e a 90°.
• Grelhas de aspiração e impulsão.
• Resistência elétrica auxiliar.
• Bandejas auxiliares de condensados.
• Acessórios de filtração.

Estes elementos devem ser considerados opcionais, salvo se a configuração comercial do fornecimento indicar expressamente o contrário.

Certificação Eurovent

A gama DUCTIMAX conta com prestações certificadas Eurovent.

Os valores nominais de caudal de ar, pressão disponível, potência, consumos e prestações térmicas indicados pela Galletti são publicados de acordo com as condições de ensaio especificadas na sua documentação técnica.

Características técnicas do Galletti DM34D1L0000030B

• Marca: Galletti.
• Gama: DUCTIMAX.
• Modelo comercial: 34D.
• Referência: DM34D1L0000030B.
• Tipo: fancoil hidrónico canalizável de média pressão.
• Instalação: horizontal em teto falso.
• Configuração: 2 tubos.
• Motor: multivelocidade.
• Número de velocidades: até 7.
• Velocidades de referência certificadas: 1 / 6 / 7.
• Alimentação: 230 V / 1 fase / 50 Hz.
• Caudal de ar nominal: 195 / 360 / 402 m³/h.
• Pressão estática disponível: 19 / 50 / 63 Pa.
• Potência elétrica absorvida: 34 / 85 / 106 W.
• Potência frigorífica total: 1,57 / 2,69 / 2,96 kW.
• Potência frigorífica sensível: 1,07 / 1,86 / 2,03 kW.
• Potência calorífica: 1,59 / 2,80 / 3,10 kW.
• Caudal de água em refrigeração: 274 / 476 / 527 l/h.
• Perda de carga em refrigeração: 3 / 7 / 9 kPa.
• Caudal de água em aquecimento: 276 / 488 / 538 l/h.
• Perda de carga em aquecimento: 2 / 6 / 8 kPa.
• Número de filas da bateria principal: 4.
• Material da bateria: tubos de cobre e alhetas de alumínio.
• Ligações hidráulicas: 1/2" fêmea.
• Ventiladores: centrífugos de dupla aspiração.
• Potência sonora total: 39 / 50 / 54 dB(A).
• Largura aproximada: 968 mm.
• Profundidade: 665 mm.
• Altura: 250 mm.
• Peso: aproximadamente 33 kg.
• Descarga de condensados: aproximadamente 17 mm.
• Certificação de prestações: Eurovent.

Fancoil compacto de média pressão para climatização por condutas

O Galletti DUCTIMAX 34D DM34D1L0000030B combina um formato de apenas 250 mm de altura com motor de 7 velocidades, bateria de 4 filas e até 63 Pa de pressão disponível, oferecendo uma solução especialmente adequada para instalações hidrónicas ocultas em teto falso.

A sua capacidade de adaptar o caudal entre os diferentes níveis de velocidade permite equilibrar prestações térmicas, pressão disponível e ruído de funcionamento de acordo com as características da conduta. Com até 2,96 kW de refrigeração e 3,10 kW de aquecimento nas condições nominais atuais da Galletti, é uma unidade versátil para projetos residenciais e terciários de climatização por água.
