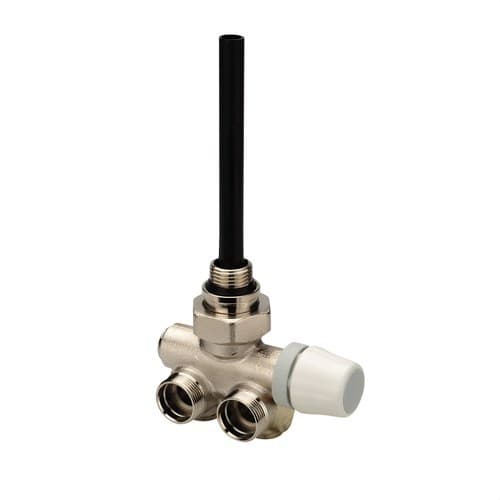

Válvula termostatizável monotubo Toalheiro parede cabeça esquerda rosca macho 1/2"

A válvula Orkli 52110 é uma válvula monotubo termostatizável, concebida especificamente para radiadores toalheiro com tubagens provenientes da parede. Esta versão incorpora a posição da cabeça no lado esquerdo e dispõe de ligação macho de 1/2" ao radiador, ligação M24 x 1,5 para o tubo e rosca M28 x 1 para instalar uma cabeça termostática compatível.

Além de controlar a abertura e o fecho do radiador, esta válvula permite equilibrar hidraulicamente o circuito através do obturador de regulação, limitando o caudal máximo que entra no toalheiro. É fornecida com sonda de entrada incorporada e manípulo manual, que pode ser facilmente substituído por uma cabeça termostática Orkli compatível para automatizar a regulação da temperatura da divisão.

Válvula monotubo específica para radiadores toalheiro

A referência 52110 pertence à gama de válvulas termostatizáveis monotubo da Orkli para radiadores toalheiro. Foi concebida para instalações em que a impulsão e o retorno fazem parte de um circuito monotubo e se concentram na válvula situada na parte inferior do radiador.

A configuração desta referência está preparada para instalações com saída de tubagens pela parede e cabeça situada à esquerda. A Orkli comercializa uma referência diferenciada para cabeça direita, pelo que convém verificar a orientação necessária antes de efetuar a encomenda.

Cabeça situada à esquerda

A disposição da cabeça é uma característica fundamental desta referência. Na Orkli 52110, o manípulo manual ou futura cabeça termostática fica situado no lado esquerdo do conjunto.

Esta configuração facilita adaptar a válvula à posição das tubagens, do radiador toalheiro e do espaço disponível na instalação, evitando utilizar uma válvula com orientação contrária à necessária.

Preparada para regulação termostática

A válvula é fornecida com um manípulo de acionamento manual que permite abrir ou fechar a passagem para o radiador. Este manípulo pode ser substituído por uma cabeça termostática compatível com ligação M28 x 1.

Ao incorporar uma cabeça termostática, a válvula pode regular automaticamente a passagem de água em função da temperatura ambiente selecionada, ajudando a manter o nível de conforto da divisão sem necessidade de ajustar manualmente o radiador de forma contínua.

Importante: a cabeça termostática não está incluída com a válvula e deve ser adquirida em separado.

Equilíbrio hidráulico através de obturador

A válvula monotubo termostatizável para toalheiro permite realizar duas funções de regulação. Por um lado, controla a abertura ou o fecho do radiador; por outro, permite equilibrar o circuito hidráulico atuando sobre o obturador através de uma chave Allen.

Este ajuste permite limitar o caudal máximo que entra no radiador, ajudando a equilibrar a instalação quando existem vários emissores ligados ao mesmo circuito monotubo.

Sonda de entrada incorporada

A Orkli fornece esta gama monotubo com uma sonda de entrada incorporada. A sonda conduz a água de entrada para o interior do radiador, favorecendo uma circulação adequada através do toalheiro.

O fabricante indica que, para obter um funcionamento correto, a sonda introduzida no radiador deve ultrapassar aproximadamente dois terços do comprimento total do mesmo.

Permite isolar completamente o radiador

Quando o manípulo e a haste se encontram na posição fechada, a válvula permite isolar completamente o radiador. Desta forma, podem ser realizadas determinadas intervenções sobre o toalheiro sem necessidade de esvaziar completamente o circuito de aquecimento.

Esta característica facilita as operações de manutenção ou substituição do emissor quando a instalação foi executada corretamente.

Válvula reversível

A válvula pode trabalhar com diferentes sentidos de circulação. No entanto, a Orkli recomenda que a entrada da água quente seja feita pelo lado mais afastado do manípulo ou da cabeça termostática.

Respeitar a orientação recomendada ajuda a obter o comportamento hidráulico previsto pelo fabricante e uma circulação adequada no radiador.

Ligação macho de 1/2" ao radiador

A ligação ao radiador é macho de 1/2". A ficha técnica da Orkli especifica uma ligação através de rosca cilíndrica ISO 228/1 com junta tórica e anel de proteção para garantir a estanquidade no racor do radiador, além da correspondente ligação roscada indicada para o conjunto.

Esta configuração foi especificamente desenvolvida para radiadores toalheiro compatíveis com entrada de 1/2".

Ligação ao tubo M24 x 1,5

A ligação destinada à tubagem é M24 x 1,5. Utilizando os acessórios de adaptação correspondentes, a Orkli contempla ligações para diferentes tipos e diâmetros de tubagem.

• PER / PEX: diâmetros de 12 a 20 mm, consoante o acessório.
• Tubo multicamada: diâmetros de 12 a 20 mm, consoante o acessório.
• PB: diâmetros de 12 a 20 mm, consoante o acessório.
• Tubo de cobre: diâmetros de 12 a 16 mm, consoante o acessório.

Importante: os acessórios e racores de ligação à tubagem não estão incluídos e devem ser selecionados de acordo com o material e o diâmetro do tubo instalado.

Ligação M28 x 1 para cabeça termostática

A ligação para o atuador termostático é M28 x 1. Esta medida permite substituir o manípulo fornecido por uma cabeça termostática Orkli compatível.

Antes de instalar uma cabeça de outro fabricante, deve ser verificada expressamente a compatibilidade mecânica e funcional com a rosca e o curso da haste.

Fabricada em latão niquelado

O corpo da válvula é fabricado em latão EN 12165 CW617 e recebe um acabamento superficial niquelado. O eixo de acionamento é em aço inoxidável e a haste de fecho também é fabricada em latão.

As juntas hidráulicas são em EPDM, enquanto o manípulo de acionamento é fabricado em ABS. O porta-sonda e a própria sonda ou pipeta utilizam PA66.

Para água e soluções com glicol

A válvula foi concebida para trabalhar com água e com soluções de água e glicol habitualmente utilizadas em circuitos de aquecimento. A Orkli estabelece uma percentagem máxima de glicol de 30%.

A temperatura admitida para o fluido situa-se entre 5 e 100 °C.

Pressão máxima de trabalho de 6 bar

A ficha técnica estabelece uma pressão máxima de trabalho de 6 bar e uma pressão diferencial máxima de 1 bar.

Para reduzir a possibilidade de ruídos incómodos na instalação, a Orkli recomenda não ultrapassar uma pressão diferencial de 0,3 bar.

Características técnicas da válvula Orkli 52110

• Marca: Orkli.
• Referência: 52110.
• EAN: 8426562521104.
• Tipo: válvula monotubo termostatizável.
• Aplicação: radiadores toalheiro.
• Tipo de instalação: monotubo.
• Origem das tubagens: saída para parede.
• Posição da cabeça: esquerda.
• Ligação ao radiador: macho 1/2".
• Ligação ao tubo: M24 x 1,5.
• Ligação para cabeça termostática: M28 x 1.
• Sonda de entrada: incorporada.
• Regulação hidráulica: através de obturador.
• Acionamento fornecido: manípulo manual.
• Cabeça termostática: compatível, não incluída.
• Acessórios de ligação ao tubo: não incluídos.
• Tubagem PER/PEX, multicamada ou PB compatível: Ø12-20 mm mediante acessório adequado.
• Tubagem de cobre compatível: Ø12-16 mm mediante acessório adequado.
• Meio de trabalho: água ou soluções com glicol.
• Concentração máxima de glicol: 30%.
• Temperatura do fluido: 5-100 °C.
• Pressão máxima de trabalho: 6 bar.
• Pressão diferencial máxima: 1 bar.
• Pressão diferencial recomendada para limitar ruídos: ≤0,3 bar.
• Material do corpo: latão EN 12165 CW617.
• Acabamento: niquelado.
• Eixo de acionamento: aço inoxidável.
• Haste de fecho: latão EN 12165 CW617.
• Juntas hidráulicas: EPDM.
• Manípulo: ABS.
• Porta-sonda: PA66.
• Sonda: PA66.

Uma solução compacta para regular radiadores toalheiro monotubo

A Orkli 52110 concentra num único conjunto a ligação do radiador toalheiro ao circuito monotubo, a regulação do caudal, a possibilidade de fecho do emissor e a preparação para instalar uma cabeça termostática. O seu design específico para saída para parede e cabeça esquerda permite adaptar a instalação a distribuições onde esta orientação é necessária.

A sonda incorporada, a regulação através de obturador e a ligação M28 x 1 para controlo termostático oferecem uma solução completa tanto para instalações novas como para substituições compatíveis em sistemas de aquecimento monotubo.

Importante: este produto inclui a válvula com manípulo manual e sonda de entrada. A cabeça termostática e os acessórios/racores de ligação à tubagem não estão incluídos e devem ser selecionados em separado em função do sistema instalado.
