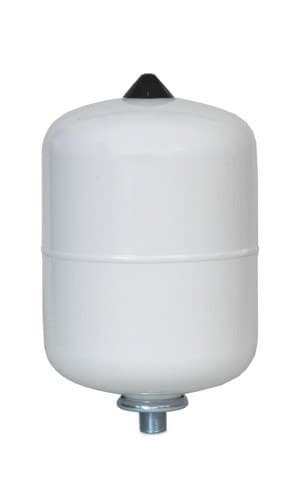

Tanque de expansão 24 CMR-8 3/4" ACS

O vaso de expansão Ibaiondo 24 CMR, referência 01025082, é um vaso de expansão de membrana de 24 litros, concebido especificamente para sistemas abertos de água quente sanitária (AQS). A sua função é absorver o aumento de volume que a água sofre ao aquecer, ajudando a controlar as variações de pressão da instalação e a proteger os seus componentes.

Este modelo trabalha a uma pressão máxima de serviço de 8 bar, é fornecido com uma pré-carga de ar de fábrica de 3 bar e dispõe de uma ligação de água roscada de 3/4". Ao contrário dos modelos CMR de menor capacidade, o 24 CMR incorpora uma tampa aparafusada em aço inoxidável e membrana substituível adequada para água potável.

Vaso de expansão de 24 litros para AQS

O Ibaiondo 24 CMR foi desenvolvido para instalações de água quente sanitária em circuito aberto. Quando a temperatura da água aumenta, o seu volume também aumenta. O vaso recebe parte dessa expansão e comprime o ar contido na sua câmara, reduzindo o aumento de pressão que ocorreria numa instalação sem vaso de expansão.

Quando a temperatura diminui, a pressão armazenada na câmara de ar favorece o retorno da água ao circuito, compensando as variações de volume próprias do funcionamento do sistema.

Capacidade de 24 litros

A capacidade nominal do vaso é de 24 litros. O dimensionamento correto do vaso de expansão deve ser realizado tendo em conta o volume total de água da instalação, a pressão de alimentação, a pressão de taragem da válvula de segurança e as temperaturas de funcionamento.

Uma seleção adequada permite manter as pressões dentro dos limites previstos e reduzir atuações desnecessárias da válvula de segurança.

Pressão máxima de serviço de 8 bar

O modelo 24 CMR apresenta uma pressão máxima de serviço de 8 bar. A Ibaiondo indica expressamente este valor para a referência 01025082, diferenciando-o de outros vasos CMR sem pés de menor capacidade que podem trabalhar a 10 bar.

A pressão de funcionamento da instalação não deve ultrapassar em caso algum a pressão máxima indicada na placa do vaso.

Pré-carga de fábrica de 3 bar

O vaso é fornecido de fábrica com uma pré-carga de ar de 3 bar. Esta pressão pode necessitar de ajuste durante a colocação em serviço para se adaptar às condições reais da instalação.

A verificação e modificação da pré-carga devem ser realizadas com o vaso corretamente isolado e sem pressão de água sobre a membrana, seguindo as instruções de instalação e manutenção da Ibaiondo.

Membrana substituível adequada para água potável

A documentação técnica vigente da Ibaiondo estabelece que o modelo 24 CMR PN8 é uma exceção dentro da gama CMR sem pés: incorpora uma membrana substituível conforme a EN 13831 e adequada para estar em contacto com água potável.

Esta construção permite substituir a membrana quando necessário, evitando ter de substituir obrigatoriamente o vaso completo por desgaste deste componente.

Tampa aparafusada e ligação em aço inoxidável

O 24 CMR incorpora uma tampa aparafusada em aço inoxidável associada ao seu sistema de membrana substituível. A Ibaiondo especifica ainda uma ligação de água em aço inoxidável para este modelo.

A ligação hidráulica é roscada R 3/4" gás macho, adequada para a sua integração em instalações de AQS compatíveis.

Temperatura do sistema de -10 a +100 °C

A ficha técnica vigente estabelece um intervalo de temperatura do sistema compreendido entre -10 e +100 °C. O vaso deve ser instalado e utilizado respeitando estes limites e as condições estabelecidas pelo fabricante.

Construção em aço e acabamento branco

O depósito é fabricado em aço e dispõe de um acabamento exterior com pintura de cor branca. A estrutura foi concebida para suportar as pressões de trabalho previstas em instalações de água quente sanitária.

O vaso incorpora ainda uma válvula de enchimento que permite verificar e ajustar a pressão da câmara de ar durante a instalação e as operações de manutenção.

Dimensões compactas

O Ibaiondo 24 CMR apresenta um diâmetro de 320 mm e uma altura de 430 mm. O seu peso aproximado é de 4,5 kg.

Trata-se de um modelo sem pés, pelo que a sua colocação deve ser efetuada de acordo com as instruções de montagem do fabricante e utilizando, quando aplicável, os elementos de suporte adequados.

Ajuda a reduzir descargas da válvula de segurança

Um vaso corretamente dimensionado absorve a expansão térmica da água e evita que o aumento de volume se traduza diretamente num aumento excessivo de pressão.

Isso ajuda a reduzir as aberturas e gotejamentos da válvula de segurança provocados pela expansão da água durante os ciclos de aquecimento, diminuindo também as perdas desnecessárias de água.

Contribui para amortecer variações de pressão

A câmara de ar e a membrana permitem amortecer as variações de pressão produzidas durante o funcionamento do circuito. A Ibaiondo também indica que a incorporação de um vaso CMR pode ajudar a reduzir os efeitos de golpes de aríete associados a mudanças bruscas no caudal.

Instalação em sistemas de água quente sanitária

O 24 CMR é indicado para instalações de AQS onde seja necessário compensar a expansão térmica da água, como instalações associadas a acumuladores, termoacumuladores, sistemas de produção de água quente e outros circuitos sanitários compatíveis.

O vaso deve ser selecionado de acordo com os parâmetros hidráulicos reais de cada instalação e montado de forma a poder ser inspecionado e mantido corretamente.

Manutenção da pré-carga

A pressão de pré-carga deve ser verificada periodicamente para manter o funcionamento correto do vaso. A Ibaiondo recomenda comprová-la com o vaso isolado hidraulicamente e esvaziado de água, evitando realizar medições com pressão de água a atuar sobre a membrana.

As intervenções sobre o vaso devem ser sempre realizadas com a instalação despressurizada e por pessoal qualificado.

Características técnicas do Ibaiondo 24 CMR

• Marca: Ibaiondo.
• Referência: 01025082.
• Modelo: 24 CMR.
• Série: CMR AQS.
• Tipo: vaso de expansão de membrana.
• Aplicação: sistemas abertos de água quente sanitária.
• Capacidade: 24 litros.
• Pressão máxima de serviço: 8 bar.
• Pré-carga de fábrica: 3 bar.
• Gás de pré-carga: ar.
• Temperatura do sistema: -10 a +100 °C.
• Membrana: substituível.
• Membrana adequada para água potável: sim.
• Norma da membrana: EN 13831.
• Tampa: aparafusada em aço inoxidável.
• Ligação de água: aço inoxidável.
• Rosca de ligação: R 3/4" gás macho.
• Material do depósito: aço.
• Válvula de enchimento: incluída.
• Acabamento exterior: pintura branca.
• Diâmetro: 320 mm.
• Altura: 430 mm.
• Peso: aproximadamente 4,5 kg.
• Configuração: modelo sem pés.
• Fabrico: conforme a Diretiva de Equipamentos sob Pressão 2014/68/UE.
• Garantia indicada na ficha técnica vigente: 3 anos.

Vaso de expansão compacto para instalações de AQS

O Ibaiondo 24 CMR combina uma capacidade de 24 litros, pressão máxima de 8 bar e pré-carga de 3 bar num formato compacto de Ø320 x 430 mm. A sua membrana substituível adequada para água potável e a sua ligação em aço inoxidável distinguem-no dos modelos CMR de menor volume da mesma família.

É especialmente indicado para controlar a expansão térmica da água em instalações de AQS, ajudando a estabilizar a pressão do circuito, reduzir descargas da válvula de segurança e proteger os componentes da instalação contra variações de pressão.

Importante: a pré-carga de fábrica de 3 bar deve ser verificada e, quando necessário, ajustada às condições reais da instalação. O dimensionamento, montagem e manutenção devem ser efetuados respeitando as instruções da Ibaiondo e a legislação aplicável.
