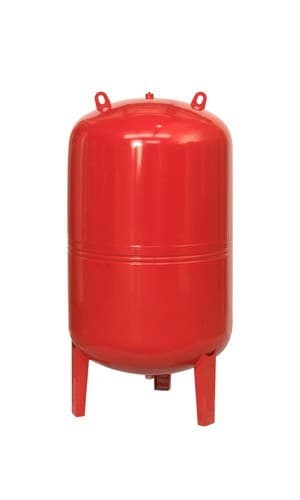

Vaso de expansão de membrana Ibaiondo 500 CMF 1"

O vaso de expansão Ibaiondo 500 CMF, referência 04500351, foi concebido para absorver as variações de volume do fluido em sistemas fechados de aquecimento e climatização. Conta com uma capacidade de 500 litros, pressão máxima de serviço de 6 bar e ligação inferior de 1 polegada.

O seu formato vertical com pés facilita a instalação sobre o piso e é especialmente adequado para instalações de grande capacidade. O depósito é fabricado em aço, incorpora uma membrana fixa não substituível e dispõe de válvula de enchimento para verificação e ajuste da pressão de pré-carga.

Vaso de expansão de 500 litros para aquecimento e climatização

Durante o funcionamento de uma instalação de aquecimento ou climatização, as mudanças de temperatura provocam variações no volume do fluido do circuito. O vaso de expansão permite absorver estas variações e ajuda a manter a pressão do sistema dentro dos valores previstos para a instalação.

O modelo Ibaiondo 500 CMF destina-se especificamente a circuitos fechados. A sua capacidade de 500 litros permite utilizá-lo em instalações onde é necessário um volume de expansão elevado, sempre de acordo com o dimensionamento realizado para cada sistema.

Pressão máxima de serviço de 6 bar

O vaso está preparado para trabalhar a uma pressão máxima de serviço de 6 bar. Durante o fabrico é submetido a uma pressão de teste de 9 bar, de acordo com as especificações estabelecidas pela Ibaiondo.

A pressão de pré-carga de fábrica é de 1,5 bar e o gás utilizado para a pré-carga é ar. Esta pressão deve ser verificada e, quando necessário, ajustada de acordo com as características da instalação antes da colocação em serviço.

Membrana fixa não substituível

O 500 CMF incorpora uma membrana não substituível conforme a norma EN 13831. A membrana separa o fluido do circuito da câmara de ar pré-carregada e permite compensar as variações de volume que ocorrem durante o funcionamento do sistema.

Este modelo destina-se a instalações de aquecimento e climatização e a sua membrana é classificada pelo fabricante como não adequada para água potável. Por isso, não deve ser confundido com os vasos de expansão específicos para instalações de água quente sanitária.

Ligação inferior de 1 polegada

A ligação hidráulica encontra-se situada na parte inferior do vaso e apresenta uma medida de 1 polegada. Esta configuração permite integrar o depósito no circuito, respeitando o esquema hidráulico e as indicações de montagem correspondentes.

O vaso também incorpora uma válvula de enchimento, que permite verificar a pressão da câmara de ar e realizar as operações de manutenção necessárias.

Construção vertical com pés

O Ibaiondo 500 CMF apresenta um design vertical com pés de apoio, pensado para a sua colocação diretamente sobre uma superfície estável. Este formato é especialmente prático em depósitos de grande capacidade, pois proporciona estabilidade e facilita a ligação hidráulica a partir da zona inferior.

O corpo é fabricado em aço e dispõe de um acabamento exterior com pintura de cor vermelha, característico da gama CMF para aquecimento e climatização.

Dimensões do Ibaiondo 500 CMF

O vaso de expansão apresenta um diâmetro aproximado de 750 milímetros e uma altura total de 1.445 milímetros. O seu peso é de aproximadamente 63 quilogramas.

Estas dimensões devem ser tidas em conta ao selecionar o local, deixando o espaço necessário para a instalação, ligação e posteriores operações de manutenção.

Intervalo de temperatura

Segundo a ficha técnica da Ibaiondo, o vaso está preparado para trabalhar em sistemas com temperaturas compreendidas entre -10 e 100 graus Celsius, dentro das condições de pressão e funcionamento estabelecidas pelo fabricante.

Fabricado em conformidade com a normativa de equipamentos sob pressão

O vaso de expansão Ibaiondo 500 CMF é fabricado em conformidade com a Diretiva 2014/68/UE relativa aos equipamentos sob pressão. A gama CMF conta ainda com certificação para vasos de expansão concebidos de acordo com a norma EN 13831.

A Ibaiondo estabelece para esta gama uma garantia de 3 anos, de acordo com a documentação técnica vigente do fabricante.

Características técnicas do Ibaiondo 500 CMF

• Marca: Ibaiondo.
• Referência: 04500351.
• Modelo: 500 CMF.
• Tipo de produto: vaso de expansão de membrana.
• Aplicação: sistemas fechados de aquecimento e climatização.
• Capacidade: 500 litros.
• Pressão máxima de serviço: 6 bar.
• Pressão de teste: 9 bar.
• Pressão de pré-carga de fábrica: 1,5 bar.
• Gás de pré-carga: ar.
• Membrana: fixa e não substituível.
• Norma da membrana: EN 13831.
• Apto para água potável: não.
• Ligação de água: 1 polegada.
• Posição da ligação: inferior.
• Material do depósito: aço.
• Temperatura do sistema: entre -10 e 100 graus Celsius.
• Diâmetro: 750 milímetros.
• Altura: 1.445 milímetros.
• Peso: aproximadamente 63 quilogramas.
• Instalação: vertical sobre pés.
• Válvula de enchimento: incluída.
• Acabamento exterior: pintura de cor vermelha.
• Diretiva de fabrico: 2014/68/UE.
• Garantia do fabricante: 3 anos.

Vaso de expansão de grande capacidade para circuitos fechados

Com os seus 500 litros de capacidade, pressão máxima de 6 bar e construção vertical com ligação inferior, o Ibaiondo 500 CMF foi especialmente concebido para instalações de aquecimento e climatização que necessitam de um vaso de expansão de grande volume.

O seu corpo em aço, membrana fixa, pré-carga de fábrica de 1,5 bar e dimensões de 750 milímetros de diâmetro por 1.445 milímetros de altura completam uma solução concebida especificamente para controlar a expansão do fluido em grandes circuitos fechados.
