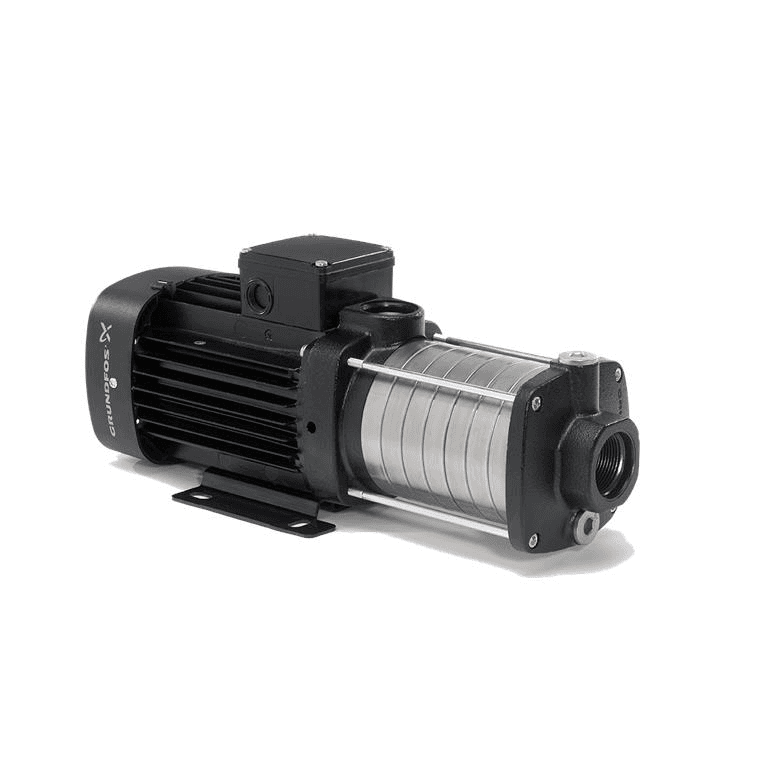

Bomba centrífuga multiestágio Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

A bomba centrífuga multietapa Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, referência 92880795, é uma bomba horizontal compacta projetada para o bombeamento de água em instalações de abastecimento, pressurização, aquecimento, tratamento de água, irrigação e outras aplicações hidráulicas. Oferece um caudal nominal de 4,7 metros cúbicos por hora e uma altura manométrica nominal de 30,69 metros.

Este modelo incorpora 4 impulsores e um motor assíncrono monofásico de 0,67 quilowatts, alimentado a 220-230 volts e 50 hertz. A construção combina impulsores, câmaras e eixo de aço inoxidável com componentes hidráulicos de entrada e saída em fundição, proporcionando uma solução robusta para instalações hidráulicas profissionais.

Bomba centrífuga horizontal multietapa Grundfos CM 5-4

A Grundfos CM 5-4 pertence à família de bombas centrífugas horizontais multietapa CM. A sua configuração utiliza uma entrada de aspiração axial e uma saída de impulsão radial, com o conjunto hidráulico diretamente acoplado ao motor.

A utilização de várias etapas permite gerar uma altura de impulsão elevada mantendo dimensões compactas, sendo especialmente adequada para instalações onde é necessário aumentar a pressão da água.

Caudal nominal de 4,7 metros cúbicos por hora

O ponto nominal indicado para a referência 92880795 é:

• Caudal nominal: 4,7 metros cúbicos por hora.
• Altura manométrica nominal: 30,69 metros.
• Número de impulsores: 4.
• Velocidade utilizada para os dados hidráulicos: 2.900 rotações por minuto.
• Tolerância da curva: ISO 9906:2012 classe 3B.

O caudal e a pressão reais dependerão do ponto de funcionamento da instalação, das perdas de carga das tubagens e da altura geométrica que a bomba tenha de vencer.

Motor monofásico de 0,67 quilowatts

A CM 5-4 92880795 incorpora um motor assíncrono monofásico refrigerado por ventilador e montado sobre suportes.

• Potência nominal P2: 0,67 quilowatts.
• Alimentação: 1 × 220-230 volts.
• Frequência: 50 hertz.
• Corrente nominal: aproximadamente 4,30-4,15 amperes.
• Velocidade nominal: 2.810-2.830 rotações por minuto.
• Classe de eficiência do motor: IE2.
• Grau de proteção: IP55.
• Classe de isolamento: F.
• Tamanho do motor: 80B.
• Fator de serviço: 1,00.

Esta versão não incorpora conversor de frequência integrado e liga-se diretamente à alimentação elétrica correspondente.

Quatro etapas para gerar pressão

A designação CM 5-4 identifica uma bomba multietapa com 4 impulsores. A água atravessa sucessivamente as diferentes etapas hidráulicas, aumentando progressivamente a sua pressão antes de sair da bomba pela conexão de impulsão.

Este design é especialmente adequado para sistemas que precisam combinar um caudal moderado com uma pressão de impulsão superior à que normalmente é fornecida por uma bomba centrífuga de uma só etapa.

Impulsores e componentes internos de aço inoxidável

A Grundfos utiliza aço inoxidável nos principais componentes hidráulicos internos da bomba. Os impulsores são de aço inoxidável EN 1.4301 / AISI 304, enquanto o eixo e as câmaras também são fabricados em aço inoxidável.

• Impulsores: aço inoxidável.
• Qualidade dos impulsores: EN 1.4301 / AISI 304.
• Câmaras: aço inoxidável.
• Eixo: aço inoxidável.
• Corpo hidráulico: fundição.
• Fundição: EN-GJL-200 / ASTM A48-25A.

Esta combinação proporciona uma construção resistente, mantendo aço inoxidável nos elementos internos diretamente relacionados com as etapas de bombeamento.

Vedação mecânica AVBE

A bomba incorpora uma vedação mecânica Grundfos com código AVBE. Trata-se de uma vedação por junta tórica concebida especificamente para esta família de bombas.

• Vedação primária: AVBE.
• Código de vedação: AVBE.

A seleção correta da vedação mecânica é importante para garantir a compatibilidade com o líquido e as condições de temperatura e pressão da instalação.

Pressão máxima de trabalho de 10 bar

A CM 5-4 admite uma pressão máxima de funcionamento de 10 bar, com limites que dependem da temperatura do líquido.

• Pressão máxima de trabalho: 10 bar.
• Pressão máxima a 40 graus Celsius: 10 bar.
• Pressão máxima a 90 graus Celsius: 6 bar.

A pressão total da instalação deve ter em conta tanto a pressão existente na aspiração como a pressão gerada pela própria bomba.

Temperatura do líquido de -20 a 90 graus Celsius

A bomba está especificada para trabalhar com água dentro de uma ampla faixa de temperaturas:

• Líquido bombeado indicado: água.
• Temperatura mínima do líquido: -20 graus Celsius.
• Temperatura máxima do líquido: 90 graus Celsius.
• Temperatura utilizada para os dados hidráulicos: 20 graus Celsius.
• Densidade de referência: 998,2 quilogramas por metro cúbico.

Para líquidos com características diferentes da água ou com aditivos, deve ser verificada previamente a compatibilidade dos materiais e da vedação mecânica.

Temperatura ambiente de até 55 graus Celsius

A bomba pode ser instalada em ambientes com temperaturas compreendidas entre -20 e 55 graus Celsius, sempre respeitando as condições de ventilação e montagem estabelecidas para o motor.

Conexões roscadas Rp

A ligação à instalação é realizada através de roscas internas Whitworth Rp segundo ISO 7/1.

• Tipo de conexão: Rp.
• Conexão de aspiração: Rp 1 1/4.
• Conexão de impulsão: Rp 1.
• Posição da saída: 12.
• Código de conexão: R.

A aspiração axial e a descarga radial permitem integrar a bomba em instalações compactas e simplificam a disposição habitual das tubagens.

Apta para diferentes aplicações hidráulicas

Pel as suas características hidráulicas e construtivas, a Grundfos CM 5-4 pode ser utilizada em diferentes tipos de instalações onde seja necessário transportar água ou aumentar a sua pressão, entre elas:

• Sistemas de abastecimento e distribuição de água.
• Pressurização de instalações.
• Sistemas de aquecimento.
• Tratamento de água.
• Irrigação.
• Aplicações de fertirrigação e dosagem associadas a sistemas hidráulicos.
• Transferência de água em instalações industriais.

O ponto de trabalho da bomba deve ser sempre selecionado em função do caudal necessário e da altura manométrica total calculada para a instalação.

Homologações para água potável

A ficha técnica desta referência especifica homologações ACS e NSF61 para água potável, além das homologações gerais CE, EAC e UKCA.

• Homologações: CE, EAC e UKCA.
• Homologações para água potável: ACS e NSF61.

Estas certificações são especialmente relevantes quando a bomba é integrada em instalações em que a água bombeada deve cumprir requisitos sanitários específicos.

Design compacto para instalação horizontal

A CM 5-4 foi concebida para montagem horizontal sobre uma base estável. Segundo o desenho dimensional correspondente à referência 92880795, o comprimento total do conjunto é de aproximadamente 362 milímetros, com uma largura máxima aproximada de 158 milímetros.

Durante a instalação deve ser deixado espaço suficiente à volta do motor para permitir a sua refrigeração e facilitar as operações posteriores de inspeção e manutenção.

Características técnicas da Grundfos CM 5-4 92880795

• Marca: Grundfos.
• Série: CM.
• Referência: 92880795.
• Modelo: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Tipo: bomba centrífuga horizontal multietapa.
• Número de etapas / impulsores: 4.
• Caudal nominal: 4,7 metros cúbicos por hora.
• Altura nominal: 30,69 metros.
• Velocidade de referência hidráulica: 2.900 rotações por minuto.
• Potência nominal P2: 0,67 quilowatts.
• Motor: assíncrono monofásico refrigerado por ventilador.
• Tensão: 1 × 220-230 volts.
• Frequência: 50 hertz.
• Corrente nominal: 4,30-4,15 amperes.
• Classe de eficiência do motor: IE2.
• Grau de proteção: IP55.
• Classe de isolamento: F.
• Conversor de frequência integrado: não.
• Vedação mecânica: AVBE.
• Impulsores: aço inoxidável AISI 304.
• Corpo hidráulico: fundição EN-GJL-200.
• Pressão máxima de trabalho: 10 bar.
• Pressão máxima a 90 graus Celsius: 6 bar.
• Faixa de temperatura do líquido: de -20 a 90 graus Celsius.
• Faixa de temperatura ambiente: de -20 a 55 graus Celsius.
• Conexão de aspiração: Rp 1 1/4.
• Conexão de impulsão: Rp 1.
• Homologações para água potável: ACS e NSF61.
• Homologações gerais: CE, EAC e UKCA.
• Tolerância da curva: ISO 9906:2012 classe 3B.
• Comprimento total aproximado: 362 milímetros.
• Peso líquido: 14,5 quilogramas.
• Peso bruto: 17 quilogramas.

Bomba multietapa compacta para pressurização e transporte de água

A Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 combina um caudal nominal de 4,7 metros cúbicos por hora com uma altura nominal de 30,69 metros e um motor monofásico de 0,67 quilowatts, oferecendo uma solução compacta para instalações que precisam transportar água e aumentar a sua pressão.

As suas quatro etapas, impulsores de aço inoxidável, pressão máxima de 10 bar, proteção IP55, conexões roscadas Rp e homologações ACS e NSF61 permitem utilizá-la numa ampla variedade de instalações hidráulicas tanto residenciais como profissionais e industriais, sempre dentro das condições de funcionamento especificadas pela Grundfos.
