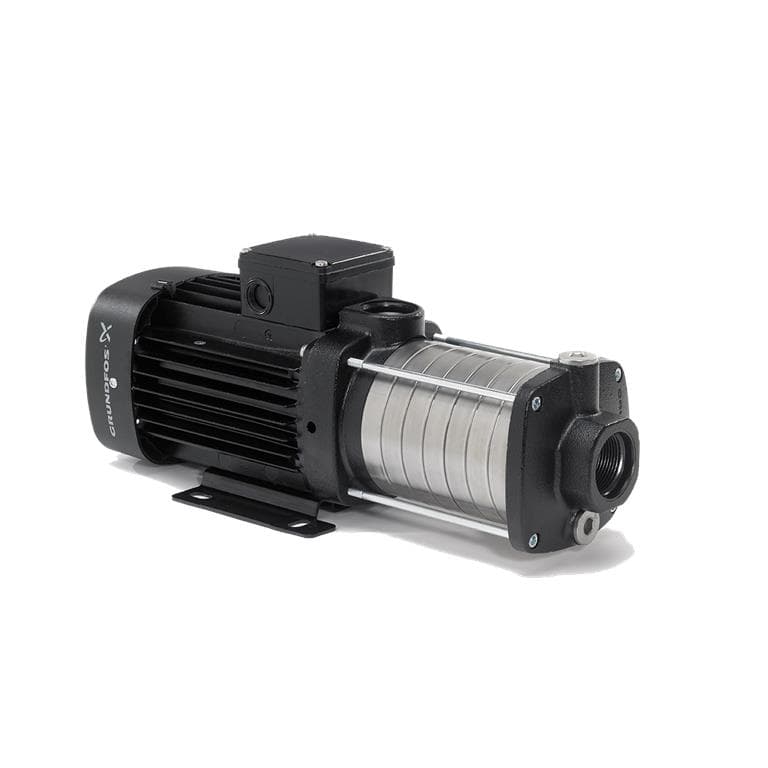

Bomba centrífuga multiestágio Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

A bomba centrífuga multietapa Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N, referência 92880796, é uma bomba horizontal compacta projetada para o bombeamento e aumento de pressão de água. Incorpora 5 impulsores, proporciona uma vazão nominal de 4,7 metros cúbicos por hora e uma altura nominal de 38,61 metros, combinando um corpo hidráulico robusto com componentes internos em aço inoxidável.

Está equipada com um motor assíncrono monofásico de 0,9 quilowatts para alimentação de 220 a 230 volts e 50 hertz. Sua construção horizontal, sucção axial e descarga radial permitem integrá-la em instalações domésticas, comerciais e industriais onde é necessário transportar água ou aumentar a pressão disponível.

Bomba centrífuga horizontal multietapa Grundfos CM 5-5

A gama Grundfos CM é formada por bombas centrífugas multietapa de construção compacta. Na referência 92880796, o líquido entra por uma porta de sucção axial e atravessa sucessivamente as diferentes etapas hidráulicas antes de sair por uma conexão de descarga radial.

O design multietapa permite gerar uma pressão elevada mantendo dimensões reduzidas, sendo por isso adequado para instalações onde é necessário combinar uma vazão moderada com uma altura manométrica considerável.

Vazão nominal de 4,7 metros cúbicos por hora

O ponto nominal especificado para esta bomba corresponde a uma vazão de 4,7 metros cúbicos por hora e uma altura manométrica de 38,61 metros.

A curva hidráulica da CM 5-5 permite adaptar o seu funcionamento a diferentes combinações de vazão e pressão dentro da sua faixa de trabalho. Como referência, distribuidores técnicos especializados indicam uma vazão máxima aproximada de 6,1 metros cúbicos por hora e uma altura máxima próxima de 48 metros.

5 etapas para gerar maior pressão

A bomba dispõe de 5 impulsores dispostos em série. Numa bomba multietapa, cada etapa aumenta progressivamente a pressão do líquido, permitindo alcançar alturas superiores às que normalmente seriam fornecidas por uma bomba centrífuga de uma única etapa com dimensões semelhantes.

Esta configuração é adequada para aplicações de pressurização, distribuição e transferência de água onde seja necessário vencer desníveis ou perdas de carga elevadas.

Impulsores e componentes hidráulicos em aço inoxidável

Os impulsores são fabricados em aço inoxidável EN 1.4301, equivalente a AISI 304. O eixo e as câmaras hidráulicas também utilizam aço inoxidável, conferindo resistência mecânica e à corrosão em aplicações com água compatíveis.

As peças de sucção e descarga são fabricadas em ferro fundido EN-GJL-200, equivalente a ASTM A48-25A, proporcionando uma construção robusta para suportar as condições de pressão da instalação.

Vedação mecânica AVBE

A referência 92880796 utiliza uma vedação mecânica com código AVBE. Trata-se de uma vedação com junta tórica não equilibrada, projetada especificamente para a gama.

A face rotativa da vedação utiliza óxido de alumínio ou alumina, enquanto a face fixa emprega grafite de carbono impregnado com resina. A junta secundária é fabricada em EPDM, material especialmente adequado para aplicações com água e água quente.

A Grundfos indica que esta combinação de materiais oferece boa estanqueidade e resistência ao desgaste em aplicações compatíveis. O EPDM não é indicado para o bombeamento de óleos minerais.

Motor monofásico de 0,9 quilowatts

A bomba incorpora um motor assíncrono monofásico refrigerado por ventilador com potência nominal de saída P2 de 0,9 quilowatts.

A alimentação nominal é de 1 × 220-230 volts a 50 hertz, pelo que esta versão é especialmente orientada para instalações com fornecimento elétrico monofásico.

Motor de eficiência IE2

O motor apresenta uma classe de eficiência IE2 de acordo com a IEC 60034-30 e características construtivas em conformidade com as normas aplicáveis a motores elétricos da gama.

A velocidade nominal situa-se aproximadamente entre 2.790 e 2.810 rotações por minuto, enquanto os dados hidráulicos da bomba foram estabelecidos tomando como referência uma velocidade de 2.900 rotações por minuto.

Proteção IP55 e isolamento classe F

O motor dispõe de um grau de proteção IP55, oferecendo proteção contra a entrada de poeira em quantidades prejudiciais e contra jatos de água nas condições estabelecidas para esta classificação.

A classe de isolamento é F e o motor incorpora proteção térmica PTO. O cabo de alimentação não está incluído com a bomba.

Corrente nominal

A corrente nominal indicada pela Grundfos situa-se entre 5,72 e 5,60 amperes, dependendo da tensão de alimentação dentro da faixa nominal de 220 a 230 volts.

A corrente de arranque situa-se aproximadamente entre 400 e 440 por cento da corrente nominal, um dado que deve ser considerado para dimensionar corretamente as proteções elétricas e os elementos de comando.

Pressão máxima de trabalho de 10 bar

A Grundfos CM 5-5 foi projetada para trabalhar com uma pressão máxima de serviço de 10 bar dentro das condições de temperatura definidas pelo fabricante.

A Grundfos estabelece concretamente uma pressão máxima de 10 bar a 40 graus Celsius. Quando a temperatura do líquido atinge 90 graus Celsius, a pressão máxima admissível reduz-se para 6 bar.

Temperatura do líquido de -20 a 90 graus Celsius

A faixa de temperatura do líquido bombeado está compreendida entre -20 e 90 graus Celsius. Isto permite utilizar a bomba tanto com água fria como com água quente, dentro das condições de funcionamento, pressão e materiais estabelecidas pelo fabricante.

A documentação técnica toma como referência água a 20 graus Celsius e uma densidade aproximada de 998,2 quilogramas por metro cúbico para os dados de desempenho publicados.

Temperatura ambiente de -20 a 55 graus Celsius

A bomba pode trabalhar com uma temperatura ambiente compreendida entre -20 e 55 graus Celsius, sempre respeitando as condições de instalação e ventilação exigidas para o motor.

Conexões roscadas Rp

A conexão hidráulica é realizada por meio de roscas de tubulação Whitworth internas Rp conforme ISO 7/1, facilitando a sua integração em instalações roscadas convencionais.

• Conexão de sucção: Rp de 1 1/4 polegadas.
• Conexão de descarga: Rp de 1 polegada.
• Configuração de sucção: axial.
• Configuração de descarga: radial.

A diferença de diâmetro entre a sucção e a descarga responde ao design hidráulico específico desta versão da CM 5-5.

Design compacto para espaços reduzidos

A bomba e o motor formam uma unidade compacta montada sobre uma pequena base. Esta configuração simplifica a instalação e permite colocar o conjunto em salas técnicas e espaços onde a área disponível é limitada.

O desenho dimensional da referência 92880796 indica um comprimento total aproximado de 400 milímetros. Antes da instalação, deve ser deixado espaço suficiente para as conexões hidráulicas, a ventilação do motor e as operações posteriores de manutenção.

Manutenção acessível

O design da gama CM permite aceder aos componentes hidráulicos a partir da extremidade da bomba. As câmaras, a sucção e a descarga mantêm-se unidas por quatro tirantes roscados.

A Grundfos concebe esta gama para facilitar as operações de serviço e dispõe de peças de reposição e kits específicos para diferentes componentes do conjunto hidráulico.

Adequada para aplicações com água potável

A documentação técnica correspondente a esta referência inclui as homologações ACS e NSF61 para água potável, além das certificações gerais CE, EAC e UKCA.

A compatibilidade final com água potável deve ser mantida utilizando acessórios, tubagens e demais componentes igualmente adequados para este uso e respeitando as condições estabelecidas pela regulamentação da instalação.

Aplicações da bomba Grundfos CM 5-5

Graças à sua construção multietapa e à combinação de vazão e pressão, a Grundfos CM 5-5 pode ser utilizada em diferentes instalações de transporte e pressurização de água compatíveis com as suas características.

• Aumento de pressão em instalações de água.
• Transferência e distribuição de água.
• Sistemas de abastecimento.
• Instalações comerciais e industriais.
• Equipamentos e sistemas auxiliares que exijam bombeamento de água.
• Aplicações de água potável compatíveis com as suas certificações.

A bomba não incorpora conversor de frequência, pelo que esta versão funciona a velocidade fixa quando ligada diretamente à alimentação elétrica.

Características técnicas da Grundfos CM 5-5 92880796

• Marca: Grundfos.
• Gama: CM.
• Referência: 92880796.
• Modelo: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Tipo: bomba centrífuga horizontal multietapa.
• Número de impulsores: 5.
• Líquido de referência: água.
• Vazão nominal: 4,7 metros cúbicos por hora.
• Altura nominal: 38,61 metros.
• Vazão máxima aproximada: 6,1 metros cúbicos por hora.
• Altura máxima aproximada: 48 metros.
• Faixa de temperatura do líquido: entre -20 e 90 graus Celsius.
• Pressão máxima de serviço: 10 bar.
• Pressão máxima a 40 graus Celsius: 10 bar.
• Pressão máxima a 90 graus Celsius: 6 bar.
• Temperatura ambiente: entre -20 e 55 graus Celsius.
• Corpo hidráulico: ferro fundido EN-GJL-200.
• Impulsores: aço inoxidável AISI 304.
• Eixo e câmaras: aço inoxidável.
• Código da vedação mecânica: AVBE.
• Material da junta secundária: EPDM.
• Conexão de sucção: Rp de 1 1/4 polegadas.
• Conexão de descarga: Rp de 1 polegada.
• Tipo de sucção: axial.
• Tipo de descarga: radial.
• Potência nominal do motor P2: 0,9 quilowatts.
• Alimentação: monofásica de 220 a 230 volts.
• Frequência: 50 hertz.
• Corrente nominal: entre 5,72 e 5,60 amperes.
• Velocidade nominal: entre 2.790 e 2.810 rotações por minuto.
• Classe de eficiência do motor: IE2.
• Grau de proteção do motor: IP55.
• Classe de isolamento: F.
• Proteção térmica integrada: PTO.
• Conversor de frequência: não incorporado.
• Cabo elétrico incluído: não.
• Índice mínimo de eficiência MEI: igual ou superior a 0,7.
• Peso líquido: 15,8 quilogramas.
• Peso bruto: 18,4 quilogramas.
• Comprimento aproximado: 400 milímetros.
• Homologações: CE, EAC e UKCA.
• Homologações para água potável: ACS e NSF61.
• Tolerância da curva: ISO 9906:2012 3B.

Bomba multietapa compacta para pressurização e abastecimento de água

A Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N combina 5 etapas hidráulicas, componentes internos em aço inoxidável e um motor monofásico de 0,9 quilowatts para fornecer um ponto nominal de 4,7 metros cúbicos por hora a 38,61 metros de altura.

A sua construção compacta, pressão máxima de 10 bar, conexões roscadas, proteção IP55 e homologações para água potável fazem desta bomba uma solução versátil para instalações de distribuição, transferência e aumento de pressão que exigem uma bomba centrífuga horizontal fiável e de dimensões reduzidas.
