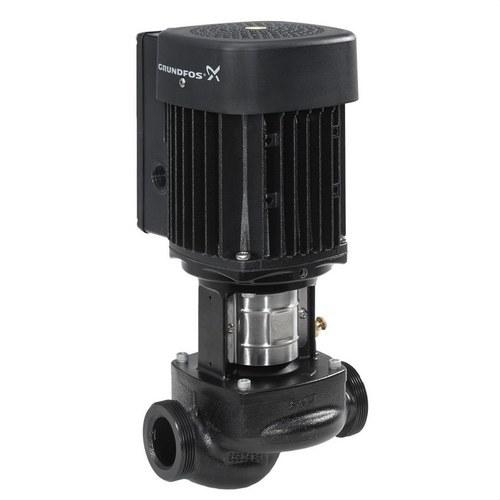

Bomba em linha TP 25-90/2 A-O-A-BQQE-DW1

A Grundfos TP 25-90/2 A-O-A-BQQE-DW1, referência 98346604, é uma bomba centrífuga em linha de um estágio projetada para aplicações de aquecimento, refrigeração e ar condicionado em edifícios comerciais. Com uma vazão nominal de 7,88 m³/h e uma altura manométrica de 7,93 m, esta bomba é ideal para garantir um funcionamento confiável em circuitos fechados com altos padrões de eficiência e durabilidade.

Esta bomba apresenta um design de voluta em linha com bocas de sucção e descarga do mesmo diâmetro (DN 25 - 1 1/2"), o que facilita a montagem sem necessidade de redesenhar a tubulação. O sistema de extração superior permite desmontar facilmente o motor, a cabeça da bomba e o impulsor sem desmontar o corpo hidráulico, agilizando as tarefas de manutenção e reduzindo os tempos de parada.

Está equipada com um selante mecânico de fole não balanceado tipo BQQE conforme EN 12756, que garante uma vedação confiável em uma ampla faixa de temperaturas e pressões. O motor assíncrono de 2 polos (tipo 71C) conta com refrigeração por ventilador, classe de eficiência IE2 e uma potência de 0,37 kW, com excelente desempenho mesmo em cargas parciais.

Aplicações recomendadas

• Sistemas de climatização em edifícios comerciais
• Circulação de água em instalações de aquecimento ou refrigeração
• Distribuição hidráulica em sistemas fechados sob pressão

Especificações hidráulicas

• Vazão nominal: 7,88 m³/h
• Altura nominal: 7,93 m
• Diâmetro do impulsor: 89 mm
• Faixa de temperatura do líquido: de -25 °C a 120 °C
• Pressão máxima de trabalho: 10 bar

Materiais

• Corpo hidráulico: Fundição EN-GJL-200 (ASTM classe 30)
• Impulsor: Composite PES com 30% de fibra de vidro (PES+30% GF)

Dados de instalação

• Tipo de conexão: Rosca G (ISO 228-1)
• Tamanho de conexão: DN 25 – 1 1/2”
• Pressão nominal: PN 10
• Comprimento entre portas: 180 mm
• Temperatura ambiente permitida: de -30 °C a +40 °C

Características elétricas

• Motor: Assíncrono 2 polos, tipo 71C
• Potência nominal (P2): 0,37 kW
• Tensão: 1 × 220–230 V
• Frequência: 50 Hz
• Corrente nominal: 2,50–2,60 A
• Cos φ: 0,94–0,95
• Classe de isolamento: F | Grau de proteção: IP55
• Velocidade nominal: 2700–2730 rpm

Dados adicionais

• Classe de eficiência IE: IE2
• Eficiência a carga total: 69,5 %
• Índice de eficiência mínima (MEI): 0,70
• Peso líquido: 12,8 kg | Peso bruto: 14,8 kg
• Volume de transporte: 0,041 m³
• País de origem: Hungria

A Grundfos TP 25-90/2 A-O-A-BQQE-DW1 é uma solução eficiente, durável e fácil de manter para aplicações térmicas e de climatização que requerem confiabilidade operacional, baixa manutenção e alto desempenho hidráulico.
