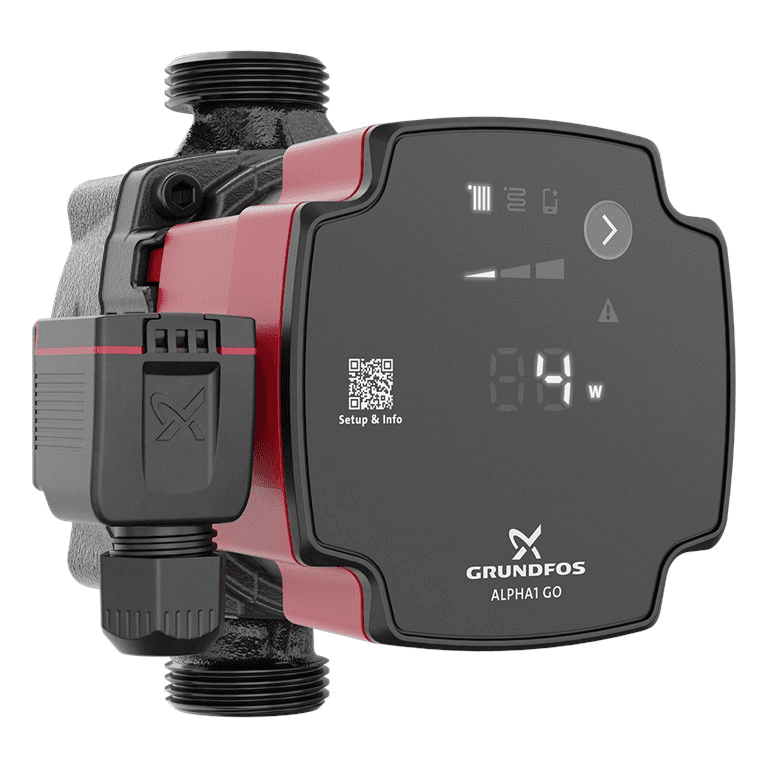

Bomba circuladora Grundfos ALPHA1 GO 15-60 130

A bomba circuladora Grundfos ALPHA1 GO 15-60 130, referência 93074173, é uma circuladora eletrónica de alta eficiência concebida para a circulação de água em instalações de aquecimento e climatização. Oferece uma altura máxima de elevação de 6 metros, um caudal nominal de 2,28 m³/h, potência elétrica modulante de 4 a 45 W, ligações roscadas G 1" e um comprimento de instalação compacto de 130 mm.

A gama ALPHA1 GO está especialmente orientada tanto para instalações novas como para a substituição de bombas circuladoras existentes. Dispõe de regulação por pressão proporcional, pressão constante e curva constante, proteção contra funcionamento em seco, função auto-purgante e arranque robusto. Além disso, a aplicação Grundfos GO ajuda o instalador a identificar a bomba de substituição e a configuração adequada.

Bomba circuladora com altura máxima de 6 metros

A Grundfos ALPHA1 GO 15-60 130 proporciona uma altura máxima de elevação de 6 m. A ficha específica desta referência estabelece um caudal nominal de 2,28 m³/h e uma altura nominal de 3,06 m.

A sua curva hidráulica permite alcançar caudais superiores em condições de baixa resistência do circuito, enquanto o ponto real de funcionamento dependerá das perdas de carga e do modo de regulação selecionado.

Três modos de regulação

A ALPHA1 GO incorpora controlo eletrónico para adaptar o funcionamento da circuladora a diferentes tipos de instalações.

• Pressão proporcional: reduz ou aumenta a pressão em função da procura de caudal, sendo especialmente útil em instalações de radiadores com válvulas termostáticas.
• Pressão constante: mantém uma pressão diferencial estável mesmo que o caudal varie, uma configuração especialmente adequada para instalações de piso radiante e circuitos com coletores.
• Curva constante: permite que a bomba funcione seguindo uma curva fixa, de forma semelhante a uma circuladora convencional de velocidade selecionável.

Cada modo de regulação oferece três níveis de ajuste, permitindo adaptar a curva de funcionamento às necessidades hidráulicas da instalação.

Indicada para radiadores e piso radiante

Graças aos seus diferentes modos de controlo, a Grundfos ALPHA1 GO pode ser utilizada em diversas aplicações de aquecimento e climatização.

• Instalações de aquecimento por radiadores.
• Sistemas de piso radiante.
• Circuitos fechados de aquecimento.
• Sistemas de climatização compatíveis.
• Circuitos de caldeiras.
• Substituição de circuladoras independentes.
• Substituição de determinados modelos UPS integrados compatíveis.

Concebida para facilitar a substituição de circuladoras

Uma das principais características da ALPHA1 GO é a sua capacidade para facilitar a substituição de bombas circuladoras antigas.

Com a função de substituição da aplicação Grundfos GO, o profissional pode pesquisar entre milhares de modelos de circuladoras existentes e obter uma recomendação sobre a bomba adequada e a configuração necessária.

A Grundfos indica que a ALPHA1 GO está especialmente orientada para substituir bombas circuladoras independentes e diferentes modelos UPS integrados compatíveis.

Modo avançado para replicar curvas

Quando utilizada como substituição de uma bomba compatível, a ALPHA1 GO pode ser configurada através do seu modo avançado para reproduzir determinadas curvas de funcionamento da circuladora substituída.

A Grundfos GO fornece as instruções e o ajuste necessário, que posteriormente é selecionado diretamente no painel frontal da bomba.

Ao contrário da ALPHA2 GO, a ALPHA1 GO não dispõe de ligação Bluetooth direta com a aplicação. A app atua como ferramenta de seleção e assistência, enquanto a configuração final é realizada no próprio equipamento.

Proteção contra funcionamento em seco

A bomba incorpora proteção contra marcha em seco, concebida para reduzir o risco de danos quando não existe líquido suficiente no interior da circuladora.

Esta função é especialmente útil durante a colocação em funcionamento ou em situações anómalas do circuito hidráulico.

Função auto-purgante

A gama ALPHA GO incorpora uma função auto-purgante que ajuda a evacuar o ar presente no interior da bomba.

Esta característica facilita a colocação em funcionamento e contribui para reduzir ruídos e problemas de circulação relacionados com a presença de ar em redor do impulsor.

A função de auto-purga da bomba não substitui a correta purga do conjunto da instalação.

Arranque robusto

A função Robust Startup ajuda a colocar a bomba em funcionamento quando o rotor encontra uma resistência superior ao normal.

O motor aplica um elevado binário de arranque para tentar superar possíveis bloqueios, uma característica especialmente útil após períodos prolongados de inatividade.

Motor eletrónico de alta eficiência

A ALPHA1 GO incorpora um motor eletronicamente comutado e um variador de frequência integrado, permitindo adaptar a velocidade e o consumo às necessidades do circuito.

Na referência 93074173, a potência elétrica absorvida situa-se entre:

• Potência mínima: 4 W.
• Potência máxima: 45 W.

O índice de eficiência energética EEI é de 0,20, favorecendo um consumo reduzido face a circuladoras tradicionais de velocidade fixa.

Alimentação monofásica 220-240 V

A Grundfos ALPHA1 GO 15-60 130 funciona com uma alimentação elétrica monofásica de 220-240 V e 50/60 Hz.

A corrente absorvida situa-se aproximadamente entre 0,06 e 0,45 A, dependendo do ponto de funcionamento.

O motor incorpora proteção térmica eletrónica e dispõe de classe de isolamento F.

Conector de instalação

A gama ALPHA GO utiliza o sistema de ligação elétrica da Grundfos pensado para facilitar a montagem e a substituição de circuladoras.

A bomba é fornecida com o respetivo conector de instalação, simplificando a ligação de fase, neutro e terra durante a montagem.

Comprimento de instalação compacto de 130 mm

A designação 130 do modelo indica uma distância entre ligações de 130 mm.

Este formato compacto é especialmente útil em instalações com espaço reduzido, circuitos de caldeiras e substituições onde a circuladora existente utiliza este comprimento de montagem.

Ligações roscadas G 1"

A referência 93074173 dispõe de ligações roscadas G 1" segundo ISO 228-1.

A designação 15 do modelo identifica o diâmetro nominal da passagem hidráulica, enquanto as ligações exteriores da bomba são de uma polegada.

Antes de substituir uma bomba existente devem ser verificados tanto o diâmetro de ligação como o comprimento de instalação de 130 mm.

Pressão máxima de 10 bar

A bomba foi concebida para uma pressão máxima de funcionamento de 10 bar, com ligações classificadas como PN 10.

O circuito hidráulico deve manter-se dentro deste limite de pressão durante todas as condições normais de funcionamento.

Temperatura do líquido de -10 a 110 °C

A ficha específica da Grundfos 93074173 estabelece um intervalo de temperatura do líquido de -10 a 110 °C.

A temperatura ambiente admissível durante o funcionamento situa-se entre 0 e 55 °C.

A possibilidade de trabalhar com uma ampla gama de temperaturas permite utilizá-la em diferentes instalações fechadas de aquecimento e climatização, desde que o fluido e os restantes componentes do sistema sejam compatíveis.

Corpo hidráulico em ferro fundido

O corpo da bomba é fabricado em ferro fundido EN-GJL-150, material amplamente utilizado em circuladoras para circuitos fechados de climatização.

O impulsor é fabricado em material composto PES reforçado com 30 % de fibra de vidro.

Esta versão com corpo em ferro fundido destina-se principalmente a sistemas fechados de aquecimento e climatização.

Proteção IP44

A ficha específica da referência 93074173 declara um grau de proteção IP44.

A bomba deve ser instalada respeitando a posição de montagem, as condições ambientais e os requisitos elétricos indicados pela Grundfos.

Características técnicas da Grundfos 93074173

• Marca: Grundfos.
• Gama: ALPHA1 GO.
• Modelo: ALPHA1 GO 15-60 130.
• Referência: 93074173.
• Tipo: bomba circuladora eletrónica de alta eficiência.
• Aplicação: aquecimento e climatização.
• Caudal nominal: 2,28 m³/h.
• Altura nominal: 3,06 m.
• Altura máxima: 6 m.
• Comprimento de instalação: 130 mm.
• Tipo de ligação: roscada G.
• Tamanho de ligação: G 1".
• Norma de ligação: ISO 228-1.
• Pressão nominal: PN 10.
• Pressão máxima de funcionamento: 10 bar.
• Temperatura do líquido: -10 a 110 °C.
• Temperatura ambiente: 0 a 55 °C.
• Alimentação: 1 x 220-240 V.
• Frequência: 50/60 Hz.
• Potência mínima absorvida: 4 W.
• Potência máxima absorvida: 45 W.
• Corrente absorvida: 0,06-0,45 A.
• Índice de eficiência energética EEI: 0,20.
• Variador de frequência: integrado.
• Proteção térmica: eletrónica.
• Grau de proteção: IP44.
• Classe de isolamento: F.
• Material do corpo: ferro fundido EN-GJL-150.
• Material do impulsor: PES + 30 % fibra de vidro.
• Pressão proporcional: sim.
• Pressão constante: sim.
• Curva constante: sim.
• Níveis de ajuste: 3 por cada modo de controlo.
• Modo avançado para substituição: sim.
• Proteção contra marcha em seco: sim.
• Função auto-purgante: sim.
• Arranque robusto: sim.
• Assistência através de Grundfos GO: sim.
• Bluetooth direto com Grundfos GO: não.
• Peso líquido: 1,74 kg.
• Peso bruto: 1,92 kg.
• Homologações: CE e VDE.
• EAN: 5715467403992.

Bomba circuladora compacta para aquecimento e substituições

A Grundfos ALPHA1 GO 15-60 130 combina uma altura máxima de 6 metros com um corpo compacto de 130 mm, ligação G 1", regulação eletrónica e uma potência absorvida de apenas 4 a 45 W.

Os seus modos de pressão proporcional, pressão constante e curva constante permitem adaptá-la a sistemas de radiadores, piso radiante e outros circuitos fechados, enquanto as funções de auto-purga, proteção contra marcha em seco e arranque robusto contribuem para facilitar a colocação em funcionamento e o funcionamento diário.

Além disso, a assistência de Grundfos GO para a substituição de circuladoras permite identificar a bomba compatível e reproduzir determinadas curvas através do modo avançado, tornando a ALPHA1 GO numa solução especialmente prática tanto para instalações novas como para modernizar sistemas existentes.
