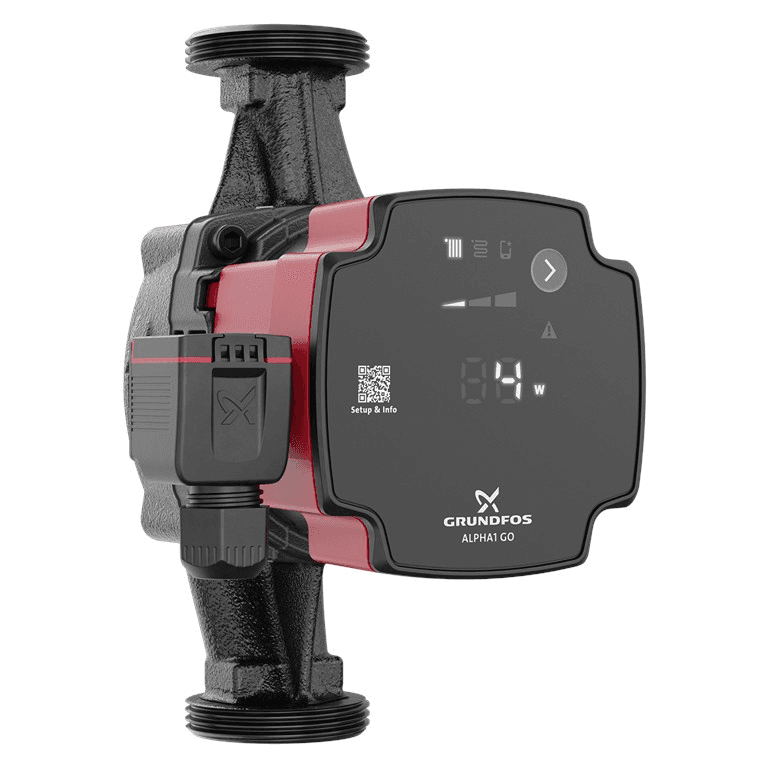

Bomba circuladora Grundfos ALPHA1 GO 25-80 180

A bomba circuladora Grundfos ALPHA1 GO 25-80 180, referência 93074179, é uma circuladora eletrónica de alta eficiência concebida para instalações de aquecimento e climatização. Oferece uma altura máxima de elevação de 8 metros, um caudal nominal de 2,43 m³/h, potência elétrica modulante de 4 a 60 W, ligações roscadas G 1½" e um comprimento de instalação de 180 mm.

A ALPHA1 GO está especialmente orientada tanto para instalações novas como para a substituição de circuladoras independentes e bombas UPS integradas. Dispõe de modos de pressão proporcional, pressão constante e curva constante, além de função auto-purgante, proteção contra funcionamento em seco e arranque robusto para facilitar uma colocação em funcionamento fiável.

Bomba circuladora com altura máxima de 8 metros

A Grundfos ALPHA1 GO 25-80 180 atinge uma altura máxima de 8 m, proporcionando prestações adequadas para instalações que requerem uma pressão disponível superior à das versões 25-40 ou 25-60.

O ponto nominal indicado na ficha específica da referência é:

• Caudal nominal: 2,43 m³/h.
• Altura nominal: 3,76 m.
• Altura máxima: 8 m.

O ponto de funcionamento real dependerá do caudal requerido, das perdas de carga do circuito e do modo de regulação selecionado.

Três modos principais de regulação

A ALPHA1 GO permite adaptar o seu funcionamento a diferentes tipos de sistemas hidráulicos através de vários modos de controlo:

• Pressão proporcional: recomendada especialmente para sistemas de radiadores com válvulas termostáticas.
• Pressão constante: adequada para instalações como circuitos de aquecimento por piso radiante.
• Curva constante: mantém o funcionamento segundo uma curva fixa independentemente das variações de procura.

Cada um destes modos dispõe de diferentes níveis de ajuste, permitindo adaptar a circuladora às necessidades concretas da instalação.

Pressão proporcional para sistemas de radiadores

No modo de pressão proporcional, a bomba reduz ou aumenta a pressão diferencial conforme muda o caudal solicitado pelo sistema.

Este comportamento é especialmente indicado em instalações de radiadores com válvulas termostáticas, onde o fecho de algumas válvulas modifica continuamente a resistência hidráulica do circuito.

Pressão constante para piso radiante

No modo de pressão constante, a ALPHA1 GO tenta manter uma pressão diferencial estável mesmo que o caudal varie.

A Grundfos recomenda este tipo de regulação especialmente para instalações de aquecimento por piso radiante e outros circuitos onde interessa manter uma pressão relativamente constante.

Curva constante

O modo de curva constante permite utilizar a bomba com um comportamento semelhante ao de uma circuladora tradicional de velocidade fixa, selecionando um dos níveis disponíveis.

Esta possibilidade é especialmente útil em determinadas substituições onde é necessário reproduzir o comportamento de uma bomba existente.

Especialmente concebida para substituição de circuladoras

Um dos principais objetivos da gama ALPHA GO é simplificar a substituição de bombas instaladas anteriormente.

A Grundfos indica especificamente a ALPHA1 GO 25-80 180 como uma solução para substituir a maioria das bombas circuladoras independentes e numerosas circuladoras UPS integradas em caldeiras e outros equipamentos.

A aplicação Grundfos GO dispõe de uma ferramenta de substituição que permite procurar entre milhares de modelos de circuladoras e obter uma recomendação de ajuste para a nova bomba.

Modo avançado para replicar ajustes

A ALPHA1 GO dispõe de um modo avançado de substituição que permite selecionar curvas específicas seguindo as indicações fornecidas pela aplicação Grundfos GO.

Desta forma, o instalador pode reproduzir de forma aproximada a configuração hidráulica de uma circuladora anterior compatível.

Ao contrário da ALPHA2 GO, a ALPHA1 GO não realiza uma ligação Bluetooth direta com a aplicação. A app auxilia na seleção e mostra o ajuste que deve ser introduzido manualmente no painel da bomba.

Função auto-purgante

A ALPHA1 GO incorpora uma função auto-purgante que ajuda a evacuar o ar presente no interior da própria bomba durante o funcionamento.

Esta função facilita a colocação em funcionamento e reduz a necessidade de intervir manualmente na circuladora, embora o circuito completo deva dispor igualmente dos dispositivos de purga adequados.

Proteção contra funcionamento em seco

A bomba incorpora proteção contra funcionamento em seco.

Quando deteta que existe uma quantidade insuficiente de líquido para um funcionamento seguro, a eletrónica protege a circuladora contra possíveis danos resultantes de trabalhar sem água.

Arranque robusto

A função Robust Start-Up utiliza um elevado binário de arranque para ajudar a iniciar o movimento do rotor mesmo em condições exigentes.

Esta característica é especialmente útil após períodos prolongados de inatividade ou quando existem pequenas acumulações que dificultam inicialmente o movimento.

Eixo e rolamentos concebidos para reduzir bloqueios

A gama ALPHA GO utiliza um conjunto de eixo e rolamentos desenvolvido para reduzir o risco de bloqueio e acumulação de depósitos.

Caso a bomba encontre resistência durante o arranque, o motor realiza novas tentativas utilizando o binário máximo disponível para recuperar o funcionamento.

Alta eficiência energética com EEI 0,20

A referência 93074179 apresenta um índice de eficiência energética EEI de 0,20.

O seu motor de alta eficiência incorpora conversor de frequência integrado e adapta o consumo elétrico às necessidades de funcionamento.

• Potência mínima absorvida P1: 4 W.
• Potência máxima absorvida P1: 60 W.

Esta modulação permite reduzir o consumo face a circuladoras antigas de velocidade fixa quando a instalação não requer trabalhar à capacidade máxima.

Alimentação monofásica 220-240 V

A Grundfos ALPHA1 GO 25-80 180 funciona com alimentação:

• Tensão nominal: 1 x 220-240 V.
• Frequência: 50/60 Hz.
• Corrente mínima: 0,06 A.
• Corrente máxima: 0,60 A.

A proteção térmica é gerida eletronicamente e o motor dispõe de classe de isolamento F.

Comprimento de instalação de 180 mm

A designação 180 corresponde a uma distância entre ligações de 180 mm, uma medida habitual em circuladoras utilizadas em instalações domésticas e pequenos sistemas de aquecimento.

Este comprimento deve ser sempre verificado antes de substituir uma bomba existente.

Ligações hidráulicas G 1½"

A referência 93074179 dispõe de ligações roscadas G 1½" segundo ISO 228-1.

• Tipo de ligação: G.
• Tamanho: G 1½".
• Comprimento de montagem: 180 mm.
• Pressão nominal de ligação: PN 10.

Pressão máxima de trabalho de 10 bar

A ALPHA1 GO 25-80 180 admite uma pressão máxima de serviço de 10 bar.

A pressão real do sistema deve permanecer dentro dos limites permitidos por todos os componentes instalados no circuito.

Temperatura do líquido de -10 a 110 °C

A ficha específica da referência 93074179 indica uma gama de temperatura do líquido bombeado de -10 a +110 °C.

A temperatura ambiente admissível durante o funcionamento situa-se entre 0 e 55 °C.

Estas prestações permitem utilizá-la em diferentes circuitos fechados de aquecimento e climatização, desde que o fluido seja compatível com os materiais da bomba.

Corpo da bomba em ferro fundido

O corpo hidráulico é fabricado em ferro fundido EN-GJL-150, material habitual em circuladoras destinadas a circuitos fechados de aquecimento.

O impulsor é fabricado em material compósito PES reforçado com 30 % de fibra de vidro.

Proteção IP44

A Grundfos ALPHA1 GO 25-80 180 dispõe de grau de proteção IP44.

A instalação deve respeitar as posições de montagem, requisitos elétricos e condições ambientais indicadas pela Grundfos.

Indicadores e operação a partir da frente

O painel frontal permite selecionar diretamente o modo de regulação e o nível de funcionamento.

A interface foi concebida para facilitar a colocação em funcionamento sem necessidade de equipamentos externos, especialmente nas configurações habituais de pressão proporcional, pressão constante e curva constante.

Aplicações habituais

A ALPHA1 GO 25-80 180 é especialmente indicada para circulação de água em:

• Sistemas de aquecimento por radiadores.
• Instalações de piso radiante.
• Circuitos fechados de aquecimento.
• Sistemas hidráulicos de climatização.
• Circuitos associados a caldeiras.
• Instalações com bombas de calor compatíveis.
• Substituição de circuladoras independentes.
• Substituição de numerosas circuladoras UPS integradas.

Esta versão com corpo em ferro fundido é orientada para circuitos fechados e não deve ser confundida com uma bomba específica para recirculação de água quente sanitária potável.

Características técnicas da Grundfos 93074179

• Marca: Grundfos.
• Gama: ALPHA1 GO.
• Modelo: ALPHA1 GO 25-80 180.
• Referência: 93074179.
• EAN: 5715467404050.
• Tipo: bomba circuladora eletrónica de alta eficiência.
• Aplicações: aquecimento e climatização.
• Líquido indicado na ficha: água.
• Caudal nominal: 2,43 m³/h.
• Altura nominal: 3,76 m.
• Altura máxima: 8 m.
• Comprimento de instalação: 180 mm.
• Tipo de ligação: G.
• Tamanho de ligação: G 1½".
• Norma de ligação: ISO 228-1.
• Pressão nominal: PN 10.
• Pressão máxima de serviço: 10 bar.
• Temperatura do líquido: -10 a +110 °C.
• Temperatura ambiente: 0 a 55 °C.
• Alimentação: 1 x 220-240 V.
• Frequência: 50/60 Hz.
• Potência mínima P1: 4 W.
• Potência máxima P1: 60 W.
• Corrente mínima: 0,06 A.
• Corrente máxima: 0,60 A.
• Índice de eficiência energética EEI: 0,20.
• Conversor de frequência: integrado.
• Proteção térmica: eletrónica.
• Grau de proteção: IP44.
• Classe de isolamento: F.
• Material do corpo: ferro fundido EN-GJL-150.
• Material do impulsor: compósito PES + 30 % GF.
• Pressão proporcional: sim.
• Pressão constante: sim.
• Curva constante: sim.
• AUTOADAPT: não; função reservada à ALPHA2 GO.
• Função auto-purgante: sim.
• Proteção contra funcionamento em seco: sim.
• Arranque robusto: sim.
• Assistência Grundfos GO para substituição: sim.
• Bluetooth direto com Grundfos GO: não.
• Orientação da cabeça: 9H.
• Homologações: CE e VDE.
• Peso líquido: 1,97 kg.
• Peso bruto: 2,17 kg.

Circuladora de 8 metros pensada para instalação e substituição

A Grundfos ALPHA1 GO 25-80 180 combina uma altura máxima de 8 metros, ligações G 1½" e um comprimento padrão de instalação de 180 mm com regulação eletrónica e um consumo de apenas 4 a 60 W.

Os seus modos de pressão proporcional, pressão constante e curva constante permitem adaptá-la a radiadores, piso radiante e outros circuitos fechados, enquanto a função auto-purgante, a proteção contra funcionamento em seco e o arranque robusto ajudam a melhorar a fiabilidade durante a utilização.

A sua orientação específica para a substituição de circuladoras independentes e bombas UPS integradas, juntamente com a ferramenta de seleção da Grundfos GO, torna a ALPHA1 GO 25-80 180 numa opção especialmente prática para profissionais de instalação e manutenção.
