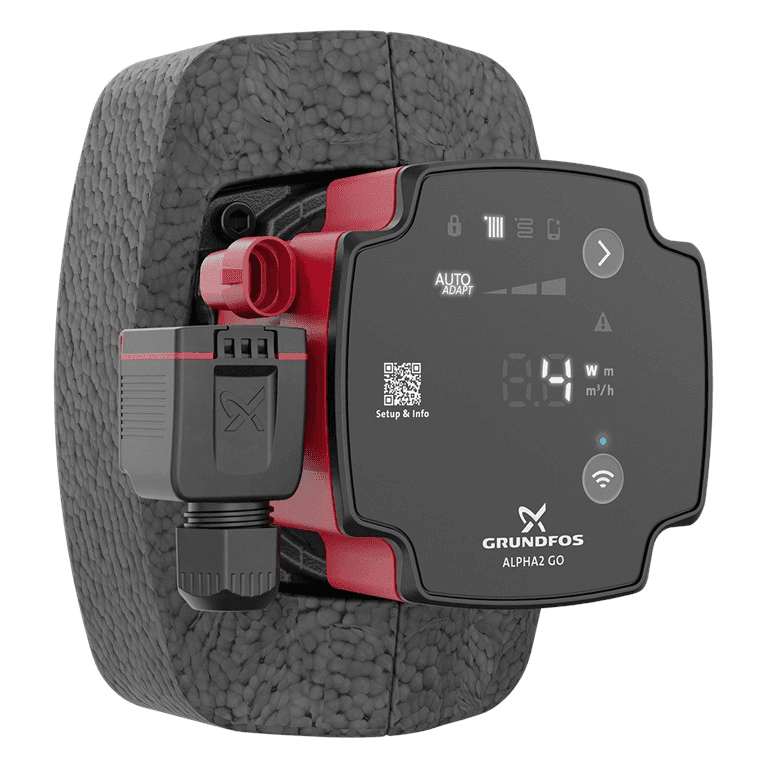

Bomba circuladora Grundfos ALPHA2 GO 25-60 130

A bomba circuladora Grundfos ALPHA2 GO 25-60 130, referência 93074218, é uma circuladora eletrónica de alta eficiência concebida para a circulação de água em instalações de aquecimento e climatização. Oferece uma altura máxima de elevação de 6 metros, um caudal nominal de 1,9 m³/h, potência elétrica modulante de apenas 3 a 37 W, ligações roscadas G 1½" e um comprimento compacto de instalação de 130 mm.

A ALPHA2 GO combina regulação hidráulica avançada com conectividade direta através de Bluetooth e da aplicação Grundfos GO. Incorpora AUTOADAPT, pressão proporcional, pressão constante, caudal constante, curva constante e entrada PWM, além de funções orientadas para simplificar a colocação em funcionamento, o balanceamento hidráulico, o diagnóstico e a substituição de circuladoras existentes.

Bomba circuladora com altura máxima de 6 metros

A Grundfos ALPHA2 GO 25-60 130 atinge uma altura máxima de 6 m. O seu ponto nominal situa-se num caudal de 1,9 m³/h e numa altura de 3,26 m.

O ponto de funcionamento real dependerá das perdas de carga do circuito, do caudal requerido e do modo de regulação selecionado.

Graças ao seu motor eletronicamente comutado e ao conversor de frequência integrado, a bomba pode modificar automaticamente o seu regime de funcionamento e evitar trabalhar permanentemente à potência máxima quando a instalação não o necessita.

AUTOADAPT para ajustar automaticamente o funcionamento

A ALPHA2 GO incorpora a função AUTOADAPT, desenvolvida pela Grundfos para otimizar automaticamente o ponto de ajuste da circuladora de acordo com as necessidades reais do sistema.

O AUTOADAPT está disponível tanto em pressão proporcional como em pressão constante. Desta forma, pode ser utilizado em sistemas de radiadores e aquecimento por piso radiante sem necessidade de selecionar manualmente um único ponto de funcionamento fixo.

A função analisa a procura do circuito e adapta progressivamente o funcionamento com o objetivo de fornecer o caudal e a pressão necessários.

Diferentes modos de regulação

A Grundfos ALPHA2 GO permite adaptar o comportamento hidráulico a diferentes tipos de instalações através de vários modos de controlo:

• Pressão proporcional: modifica a pressão diferencial em função do caudal solicitado, sendo especialmente útil em sistemas de radiadores com válvulas termostáticas.
• Pressão constante: mantém uma pressão diferencial estável mesmo que o caudal varie, uma configuração especialmente adequada para circuitos de piso radiante.
• Caudal constante: regula a bomba para manter o caudal definido.
• Curva constante: permite trabalhar seguindo uma curva fixa selecionada.
• AUTOADAPT: otimiza automaticamente o ponto de ajuste.
• Controlo PWM: permite que um controlador externo compatível module o funcionamento da circuladora.

Conectividade Bluetooth com Grundfos GO

A ALPHA2 GO incorpora Bluetooth para estabelecer uma ligação direta com a aplicação Grundfos GO a partir de um dispositivo móvel compatível.

Esta comunicação permite ao instalador aceder a funções avançadas sem necessidade de interfaces de comunicação adicionais.

Com a Grundfos GO podem ser realizadas tarefas como:

• Configuração guiada.
• Seleção do modo de regulação.
• Cálculo do ponto de ajuste.
• Configuração do AUTOADAPT.
• Balanceamento hidráulico.
• Consulta de dados de funcionamento.
• Visualização de tendências.
• Consulta do registo de eventos.
• Diagnóstico de avisos e alarmes.
• Atualização do software da bomba.
• Assistência para substituir circuladoras existentes.

Configuração guiada para novas instalações

A aplicação Grundfos GO inclui uma função de configuração guiada específica para a ALPHA2 GO.

Durante a colocação em funcionamento, a aplicação solicita informação sobre a instalação e ajuda a identificar o modo de controlo e o ponto de ajuste adequados.

Quando o AUTOADAPT é adequado, a aplicação pode recomendar este modo para que a bomba otimize automaticamente o seu funcionamento. Quando é necessária uma configuração diferente, a Grundfos GO ajuda a calcular o ponto de ajuste necessário.

Indicada para radiadores e piso radiante

Os diferentes modos de regulação permitem utilizar a ALPHA2 GO 25-60 130 em numerosas instalações de aquecimento e climatização.

Entre as suas aplicações habituais encontram-se:

• Instalações de aquecimento por radiadores.
• Aquecimento por piso radiante.
• Circuitos fechados de aquecimento.
• Sistemas de climatização hidráulica.
• Circuitos associados a caldeiras.
• Sistemas compatíveis com bombas de calor.
• Substituição de circuladoras independentes.
• Substituição de determinadas bombas integradas UPM3 e UPM4 compatíveis.

Especialmente concebida para substituição de circuladoras

A Grundfos desenvolveu a gama ALPHA GO com especial atenção à substituição de bombas circuladoras existentes.

A função de substituição integrada na Grundfos GO permite procurar uma bomba antiga e verificar qual o modelo ALPHA GO adequado para a substituir.

No caso da ALPHA2 GO, a ligação direta com a aplicação permite configurar a nova circuladora para replicar determinadas curvas de funcionamento de bombas compatíveis, uma função especialmente útil ao substituir circuladoras integradas.

Substituição de bombas UPM3 e UPM4

A Grundfos indica especificamente que a ALPHA2 GO está preparada para facilitar a substituição de diferentes bombas integradas UPM3 e UPM4, além de circuladoras independentes.

A aplicação ajuda a identificar a referência que está a ser substituída e a transferir para a nova bomba uma configuração de funcionamento adequada.

Deteção e evacuação de ar

A ALPHA2 GO dispõe de uma função de deteção de ar que pode ser ativada através da Grundfos GO.

Quando a bomba deteta ar à volta do impulsor, pode funcionar temporariamente por impulsos para ajudar a deslocá-lo para o dispositivo de purga mais próximo da instalação.

Esta função facilita a colocação em funcionamento e o diagnóstico, embora não substitua a correta purga geral do circuito.

Proteção contra funcionamento em seco

A circuladora incorpora proteção contra funcionamento em seco.

Se for detetado que a bomba está a funcionar sem a quantidade de líquido necessária, o equipamento pode parar e gerar um alarme para evitar que continue a trabalhar em condições inadequadas.

Na ALPHA2 GO, este tipo de evento pode ser registado e consultado através da Grundfos GO para facilitar o diagnóstico.

Arranque robusto face a bloqueios

A função Robust Startup foi concebida para ajudar a bomba a arrancar mesmo quando o rotor encontra resistência devido a sujidade, magnetite ou depósitos.

Em caso de bloqueio, o motor realiza repetidas tentativas de arranque utilizando um elevado binário para tentar recuperar o movimento.

Esta característica é especialmente útil após longos períodos de inatividade de uma instalação de aquecimento.

Eixo e rolamentos cerâmicos

A ALPHA2 GO utiliza eixo e rolamentos cerâmicos, desenvolvidos para oferecer um desgaste reduzido durante o funcionamento.

Esta construção contribui para manter folgas internas estáveis e ajuda a limitar o aparecimento de ruído mecânico associado ao desgaste.

Balanceamento hidráulico através da Grundfos GO

A ligação com a Grundfos GO permite realizar tarefas de balanceamento hidráulico da instalação.

Um sistema corretamente balanceado distribui o caudal necessário entre os diferentes emissores e circuitos, evitando zonas com excesso ou falta de circulação.

Esta função é especialmente útil em instalações com vários radiadores ou múltiplos circuitos de piso radiante.

Registo de eventos e dados de tendência

A Grundfos GO permite consultar informação histórica relacionada com o funcionamento da ALPHA2 GO.

Entre os parâmetros que podem ser analisados encontram-se tendências de:

• Caudal.
• Altura ou pressão fornecida.
• Consumo energético.
• Temperatura estimada do fluido.
• Duração dos ciclos de funcionamento.

A aplicação também mantém um registo de eventos que facilita a identificação de avisos, alarmes e possíveis problemas de funcionamento.

Entrada PWM para controlo externo

A ALPHA2 GO incorpora uma entrada PWM que permite controlar com precisão a velocidade da bomba a partir de um controlador externo compatível.

Esta possibilidade facilita a sua integração com sistemas onde o próprio gerador térmico, como uma caldeira ou uma bomba de calor compatível, necessita de gerir diretamente a circuladora.

Alta eficiência energética com EEI 0,18

A referência 93074218 apresenta um índice de eficiência energética EEI de 0,18.

A potência elétrica absorvida regula-se entre apenas:

• Potência mínima P1: 3 W.
• Potência máxima P1: 37 W.

Esta modulação permite adaptar o consumo às necessidades do circuito e representa uma diferença importante face às antigas circuladoras de velocidade fixa.

Alimentação monofásica 220-240 V

A Grundfos ALPHA2 GO 25-60 130 funciona com uma alimentação elétrica monofásica de 220-240 V e 50/60 Hz.

O consumo de corrente situa-se entre:

• Corrente mínima: 0,04 A.
• Corrente máxima: 0,40 A.

A bomba incorpora proteção térmica eletrónica e dispõe de classe de isolamento F.

Conector elétrico de instalação rápida

A Grundfos equipa a ALPHA2 GO com um conector de instalação concebido para realizar a ligação elétrica sem ferramentas.

Este sistema facilita tanto a montagem em instalações novas como a substituição de uma circuladora existente.

Comprimento de instalação compacto de 130 mm

A designação 130 do modelo corresponde a uma distância entre ligações de 130 mm.

Este formato é especialmente útil em instalações onde o espaço disponível é reduzido ou quando é necessário substituir uma bomba existente com o mesmo comprimento construtivo.

Antes de realizar uma substituição devem ser verificados tanto o comprimento de 130 mm como o diâmetro das ligações hidráulicas.

Ligações hidráulicas G 1½"

A referência 93074218 incorpora ligações roscadas G 1½" segundo a norma ISO 228-1.

A pressão nominal das ligações é PN 10.

A combinação de ligação G 1½" e comprimento de 130 mm diferencia esta versão de outras ALPHA2 GO 25-60 que utilizam uma distância de instalação de 180 mm.

Pressão máxima de trabalho de 10 bar

A bomba admite uma pressão máxima de funcionamento de 10 bar.

O circuito hidráulico e os seus elementos de segurança devem ser dimensionados para manter a pressão dentro dos limites admitidos pela circuladora e pelos restantes componentes da instalação.

Temperatura do líquido de 2 a 110 °C

A Grundfos especifica para a referência 93074218 um intervalo de temperatura do líquido bombeado de 2 a 110 °C.

A temperatura ambiente permitida durante o funcionamento situa-se entre 0 e 55 °C.

Este amplo intervalo permite utilizá-la em diferentes circuitos fechados de aquecimento e climatização, desde que o fluido e os restantes componentes sejam compatíveis.

Corpo da bomba em ferro fundido

O corpo hidráulico é fabricado em ferro fundido EN-GJL-150.

O impulsor utiliza um material compósito reforçado formado por PES com 30 % de fibra de vidro e PESU-GF20%.

Esta versão destina-se principalmente a circuitos fechados de aquecimento e climatização.

Proteção IP44

A Grundfos ALPHA2 GO 25-60 130 dispõe de um grau de proteção IP44.

A instalação deve respeitar as posições de montagem, condições ambientais e requisitos elétricos estabelecidos pelo fabricante.

Características técnicas da Grundfos 93074218

• Marca: Grundfos.
• Gama: ALPHA2 GO.
• Modelo: ALPHA2 GO 25-60 130.
• Referência: 93074218.
• Tipo: bomba circuladora eletrónica de alta eficiência.
• Aplicação: aquecimento e climatização.
• Fluido indicado na ficha: água.
• Caudal nominal: 1,9 m³/h.
• Altura nominal: 3,26 m.
• Altura máxima: 6 m.
• Comprimento de instalação: 130 mm.
• Tipo de ligação: roscada G.
• Tamanho da ligação: G 1½".
• Norma de ligação: ISO 228-1.
• Pressão nominal: PN 10.
• Pressão máxima de funcionamento: 10 bar.
• Temperatura do líquido: 2-110 °C.
• Temperatura ambiente: 0-55 °C.
• Alimentação: 1 x 220-240 V.
• Frequência: 50/60 Hz.
• Potência mínima absorvida: 3 W.
• Potência máxima absorvida: 37 W.
• Corrente mínima: 0,04 A.
• Corrente máxima: 0,40 A.
• Índice de eficiência energética EEI: 0,18.
• Conversor de frequência: integrado.
• Proteção térmica: eletrónica.
• Grau de proteção: IP44.
• Classe de isolamento: F.
• Material do corpo: ferro fundido EN-GJL-150.
• Material do impulsor: compósito PES 30 % GF + PESU-GF20%.
• Pressão proporcional: sim.
• Pressão constante: sim.
• Caudal constante: sim.
• Curva constante: sim.
• AUTOADAPT: sim.
• Entrada PWM: sim.
• Bluetooth: integrado.
• Compatível com Grundfos GO: sim.
• Configuração guiada: sim.
• Deteção e evacuação de ar: sim.
• Proteção contra funcionamento em seco: sim.
• Arranque robusto: sim.
• Balanceamento hidráulico: sim, através da Grundfos GO.
• Registo de eventos e tendências: sim.
• Orientação da cabeça: 9H.
• Homologações: CE e VDE.
• Peso líquido: 1,76 kg.
• Peso bruto: 1,98 kg.
• EAN: 5715467404456.

Circuladora compacta e inteligente para aquecimento

A Grundfos ALPHA2 GO 25-60 130 combina uma altura máxima de 6 metros e ligações G 1½" com um comprimento compacto de apenas 130 mm, facilitando a sua integração em instalações onde o espaço disponível é limitado.

O seu consumo de 3 a 37 W, índice EEI de 0,18, AUTOADAPT e diferentes modos de regulação permitem adaptar o funcionamento a sistemas de radiadores, piso radiante e outros circuitos fechados de aquecimento e climatização.

A ligação direta com Grundfos GO acrescenta configuração guiada, balanceamento hidráulico, deteção de ar, diagnóstico, registo histórico e ferramentas específicas para a substituição de circuladoras, tornando-a uma solução especialmente completa para instalações novas e modernizações.
