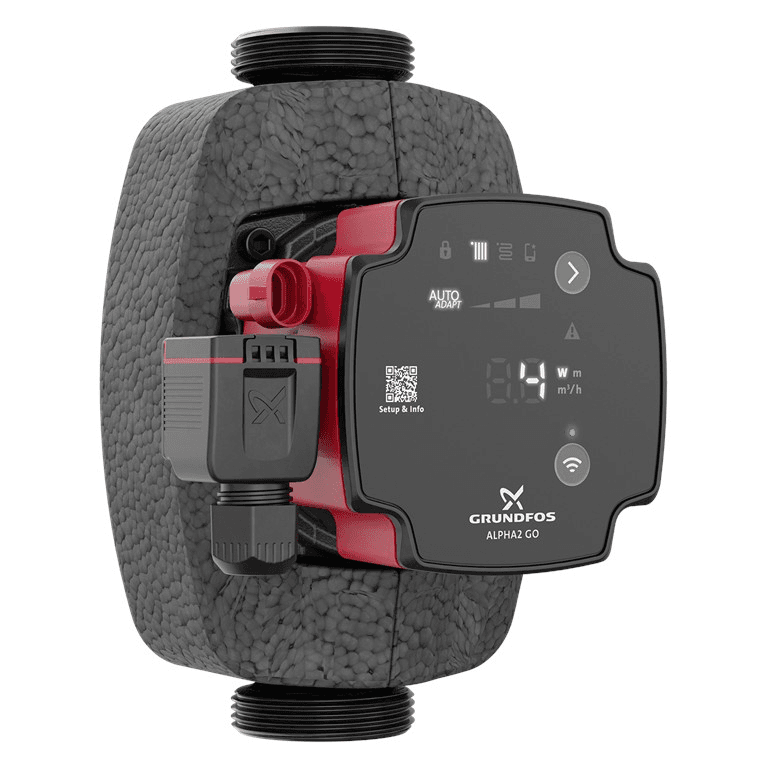

Bomba circuladora Grundfos ALPHA2 GO 25-60 180

A bomba circuladora Grundfos ALPHA2 GO 25-60 180, referência 93074216, é uma circuladora eletrónica de alta eficiência concebida para mover água em sistemas de aquecimento e climatização. Oferece uma altura máxima de impulsão de 6 metros, um caudal nominal de 1,9 m³/h, consumo elétrico modulante de apenas 3 a 37 W, ligações G 1½" e um comprimento de instalação de 180 mm.

A ALPHA2 GO combina regulação hidráulica avançada com conectividade direta através de Grundfos GO, permitindo configurar a bomba, utilizar AUTOADAPT, realizar equilibragem hidráulica, consultar dados históricos, diagnosticar incidências e facilitar a substituição de circuladoras existentes. Está especialmente indicada para sistemas com radiadores, piso radiante e outros circuitos fechados de aquecimento e climatização.

Bomba circuladora com altura máxima de 6 metros

A Grundfos ALPHA2 GO 25-60 180 proporciona uma altura máxima de 6 m. Para a referência 93074216, a Grundfos estabelece um ponto nominal de 1,9 m³/h de caudal e 3,26 m de altura.

O ponto real de funcionamento dependerá das perdas de carga da instalação, do caudal requerido e do modo de regulação selecionado.

Graças ao motor eletronicamente comutado e ao variador de frequência integrado, a bomba pode adaptar o seu funcionamento em vez de manter uma velocidade fixa independentemente da procura do circuito.

Controlo inteligente AUTOADAPT

A ALPHA2 GO incorpora a tecnologia AUTOADAPT, que permite que a própria bomba otimize automaticamente o ponto de ajuste em função das necessidades da instalação.

AUTOADAPT está disponível com regulação de pressão proporcional e pressão constante e reduz a necessidade de selecionar manualmente um ponto de funcionamento específico.

A Grundfos contempla a sua utilização tanto em sistemas de radiadores como em instalações de aquecimento por piso radiante.

Diferentes modos de regulação

A bomba permite selecionar diferentes estratégias de controlo para se adaptar ao comportamento hidráulico de cada sistema:

• Pressão proporcional: adapta a pressão diferencial em função do caudal solicitado, especialmente útil em instalações de radiadores com válvulas termostáticas.
• Pressão constante: mantém uma pressão diferencial estável mesmo que o caudal varie, uma solução habitual em instalações de piso radiante.
• Caudal constante: regula a bomba para manter o caudal configurado.
• Curva constante: permite trabalhar segundo uma curva de funcionamento fixa.
• AUTOADAPT: ajusta automaticamente o ponto de funcionamento segundo a procura.

Os pontos de ajuste podem ser adaptados às características concretas da instalação através de Grundfos GO.

Entrada PWM para controlo externo

A ALPHA2 GO dispõe de entrada PWM, permitindo controlar com precisão a velocidade da circuladora através de um sinal externo compatível.

Esta possibilidade é especialmente útil quando a bomba deve ser integrada em sistemas onde uma caldeira, bomba de calor ou outro controlador externo gere diretamente o funcionamento da circuladora.

Ligação direta com Grundfos GO

A ALPHA2 GO incorpora Bluetooth para se ligar diretamente à aplicação Grundfos GO a partir de um dispositivo móvel compatível.

Esta conectividade permite aceder a funções digitais avançadas de instalação, configuração e diagnóstico sem necessidade de utilizar interfaces de comunicação adicionais.

Entre as possibilidades disponíveis através de Grundfos GO encontram-se:

• Configuração guiada.
• Seleção do modo de controlo.
• Cálculo do ponto de ajuste.
• Configuração de AUTOADAPT.
• Equilibragem hidráulica.
• Consulta de dados de funcionamento.
• Registo de eventos, avisos e alarmes.
• Visualização de dados históricos.
• Assistência para substituição de circuladoras.

Configuração guiada da instalação

A função de configuração guiada de Grundfos GO facilita a colocação em funcionamento da bomba em instalações novas.

A aplicação solicita informação sobre o sistema e ajuda a selecionar tanto o modo de regulação como o ponto de ajuste adequados. Quando aplicável, a configuração recomendada pode utilizar AUTOADAPT para que a bomba otimize automaticamente o seu funcionamento.

Concebida também para substituir circuladoras existentes

A gama ALPHA2 GO está especialmente preparada para facilitar a substituição de bombas circuladoras antigas ou integradas.

Com Grundfos GO, o instalador pode procurar o modelo existente e verificar a alternativa adequada. A ALPHA2 GO pode até ser configurada para reproduzir curvas de bombas compatíveis que sejam substituídas.

A Grundfos destaca especialmente a sua capacidade para substituir diferentes circuladoras independentes e modelos integrados das famílias UPM3 e UPM4.

Deteção de ar e função de purga

A ALPHA2 GO incorpora deteção de ar. Quando o sistema identifica ar à volta do impulsor, a circuladora pode gerar um funcionamento pulsante para ajudar a deslocá-lo para o elemento de purga mais próximo.

Esta função facilita a colocação em funcionamento e pode ajudar a identificar problemas de circulação relacionados com a presença de ar.

A função não substitui a necessidade de dispor de elementos adequados para purgar corretamente o circuito hidráulico.

Proteção contra funcionamento em seco

A bomba dispõe de proteção contra funcionamento em seco, concebida para proteger o equipamento se não existir líquido suficiente à volta do rotor.

Em caso de deteção de uma condição anómala, a eletrónica pode parar ou limitar o funcionamento e gerar a respetiva indicação para facilitar o diagnóstico.

Arranque robusto contra bloqueios

A função Robust Startup foi concebida para reduzir problemas de bloqueio provocados por sujidade, magnetite ou depósitos de calcário.

Se o rotor encontrar resistência, o motor realiza repetidas tentativas de arranque utilizando um binário elevado para tentar recuperar o movimento.

Esta característica é especialmente útil após períodos prolongados de inatividade da instalação.

Eixo e rolamentos cerâmicos

A Grundfos utiliza eixo e rolamentos cerâmicos na ALPHA2 GO. Estes componentes apresentam um desgaste reduzido durante o funcionamento e contribuem para limitar o aumento de folgas que poderia gerar ruído ao longo do tempo.

Dados históricos e diagnóstico

Com Grundfos GO é possível consultar informação de funcionamento para facilitar a análise e diagnóstico do sistema.

A aplicação permite aceder ao histórico de eventos e a tendências relacionadas com parâmetros como:

• Caudal.
• Altura de impulsão.
• Temperatura estimada do fluido.
• Duração dos ciclos de funcionamento.

Estes dados ajudam o profissional a analisar o comportamento da instalação e a localizar possíveis anomalias.

Equilibragem hidráulica através de Grundfos GO

A ALPHA2 GO incorpora ferramentas de equilibragem hidráulica através da aplicação Grundfos GO.

Uma equilibragem correta ajuda a distribuir adequadamente o caudal entre os diferentes emissores e circuitos, evitando desequilíbrios que possam provocar divisões com temperaturas diferentes ou consumos desnecessários.

Alta eficiência energética com EEI 0,18

A referência 93074216 apresenta um índice de eficiência energética EEI de 0,18.

A sua potência elétrica absorvida varia entre apenas 3 e 37 W, dependendo da procura hidráulica e do ponto de funcionamento.

A regulação eletrónica permite que o consumo se adapte à instalação e evita manter permanentemente a potência máxima quando o circuito não a necessita.

Alimentação monofásica 220-240 V

A Grundfos ALPHA2 GO 25-60 180 funciona com alimentação elétrica monofásica de 220-240 V e 50/60 Hz.

O consumo de corrente situa-se entre aproximadamente 0,04 e 0,40 A.

A proteção térmica é gerida eletronicamente e o motor dispõe de classe de isolamento F.

Conector elétrico sem ferramentas

A bomba incorpora um conector de instalação concebido para realizar a ligação elétrica sem ferramentas, facilitando a montagem e reduzindo o tempo necessário durante a colocação em funcionamento ou substituição.

Comprimento de instalação de 180 mm

A designação 180 desta circuladora indica uma distância entre ligações de 180 mm.

Esta medida é habitual em bombas de circulação para aquecimento e é especialmente importante quando se substitui uma bomba existente, já que deve ser verificada em conjunto com a rosca de ligação.

Ligações G 1½"

A Grundfos 93074216 incorpora ligações roscadas G 1½" em conformidade com a norma ISO 228-1.

A classificação de pressão das ligações é PN 10.

Pressão máxima de trabalho de 10 bar

A bomba está preparada para uma pressão máxima de funcionamento de 10 bar.

A instalação deve ser concebida e protegida para garantir que este valor não é ultrapassado durante o funcionamento normal do sistema.

Temperatura da água de 2 a 110 °C

A documentação específica da referência 93074216 estabelece um intervalo de temperatura do líquido de 2 a 110 °C.

A temperatura ambiente admissível em redor da bomba situa-se entre 0 e 55 °C.

Estas condições permitem utilizá-la em diferentes sistemas fechados de aquecimento e climatização, desde que o fluido e os restantes componentes sejam compatíveis.

Corpo da bomba em ferro fundido

O corpo hidráulico é fabricado em ferro fundido EN-GJL-150.

O impulsor utiliza materiais compósitos reforçados, concretamente PES com fibra de vidro e PESU reforçado, adequados ao funcionamento interno da circuladora.

Esta variante foi concebida principalmente para circuitos fechados de aquecimento e climatização.

Proteção IP44

A ALPHA2 GO 25-60 180 dispõe de grau de proteção IP44.

Durante a instalação devem ser respeitadas a posição correta de montagem, as temperaturas ambiente admissíveis e as condições elétricas especificadas pela Grundfos.

Características técnicas da Grundfos 93074216

• Marca: Grundfos.
• Gama: ALPHA2 GO.
• Modelo: ALPHA2 GO 25-60 180.
• Referência: 93074216.
• Tipo: bomba circuladora eletrónica de alta eficiência.
• Aplicação: aquecimento e climatização.
• Caudal nominal: 1,9 m³/h.
• Altura nominal: 3,26 m.
• Altura máxima: 6 m.
• Comprimento de instalação: 180 mm.
• Tipo de ligação: G.
• Tamanho da ligação: G 1½".
• Norma de ligação: ISO 228-1.
• Pressão nominal: PN 10.
• Pressão máxima de funcionamento: 10 bar.
• Temperatura do líquido: 2-110 °C.
• Temperatura ambiente: 0-55 °C.
• Alimentação: 1 x 220-240 V.
• Frequência: 50/60 Hz.
• Potência mínima absorvida: 3 W.
• Potência máxima absorvida: 37 W.
• Consumo de corrente: 0,04-0,40 A.
• Índice de eficiência energética EEI: 0,18.
• Variador de frequência: integrado.
• Proteção térmica: eletrónica.
• Grau de proteção: IP44.
• Classe de isolamento: F.
• Material do corpo: ferro fundido EN-GJL-150.
• Material do impulsor: compósito reforçado.
• Pressão proporcional: sim.
• Pressão constante: sim.
• Caudal constante: sim.
• Curva constante: sim.
• AUTOADAPT: sim.
• Entrada PWM: sim.
• Bluetooth: integrado.
• Compatível com Grundfos GO: sim.
• Configuração guiada: sim.
• Deteção e evacuação de ar: sim.
• Proteção contra funcionamento em seco: sim.
• Arranque robusto: sim.
• Equilibragem hidráulica: sim, através de Grundfos GO.
• Registo de eventos e tendências: sim.
• Aprovações: CE e VDE.
• Peso líquido: 1,94 kg.
• Peso bruto: 2,16 kg.
• EAN: 5715467404432.

Circuladora inteligente para radiadores e piso radiante

A Grundfos ALPHA2 GO 25-60 180 combina uma altura máxima de 6 metros com um consumo reduzido de 3 a 37 W, regulação eletrónica avançada e conectividade direta com Grundfos GO.

Os seus modos de pressão proporcional, pressão constante, caudal constante e curva constante permitem adaptá-la a diferentes circuitos, enquanto o AUTOADAPT simplifica a otimização do funcionamento em instalações de radiadores e piso radiante.

Funções como a deteção de ar, proteção contra funcionamento em seco, arranque robusto, equilibragem hidráulica e diagnóstico através da aplicação acrescentam ferramentas adicionais tanto para novas instalações como para a substituição e modernização de bombas circuladoras existentes.
