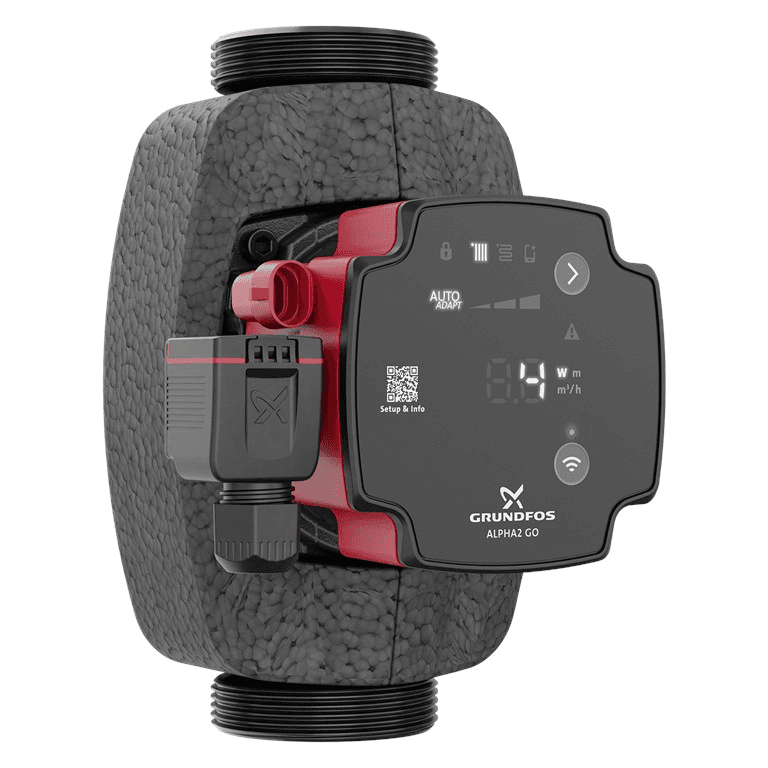

Bomba circuladora Grundfos ALPHA2 GO 32-60 180

A bomba circuladora Grundfos ALPHA2 GO 32-60 180, referência 93074214, é uma circuladora eletrónica de alta eficiência concebida para mover água em instalações de aquecimento e climatização. Oferece uma altura máxima de elevação de 6 metros, um caudal nominal de 1,9 m³/h, potência elétrica modulante de apenas 3 a 37 W, ligações roscadas G 2" e um comprimento de instalação de 180 mm.

A ALPHA2 GO incorpora funções avançadas de regulação e colocação em funcionamento, incluindo AUTOADAPT, pressão proporcional, pressão constante, caudal constante, curva constante e entrada PWM. Além disso, pode ligar-se diretamente à aplicação Grundfos GO, facilitando a configuração guiada, o equilíbrio hidráulico, a substituição de circuladoras existentes, a deteção de ar e o diagnóstico da instalação.

Bomba circuladora com altura máxima de 6 metros

A Grundfos ALPHA2 GO 32-60 180 proporciona uma altura máxima de elevação de 6 m. Para a referência 93074214, a Grundfos estabelece um ponto nominal de 1,9 m³/h de caudal e 3,26 m de altura.

O ponto real de funcionamento dependerá da resistência hidráulica do circuito, do caudal requerido e do modo de regulação selecionado.

Graças ao seu motor eletronicamente comutado e ao conversor de frequência integrado, a circuladora pode adaptar continuamente a sua velocidade e consumo às necessidades reais da instalação.

Controlo inteligente AUTOADAPT

A ALPHA2 GO incorpora a função AUTOADAPT, concebida para otimizar automaticamente o ponto de funcionamento da bomba em função da procura térmica do sistema.

O AUTOADAPT está disponível tanto para pressão proporcional como para pressão constante, evitando que o instalador tenha de selecionar manualmente um único ponto de ajuste.

A Grundfos contempla o AUTOADAPT para aplicações habituais como sistemas de aquecimento com radiadores e circuitos de piso radiante.

Diferentes modos de regulação

A Grundfos ALPHA2 GO permite adaptar o seu comportamento hidráulico a diferentes tipos de circuitos através de vários modos de controlo:

• Pressão proporcional: adapta a pressão diferencial à medida que varia o caudal solicitado, especialmente indicada para instalações de radiadores com válvulas termostáticas.
• Pressão constante: mantém uma pressão diferencial estável mesmo que o caudal varie, sendo especialmente útil em instalações de piso radiante e sistemas com coletores.
• Caudal constante: regula o funcionamento para manter o caudal configurado.
• Curva constante: permite trabalhar segundo uma curva fixa selecionada.
• AUTOADAPT: otimiza automaticamente o ponto de ajuste da bomba.
• Controlo PWM: permite gerir a velocidade a partir de um controlador externo compatível.

Entrada PWM para controlo externo

A ALPHA2 GO dispõe de entrada PWM, permitindo que um sistema externo controle com precisão a velocidade da circuladora através de um sinal compatível.

Esta característica é especialmente interessante quando a bomba se integra com caldeiras, bombas de calor ou outros geradores capazes de gerir diretamente uma circuladora eletrónica.

Ligação direta com Grundfos GO

A ALPHA2 GO pode ligar-se diretamente à aplicação Grundfos GO, proporcionando ao profissional ferramentas adicionais para a instalação, colocação em funcionamento e manutenção.

A comunicação direta permite aceder a partir de um dispositivo móvel compatível a diferentes funções, entre elas:

• Configuração guiada.
• Seleção do modo de controlo.
• Cálculo e configuração do ponto de ajuste.
• AUTOADAPT.
• Equilíbrio hidráulico.
• Deteção e purga de ar.
• Consulta de dados de funcionamento.
• Registo de eventos, avisos e alarmes.
• Dados históricos de funcionamento.
• Assistência para substituição de outras circuladoras.

Configuração guiada para uma colocação em funcionamento precisa

A Grundfos GO incorpora uma função de configuração guiada para a ALPHA2 GO. O instalador introduz informação básica sobre o circuito e a aplicação ajuda a identificar o modo de controlo e o ponto de ajuste mais adequados.

Em muitas aplicações, a configuração recomendada pode ser AUTOADAPT. Quando este modo não é o mais apropriado, a aplicação ajuda a calcular um ponto de ajuste específico de acordo com as condições hidráulicas do sistema.

Especialmente indicada para substituição de circuladoras

A gama ALPHA2 GO foi desenvolvida também para facilitar a substituição de bombas circuladoras existentes.

Com a Grundfos GO é possível identificar uma circuladora antiga e verificar que modelo ALPHA GO é adequado como substituto. A ALPHA2 GO está especialmente preparada para substituir tanto bombas independentes como determinados modelos integrados das famílias UPM3 e UPM4.

Em substituições compatíveis, a aplicação permite reproduzir curvas de funcionamento da bomba substituída, facilitando a adaptação do novo equipamento ao sistema existente.

Deteção e purga de ar

A ALPHA2 GO incorpora uma função de deteção de ar que pode ser ativada através da Grundfos GO.

Quando a bomba identifica ar à volta do impulsor, modifica temporariamente o seu funcionamento através de impulsos para ajudar a deslocá-lo para os dispositivos de purga da instalação.

Esta função facilita a colocação em funcionamento e ajuda a detetar problemas hidráulicos relacionados com a presença de ar. No entanto, não substitui o correto dimensionamento e purga do conjunto da instalação.

Proteção contra funcionamento em seco

A circuladora incorpora proteção contra funcionamento em seco. Se detetar uma quantidade insuficiente de líquido à volta do rotor, a eletrónica pode parar a bomba para a proteger.

A ocorrência pode ser visualizada através das indicações de alarme e fica registada no sistema de eventos da ALPHA2 GO para facilitar o diagnóstico.

Arranque robusto face a bloqueios

A função Robust Startup foi concebida para reduzir problemas de arranque causados por sujidade, magnetite ou depósitos de calcário.

Se o rotor encontrar resistência, o motor realiza novas tentativas utilizando o binário máximo disponível para tentar recuperar o movimento.

Esta função é especialmente útil após longos períodos de inatividade de uma instalação de aquecimento.

Eixo e rolamentos cerâmicos

A ALPHA2 GO utiliza eixo e rolamentos cerâmicos, componentes concebidos para sofrer um desgaste reduzido durante o funcionamento.

A menor variação das folgas internas ao longo do tempo contribui para manter um funcionamento estável e reduzir o aparecimento de ruídos associados ao desgaste mecânico.

Registo de eventos e diagnóstico

A ligação com a Grundfos GO permite consultar informação histórica para facilitar as operações de manutenção e diagnóstico.

Entre os dados disponíveis incluem-se tendências relacionadas com:

• Caudal.
• Altura de elevação.
• Temperatura estimada do fluido.
• Duração dos ciclos de funcionamento.
• Avisos e alarmes.

Estes dados ajudam o instalador a analisar o comportamento hidráulico do sistema e a localizar possíveis anomalias.

Equilíbrio hidráulico com Grundfos GO

A ALPHA2 GO permite realizar tarefas de equilíbrio hidráulico assistidas através da aplicação Grundfos GO.

Um sistema corretamente equilibrado distribui o caudal necessário entre os diferentes emissores ou circuitos, ajudando a evitar zonas com excesso ou falta de circulação.

Esta função é especialmente prática em instalações com vários radiadores ou circuitos de piso radiante.

Alta eficiência energética com EEI 0,18

A referência 93074214 apresenta um índice de eficiência energética EEI de 0,18.

A potência elétrica absorvida é regulada entre:

• Potência mínima: 3 W.
• Potência máxima: 37 W.

Ao adaptar automaticamente o seu funcionamento às necessidades hidráulicas do circuito, a bomba evita trabalhar permanentemente à potência máxima quando a procura é menor.

Alimentação monofásica de 220-240 V

A Grundfos ALPHA2 GO 32-60 180 funciona com uma alimentação elétrica monofásica de 220-240 V e 50/60 Hz.

O consumo de corrente situa-se entre aproximadamente 0,04 e 0,40 A.

A bomba incorpora proteção térmica eletrónica e dispõe de classe de isolamento F.

Ligação elétrica rápida

A Grundfos equipa a ALPHA2 GO com um conector de instalação sem ferramentas, desenvolvido para simplificar e agilizar a cablagem durante uma instalação nova ou uma substituição.

Esta característica é especialmente útil para instaladores profissionais que realizam trocas de circuladoras com frequência.

Ligações hidráulicas G 2"

A referência 93074214 utiliza ligações roscadas G 2" conforme a norma ISO 228-1.

Esta é uma diferença importante em relação às versões ALPHA2 GO 25-60, que utilizam ligações G 1½". Antes de realizar uma substituição é necessário verificar tanto o tamanho das ligações como o comprimento de montagem.

Comprimento de instalação de 180 mm

A designação 180 do modelo corresponde a uma distância entre ligações de 180 mm.

Esta medida facilita a sua integração em múltiplos sistemas de aquecimento e climatização e deve ser verificada especialmente quando a bomba substitui uma circuladora já instalada.

Pressão máxima de trabalho de 10 bar

A bomba foi concebida para uma pressão máxima de funcionamento de 10 bar.

As ligações hidráulicas apresentam uma classificação PN 10, pelo que a instalação deve ser concebida de forma a que este limite não seja ultrapassado durante o funcionamento.

Temperatura do líquido de 2 a 110 °C

A Grundfos especifica para a referência 93074214 um intervalo de temperatura do líquido de 2 a 110 °C.

A temperatura ambiente permitida em redor da bomba situa-se entre 0 e 55 °C.

Estas condições permitem utilizá-la em diferentes circuitos fechados de aquecimento e climatização, desde que o fluido e os restantes componentes do sistema sejam compatíveis.

Corpo da bomba em ferro fundido

O corpo hidráulico é fabricado em ferro fundido EN-GJL-150, material habitualmente utilizado em circuladoras destinadas a circuitos fechados.

O impulsor é fabricado em material compósito reforçado com PES e fibra de vidro.

Proteção IP44

A Grundfos ALPHA2 GO 32-60 180 dispõe de grau de proteção IP44.

A instalação deve ser realizada respeitando as orientações permitidas, as condições ambientais e as indicações elétricas especificadas pela Grundfos.

Características técnicas da Grundfos 93074214

• Marca: Grundfos.
• Gama: ALPHA2 GO.
• Modelo: ALPHA2 GO 32-60 180.
• Referência: 93074214.
• Tipo: bomba circuladora eletrónica de alta eficiência.
• Aplicação: aquecimento e climatização.
• Caudal nominal: 1,9 m³/h.
• Altura nominal: 3,26 m.
• Altura máxima: 6 m.
• Comprimento de instalação: 180 mm.
• Tipo de ligação: roscada G.
• Tamanho da ligação: G 2".
• Norma de ligação: ISO 228-1.
• Pressão nominal: PN 10.
• Pressão máxima de funcionamento: 10 bar.
• Temperatura do líquido: 2-110 °C.
• Temperatura ambiente: 0-55 °C.
• Alimentação: 1 x 220-240 V.
• Frequência: 50/60 Hz.
• Potência mínima absorvida: 3 W.
• Potência máxima absorvida: 37 W.
• Corrente mínima: 0,04 A.
• Corrente máxima: 0,40 A.
• Índice de eficiência energética EEI: 0,18.
• Conversor de frequência: integrado.
• Proteção térmica: eletrónica.
• Grau de proteção: IP44.
• Classe de isolamento: F.
• Material do corpo: ferro fundido EN-GJL-150.
• Material do impulsor: compósito reforçado.
• Pressão proporcional: sim.
• Pressão constante: sim.
• Caudal constante: sim.
• Curva constante: sim.
• AUTOADAPT: sim.
• Entrada PWM: sim.
• Compatível com Grundfos GO: sim.
• Configuração guiada: sim.
• Deteção e purga de ar: sim.
• Proteção contra funcionamento em seco: sim.
• Arranque robusto: sim.
• Equilíbrio hidráulico: sim, através da Grundfos GO.
• Registo de eventos e tendências: sim.
• Orientação da cabeça: 9H.
• Homologações: CE e VDE.
• Peso líquido: 2,09 kg.
• Peso bruto: 2,27 kg.
• EAN: 5715467404418.

Circuladora inteligente para aquecimento e climatização

A Grundfos ALPHA2 GO 32-60 180 combina uma altura máxima de 6 metros, ligação G 2", comprimento de instalação de 180 mm e consumo reduzido de 3 a 37 W com as funções inteligentes da gama ALPHA2 GO.

A sua regulação por pressão proporcional, pressão constante, caudal constante, curva constante e AUTOADAPT permite adaptá-la a diferentes circuitos hidráulicos, enquanto a entrada PWM facilita a sua integração com controlos externos.

A configuração guiada, deteção de ar, proteção contra funcionamento em seco, equilíbrio hidráulico e diagnóstico através da Grundfos GO oferecem ferramentas adicionais ao instalador, tornando-a numa solução especialmente completa tanto para instalações novas como para a substituição e modernização de circuladoras existentes.
