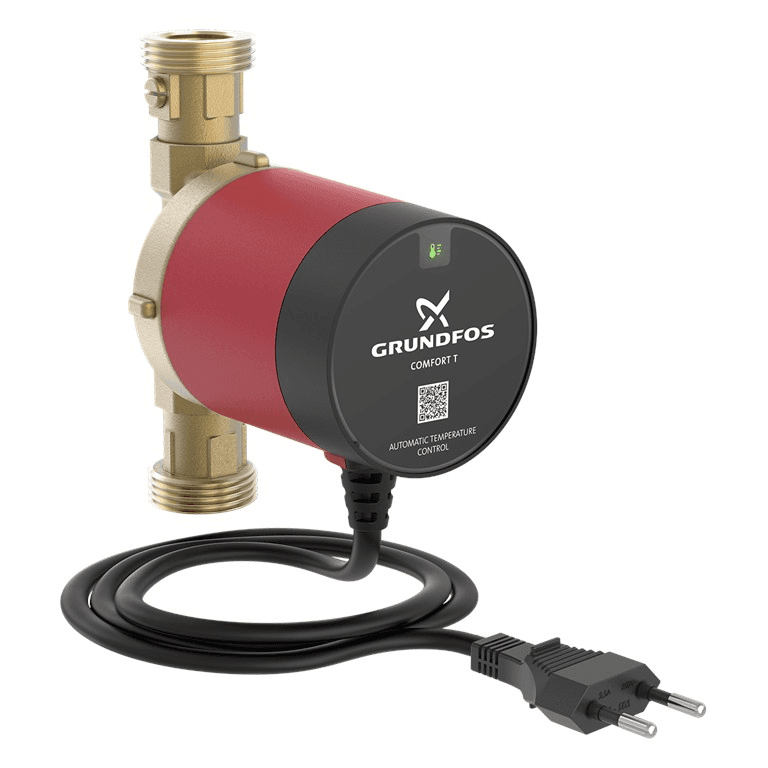

Bomba circuladora Grundfos COMFORT 15-14 BX T

A bomba circuladora Grundfos COMFORT 15-14 BX T, referência 93094846, foi projetada para a recirculação de água quente sanitária em instalações residenciais. O seu funcionamento mantém a água quente circulando pela tubulação de retorno para reduzir o tempo de espera até dispor de AQS nos pontos de consumo e limitar a água desperdiçada enquanto chega à temperatura desejada.

Esta versão BX T combina um corpo de bomba em latão apto para água potável com válvula de corte e válvula antirretorno integradas, ligação exterior G 1 e controlo automático por temperatura. Incorpora ainda motor de ímanes permanentes de baixo consumo, sensor de temperatura integrado, proteção contra funcionamento a seco e isolamento térmico para o corpo da bomba.

Circuladora específica para recirculação de água quente sanitária

A Grundfos COMFORT 15-14 BX T foi concebida especificamente para circuitos de recirculação de água quente sanitária. A bomba faz circular a água entre o gerador ou acumulador e os pontos de consumo através de uma linha de retorno, ajudando a manter água quente disponível na instalação.

A Grundfos indica que as bombas COMFORT se destinam a edifícios residenciais e que, dependendo da disposição das tubagens, também podem ser utilizadas em determinadas instalações residenciais de maior dimensão.

Controlo automático por temperatura

A letra T identifica esta versão como uma bomba equipada com controlo de temperatura. A COMFORT mede continuamente a temperatura da água através de um sensor integrado e adapta automaticamente os seus pontos de arranque e paragem.

Não requer que o utilizador programe manualmente uma temperatura de ligação ou desligamento. A eletrónica determina os limites de funcionamento tomando como referência a temperatura máxima detetada no circuito.

Como exemplo de funcionamento, a Grundfos indica que, se a temperatura máxima detetada no sistema for de 45 graus Celsius, a bomba pode parar quando a água ultrapassar aproximadamente 41 graus Celsius e voltar a arrancar quando descer abaixo de cerca de 38 graus Celsius.

A temperatura máxima do sistema é novamente avaliada periodicamente, permitindo que o controlo se adapte às condições reais da instalação.

Versão T sem temporizador nem AUTOADAPT

A COMFORT 15-14 BX T deve ser diferenciada das variantes TDT e TA da mesma família. Este modelo dispõe especificamente de controlo automático por temperatura.

• COMFORT T: controlo por temperatura.
• COMFORT TDT: controlo por temporizador e temperatura.
• COMFORT TA: controlo AUTOADAPT baseado nos hábitos de consumo e na temperatura.

A referência 93094846 corresponde à versão BX T, pelo que não inclui o temporizador digital da variante TDT nem a aprendizagem de hábitos da versão TA.

Caudal máximo de 0,5 metros cúbicos por hora

A gama COMFORT 15-14 oferece prestações hidráulicas especificamente dimensionadas para circuitos de recirculação de AQS:

• Caudal máximo: 0,5 metros cúbicos por hora.
• Altura máxima: 1,2 metros.
• Pressão máxima de saída: 10 bar.
• Pressão mínima de entrada: 0,05 bar.

Estas prestações permitem manter a circulação necessária em circuitos domésticos de retorno de água quente sem recorrer a uma bomba sobredimensionada para a aplicação.

Consumo elétrico de apenas 5 a 7 watts

A Grundfos COMFORT incorpora um motor de ímanes permanentes concebido para oferecer um consumo elétrico reduzido.

• Consumo elétrico: de 5 a 7 watts.
• Alimentação: 1 × 230 volts.
• Frequência: 50/60 hertz.
• Classe do aparelho: duplo isolamento.
• Grau de proteção: IP44.

A bomba é fornecida com um cabo de alimentação de aproximadamente 1,5 metros e ficha, facilitando a ligação elétrica durante a instalação.

Motor de rotor esférico

A COMFORT utiliza um design de rotor esférico. A Grundfos utiliza esta construção para reduzir o risco de bloqueio provocado por depósitos de calcário e facilitar o funcionamento com águas de diferentes durezas.

O fabricante especifica que a bomba pode trabalhar com água de dureza sem limite estabelecido, uma característica especialmente relevante em instalações de AQS situadas em zonas com água dura.

Proteção contra funcionamento a seco

A bomba incorpora proteção eletrónica contra funcionamento a seco. Se o equipamento funcionar principalmente com ar, a eletrónica para repetidamente o rotor para proteger o rolamento.

Uma vez que o circuito esteja corretamente cheio e purgado, a bomba pode recuperar o seu funcionamento normal.

Corpo em latão para água potável

O corpo hidráulico é fabricado em latão, material utilizado pela Grundfos nesta família para contacto com água potável.

A bomba conta ainda com homologações para aplicações de água potável como UBA, WRAS e ACS, juntamente com homologações de segurança CE e VDE.

Válvula de corte e antirretorno integradas

A designação BX identifica a versão equipada de fábrica com:

• Válvula de corte integrada.
• Válvula antirretorno integrada.

Estas válvulas facilitam a instalação e as operações de manutenção. A válvula antirretorno impede a circulação em sentido contrário, enquanto a válvula de corte permite isolar a bomba durante determinadas intervenções.

Ligação exterior G 1

A referência 93094846 dispõe de ligações exteriores G 1 e um comprimento de instalação de 140 milímetros.

• Ligação: rosca exterior G 1.
• Comprimento entre ligações: 140 milímetros.
• Peso líquido aproximado: 1,14 quilogramas.
• Peso bruto aproximado: 1,24 quilogramas.

Estas características devem ser verificadas face ao espaço disponível e às ligações existentes quando a bomba é utilizada como substituição de outro circulador.

Temperatura da água até 95 graus Celsius

A Grundfos especifica um amplo intervalo de temperatura para o líquido bombeado:

• Temperatura mínima do líquido: 2 graus Celsius.
• Temperatura máxima do líquido: 95 graus Celsius.

A bomba destina-se exclusivamente à circulação de água potável dentro das condições indicadas pelo fabricante.

Nível sonoro reduzido

O motor de ímanes permanentes e a construção do rotor permitem um funcionamento silencioso. A Grundfos declara um nível sonoro igual ou inferior a 22 dB(A).

Este reduzido nível acústico é especialmente adequado para instalações residenciais onde a bomba pode estar situada perto de zonas habitadas.

Isolamento térmico incluído

A bomba é fornecida com uma cápsula de isolamento para o corpo da bomba. Este elemento ajuda a reduzir as perdas térmicas do corpo em latão para o ambiente.

O controlo por temperatura complementa esta característica, evitando que a bomba tenha de funcionar continuamente quando a água do circuito mantém uma temperatura suficiente.

Redução de perdas térmicas através do controlo de temperatura

Face a um circulador a funcionar continuamente 24 horas por dia, a Grundfos indica que o modo de controlo por temperatura pode ajudar a reduzir as perdas térmicas associadas à recirculação.

Segundo os dados comparativos publicados pelo fabricante para a gama COMFORT, o controlo T pode reduzir as perdas térmicas de recirculação em aproximadamente 25 % face ao funcionamento contínuo, embora a poupança real dependa da instalação, do isolamento, das temperaturas e dos hábitos de consumo.

Instalação compacta

A construção compacta facilita a montagem em espaços reduzidos. A Grundfos permite diferentes orientações da cabeça, sempre respeitando as posições e requisitos indicados nas instruções de instalação.

Para as versões com controlo de temperatura, a Grundfos recomenda evitar que o sensor fique exposto diretamente ao calor do gerador de AQS. Entre outras indicações, estabelece uma distância mínima de aproximadamente 50 centímetros em relação ao aquecedor de água.

Instalação e colocação em funcionamento

Antes de colocar a bomba em funcionamento, o circuito deve ser corretamente enchido, lavado e purgado para eliminar o ar.

A COMFORT incorpora proteção contra funcionamento a seco, mas o fabricante estabelece que esta função não deve ser utilizada como substituto de uma correta colocação em funcionamento do circuito.

Durante a instalação também deve ser respeitado o sentido do caudal indicado no corpo da bomba.

Manutenção simples

O design desmontável permite separar a cabeça da carcaça para realizar tarefas de limpeza. O rotor pode ser retirado para eliminar possíveis depósitos de calcário seguindo as instruções de manutenção da Grundfos.

A válvula de corte integrada na versão BX simplifica determinadas operações sobre o motor sem necessidade de esvaziar completamente o circuito.

Aplicações da Grundfos COMFORT 15-14 BX T

A bomba destina-se principalmente a circuitos de recirculação de AQS em instalações residenciais com linha de retorno.

Pode fazer parte de instalações com diferentes sistemas de produção de água quente, desde que a configuração hidráulica seja compatível e sejam respeitadas as condições de funcionamento indicadas pela Grundfos.

Conteúdo da embalagem

Segundo a documentação da Grundfos, o fornecimento inclui:

• Bomba circuladora COMFORT 15-14 BX T.
• Cabo elétrico integrado com ficha.
• Cápsula de isolamento para o corpo da bomba.
• Válvula de corte integrada na versão BX.
• Válvula antirretorno integrada na versão BX.
• Guia rápido de instalação e funcionamento.

Características técnicas da Grundfos COMFORT 15-14 BX T

• Marca: Grundfos.
• Gama: COMFORT.
• Modelo: COMFORT 15-14 BX T.
• Referência: 93094846.
• Aplicação: recirculação de água quente sanitária.
• Fluido: água potável.
• Modo de controlo: controlo automático por temperatura.
• Sensor de temperatura: integrado.
• Caudal máximo: 0,5 metros cúbicos por hora.
• Altura máxima: 1,2 metros.
• Temperatura do líquido: de 2 a 95 graus Celsius.
• Pressão máxima de saída: 10 bar.
• Pressão mínima de entrada: 0,05 bar.
• Material do corpo: latão.
• Ligação: G 1 exterior.
• Comprimento de instalação: 140 milímetros.
• Válvula antirretorno: integrada.
• Válvula de corte: integrada.
• Motor: ímanes permanentes.
• Design do rotor: esférico.
• Consumo elétrico: de 5 a 7 watts.
• Tensão: 230 volts.
• Frequência: 50/60 hertz.
• Classe elétrica: duplo isolamento.
• Grau de proteção: IP44.
• Nível sonoro: igual ou inferior a 22 dB(A).
• Proteção contra funcionamento a seco: sim.
• Dureza admissível da água: sem limite especificado pela Grundfos.
• Cabo de alimentação: aproximadamente 1,5 metros com ficha.
• Isolamento do corpo: incluído.
• Peso líquido aproximado: 1,14 quilogramas.
• Homologações para água potável: UBA, WRAS e ACS.
• Homologações de segurança: CE e VDE.

Recirculação de AQS com controlo automático e baixo consumo

A Grundfos COMFORT 15-14 BX T reúne num equipamento compacto as funções principais necessárias para uma instalação doméstica de recirculação de água quente: corpo em latão para água potável, controlo automático por temperatura, válvula antirretorno, válvula de corte, proteção contra funcionamento a seco e motor de ímanes permanentes de apenas 5 a 7 watts.

A sua ligação G 1, comprimento de montagem de 140 milímetros, funcionamento silencioso e regulação térmica automática fazem da referência 93094846 uma solução especialmente prática para instalações de AQS que procuram dispor de água quente rapidamente e evitar o funcionamento contínuo desnecessário da bomba.
