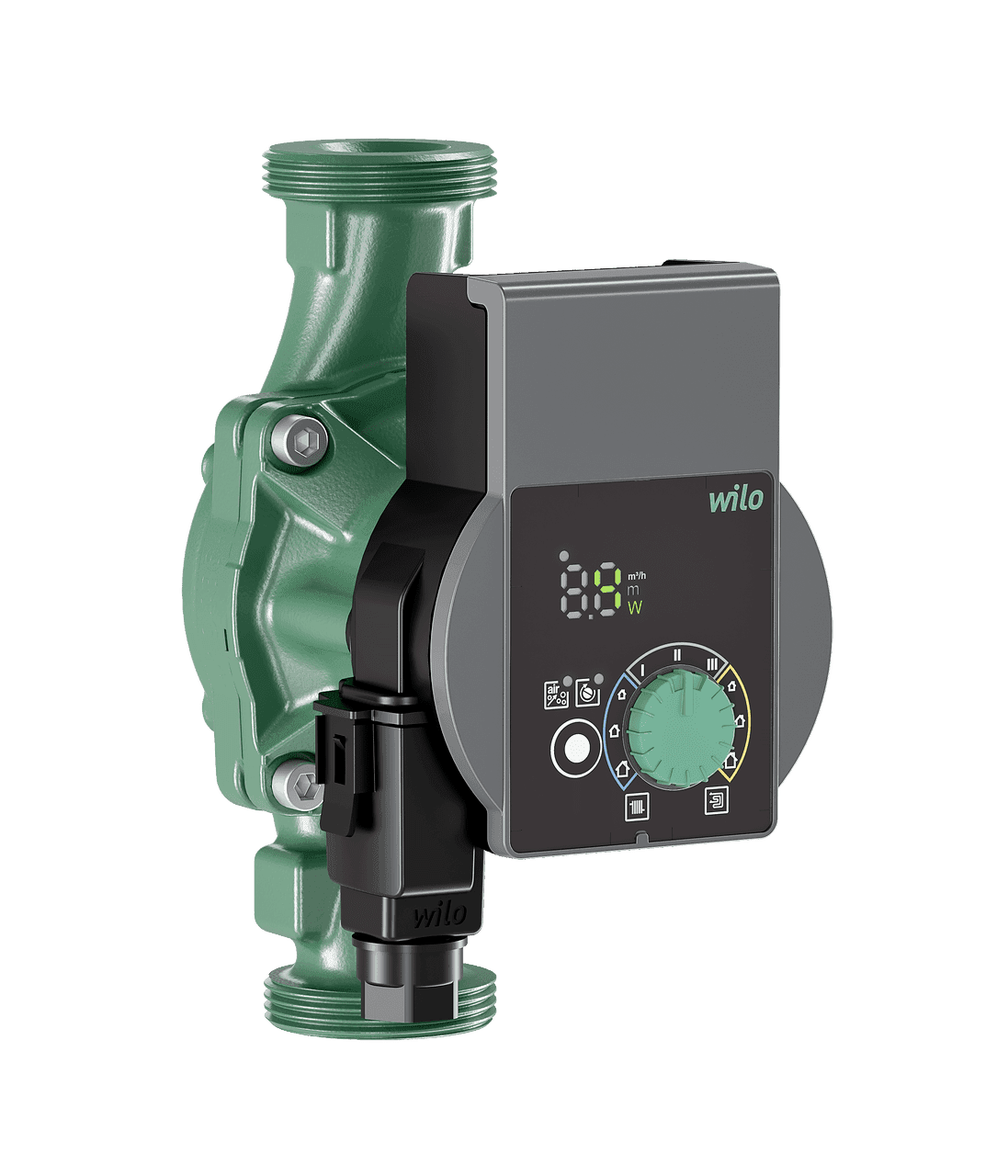

Bomba circuladora Wilo Yonos PICO 25/1-4

A bomba circuladora Wilo Yonos PICO 25/1-4, referência 4215513, é uma bomba de rotor húmido de alta eficiência com regulação eletrónica, concebida para instalações de aquecimento e climatização. Oferece um caudal máximo de 2,7 metros cúbicos por hora e uma altura máxima de elevação de 4,3 metros, combinando regulação automática, baixo consumo elétrico e um formato compacto.

Equipada com motor síncrono de tecnologia ECM e eletrónica integrada, permite selecionar pressão diferencial variável, pressão diferencial constante ou três curvas de velocidade constante. O seu ecrã LED mostra o valor de referência, o caudal real, o consumo elétrico e os códigos de avaria, facilitando tanto o ajuste inicial como o acompanhamento do funcionamento da instalação.

Bomba circuladora eletrónica Wilo Yonos PICO 25/1-4

A Wilo Yonos PICO foi concebida como uma bomba circuladora de rotor húmido livre de manutenção. O conjunto incorpora motor resistente ao bloqueio e regulação eletrónica contínua para adaptar o funcionamento da bomba às necessidades hidráulicas do circuito.

Esta tecnologia permite utilizá-la em diferentes configurações de aquecimento e climatização, incluindo instalações com radiadores e sistemas de aquecimento por piso radiante.

Caudal máximo de 2,7 metros cúbicos por hora

A referência 4215513 proporciona as seguintes prestações hidráulicas máximas:

• Caudal máximo: 2,7 metros cúbicos por hora.
• Altura máxima de elevação: 4,3 metros.
• Pressão máxima de trabalho: 10 bar.

O ponto de funcionamento real dependerá das perdas de carga e do caudal requerido pela instalação.

Três modos de regulação

A bomba permite selecionar diferentes modos de funcionamento para se adaptar ao tipo de circuito hidráulico:

• Δp-v: regulação por pressão diferencial variável.
• Δp-c: regulação por pressão diferencial constante.
• Velocidade constante: três velocidades ou curvas de funcionamento selecionáveis.

A pressão diferencial variável é especialmente adequada para determinadas instalações de radiadores com variação de caudal, enquanto a pressão diferencial constante pode ser utilizada em aplicações onde é necessário manter uma pressão estável, como determinados circuitos de aquecimento por piso radiante.

Ecrã LED com informação de funcionamento

A Yonos PICO 25/1-4 incorpora um indicador LED de segmentos que facilita a configuração e supervisão da bomba.

O ecrã permite visualizar:

• Valor de referência selecionado.
• Caudal real.
• Consumo elétrico atual.
• Códigos de avaria.
• Ativação do reinício manual ou da função de purga.

O ajuste é realizado através do característico botão verde da Wilo, simplificando a colocação em funcionamento e a seleção do modo de regulação.

Consumo elétrico de apenas 4 a 20 watts

Graças ao motor com tecnologia ECM e à regulação eletrónica integrada, a bomba adapta o seu consumo ao ponto de funcionamento requerido.

• Consumo mínimo P1: 4 watts.
• Consumo máximo P1: 20 watts.
• Potência nominal P2: 15 watts.
• Índice de eficiência energética IEE: igual ou inferior a 0,18.

O reduzido índice de eficiência energética coloca esta bomba na categoria de circuladoras de alta eficiência.

Motor síncrono com tecnologia ECM

A Wilo Yonos PICO utiliza um motor síncrono resistente ao bloqueio com tecnologia ECM e regulação eletrónica de potência integrada.

• Alimentação: monofásica de 230 volts, com tolerância de ±10 %.
• Frequência: 50/60 hertz.
• Velocidade mínima: 700 rotações por minuto.
• Velocidade máxima: 3.400 rotações por minuto.
• Classe de isolamento: F.
• Grau de proteção: IPX4D.

A bomba incorpora proteção do motor e um design resistente ao bloqueio para melhorar a fiabilidade durante o funcionamento.

Função de desbloqueio automático

A Yonos PICO dispõe de uma função automática de desbloqueio. Esta função ajuda a recuperar o funcionamento quando o rotor fica bloqueado após um período prolongado de paragem ou devido a determinadas condições do circuito.

Função manual de purga

A bomba incorpora uma função de purga manual destinada a facilitar a eliminação de ar acumulado no compartimento do motor durante a colocação em funcionamento ou após intervenções na instalação.

Dispõe também de função de reinício manual acessível a partir dos elementos de comando da própria bomba.

Filtro de partículas integrado

A Wilo especifica para esta referência um filtro de partículas como parte do equipamento da bomba.

Este elemento faz parte do design destinado a proteger o funcionamento interno da circuladora contra determinadas partículas presentes no fluido.

Temperatura do fluido de -10 a 95 graus Celsius

A bomba admite uma ampla gama de temperaturas do fluido:

• Temperatura mínima do fluido: -10 graus Celsius.
• Temperatura máxima do fluido: 95 graus Celsius.
• Temperatura ambiente mínima: -10 graus Celsius.
• Temperatura ambiente máxima: 40 graus Celsius.

Estas características permitem utilizar a circuladora tanto em sistemas de aquecimento como em determinadas instalações de climatização, desde que as propriedades do fluido sejam compatíveis com os materiais da bomba.

Pressão máxima de trabalho de 10 bar

A Yonos PICO 25/1-4 foi concebida para trabalhar com uma pressão máxima de serviço de 10 bar.

A Wilo especifica ainda as seguintes alturas mínimas de entrada para evitar condições hidráulicas desfavoráveis:

• A 50 graus Celsius: 0,5 metros.
• A 95 graus Celsius: 3 metros.

Ligação DN 25 e comprimento de montagem de 180 milímetros

A bomba utiliza ligações roscadas standard para facilitar a sua integração em circuitos hidráulicos:

• Diâmetro nominal: DN 25.
• Ligação da bomba: G 1½.
• Designação alternativa da ligação: Rp 1.
• Comprimento entre ligações: 180 milímetros.

Estas dimensões tornam a referência 4215513 adequada para substituições e novas instalações que exijam uma circuladora DN 25 com distância de montagem de 180 milímetros.

Conector elétrico Wilo

A ligação elétrica é realizada através do conector rápido Wilo, concebido para facilitar a cablagem durante a montagem e reduzir o tempo necessário para a instalação elétrica da bomba.

Materiais de construção

A bomba combina materiais resistentes adaptados ao trabalho contínuo em circuitos de aquecimento e climatização:

• Corpo da bomba: ferro fundido cinzento.
• Impulsor: polipropileno reforçado com 40 % de fibra de vidro, PP-GF40.
• Eixo: aço inoxidável.
• Rolamentos: carbono impregnado de metal.

Dimensões compactas

A Wilo Yonos PICO 25/1-4 apresenta um design compacto que facilita a sua integração em instalações com espaço limitado.

• Comprimento: 180 milímetros.
• Altura: 102 milímetros.
• Largura: 131 milímetros.
• Peso líquido aproximado: 1,8 quilogramas.

Aplicações em aquecimento e climatização

A bomba foi concebida para circulação de água em sistemas de aquecimento e climatização. Os seus diferentes modos de regulação permitem adaptá-la a várias configurações hidráulicas.

Entre as suas aplicações habituais encontram-se:

• Sistemas de aquecimento por radiadores.
• Instalações de aquecimento por piso radiante.
• Circuitos fechados de aquecimento.
• Sistemas de climatização compatíveis com as condições de funcionamento da bomba.
• Substituição de bombas circuladoras antigas por modelos eletrónicos de alta eficiência.

Características técnicas da Wilo Yonos PICO 25/1-4 4215513

• Marca: Wilo.
• Série: Yonos PICO.
• Referência: 4215513.
• Modelo: Yonos PICO 25/1-4.
• Tipo: bomba circuladora de rotor húmido.
• Regulação: eletrónica.
• Tecnologia do motor: ECM.
• Caudal máximo: 2,7 metros cúbicos por hora.
• Altura máxima: 4,3 metros.
• Pressão máxima de trabalho: 10 bar.
• Modo de regulação Δp-v: sim.
• Modo de regulação Δp-c: sim.
• Velocidade constante: 3 níveis.
• Indicação de caudal: sim.
• Indicação de consumo: sim.
• Indicação de códigos de falha: sim.
• Função de purga: sim, manual.
• Desbloqueio automático: sim.
• Reinício manual: sim.
• Filtro de partículas: sim.
• Proteção do motor: integrada.
• Índice de eficiência energética: igual ou inferior a 0,18.
• Consumo mínimo: 4 watts.
• Consumo máximo: 20 watts.
• Potência nominal P2: 15 watts.
• Velocidade: de 700 a 3.400 rotações por minuto.
• Alimentação: 230 volts monofásicos ±10 %.
• Frequência: 50/60 hertz.
• Grau de proteção: IPX4D.
• Classe de isolamento: F.
• Temperatura do fluido: de -10 a 95 graus Celsius.
• Temperatura ambiente: de -10 a 40 graus Celsius.
• Diâmetro nominal: DN 25.
• Ligação: G 1½.
• Comprimento de montagem: 180 milímetros.
• Corpo: ferro fundido cinzento.
• Impulsor: PP-GF40.
• Eixo: aço inoxidável.
• Rolamentos: carbono impregnado de metal.
• Dimensões: 180 × 102 × 131 milímetros.
• Peso líquido aproximado: 1,8 quilogramas.
• Homologações: CE, VDE e EAC.
• EAN: 4048482758459.

Circuladora de alta eficiência para aquecimento e climatização

A Wilo Yonos PICO 25/1-4 4215513 combina um caudal máximo de 2,7 metros cúbicos por hora e uma altura máxima de 4,3 metros com regulação eletrónica, motor ECM e um consumo de apenas 4 a 20 watts.

Os seus três modos de regulação, ecrã LED com leitura de caudal e consumo, purga manual, desbloqueio automático, ligação rápida Wilo e um índice de eficiência energética igual ou inferior a 0,18 fazem desta circuladora uma solução especialmente prática para novas instalações e para a substituição de bombas convencionais em circuitos de aquecimento e climatização.
