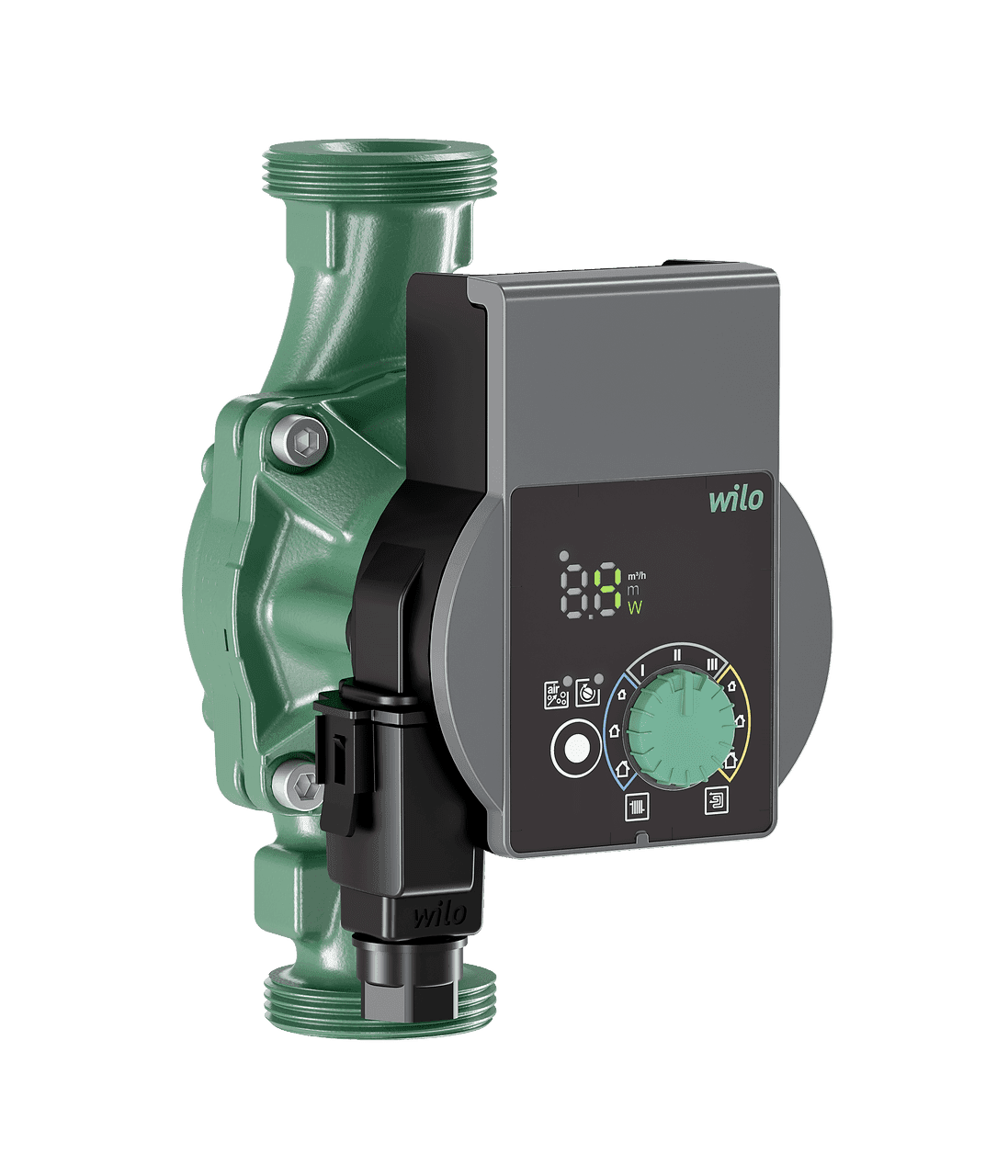

Bomba circuladora Wilo Yonos PICO 25/1-6-130

A bomba circuladora Wilo Yonos PICO 25/1-6-130, referência 4215516, é uma bomba eletrónica de alta eficiência e rotor húmido, concebida para a circulação de água em instalações de aquecimento e climatização. Oferece um caudal máximo de 3,6 metros cúbicos por hora, uma altura máxima de elevação de 6 metros e um comprimento de montagem especialmente compacto de 130 milímetros.

Equipada com motor síncrono de tecnologia ECM e regulação eletrónica integrada, adapta o seu funcionamento às necessidades hidráulicas da instalação. Permite selecionar pressão diferencial variável, pressão diferencial constante ou velocidade constante com três curvas, pelo que pode ser ajustada tanto a sistemas de radiadores como de aquecimento por piso radiante.

Bomba circuladora eletrónica Wilo Yonos PICO 25/1-6-130

A Yonos PICO é uma bomba circuladora de rotor húmido livre de manutenção e ligação roscada. Foi desenvolvida para conseguir uma circulação eficiente da água em sistemas hidráulicos de edifícios, ajustando automaticamente a potência do motor conforme o modo de regulação selecionado.

O seu formato de 130 milímetros entre ligações é especialmente útil em instalações onde o espaço disponível é reduzido e também facilita a substituição de bombas existentes com o mesmo comprimento de montagem.

Caudal máximo de 3,6 metros cúbicos por hora

A Wilo Yonos PICO 25/1-6-130 proporciona um caudal máximo de 3,6 metros cúbicos por hora. O caudal real depende das perdas de carga do circuito, da altura selecionada e do modo de regulação configurado.

A eletrónica integrada permite reduzir automaticamente o desempenho quando a instalação necessita de menos circulação, evitando que a bomba trabalhe continuamente à potência máxima.

Altura máxima de elevação de 6 metros

Este modelo atinge uma altura máxima de elevação de 6 metros, oferecendo capacidade para trabalhar em circuitos de aquecimento e climatização com diferentes níveis de resistência hidráulica.

O ponto de funcionamento deve ser selecionado sempre dentro da curva característica da bomba e de acordo com o caudal e a pressão diferencial necessários na instalação.

Três modos de regulação

A bomba permite escolher entre três estratégias de funcionamento para se adaptar a diferentes tipos de circuito:

• Pressão diferencial variável: a bomba reduz a pressão diferencial quando diminui o caudal requerido, sendo especialmente adequada para circuitos com válvulas termostáticas.
• Pressão diferencial constante: mantém praticamente constante a pressão diferencial selecionada, uma opção apropriada para numerosas instalações de piso radiante.
• Velocidade constante: permite selecionar entre três curvas de velocidade fixa para aplicações que requerem um comportamento hidráulico constante.

Adequada para radiadores e piso radiante

A Wilo permite selecionar o modo de regulação em função da aplicação de aquecimento por radiadores ou piso radiante. Esta flexibilidade facilita a adaptação da bomba a instalações novas e a trabalhos de substituição ou modernização de sistemas existentes.

Ecrã LED com informação de funcionamento

A Yonos PICO incorpora um indicador LED de segmentos que permite consultar diretamente na parte frontal os principais parâmetros de funcionamento.

O ecrã pode mostrar:

• Valor de consigna selecionado.
• Caudal atual.
• Consumo elétrico instantâneo.
• Códigos de avaria.

Esta informação facilita a colocação em funcionamento, o ajuste e o diagnóstico básico da bomba sem necessidade de utilizar equipamentos externos.

Configuração através do botão verde Wilo

O característico botão verde da Wilo permite selecionar os principais parâmetros de funcionamento de forma simples. O instalador pode configurar o modo de regulação e o valor de consigna diretamente a partir da parte frontal da bomba.

Função manual de purga

A bomba incorpora uma função manual de purga destinada a eliminar o ar acumulado no compartimento do motor durante a colocação em funcionamento ou após trabalhos realizados no circuito hidráulico.

Uma correta eliminação do ar favorece um funcionamento estável e ajuda a reduzir ruídos associados à presença de ar no sistema.

Desbloqueio automático e reinício manual

O motor foi concebido para ser resistente ao bloqueio e incorpora uma função de desbloqueio automático. A eletrónica também permite realizar um reinício manual quando necessário após determinadas ocorrências.

A proteção do motor está integrada no próprio equipamento, simplificando a instalação elétrica.

Motor síncrono com tecnologia ECM

A Wilo Yonos PICO 25/1-6-130 utiliza um motor síncrono de alta eficiência com tecnologia ECM e regulação eletrónica de potência.

A velocidade pode variar aproximadamente entre 700 e 4.200 rotações por minuto, ajustando-se ao modo de regulação e ao ponto de funcionamento requerido.

Consumo elétrico entre 4 e 40 watts

A regulação eletrónica permite adaptar o consumo energético às necessidades reais do circuito. A Wilo especifica um consumo mínimo de 4 watts e máximo de 40 watts.

A potência nominal do motor é de 30 watts. Quando a necessidade hidráulica diminui, a bomba pode reduzir tanto a velocidade como o consumo elétrico.

Índice de eficiência energética igual ou inferior a 0,20

A bomba apresenta um índice de eficiência energética igual ou inferior a 0,20, valor que a Wilo identifica como referência para bombas circuladoras de elevada eficiência.

A combinação de motor ECM e regulação eletrónica permite reduzir o consumo em comparação com bombas circuladoras convencionais que trabalham de forma contínua a velocidade fixa.

Alimentação monofásica a 230 volts

A Yonos PICO funciona com uma alimentação monofásica de 230 volts, com uma tolerância de 10 por cento, e é compatível com frequências de 50 ou 60 hertz.

A ligação elétrica é simplificada através do conector rápido Wilo, concebido para agilizar a cablagem durante a instalação e as tarefas de manutenção.

Temperatura do fluido entre -10 e 95 graus Celsius

O intervalo de temperatura permitido para o fluido situa-se entre -10 e 95 graus Celsius, permitindo utilizar a bomba em diferentes aplicações de aquecimento e climatização.

A temperatura ambiente de funcionamento admitida encontra-se entre -10 e 40 graus Celsius.

Pressão máxima de trabalho de 10 bar

A Wilo Yonos PICO 25/1-6-130 foi concebida para trabalhar a uma pressão máxima de 10 bar.

A Wilo estabelece ainda condições mínimas de pressão de entrada para evitar problemas hidráulicos: uma altura mínima de entrada de 0,5 metros a 50 graus Celsius e de 3 metros a 95 graus Celsius.

Ligação DN 25 e comprimento de montagem de 130 milímetros

A bomba apresenta uma ligação roscada G 1 1/2, correspondente a uma ligação alternativa RP 1 e diâmetro nominal DN 25.

A distância entre ligações é de apenas 130 milímetros, uma das principais características desta variante face às versões Yonos PICO de 180 milímetros.

• Ligação de tubagem: G 1 1/2.
• Ligação alternativa: RP 1.
• Diâmetro nominal: DN 25.
• Comprimento entre roscas: 130 milímetros.

Construção resistente e livre de manutenção

O corpo da bomba é fabricado em ferro fundido cinzento. O impulsor utiliza polipropileno reforçado com 40 por cento de fibra de vidro, enquanto o eixo é fabricado em aço inoxidável.

Os rolamentos são de carvão impregnado de metal e foram concebidos para o funcionamento característico de uma bomba circuladora de rotor húmido.

Proteção IPX4D e isolamento classe F

O motor dispõe de um grau de proteção IPX4D e uma classe de isolamento F.

A bomba cumpre ainda os requisitos de compatibilidade eletromagnética aplicáveis e dispõe de homologações e marcações CE, VDE e EAC.

Filtro de partículas integrado

A ficha técnica da Wilo indica que a bomba incorpora filtro de partículas no seu equipamento, contribuindo para proteger os componentes internos contra determinadas partículas presentes no circuito.

Dimensões compactas e peso reduzido

A versão de 130 milímetros foi especialmente concebida para instalações onde é necessário reduzir o espaço ocupado pela bomba.

• Comprimento total: aproximadamente 138 milímetros.
• Altura: aproximadamente 102 milímetros.
• Largura: aproximadamente 131 milímetros.
• Comprimento de montagem entre roscas: 130 milímetros.
• Peso líquido: aproximadamente 1,6 quilogramas.

Características técnicas da Wilo Yonos PICO 25/1-6-130

• Marca: Wilo.
• Gama: Yonos PICO.
• Referência: 4215516.
• Modelo: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Tipo de produto: bomba circuladora eletrónica de rotor húmido.
• Aplicação: aquecimento e climatização.
• Caudal máximo: 3,6 metros cúbicos por hora.
• Altura máxima de elevação: 6 metros.
• Pressão máxima de trabalho: 10 bar.
• Temperatura do fluido: entre -10 e 95 graus Celsius.
• Temperatura ambiente: entre -10 e 40 graus Celsius.
• Alimentação: monofásica de 230 volts, com tolerância de 10 por cento.
• Frequência: 50 ou 60 hertz.
• Potência nominal do motor: 30 watts.
• Consumo mínimo: 4 watts.
• Consumo máximo: 40 watts.
• Velocidade mínima: 700 rotações por minuto.
• Velocidade máxima: 4.200 rotações por minuto.
• Índice de eficiência energética: igual ou inferior a 0,20.
• Modos de regulação: pressão diferencial variável, pressão diferencial constante e velocidade constante com três curvas.
• Ecrã: indicador LED de segmentos.
• Visualização: consigna, caudal atual, consumo de potência e códigos de avaria.
• Função de purga: manual.
• Desbloqueio automático: sim.
• Reinício manual: sim.
• Motor resistente ao bloqueio: sim.
• Proteção do motor integrada: sim.
• Filtro de partículas: sim.
• Ligação elétrica: conector rápido Wilo.
• Ligação hidráulica: G 1 1/2.
• Ligação alternativa: RP 1.
• Diâmetro nominal: DN 25.
• Comprimento de montagem: 130 milímetros.
• Carcaça da bomba: ferro fundido cinzento.
• Impulsor: polipropileno reforçado com fibra de vidro.
• Eixo: aço inoxidável.
• Rolamentos: carvão impregnado de metal.
• Grau de proteção: IPX4D.
• Classe de isolamento: F.
• Comprimento total: 138 milímetros.
• Altura: 102 milímetros.
• Largura: 131 milímetros.
• Peso líquido: aproximadamente 1,6 quilogramas.
• Homologações e marcações: CE, VDE e EAC.

Bomba compacta de 130 milímetros para radiadores e piso radiante

A Wilo Yonos PICO 25/1-6-130 combina um caudal máximo de 3,6 metros cúbicos por hora, uma altura de elevação de até 6 metros e um comprimento de montagem de apenas 130 milímetros, sendo especialmente adequada para instalações onde o espaço disponível é limitado.

O seu motor ECM, regulação eletrónica, baixo consumo, ecrã LED, função de purga, desbloqueio automático e diferentes modos de funcionamento facilitam tanto a instalação como o ajuste de circuitos de radiadores, piso radiante e outras aplicações de aquecimento e climatização.
