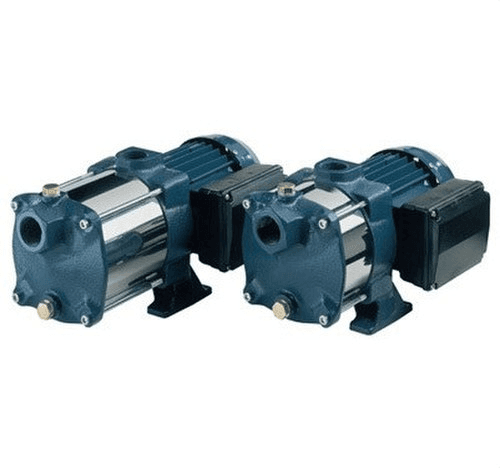

Grupo de pressão Ebara Compact BM/15G Watercontrol

O grupo de pressão Ebara COMPACT BM/15G WATERCONTROL, referência 623GP05110710, é um equipamento automático de pressurização formado por uma eletrobomba centrífuga multietapa horizontal de 1,1 kW / 1,5 CV e um pressurizador eletrónico WATERCONTROL. Foi especialmente concebido para aumentar a pressão e realizar o fornecimento automático de água em moradias unifamiliares, instalações de rega, pequenos jardins e outras aplicações que exigem transportar água limpa com um equipamento compacto, silencioso e de funcionamento automático.

A bomba COMPACT BM/15G oferece desempenhos até 7,2 m³/h dentro da curva hidráulica publicada pela Ebara e atinge 22 metros de altura manométrica a esse caudal. Incorpora corpo e suporte em ferro fundido, camisa exterior em aço inoxidável AISI 304, impulsores e difusores em tecnopolímero e eixo em aço inoxidável AISI 416. O regulador WATERCONTROL automatiza o arranque e a paragem ao abrir ou fechar pontos de consumo e protege a bomba contra o funcionamento sem água.

Grupo de pressão automático para moradias e rega

A Ebara desenvolve os grupos de pressão COMPACT para aplicações em que é necessário dispor de um fornecimento automático de água ou aumentar uma pressão de rede insuficiente.

Entre as suas aplicações habituais encontram-se:

• Pressurização de moradias unifamiliares.
• Aumento de pressão em redes com pressão insuficiente.
• Distribuição de água a partir de depósitos.
• Pequenos sistemas de rega e aspersão.
• Lavagem de veículos.
• Trasfega e movimentação de água limpa.
• Integração em determinadas máquinas e equipamentos industriais.

A seleção definitiva deve ser realizada verificando se o caudal e a altura manométrica requeridos pela instalação se encontram dentro da curva de funcionamento da bomba.

Bomba centrífuga multietapa horizontal COMPACT BM/15G

O grupo utiliza uma eletrobomba centrífuga multietapa horizontal. A utilização de várias etapas hidráulicas permite alcançar pressões elevadas mantendo um formato compacto, sendo especialmente adequada para aplicações de pressurização.

A Ebara destaca ainda a gama COMPACT pela sua baixa sonoridade, facilidade de utilização, estrutura robusta e facilidade de transporte.

Potência de 1,1 kW / 1,5 CV

A COMPACT BM/15G dispõe de um motor com uma potência nominal de 1,1 kW, equivalente a 1,5 CV.

O motor é assíncrono de 2 polos com ventilação forçada e está preparado nesta versão para alimentação monofásica.

Alimentação monofásica de 230 V

A referência 623GP05110710 corresponde à execução monofásica de 230 V ±10 %, 50 Hz.

A bomba incorpora:

• Condensador: 31,5 µF.
• Tensão do condensador: 450 V.
• Intensidade absorvida: aproximadamente 7,3 A.
• Proteção termoamperimétrica de rearme automático: integrada.

O grupo é fornecido com cabo elétrico de ligação e ficha tipo Schuko, simplificando a sua colocação em serviço quando a instalação elétrica cumpre as condições exigidas pelo fabricante.

Desempenhos hidráulicos da COMPACT BM/15G

A tabela oficial da Ebara mostra a evolução da altura manométrica da bomba em função do caudal.

• 1,2 m³/h: 59 m.c.a.
• 1,8 m³/h: 58 m.c.a.
• 2,4 m³/h: 56 m.c.a.
• 3,0 m³/h: 54 m.c.a.
• 3,6 m³/h: 51,5 m.c.a.
• 4,8 m³/h: 44,5 m.c.a.
• 6,0 m³/h: 34,5 m.c.a.
• 7,2 m³/h: 22 m.c.a.

Estes valores permitem dimensionar o grupo em função do caudal simultâneo requerido e da pressão ou altura que a instalação deve vencer.

Até 7,2 m³/h dentro da curva publicada

Para a COMPACT BM/15G, a tabela técnica da Ebara fornece desempenhos até um caudal de 7,2 m³/h, equivalente a 120 l/min, ponto em que a altura manométrica é de aproximadamente 22 metros.

Não deve confundir-se o caudal máximo com o caudal recomendado para qualquer instalação: o ponto adequado deve ser selecionado considerando as perdas de carga, a altura geométrica e a pressão residual necessária nos pontos de consumo.

Controlo automático WATERCONTROL

Esta referência incorpora o pressurizador eletrónico Ebara WATERCONTROL, responsável por automatizar o funcionamento da bomba.

O regulador deteta a procura de água e realiza automaticamente o arranque da bomba ao abrir uma torneira ou válvula. Quando o consumo cessa, pára novamente a eletrobomba.

Desta forma, o utilizador dispõe de fornecimento pressurizado sem ter de ligar e desligar manualmente a bomba.

Proteção contra o funcionamento em seco

Uma das principais funções do WATERCONTROL é a proteção da bomba quando falta água.

Se o equipamento detetar uma condição de funcionamento em seco, pára a eletrobomba para ajudar a evitar danos resultantes de trabalhar sem o líquido necessário para arrefecer e lubrificar os componentes hidráulicos.

O regulador dispõe ainda de indicações luminosas de estado e botão de rearme.

Pressão de arranque de 1,5 bar

O WATERCONTROL utilizado pela Ebara apresenta uma pressão de arranque de 1,5 bar.

Esta pressão de arranque é fixa no modelo WATERCONTROL e não dispõe de regulação da pressão de ligação.

Deve ter-se em conta esta característica ao projetar a instalação, especialmente quando existe uma altura considerável entre a bomba e os pontos de consumo.

WATERCONTROL para bombas até 1,1 kW

As especificações do pressurizador eletrónico WATERCONTROL são:

• Alimentação: 230 V monofásica ±10 %.
• Frequência: 50/60 Hz.
• Intensidade máxima: 10 A.
• Potência máxima da bomba: 1,1 kW.
• Pressão de arranque: 1,5 bar.
• Pressão máxima: 10 bar.
• Temperatura máxima: 60 °C para o regulador.
• Proteção: IP65.
• Manómetro: incluído.
• Ligação: 1".

A potência máxima admitida pelo WATERCONTROL coincide com os 1,1 kW da bomba COMPACT BM/15G instalada neste grupo.

Sistema de velocidade fixa

O COMPACT BM/15G WATERCONTROL é um grupo de pressão de velocidade fixa. O WATERCONTROL automatiza o arranque e a paragem da eletrobomba, mas não atua como variador de frequência.

Por isso, a pressão disponível durante o funcionamento varia em função do caudal conforme a curva hidráulica da bomba.

Pressão máxima de trabalho de 10 bar

A bomba COMPACT admite uma pressão máxima de trabalho de 10 bar.

A instalação hidráulica deve incorporar os elementos necessários para garantir que não são ultrapassados os limites estabelecidos para a bomba, o regulador e os restantes componentes ligados.

Água limpa até 40 °C

A Ebara estabelece para a gama COMPACT uma temperatura máxima do líquido bombeado de 40 °C.

O grupo destina-se principalmente à movimentação e pressurização de água limpa. Não deve ser utilizado para líquidos quimicamente agressivos, águas com sólidos ou fluidos cujas características não sejam compatíveis com os materiais da bomba.

Corpo da bomba em ferro fundido

A eletrobomba utiliza uma construção robusta com diferentes materiais selecionados de acordo com a função de cada componente:

• Corpo da bomba: ferro fundido.
• Suporte: ferro fundido.
• Camisa exterior: aço inoxidável AISI 304.
• Impulsores: tecnopolímero.
• Difusores: tecnopolímero.
• Eixo: aço inoxidável AISI 416.
• Vedação mecânica: carbono / cerâmica / NBR.

Camisa exterior em aço inoxidável AISI 304

A camisa exterior em aço inoxidável AISI 304 confere resistência e proteção ao conjunto hidráulico, combinando-se com o corpo e o suporte em ferro fundido utilizados na série COMPACT.

Proteção elétrica IP44 da bomba

O motor da COMPACT BM/15G apresenta um grau de proteção IP44 e isolamento elétrico classe F.

O regulador WATERCONTROL, por sua vez, dispõe de uma proteção superior IP65.

Estas classificações não eliminam a necessidade de instalar o equipamento num local adequado, protegido contra inundações, geadas e outras condições ambientais que possam afetar o seu funcionamento.

Ligação de aspiração G 1¼"

A bomba COMPACT BM/15 dispõe de uma ligação de aspiração G 1¼".

A ligação de impulsão da própria eletrobomba é G 1", medida compatível com o pressurizador WATERCONTROL instalado na saída.

• Aspiração da bomba: G 1¼".
• Impulsão da bomba: G 1".
• Ligação do WATERCONTROL: 1".

O correto dimensionamento da tubagem de aspiração é especialmente importante para evitar perdas de carga excessivas e problemas de funcionamento da bomba.

Bomba compacta e de baixa sonoridade

A Ebara caracteriza os seus grupos COMPACT como equipamentos de baixa sonoridade, com pequenas dimensões e uma estrutura resistente.

Estas características facilitam a sua utilização em instalações domésticas onde o grupo deve ser colocado em salas técnicas, garagens ou outras zonas próximas da habitação.

Dimensões da eletrobomba BM/15

A eletrobomba COMPACT BM/15 monofásica utilizada como base do grupo apresenta um comprimento de aproximadamente 438 mm e um peso de aproximadamente 15,9 kg, sem considerar o regulador WATERCONTROL e outros elementos adicionados ao conjunto.

Estes valores correspondem especificamente à bomba e não devem ser interpretados como dimensões ou peso totais do grupo completo montado.

Fornecimento a partir de depósito ou rede com pressão insuficiente

A Ebara contempla o grupo COMPACT para a distribuição de água sob pressão a partir de um depósito, tanto em instalações com determinadas condições de aspiração como em carga, e para reforçar redes que não fornecem pressão suficiente.

A instalação de aspiração deve ser cuidadosamente projetada para evitar entradas de ar, perdas de carga elevadas ou condições que possam provocar cavitação.

Acumulação mínima

Esta execução com WATERCONTROL utiliza um regulador eletrónico em vez de um depósito hidropneumático de grande capacidade. A Ebara classifica-a como uma solução de acumulação mínima.

Isto permite dispor de um grupo compacto e simplifica o conjunto em relação às versões COMPACT equipadas com depósitos acumuladores de 20, 24 ou 50 litros.

Características técnicas do Ebara 623GP05110710

• Marca: Ebara.
• Referência: 623GP05110710.
• Modelo: COMPACT BM/15G WATERCONTROL.
• Tipo: grupo de pressão doméstico automático.
• Número de bombas: 1.
• Tipo de bomba: centrífuga multietapa horizontal.
• Regulação: pressurizador eletrónico WATERCONTROL.
• Velocidade: fixa.
• Potência: 1,1 kW.
• Potência equivalente: 1,5 CV.
• Alimentação: monofásica 230 V ±10 %.
• Frequência: 50 Hz na bomba.
• Intensidade absorvida da bomba: 7,3 A.
• Condensador: 31,5 µF / 450 V.
• Caudal máximo refletido na curva: 7,2 m³/h.
• Altura a 7,2 m³/h: 22 m.c.a.
• Altura a 6 m³/h: 34,5 m.c.a.
• Altura a 4,8 m³/h: 44,5 m.c.a.
• Altura a 3 m³/h: 54 m.c.a.
• Altura a 1,2 m³/h: 59 m.c.a.
• Pressão máxima de trabalho: 10 bar.
• Temperatura máxima do líquido: 40 °C.
• Corpo da bomba: ferro fundido.
• Suporte: ferro fundido.
• Camisa exterior: aço inoxidável AISI 304.
• Impulsores e difusores: tecnopolímero.
• Eixo: aço inoxidável AISI 416.
• Vedação mecânica: carbono / cerâmica / NBR.
• Motor: assíncrono de 2 polos.
• Ventilação: forçada.
• Isolamento: classe F.
• Proteção da bomba: IP44.
• Proteção termoamperimétrica: integrada, com rearme automático.
• Ligação de aspiração: G 1¼".
• Ligação de impulsão da bomba: G 1".
• Peso da bomba: aproximadamente 15,9 kg.
• Comprimento da bomba: aproximadamente 438 mm.

Características do pressurizador WATERCONTROL

• Funcionamento: arranque e paragem automáticos conforme a procura.
• Proteção contra falta de água: sim.
• Pressão de arranque: 1,5 bar.
• Regulação da pressão de arranque: não.
• Pressão máxima: 10 bar.
• Alimentação: 230 V monofásica ±10 %.
• Frequência: 50/60 Hz.
• Intensidade máxima: 10 A.
• Potência máxima da bomba: 1,1 kW.
• Temperatura máxima: 60 °C.
• Proteção: IP65.
• Manómetro: sim.
• Ligação: 1".
• Indicadores luminosos de funcionamento: sim.
• Botão de rearme: sim.

Grupo de pressão Ebara para fornecimento automático de água

O Ebara COMPACT BM/15G WATERCONTROL combina uma bomba multietapa de 1,5 CV com regulação eletrónica automática, oferecendo uma solução compacta para instalações que precisam de aumentar a pressão ou distribuir água a partir de um depósito.

A sua curva hidráulica permite atingir até 7,2 m³/h, enquanto a construção com corpo em ferro fundido, camisa AISI 304 e eixo inoxidável é orientada para proporcionar robustez em aplicações de água limpa. O WATERCONTROL automatiza o arranque e a paragem, incorpora manómetro e protege contra a falta de água, simplificando o uso diário do grupo.

Pelas suas prestações, é especialmente adequado para pressurização doméstica, moradias unifamiliares, rega de jardins e outras aplicações de fornecimento de água limpa que se encontrem dentro da sua curva de caudal e pressão.
